На Форд Фокус 2 рестайл (2008–2011 гг.) предупреждающий сигнал о непристегнутом ремне безопасности генерируется блоком управления подушками безопасности (RCM – Restraint Control Module). Сигнал активируется при скорости выше 20 км/ч или при включении зажигания, если датчик в замке ремня не фиксирует нагрузку. Стандартное отключение через меню бортового компьютера недоступно – требуется вмешательство в электрическую цепь или перепрошивка модуля.

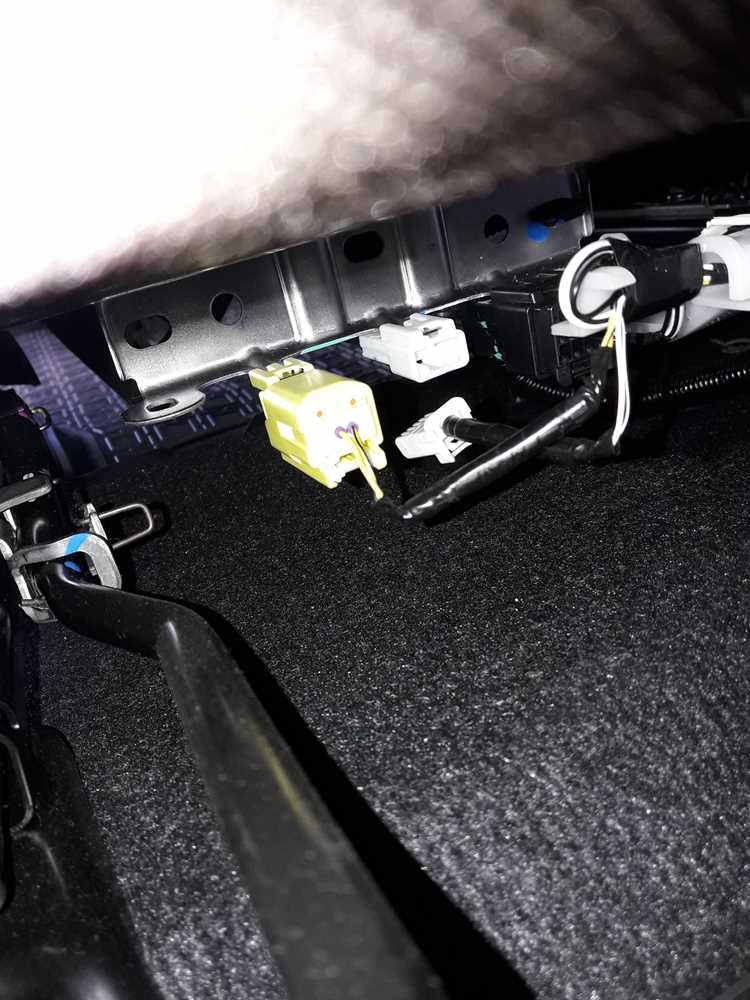

Самый распространенный способ – установка резистора на 100–150 Ом между контактами 1 и 2 разъема датчика ремня водителя (расположен под сиденьем). Это имитирует замкнутую цепь и обманывает систему. Однако такой метод может вызвать ошибку в памяти RCM, которую придется сбрасывать диагностическим сканером (например, ELM327 с Forscan). Альтернатива – отключение звукового сигнала через перемычку в разъеме BCM (Body Control Module), но это влияет на другие предупреждения.
Для радикального решения используют перепрошивку RCM с отключением функции контроля ремня. Версия прошивки должна соответствовать модели автомобиля и году выпуска. Оригинальные файлы можно найти на форумах владельцев (ffclub.ru, focusfanatics.com), но процедура требует программатора (например, UPA-USB) и опыта работы с CAN-шиной. Неправильные действия могут заблокировать подушки безопасности.
Перед любыми манипуляциями проверьте целостность проводки датчика ремня – обрыв или коррозия контактов часто становятся причиной ложных срабатываний. Если сигнал появляется только при движении, проблема может быть в неисправном датчике скорости или его разъеме. В таких случаях замена датчика обойдется дешевле, чем попытки обхода системы.
Почему появляется звуковой сигнал о непристегнутом ремне и когда он срабатывает
Звуковой сигнал о непристегнутом ремне безопасности в Форд Фокус 2 рестайлинг – часть системы пассивной безопасности, интегрированной в блок управления подушками (RCM). Датчики в замках ремней передают сигнал на модуль, который анализирует состояние ремня водителя и переднего пассажира. Если замок не защелкнут, система активирует предупреждение через комбинацию приборов и звуковой зуммер. Порог срабатывания – скорость выше 5–7 км/ч или включение зажигания при непристегнутом ремне.
Основные сценарии активации сигнала:
- Запуск двигателя при непристегнутом ремне водителя – зуммер звучит 6 секунд, на дисплее появляется пиктограмма.
- Начало движения (скорость >5 км/ч) без ремня – сигнал повторяется каждые 30 секунд до момента пристегивания.
- Отстегивание ремня во время движения – предупреждение срабатывает немедленно, даже если скорость ниже 20 км/ч.
- Непристегнутый ремень пассажира – сигнал включается при обнаружении веса на сиденье (>25 кг) и скорости выше 25 км/ч.
Система использует два типа датчиков: контактный в замке ремня и тензодатчик в сиденье пассажира. Последний определяет не только наличие человека, но и его вес, чтобы исключить ложные срабатывания от тяжелых предметов. На Форд Фокус 2 рестайлинг (2008–2011 гг.) алгоритм работы жестче, чем на дорестайлинговых моделях: сигнал не отключается автоматически после 1–2 минут, как на ранних версиях, а продолжается до устранения причины.
Частые причины ложных срабатываний:
- Неисправность датчика в замке ремня – окисление контактов или обрыв проводки. Проверяется мультиметром: сопротивление между контактами замка должно быть <1 Ом при защелкнутом ремне и >1 МОм при разомкнутом.
- Повреждение тензодатчика сиденья – характерно для машин с пролитой жидкостью или механическими повреждениями каркаса. Диагностируется сканером ELM327 с программой FORScan по коду ошибки B1003.
- Сбои в блоке RCM – требует перепрошивки или замены модуля. Проявляется как постоянный сигнал даже при пристегнутых ремнях.
Отключение сигнала без устранения причины опасно: система пассивной безопасности может некорректно сработать при ДТП. Если ремень исправен, а сигнал появляется, первым шагом должна быть диагностика через OBD-II разъем. На Форд Фокус 2 рестайлинг блок RCM не сохраняет ошибки в памяти после отключения зажигания, поэтому сканирование нужно проводить при включенном сигнале.
Инструменты и материалы, необходимые для отключения сигнала
Для отключения звукового оповещения о непристегнутом ремне на Форд Фокус 2 рестайл потребуется минимальный набор инструментов, но их выбор зависит от выбранного метода вмешательства. Основные подходы включают физическое отключение датчика, программное вмешательство через диагностический сканер или установку обходного резистора. Каждый способ требует специфических компонентов.
Базовый набор инструментов для механического доступа к разъемам включает торцевые головки на 7 и 10 мм, удлинитель и трещотку. Эти ключи понадобятся для демонтажа нижней части центральной консоли или облицовки порога, где расположены разъемы подушек безопасности и датчиков ремня. Для работы с проводами пригодятся бокорезы, стриппер для снятия изоляции и паяльник мощностью 40–60 Вт с припоем ПОС-61.
Если планируется программное отключение через диагностический интерфейс, потребуется адаптер ELM327 версии 1.5 или выше с поддержкой протокола CAN. Подойдут модели на чипах STN1110 или PIC18F25K80 – они стабильно работают с Ford IDS и Forscan. Для подключения к OBD-II разъему используйте кабель с металлическими контактами, а не дешевые пластиковые аналоги, которые часто окисляются.
При установке обходного резистора необходим прецизионный мультиметр для измерения сопротивления цепи. Оптимальное значение резистора – 2,2 кОм с мощностью рассеивания 0,25 Вт. Используйте резисторы с допуском 1% (серия MFR) для точной имитации сигнала пристегнутого ремня. Термоусадочные трубки диаметром 2–3 мм защитят место пайки от влаги и короткого замыкания.
Для фиксации проводов и разъемов пригодятся нейлоновые стяжки шириной 2,5 мм и изолента 3M Scotch 33+ – она не теряет адгезию при перепадах температур. При работе с электронными компонентами используйте антистатический браслет, подключенный к заземлению, чтобы избежать повреждения микросхем статическим электричеством.
| Метод | Необходимые материалы | Сложность | Риск ошибки |
|---|---|---|---|
| Физическое отключение датчика | Отвертка Torx T20, изолента | Низкая | Высокий (ложные ошибки SRS) |
| Программное отключение | ELM327, ноутбук с Forscan | Средняя | Низкий (при правильной настройке) |
| Установка резистора | Резистор 2,2 кОм, паяльник, термоусадка | Высокая | Средний (зависит от качества пайки) |
При выборе диагностического ПО отдайте предпочтение Forscan версии 2.4.х или новее – в ней реализована полная поддержка модуля RCM (Restraints Control Module) для Ford Focus 2 рестайл. Лицензия Extended License (около 20$) открывает доступ к редактированию конфигурации, включая отключение звукового сигнала ремня. Бесплатные версии позволяют только считывать ошибки.
Для временного тестирования изменений используйте перемычку из провода сечением 0,5 мм² с клеммами «мама» на концах. Подключите ее к контактам разъема датчика ремня (пины 1 и 2 на разъеме C1460 для водительского сиденья) – это имитирует замкнутое состояние цепи. Если звук пропадает, резистор или программное отключение сработают корректно.
Работайте при отключенной клемме аккумулятора, чтобы избежать срабатывания подушек безопасности или записи ложных ошибок в блок управления. После завершения работ сбросьте ошибки через диагностический сканер или отключите аккумулятор на 10 минут – это очистит энергозависимую память модуля SRS.
Пошаговая инструкция по отключению звука через бортовой компьютер
Включите зажигание, не запуская двигатель. Нажмите и удерживайте кнопку «OK» на правом подрулевом переключателе до появления меню бортового компьютера. Прокрутите список до пункта «Настройки» (Settings) с помощью стрелок вверх/вниз и подтвердите выбор кнопкой «OK».
В разделе «Настройки» найдите параметр «Ремни безопасности» (Seatbelt Warning) или аналогичный – в зависимости от версии ПО он может называться «Предупреждение о ремнях» или «Звук ремня». Выберите его и переключите значение с «Вкл» (On) на «Выкл» (Off). Если система запросит подтверждение, нажмите «OK» повторно. На некоторых модификациях Ford Focus 2 рестайл потребуется ввести PIN-код (по умолчанию – 0000 или последние четыре цифры VIN).
После отключения звука выйдите из меню, нажав и удерживая кнопку «OK» до возврата на главный экран. Проверьте результат: пристегните и отстегните ремень водителя – звуковой сигнал должен отсутствовать. Если изменения не сохранились, повторите процедуру, убедившись, что зажигание остается включенным на всех этапах.
Как отключить сигнал с помощью диагностического сканера ELM327
Используйте программное обеспечение FORScan (версия 2.3.45 или выше) с расширенной лицензией, так как бесплатная версия не позволяет вносить изменения в конфигурацию. После подключения выберите модуль BCM в списке доступных блоков. В разделе «Configuration» найдите параметр *Seatbelt Warning* или *BeltMinder* – в зависимости от года выпуска автомобиля его название может отличаться.
Измените значение параметра с *Enabled* на *Disabled*. На некоторых версиях ПО потребуется ввести специальный код доступа (обычно *716-01-01* для Ford Focus 2 рестайлинг), который разблокирует возможность редактирования. После внесения изменений сохраните настройки и перезагрузите модуль BCM, выключив и включив зажигание. Проверьте результат: звуковой сигнал должен исчезнуть при старте без пристегнутого ремня.
Если после процедуры сигнал не отключился, проверьте корректность выбранного параметра – в некоторых прошивках используется альтернативное обозначение, например, *SBW (Seat Belt Warning) Disable*. Также убедитесь, что сканер поддерживает запись в EEPROM модуля BCM: дешевые клоны ELM327 могут не справляться с этой задачей, даже при наличии лицензии FORScan.
В редких случаях после отключения сигнала на приборной панели может загораться ошибка *U0155* (потеря связи с модулем IPC). Это не критично, но для устранения индикации потребуется сбросить ошибки через FORScan в разделе «Service Functions». Альтернативный способ – отсоединить клемму аккумулятора на 10 минут, однако это сбросит и другие настройки бортовой электроники.
Не пытайтесь отключать сигнал путем физического вмешательства в проводку или датчики – это может привести к некорректной работе системы пассивной безопасности. ELM327 с FORScan – единственный безопасный метод, не влияющий на штатные функции автомобиля. Храните резервную копию исходной конфигурации BCM на случай необходимости восстановления заводских настроек.
Изменение настроек через блок управления подушками безопасности
Блок управления подушками безопасности (RCM) на Форд Фокус 2 рестайл (2008–2011 гг.) интегрирован с системой контроля ремней безопасности. Для доступа к настройкам потребуется диагностический сканер с поддержкой протокола Ford ISO 9141-2 или CAN, например, Forscan с адаптером ELM327 версии 1.5 и выше. Подключение выполняется через OBD-II разъем, расположенный под рулевой колонкой слева.
После подключения в Forscan выберите модуль *RCM (Restraints Control Module)* и перейдите в раздел *Configuration and Programming*. Ключевой параметр для отключения звукового сигнала – *Seatbelt Warning* (код параметра: B1342). По умолчанию установлено значение *Enabled (01)*, изменение на *Disabled (00)* деактивирует звуковое оповещение. Учтите: модификация этого параметра не влияет на индикацию на приборной панели.
Для корректного сохранения изменений требуется выполнить процедуру *Module Reset* или перезагрузку блока питания автомобиля (отключение клеммы АКБ на 10–15 минут). Без этого шага новые настройки могут не вступить в силу. В редких случаях блок RCM требует перепрошивки с использованием оригинального ПО Ford IDS или аналогичного, если Forscan не распознает параметры.
На автомобилях с прошивкой до 2009 года включительно параметр *B1342* может отсутствовать в списке доступных настроек. В таких случаях применяется альтернативный метод: через модуль *Instrument Cluster (IC)* изменяется параметр *Seatbelt Warning Chime* (код B10D7). Значение *02* отключает звук, сохраняя визуальную индикацию. Проверьте совместимость прошивки с помощью функции *Read DTCs* в Forscan перед внесением изменений.
При работе с блоком RCM избегайте одновременного изменения других параметров, связанных с подушками безопасности. Ошибки в конфигурации могут привести к сбоям в работе системы пассивной безопасности или появлению неисправностей в памяти блока (коды DTC: B1317, B1318). После редактирования обязательно выполните тест-драйв и проверьте отсутствие ошибок через диагностический сканер.
Если после изменения настроек звук не отключается, проверьте целостность проводки к датчику ремня безопасности водителя (контакт C146-11 на блоке RCM). Окисление или обрыв провода часто имитирует непристегнутый ремень, заставляя систему игнорировать программные настройки. Для проверки используйте мультиметр в режиме прозвонки (сопротивление должно быть менее 1 Ом).
На рестайлинговых моделях с двухступенчатой системой оповещения (звук + вибрация руля) отключение через RCM деактивирует только звуковую часть. Вибрация управляется отдельным модулем *Steering Wheel Control Module (SWM)*, где параметр *Seatbelt Warning Haptic* (код B10D8) требует аналогичного изменения на *00*. Доступ к SWM возможен только через CAN-шину с использованием продвинутых сканеров.
Сохраните резервную копию заводских настроек блока RCM перед редактированием. В Forscan это делается через функцию *Save As-Built Data*. В случае некорректной работы системы после изменений файл можно восстановить через *Load As-Built Data*. Не рекомендуется использовать неофициальные прошивки – это может привести к блокировке модуля или потере гарантии на элементы безопасности.
Возможные ошибки и способы их устранения при отключении сигнала
После отключения звука непристегнутого ремня через диагностический сканер (например, FORScan) на Форд Фокус 2 рестайл может возникнуть ошибка B1231 в блоке RCM. Это указывает на несоответствие конфигурации системы безопасности заводским параметрам. Устраняется повторным программированием модуля через вкладку «Configuration» в FORScan с выбором опции «Seatbelt Reminder Disabled». Если ошибка сохраняется, проверьте целостность проводки к датчику ремня – обрыв или короткое замыкание в цепи часто провоцируют ложные срабатывания.
При использовании метода с перемычкой контактов в разъеме подушки безопасности (пины 1 и 2) сигнал может не отключаться из-за неверного подключения. Убедитесь, что перемычка установлена именно между указанными контактами, а не на соседние (например, 3 и 4), что приведет к сбою в работе всей системы SRS. После установки перемычки обязательно сбросьте ошибки через диагностический разъем OBD-II, иначе блок управления продолжит фиксировать неисправность.
Если после отключения звука ремень продолжает напоминать о себе визуальным сигналом на приборной панели, проблема кроется в неправильной конфигурации IPC (Instrument Panel Cluster). В FORScan необходимо изменить параметр «Seatbelt Warning» с «Enabled» на «Disabled» в разделе «As Built Data» для блока 720-01-01. При отсутствии изменений проверьте версию прошивки IPC – на автомобилях до 2008 года может потребоваться обновление до актуальной версии через официальный дилерский сканер IDS.
Самопроизвольное включение звукового сигнала после успешного отключения часто связано с неисправностью датчика занятости сиденья. Датчик в подушке водительского сиденья (артикул 1478295) может выдавать ложные сигналы из-за износа или попадания влаги. Проверьте сопротивление датчика мультиметром – в ненагруженном состоянии оно должно составлять 10–15 Ом, при нажатии – 1–3 Ом. При отклонениях замените датчик или восстановите контакты в разъеме.
При отключении сигнала через физическое удаление предохранителя F61 (10A) в блоке под капотом (расположен в позиции 61 на схеме) может возникнуть побочный эффект – перестанут работать подогревы сидений или зеркал. Это связано с тем, что предохранитель защищает цепь модуля управления кузовом (BCM). Альтернативный способ – временное отключение динамика звукового сигнала (артикул 1473971) путем отсоединения разъема, но такой метод не рекомендуется для постоянного использования, так как лишает автомобиль других предупреждающих звуков.
Если после всех манипуляций звук ремня возвращается после перезапуска двигателя, проверьте наличие активных ошибок в блоке ABS. На Форд Фокус 2 рестайл модуль ABS (артикул 1478294) может влиять на работу системы безопасности, особенно если ранее проводились работы с тормозной системой. Сбросьте ошибки через FORScan в разделе «Service Functions» с последующей инициализацией модуля. В редких случаях требуется перепрошивка ABS с использованием оригинального файла конфигурации для вашей модели.
