Как наносят разметку на дорогу

Дорожная разметка – ключевой элемент организации движения, от качества и долговечности которого зависит безопасность участников дорожного движения. В России ежегодно наносится более 120 млн м² разметки, при этом до 30% работ выполняется с нарушениями технологии, что приводит к преждевременному износу и снижению видимости. Основные методы нанесения – холодный, горячий и термопластичный – отличаются по стоимости, сроку службы и условиям применения.

Холодный способ (краски на основе акрила или алкидных смол) используется для временной разметки и ремонтных работ. Средний срок службы – 6–12 месяцев, расход материала – 0,3–0,5 кг/м². Ключевой недостаток – низкая устойчивость к истиранию: на участках с интенсивным движением (более 10 000 авт./сутки) разметка стирается за 3–4 месяца. Для повышения долговечности рекомендуется добавлять стеклошарики (20–30% от массы краски) и наносить в два слоя с интервалом 10–15 минут.

Горячий метод (термопластики) обеспечивает срок службы 2–5 лет при толщине слоя 1,5–3 мм. Температура нанесения – 180–220°C, что требует специального оборудования (экструдеры или распылители). Расход материала – 2,5–4 кг/м². Термопластик устойчив к механическим нагрузкам, но чувствителен к низким температурам: при -10°C и ниже возможно растрескивание. Для улучшения адгезии поверхность асфальта предварительно очищают от пыли и обрабатывают праймером.

Спрей-пластик (холодный пластик) – компромисс между долговечностью и простотой нанесения. Срок службы – 1,5–3 года, расход – 0,8–1,2 кг/м². Наносится при температуре от +5°C без предварительного нагрева. Преимущество – возможность нанесения на влажные поверхности (в отличие от термопластика). Для повышения износостойкости добавляют кварцевый песок (10–15% от объема).

Выбор технологии зависит от интенсивности движения, климатических условий и бюджета. На федеральных трассах с нагрузкой >20 000 авт./сутки оптимален термопластик, для городских улиц – спрей-пластик или холодная краска с рефлективными добавками. При нанесении разметки в зимний период (ниже 0°C) используют специальные морозостойкие составы с температурой замерзания до -20°C.

Какие материалы применяются для временной и постоянной разметки

Для постоянной дорожной разметки используют материалы с высокой износостойкостью и адгезией к асфальтобетонным покрытиям. Основные виды:

• Термопластики – наносятся при температуре 180–220°C, толщина слоя 1,5–3 мм. Срок службы 3–5 лет. Примеры: Plastiroute, Thermoplast. Требуют предварительного грунтования поверхности.
• Холодные пластики – двухкомпонентные составы на основе метилметакрилата или эпоксидных смол. Наносятся при температуре от +5°C, толщина 0,8–2 мм. Устойчивы к химическим реагентам, служат 4–7 лет.
• Краски на основе алкидных или акриловых смол – применяются для разметки парковок и второстепенных дорог. Толщина слоя 0,3–0,5 мм, срок службы 1–2 года. Быстро выцветают под УФ-излучением.
• Полимерные ленты – самоклеящиеся материалы с абразивным наполнителем (стеклошарики, корунд). Используются на мостах и тоннелях. Срок службы до 5 лет, но требуют идеально ровной поверхности.

Временная разметка должна легко удаляться без повреждения покрытия и обеспечивать видимость в течение 1–12 месяцев. Материалы делятся на две группы:

1. Смываемые составы:
   • Водорастворимые краски (AquaMark, Temporary Line) – наносятся распылителем, удаляются мойкой под давлением. Подходят для краткосрочных работ (до 3 месяцев).
   • Краски на основе мела или извести – экологичны, но нестойки к осадкам. Применяются на строительных площадках.
2. Удаляемые механически:
   • Полимерные ленты с низкой адгезией (3M Scotchlite) – крепятся на клей, снимаются без остатка. Выдерживают до 6 месяцев эксплуатации.
   • Резиновые или пластиковые модули – используются для разметки пешеходных переходов и островков безопасности. Фиксируются анкерами или грузами.
   • Спрей-краски в баллонах (Markal) – для экстренной разметки. Срок службы 1–2 месяца, удаляются растворителями.

Для повышения видимости в темное время суток в материалы добавляют световозвращающие элементы. В термопластики и холодные пластики интегрируют стеклошарики диаметром 100–850 мкм с коэффициентом преломления ≥1,5. В краски – микросферы из стекла или керамики (20–30% по объему). Для временной разметки применяют ленты с микропризматической структурой (Reflexite), обеспечивающие светоотражение под углом до 90°.

Выбор материала зависит от условий эксплуатации. На участках с интенсивным движением (>10 000 авт./сутки) рекомендуются термопластики или холодные пластики с содержанием стеклошариков ≥30%. Для парковок и дворовых территорий достаточно алкидных красок с 15–20% светоотражающих добавок. В регионах с суровым климатом (<-30°C) предпочтительны эпоксидные составы, устойчивые к трещинообразованию.

При нанесении временной разметки на свежеуложенный асфальт используют материалы с низкой температурой плавления (<120°C) или холодные составы, чтобы избежать деформации покрытия. Для разметки на бетоне применяют грунтовки на основе хлоркаучука или полиуретана, улучшающие адгезию. На мостах и эстакадах – полимерные ленты с антикоррозийным покрытием.

Срок службы материалов сокращается при воздействии шипованной резины, химических реагентов и УФ-излучения. Для продления ресурса разметки в зимний период используют термопластики с добавками полиэтилена (до 10%) или холодные пластики на основе полиуретановых смол. В южных регионах – акриловые краски с УФ-стабилизаторами (Tinuvin, Chimassorb).

Контроль качества материалов регламентируется ГОСТ Р 52289-2019 и ГОСТ Р 52575-2006. Ключевые параметры:

• Адгезия к покрытию – ≥1,5 МПа для постоянной разметки, ≥0,5 МПа для временной.
• Коэффициент яркости – ≥0,7 для белой разметки, ≥0,35 для желтой.
• Сопротивление скольжению – ≥45 ед. по маятниковому прибору.
• Устойчивость к истиранию – потеря массы ≤10% после 1000 циклов испытаний.

Как выбрать оборудование для ручного и механизированного нанесения

Выбор оборудования зависит от объема работ, типа разметки и условий эксплуатации. Для ручного нанесения на небольших участках (до 500 м²/день) достаточно кистей, валиков или ручных распылителей. Механизированные системы требуются при разметке дорог с интенсивным движением, где скорость и точность критичны. Основные параметры: производительность, ширина нанесения, тип краски и адаптация к климатическим условиям.

Для ручного нанесения оптимальны:

• Кисти и валики – подходят для термопластика и холодных пластиков. Ширина захвата 50–150 мм, материал щетины – нейлон или полиэстер для стойкости к растворителям.
• Ручные распылители – используются с красками на водной или алкидной основе. Давление 3–5 бар, расход 0,5–1 л/мин. Модели с регулировкой факела (например, Graco TrueCoat) позволяют наносить линии шириной от 50 мм.
• Шаблоны и трафареты – для нанесения символов и стрелок. Изготавливаются из алюминия или пластика толщиной 1–2 мм, выдерживают до 1000 циклов.

Механизированное оборудование делится на самоходное и навесное. Самоходные машины (например, Hofmann Marking Machines) оснащены дизельными или электрическими двигателями, шириной нанесения 100–450 мм и скоростью до 10 км/ч. Навесные агрегаты (как LineLazer от Graco) крепятся к автомобилям или тракторам, подходят для разметки на скорости 5–15 км/ч. Ключевые характеристики: система подогрева краски (для термопластика), точность дозирования (±2%) и совместимость с GPS для разметки по проекту.

При выборе краскопульта для механизированного нанесения учитывайте тип материала:

1. Водно-дисперсионные краски – требуют безвоздушных распылителей с давлением 150–250 бар (например, Wagner HC 950). Расход 0,8–1,2 л/м² при толщине слоя 0,3–0,4 мм.
2. Термопластик – нужны экструдеры с подогревом до 200°C (как Hofmann Thermomelt). Производительность 10–30 кг/мин, ширина нанесения 100–300 мм.
3. Холодные пластики – используются двухкомпонентные системы (например, Graco Reactor E-XP2) с соотношением компонентов 1:1 или 2:1. Время полимеризации 10–30 минут при температуре +10°C.

Для разметки в условиях низких температур (+5°C и ниже) выбирайте оборудование с подогревом бака и шлангов. Например, машины для термопластика оснащаются термостатами, поддерживающими температуру в диапазоне 180–220°C. Для холодных пластиков используйте системы с электроподогревом компонентов (как Graco Fusion MP) – это предотвращает загустение материала и снижает расход на 15–20%.

Эргономика и обслуживание влияют на эффективность. Ручные распылители должны весить не более 3 кг, иметь регулируемый ремень и быстросъемные фильтры. Механизированные системы требуют ежедневной промывки растворителем (для красок) или очистки экструдера (для термопластика). Обращайте внимание на доступность расходников: сопла, прокладки, шланги. Например, для Graco Reactor срок службы шлангов – 500 часов, для Hofmann – 800 часов.

Стоимость оборудования варьируется от 20 000 до 5 000 000 рублей. Бюджетные ручные распылители (типа Wagner W 550) обойдутся в 25–40 тыс. рублей, профессиональные системы (Graco LineLazer IV) – 1,5–2,5 млн рублей. При выборе учитывайте окупаемость: механизированные машины снижают трудозатраты в 5–10 раз, но рентабельны при объемах от 5 000 м²/месяц. Для разовых работ аренда оборудования (стоимость от 5 000 руб./день) выгоднее покупки.

Пошаговая подготовка поверхности перед нанесением разметки

Качество дорожной разметки напрямую зависит от состояния основания. Первым этапом очищают поверхность от загрязнений: пыли, масел, битумных пятен и остатков старой разметки. Для удаления используют механические методы – пескоструйную обработку (давление 6–8 бар) или фрезерование на глубину до 3 мм. Химические очистители (например, растворители на основе ксилола) применяют точечно, избегая контакта с асфальтобетоном более 5 минут. Влажность покрытия перед нанесением не должна превышать 5% – проверяют гигрометром или методом прикладывания полиэтиленовой пленки на 2 часа (отсутствие конденсата).

После очистки проводят ремонт дефектов. Трещины шириной более 3 мм заполняют битумно-полимерными мастиками с адгезией не менее 0,8 МПа, выбоины глубиной свыше 15 мм фрезеруют и заделывают горячей асфальтобетонной смесью. Температура поверхности при ремонте должна быть не ниже +10°C. Для улучшения сцепления разметки с покрытием наносят праймер (например, на основе хлорированного каучука) тонким слоем (80–120 г/м²) с расходом, указанным в таблице:

Завершающий этап – контроль ровности и шероховатости. Допустимые отклонения по продольному уклону – не более 5 мм на 3 м длины (проверяют 3-метровой рейкой). Шероховатость измеряют методом песчаного пятна: средняя глубина впадин должна составлять 0,5–1,5 мм. При необходимости проводят дополнительное фрезерование или нанесение шероховатого слоя. Температура воздуха во время подготовки – от +5°C до +35°C, относительная влажность – не выше 85%.

Особенности нанесения разметки в условиях низких температур

Температурный диапазон для нанесения термопластичной разметки ограничен +5°C, при этом поверхность дороги должна быть сухой и прогретой до +10°C. Для холодных красок на основе метилметакрилата допустимый минимум составляет -5°C, но при скорости ветра свыше 5 м/с работы прекращаются из-за риска неравномерного высыхания. Использование предварительного подогрева основания инфракрасными излучателями (мощность 30–50 кВт/м²) на 10–15 минут повышает адгезию на 40% при температурах до -3°C. Применение модификаторов на основе эпоксидных смол в составе краски снижает температуру стеклования до -15°C, но увеличивает время полимеризации до 30 минут.

Для временной разметки в зимних условиях используют ленты с клеевым слоем на основе синтетического каучука, сохраняющие эластичность до -20°C. Нанесение должно производиться при относительной влажности воздуха не выше 70%, иначе на поверхности образуется ледяная пленка, блокирующая адгезию. Расход материала увеличивается на 15–20% из-за повышенной вязкости, а толщина слоя термопластика должна составлять не менее 3 мм для компенсации термического сжатия. Контроль температуры расплава термопластика (180–200°C) осуществляется пирометром с точностью ±2°C – перегрев свыше 210°C приводит к деструкции полимеров и снижению срока службы разметки на 30%.

Методы контроля качества и толщины слоя разметки

Толщину свеженанесенной разметки измеряют контактными и бесконтактными методами. Для термопластиков и холодных пластиков применяют микрометры с плоскими губками (погрешность ±0,02 мм) или цифровые толщиномеры с магнитным датчиком (для металлических оснований). При использовании красок на водной основе контроль проводят через 24 часа после нанесения – влажный слой дает завышенные показания. Оптические бесконтактные системы, такие как лазерные профилометры, сканируют профиль разметки с разрешением 0,01 мм и скоростью до 100 м/мин, исключая повреждение покрытия. Для горячих материалов критичен температурный режим измерений: при охлаждении ниже +60°C термопластик дает усадку до 5%, что требует корректировки результатов.

Качество адгезии проверяют методом решетчатого надреза по ГОСТ 32946-2014: на разметке делают 6 параллельных надрезов с шагом 2 мм, затем перпендикулярно – еще 6. После приклеивания и отрыва липкой ленты оценивают площадь отслоившихся фрагментов (допустимо не более 5% для I класса). Для светоотражающих материалов используют рефлектометры с геометрией 30 м (угол наблюдения 2,29°), измеряя коэффициент яркости при освещенности 12 лк. При температуре ниже +5°C или влажности выше 85% результаты искажаются – измерения проводят в сухую погоду при стабильных условиях. Для долговременного мониторинга применяют датчики износа на основе проводящих полимеров, фиксирующие уменьшение толщины слоя с точностью до 0,05 мм.

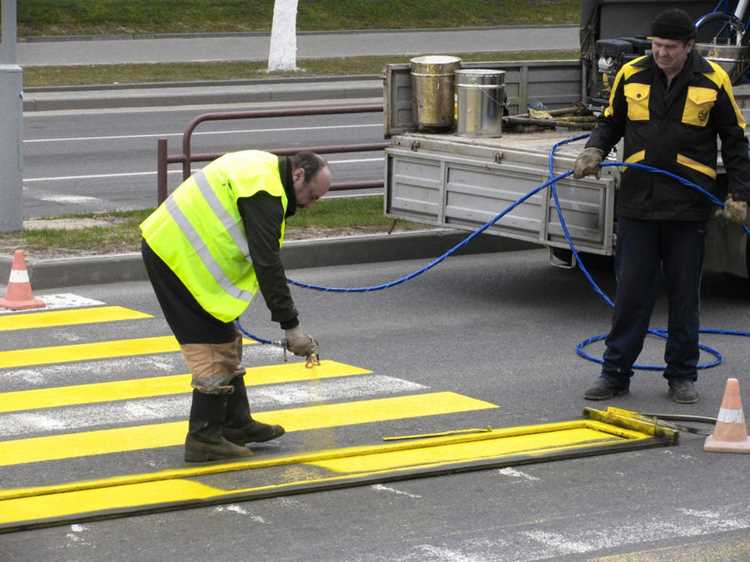

Сравнение технологий холодного и горячего нанесения краски

Холодное нанесение применяется для разметки на основе акриловых, алкидных или водно-дисперсионных красок при температуре окружающей среды от +5°C до +40°C. Технология не требует предварительного нагрева материала, что сокращает время подготовки до 10–15 минут на участок. Расход краски составляет 0,3–0,5 л/м² при толщине слоя 0,3–0,4 мм, а срок службы разметки – 6–12 месяцев в зависимости от интенсивности движения. Преимущества: низкая энергоемкость (не нужны котлы или термопистолеты), возможность работы в условиях ограниченного пространства (например, в тоннелях) и меньшая зависимость от погодных условий. Недостатки: ограниченная адгезия к асфальту без предварительной грунтовки, уязвимость к механическим повреждениям в первые 24 часа после нанесения.

Горячее нанесение предполагает использование термопластиков или пластичных масс, нагретых до 180–220°C. Материал наносится слоем 1,5–3 мм, что обеспечивает срок службы 2–4 года даже на участках с высокой нагрузкой (до 10 000 автомобилей в сутки). Расход термопластика – 3–5 кг/м², время полимеризации – 5–10 минут. Технология требует специализированного оборудования (котлы с мешалками, экструдеры) и строгого контроля температуры: перегрев свыше 230°C приводит к деградации полимеров и снижению светоотражающих свойств. Ключевое преимущество – высокая устойчивость к истиранию и химическим реагентам, но метод неприменим при температуре воздуха ниже +10°C и на влажном покрытии. Рекомендуется для автомагистралей, перекрестков и парковок грузового транспорта.
