Корректная настройка фар ближнего света – это не только вопрос комфорта, но и безопасности. Неправильно отрегулированные фары ослепляют встречных водителей или оставляют недостаточно освещённой дорогу, увеличивая риск ДТП на 30–40% в тёмное время суток. Стандартный угол наклона ближнего света для большинства автомобилей составляет 1–1,5% (10–15 см на 10 м расстояния), но точные значения зависят от модели и высоты установки фар.
Перед регулировкой проверьте давление в шинах, загрузку автомобиля (багажник и салон должны быть пустыми) и уровень жидкости в омывателе – эти факторы влияют на положение кузова. Используйте ровную вертикальную стену на расстоянии 5–7 метров от передней части машины. Нанесите на стену горизонтальную линию на уровне центра фар и две вертикальные метки, соответствующие их расположению. Световое пятно должно начинаться на 5 см ниже горизонтальной линии и иметь чёткую границу между освещённой и неосвещённой зонами.
Для регулировки используйте винты на корпусе фары: один отвечает за вертикальное смещение, другой – за горизонтальное. Вращайте их до совпадения верхней границы светового пятна с контрольной линией. На автомобилях с ксеноном или LED-оптикой проверьте работу корректора фар – он должен автоматически подстраивать угол наклона при изменении загрузки. Если фары продолжают слепить, замените лампы: со временем их яркость снижается на 20–30%, а рассеиватель мутнеет.
После настройки протестируйте свет на дороге. При скорости 40–50 км/ч ближний свет должен освещать участок длиной 40–50 метров без ослепления встречных водителей. Если свет «уходит» вверх или вниз, повторите регулировку. На машинах с адаптивным освещением дополнительно проверьте работу датчиков угла поворота и скорости – они корректируют световой пучок в движении.
Какие инструменты понадобятся для регулировки фар
Для точной настройки фар ближнего света потребуется набор базовых и специализированных инструментов. В первую очередь – отвертка с регулировочными винтами, тип которой зависит от модели автомобиля: крестовая (PH2, PH3), плоская или Torx (T15, T20, T25). Уточните размер в руководстве по эксплуатации или на корпусе фары. Без правильной отвертки корректировка угла наклона будет невозможна, так как винты часто скрыты за пластиковыми заглушками или требуют специфического профиля.
Рулетка или лазерный дальномер необходимы для измерения расстояния до экрана или стены – стандартное значение составляет 5 или 7,6 метра (зависит от требований производителя). Допустимая погрешность – не более 5 см. Для разметки используйте малярный скотч шириной 25–50 мм и маркер с тонким стержнем (0,5–0,7 мм), чтобы нанести контрольные линии без размытия. Избегайте фломастеров на спиртовой основе – они могут повредить лакокрасочное покрытие.
Уровень – обязательный инструмент, но не обычный строительный, а магнитный или электронный с точностью ±0,5°. Дешевые пузырьковые уровни дают ошибку до 2°, что критично при регулировке фар с асимметричным светораспределением. Для автомобилей с ксеноном или LED дополнительно понадобится диагностический сканер с функцией калибровки (например, Launch X431 или Autel MaxiSys), так как угол наклона часто корректируется через бортовой компьютер.
Если регулировка проводится на неровной площадке, используйте домкрат и противооткатные упоры, чтобы выровнять автомобиль. Давление в шинах должно соответствовать заводским нормам – отклонение на 0,2 бара смещает световой пучок на 0,1–0,3°. Для проверки результата пригодится люксметр (например, UNI-T UT383) с диапазоном измерений 0–2000 лк – он поможет выявить неравномерность освещенности, которую не заметит глаз.
В некоторых случаях потребуется шестигранный ключ на 5 или 6 мм для доступа к скрытым регулировочным механизмам, особенно на автомобилях с адаптивным освещением. Не используйте подручные средства вроде монеток или ножей – они деформируют винты и делают последующую настройку невозможной. Храните инструменты в чистоте: пыль или грязь на отвертке могут попасть в регулировочный механизм и вызвать заедание.
Как подготовить автомобиль перед настройкой света
Перед регулировкой фар проверьте давление в шинах – оно должно соответствовать значениям, указанным в руководстве по эксплуатации. Для большинства легковых автомобилей это 2,0–2,3 бара. Неравномерное давление искажает положение кузова, что приведёт к некорректной настройке. Также убедитесь, что топливный бак заполнен минимум на 50%: вес топлива влияет на угол наклона фар, особенно у автомобилей с пружинной подвеской.
Очистите фары от грязи и налёта – даже тонкий слой пыли или масла рассеивает свет, снижая точность регулировки. Используйте спиртовые салфетки или специальные средства для полировки пластика, если на поверхности есть микроцарапины. Проверьте работоспособность ламп: перегоревшая или тусклая лампа даст неверную картину при настройке. Замените их заранее, если ресурс приближается к 80% от заявленного производителем.
Установите автомобиль на ровную горизонтальную площадку с твёрдым покрытием (бетон, асфальт) на расстоянии 5–10 метров от стены или экрана. Измерьте высоту от земли до центра фар и отметьте её на стене – это базовая линия для регулировки. Если автомобиль оснащён системой автоматического выравнивания фар, отключите её перед настройкой: она компенсирует изменения положения кузова, что исказит результаты.
Как найти правильное место для регулировки фар
Для точной настройки фар ближнего света требуется ровная горизонтальная площадка длиной не менее 7,5 метров перед автомобилем. Оптимальная поверхность – асфальт или бетон без уклонов и неровностей, так как даже небольшой наклон (более 1%) исказит результаты. Расстояние измеряется от передней части бампера до вертикальной стены или экрана, на котором будут отмечены контрольные точки. Если используете специальный стенд для регулировки, убедитесь, что он установлен строго перпендикулярно продольной оси автомобиля – отклонение более 2° приведет к некорректной настройке.
Освещение места должно быть минимальным: искусственный свет (фонари, окна зданий) и естественное освещение (солнце, луна) мешают визуальной оценке светового пятна. Идеальные условия – закрытый гараж с затемненными стенами или ночное время на открытой площадке. Если регулировка проводится на улице, выберите место вдали от источников света и используйте темный фон (например, стену без окон или забор). Для проверки затемненности включите фары на 30 секунд – световое пятно должно быть четким, без бликов и размытых границ.
- Проверьте давление в шинах: разница в 0,2 бара между колесами одной оси смещает световой пучок на 0,5–1 см на расстоянии 5 метров.
- Загрузите автомобиль: масса водителя (75 кг) и груз в багажнике (20–30 кг) имитируют реальные условия эксплуатации.
- Убедитесь, что подвеска исправна: просевшие пружины или неисправные амортизаторы изменяют угол наклона кузова.
- Используйте лазерный уровень или строительный отвес для проверки горизонтальности площадки – допустимое отклонение не более 0,5°.
Как проверить текущий угол наклона фар
Перед регулировкой фар убедитесь, что автомобиль стоит на ровной горизонтальной поверхности. Давление в шинах должно соответствовать рекомендациям производителя, а топливный бак – заполнен не менее чем на половину. Уберите лишний груз из багажника и салона, оставив только штатное оборудование. Эти условия критичны для точности измерений.

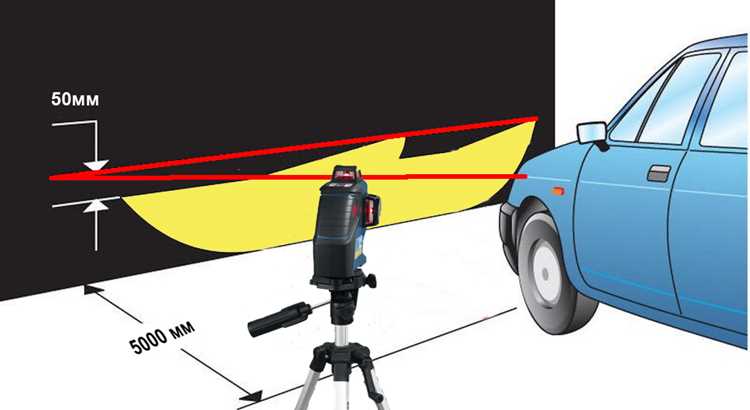

Для проверки угла наклона потребуется экран или стена с ровной вертикальной поверхностью. Расстояние от автомобиля до экрана должно составлять 5–10 метров – конкретное значение зависит от модели и указано в руководстве по эксплуатации. Например, для большинства легковых автомобилей оптимально 7,5 метра. На стене отметьте горизонтальную линию на уровне центра фар и вертикальные линии, соответствующие их расположению.
Включите ближний свет и оцените положение световой границы. У правильно настроенных фар она должна проходить на 5–10 см ниже горизонтальной линии центра фар на экране. Если граница выше или ниже, угол наклона требует корректировки. Для точного измерения используйте лазерный уровень или специальный прибор для регулировки фар, например, Hella или Bosch.
- На автомобилях с ручной регулировкой угол наклона изменяется вращением регулировочного винта на фаре. Обычно он расположен сверху или сбоку корпуса фары, под капотом. Винт может быть под крестовую отвёртку или шестигранник.
- В машинах с автоматической корректировкой (например, с системой AFS) проверьте работоспособность датчиков уровня кузова. Неисправность датчика может привести к неверному углу наклона.
- На некоторых моделях (например, Volkswagen Golf или Toyota Camry) доступ к регулировочному винту возможен только после снятия декоративной накладки или бампера.
Если световая граница размыта или имеет неровные края, проверьте состояние отражателя и рассеивателя фары. Запотевание, трещины или загрязнение оптики искажают световой пучок. В таких случаях регулировка угла наклона не решит проблему – требуется замена или ремонт фары.
После проверки и регулировки проведите тест-драйв в тёмное время суток. Убедитесь, что свет не слепит встречных водителей и обеспечивает достаточную видимость на расстоянии 30–50 метров. Если освещение остаётся неудовлетворительным, обратитесь в сервис для диагностики оптики с помощью стенда.
Как отрегулировать вертикальное положение фар
Перед регулировкой установите автомобиль на ровную горизонтальную площадку в 5 метрах от стены или экрана. Загрузите машину массой, соответствующей реальным условиям эксплуатации: полный бак топлива, запасное колесо и груз в багажнике (около 75 кг). Давление в шинах должно соответствовать заводским нормам. На стене нанесите горизонтальную линию на уровне центров фар (обычно 60–80 см от земли) и вертикальные метки напротив ламп. Включите ближний свет и закройте одну фару непрозрачным материалом – регулируйте поочередно.
Вращайте регулировочный винт на корпусе фары (расположен сверху или сбоку) до совмещения верхней границы светового пятна с горизонтальной линией на стене. У большинства автомобилей допустимое отклонение – не более 1% от расстояния до экрана (например, 5 см на 5 метрах). Для точной настройки используйте регулировочный винт с шагом 0,5–1 мм. После корректировки проверьте симметричность световых пятен обеих фар – разница в высоте не должна превышать 2 см.
Как настроить горизонтальное направление света
Горизонтальная настройка фар ближнего света критична для равномерного освещения дороги и предотвращения ослепления встречных водителей. Начните с проверки положения автомобиля: он должен стоять на ровной площадке с давлением в шинах, соответствующим заводским нормам. Загрузите багажник и салон так, как это бывает при обычной эксплуатации – вес влияет на угол наклона кузова.
Используйте вертикальную стену или специальный экран на расстоянии 5–7 метров от передней части автомобиля. Нанесите на стену горизонтальную линию на уровне центров фар (обычно 60–80 см от земли, уточните в руководстве по эксплуатации). Для точности измерьте высоту от пола до центра фары и перенесите это значение на стену с помощью уровня.
Включите ближний свет и закройте одну фару картоном или плотной тканью. Настройте горизонтальное направление оставшейся фары так, чтобы граница светового пятна совпадала с горизонтальной линией на стене. У большинства автомобилей регулировочный винт расположен сверху или сбоку фары – вращайте его по часовой стрелке для смещения света вправо, против – влево.
Световое пятно должно быть симметричным относительно центральной оси автомобиля. Если на стене нанесена вертикальная линия, соответствующая центру машины, граница света должна отклоняться от неё не более чем на 10–15 см на расстоянии 5 метров. Превышение этого значения приведёт к ослеплению или недостаточному освещению обочины.
Для автомобилей с ксеноновыми или светодиодными фарами горизонтальная настройка требует особой точности. Из-за высокой яркости даже небольшое отклонение может создать дискомфорт для других участников движения. Проверьте наличие автоматического корректора угла наклона – если он есть, убедитесь, что система исправна и не сбивает настройки.
После регулировки одной фары повторите процедуру для второй. Разница в горизонтальном положении световых пятен не должна превышать 5 см на расстоянии 5 метров. Если добиться симметрии не удаётся, проверьте крепление фар, состояние регулировочных механизмов или обратитесь в сервис для диагностики геометрии кузова.
Настройку рекомендуется проводить в тёмное время суток или в помещении с приглушённым светом. Дневное освещение искажает восприятие границ светового пятна, что снижает точность регулировки. Если нет возможности работать в темноте, используйте плотную ткань для затемнения зоны настройки.
После завершения проверьте настройку в реальных условиях: проедьте по неосвещённому участку дороги и оцените равномерность освещения. Если свет смещён влево или вправо, повторите регулировку, уменьшив шаг вращения винта до минимального. Запомните положение регуляторов для быстрой корректировки в будущем.
