Где находится стартер на ладе калине

Стартер на Ладе Калине (модели 1117, 1118, 1119) установлен в нижней части двигателя, со стороны коробки передач. На 8-клапанных моторах (1.6 л) деталь крепится к картеру сцепления тремя болтами М10, на 16-клапанных (1.4 и 1.6 л) – аналогично, но с учетом более плотной компоновки агрегатов. Чтобы добраться до стартера, потребуется снять защиту картера (если установлена) и обеспечить доступ снизу – через смотровую яму или подъемник.

На Калине первого поколения (2004–2013 гг.) стартер расположен ближе к передней части автомобиля, за выпускным коллектором. На моделях с 2013 года (Калина 2) деталь смещена чуть глубже, под впускной коллектор, что усложняет демонтаж без предварительного снятия воздуховода и части навесного оборудования. В обоих случаях ключевая точка ориентира – маховик двигателя: стартер находится непосредственно над ним, в зоне стыка блока цилиндров и КПП.

Для визуального поиска используйте фонарь: стартер выглядит как цилиндрический агрегат с электромагнитным реле сверху и толстым силовым проводом (от аккумулятора) на клемме. На 16-клапанных версиях деталь частично перекрыта теплозащитным экраном выпускного коллектора – его придется открутить (два болта М6). Важно: перед началом работ отсоедините минусовую клемму АКБ, чтобы избежать короткого замыкания при случайном касании инструментом.

При замене стартера на Калине учитывайте артикулы оригинальных деталей: 2110-3708010-02 (для 8-клапанных моторов) и 2190-3708010 (для 16-клапанных). Альтернативные варианты – KRAFT KT091323 или ELTRA 2110.3708010, но проверяйте совместимость по посадочным размерам. Болты крепления стартера затягиваются с моментом 35–45 Н·м – превышение приведет к деформации картера сцепления.

Где искать стартер на Ладе Калине: расположение детали

Стартер на Ладе Калине расположен в нижней части двигателя, со стороны коробки передач. Чтобы его обнаружить, откройте капот и найдите блок цилиндров – деталь находится справа от него (по ходу движения автомобиля), ближе к моторному щиту. На моделях с 8-клапанным двигателем (1.6 л) стартер крепится к картеру сцепления тремя болтами М10, а на 16-клапанных версиях – двумя болтами М12. Для доступа потребуется снять защиту картера (если установлена) и частично демонтировать воздушный фильтр или его патрубки, так как они перекрывают обзор.

Ключевые ориентиры: стартер примыкает к маховику, поэтому ищите его в зоне соединения двигателя и коробки передач. На Калине с АКПП деталь смещена чуть выше из-за конструктивных особенностей трансмиссии, но принцип поиска остаётся тем же. Если смотреть снизу автомобиля (например, с ямы), стартер виден как цилиндрический агрегат с подведённым толстым проводом от аккумулятора и тонким управляющим проводом от замка зажигания.

Совет: перед началом работ отсоедините клемму «минус» аккумулятора, чтобы избежать короткого замыкания. Для удобства используйте головку на 13 мм с удлинителем – болты крепления часто закисают, и стандартный ключ не обеспечивает нужного рычага. На Калине универсал или хэтчбек доступ к стартеру может быть затруднён из-за дополнительных элементов кузова, поэтому рекомендуется поддомкратить переднюю часть автомобиля и снять правое колесо для расширения рабочей зоны.

Как определить местонахождение стартера под капотом Калины

На Ладе Калине стартер расположен в нижней части двигателя, с правой стороны (по ходу движения), в зоне стыка блока цилиндров и коробки передач. Чтобы его обнаружить, откройте капот и найдите аккумулятор – стартер находится непосредственно под ним, ближе к моторному щиту. Визуально деталь напоминает цилиндрический корпус с подключенными проводами: толстым плюсовым кабелем от АКБ и тонким управляющим проводом от замка зажигания. Для удобства доступа рекомендуется снять защиту картера (если установлена) и использовать смотровую яму или подъемник, так как часть корпуса стартера скрыта под выпускным коллектором.

Ориентиры для быстрого поиска:

На 8-клапанных моторах (1.6 л) стартер виден сразу после снятия защиты, на 16-клапанных (1.4/1.6 л) потребуется отсоединить кронштейн крепления впускного патрубка для полного обзора. При демонтаже учтите, что болты крепления стартера (обычно два) имеют головку на 13 и часто закисают – используйте проникающую смазку заранее.

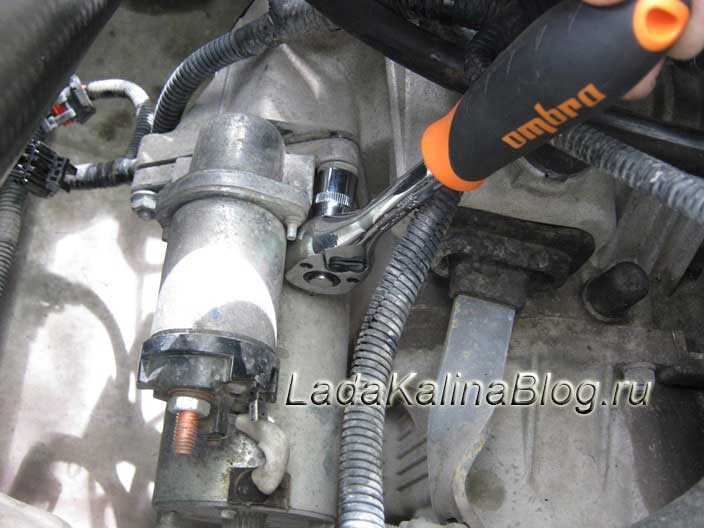

Какие детали мешают доступу к стартеру и как их снять

На Ладе Калине стартер расположен под выпускным коллектором, и первым препятствием становится защита картера. Она крепится на 4 болтах М6 с головкой на 10 – два спереди, два сзади. Открутите их торцевым ключом, приподнимите защиту и сдвиньте назад, чтобы освободить доступ. Если мешает брызговик двигателя, снимите его, открутив 3 самореза под крестовую отвёртку.

Выпускной коллектор – основная преграда. Для его демонтажа отсоедините приёмную трубу глушителя: открутите две гайки М8 на 13, удерживающие фланец коллектора, и одну гайку крепления кронштейна трубы к блоку цилиндров. Снимите теплозащитный экран (2 болта М6 на 10), затем открутите 5 гаек М8 на 13, крепящих коллектор к головке блока. Аккуратно отведите коллектор в сторону, не отсоединяя шланги системы охлаждения.

Последним барьером станет проводка и кронштейны. Отсоедините разъём датчика кислорода (лягушка), сдвинув фиксатор и потянув колодку на себя. Снимите кронштейн жгута проводов, закреплённый на шпильке коллектора (гайка М6 на 10). Если мешает трос привода дроссельной заслонки, ослабьте контргайку и выведите трос из кронштейна на коллекторе. Теперь стартер открыт – остаётся открутить два болта М10 на 13 и снять его.

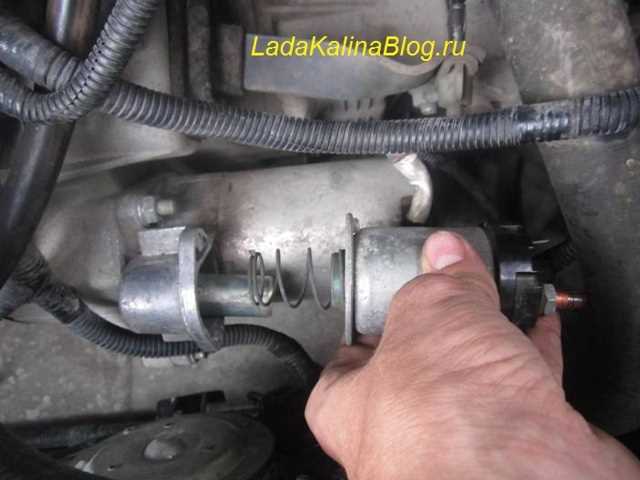

Пошаговая инструкция по поиску стартера на двигателе 8 и 16 клапанов

На Ладе Калине стартер расположен в нижней части двигателя, со стороны коробки передач. Для его поиска на 8-клапанном моторе (модели 11183, 11186) выполните следующие действия:

1. Поднимите автомобиль на подъемнике или загоните на смотровую яму – доступ снизу обязателен.
2. Найдите коробку передач: стартер крепится к её картеру тремя болтами М10.
3. Ориентируйтесь на толстый плюсовой провод от аккумулятора – он ведет к втягивающему реле стартера.
4. На 8-клапанном двигателе стартер частично закрыт выпускным коллектором, но виден при осмотре снизу.

На 16-клапанных двигателях (21126, 21127) стартер смещен ближе к передней части автомобиля и установлен под впускным коллектором. Для его обнаружения:

• Снимите декоративную крышку двигателя (если установлена) – это улучшит обзор.
• Отсоедините минусовую клемму аккумулятора для безопасности.
• Найдите место стыка двигателя и коробки передач – стартер будет закреплен на картере сцепления двумя болтами М10 и одним М8.
• Используйте фонарик: на 16-клапанных моторах стартер труднодоступен из-за плотной компоновки агрегатов.
• При необходимости демонтируйте защиту картера и тепловой экран выпускного коллектора для удобства.

Где находится стартер на Калине с автоматической и механической коробкой передач

На Ладе Калине стартер расположен в нижней части двигателя, с правой стороны по ходу движения автомобиля. Независимо от типа коробки передач – механической или автоматической – его положение остаётся неизменным. Доступ к детали открывается снизу, через моторный отсек или из-под днища, что требует подъёма автомобиля на подъёмнике или использования смотровой ямы.

В модификациях с механической коробкой стартер крепится к картеру сцепления двумя болтами М10. Его корпус частично прикрыт теплозащитным экраном, который необходимо демонтировать для визуального осмотра или замены. На моделях с АКПП стартер фиксируется аналогично, но из-за конструктивных особенностей гидротрансформатора может потребоваться дополнительное смещение защиты картера для удобного доступа.

Основные ориентиры для поиска: стартер находится между блоком цилиндров и коробкой передач, ближе к маховику. На 8-клапанных двигателях (1.6 л) он виден сразу после снятия пластиковой защиты, на 16-клапанных (1.4 и 1.6 л) – частично перекрыт выпускным коллектором, что усложняет демонтаж без предварительного отсоединения последнего.

Для точного определения местоположения рекомендуется ориентироваться на толстый плюсовой провод, идущий от аккумулятора к втягивающему реле. Этот провод всегда подключён к верхней части стартера. На Калине с АКПП рядом с ним проходит жгут проводки селектора коробки, что может создать дополнительные трудности при отсоединении клемм.

При замене стартера на автомобилях с автоматической коробкой важно учитывать момент затяжки крепёжных болтов – 42–50 Н·м. Превышение этого значения может привести к деформации картера АКПП. На механике допустимый диапазон шире – 38–55 Н·м, но требуется соблюдать последовательность затяжки: сначала нижний болт, затем верхний.

На Калине с кондиционером стартер дополнительно экранирован трубками системы охлаждения и компрессором. В этом случае демонтаж начинают с отсоединения кронштейна крепления компрессора, чтобы получить доступ к задней части стартера. Без этого шага снятие детали невозможно из-за ограниченного пространства.

Перед началом работ обязательно отключите аккумулятор, сняв клемму «минус». На моделях с АКПП также рекомендуется слить часть трансмиссионной жидкости (около 1 литра) через контрольное отверстие, чтобы избежать её вытекания при отсоединении стартера. Это упростит последующую сборку и предотвратит загрязнение рабочей зоны.

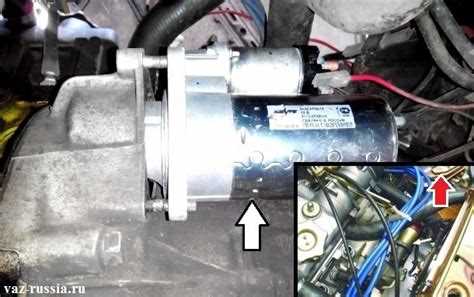

Какие инструменты понадобятся для демонтажа стартера на Ладе Калине

Стартер на Ладе Калине крепится к картеру сцепления тремя болтами М10 с головкой на 13 мм. Для их откручивания потребуется торцевой ключ или головка с удлинителем – стандартный набор на 1/2 дюйма с трещоткой. Длина удлинителя должна быть не менее 150 мм, чтобы добраться до нижнего болта, расположенного за выпускным коллектором.

Второй ключевой инструмент – накидной ключ на 10 мм. Им откручивают гайку крепления силового провода к втягивающему реле. Гайка часто прикипает, поэтому рекомендуется использовать ключ с шестигранной головкой, а не рожковый, чтобы избежать срыва граней. Для фиксации наконечника провода от проворачивания понадобятся пассатижи или второй ключ на 13 мм.

• Отвёртка с плоским шлицем шириной 5–7 мм – для отсоединения управляющего провода от втягивающего реле.
• Головка на 8 мм – для откручивания клеммы массы на корпусе стартера (если она предусмотрена конструкцией).
• Динамометрический ключ – для затяжки болтов при обратной сборке с моментом 40–50 Н·м.

Работать под автомобилем удобнее с использованием гидравлической или механической подъёмной платформы. Если её нет, подойдёт смотровая яма или домкрат с подставками. В последнем случае обязательно зафиксируйте автомобиль противооткатными упорами и включите первую передачу или поставьте на ручник.

Для защиты рук от грязи и острых кромок используйте перчатки из плотной ткани или нитрила. Металлические опилки и остатки смазки с картера сцепления могут вызвать раздражение кожи. Если стартер демонтируется в условиях низких температур, подготовьте аэрозольный размораживатель или WD-40 для обработки прикипевших соединений.

При демонтаже стартера с двигателя 1.6 л (8 клапанов) потребуется снять воздушный фильтр и его корпус. Для этого нужны крестовая отвёртка и головка на 10 мм. На 16-клапанных моторах доступ к стартеру частично перекрыт топливной рампой – её можно не снимать, но работать придётся с ограниченным пространством.

Если болты крепления стартера закисли, используйте ударную отвёртку или молоток с зубилом для их предварительного «расшатывания». В крайних случаях прибегают к газовой горелке, но нагревать болты следует локально, избегая перегрева картера сцепления. После прогрева дайте деталям остыть перед повторной попыткой откручивания.

Для проверки снятого стартера на работоспособность подготовьте мультиметр с режимом измерения сопротивления и напряжения до 20 В. Также пригодится аккумуляторная батарея на 12 В с проводами для подачи питания на втягивающее реле. Тест проводится при отключённом двигателе и зафиксированном стартере в тисках или на верстаке.
