Чем отличается пассивная антенна от активной

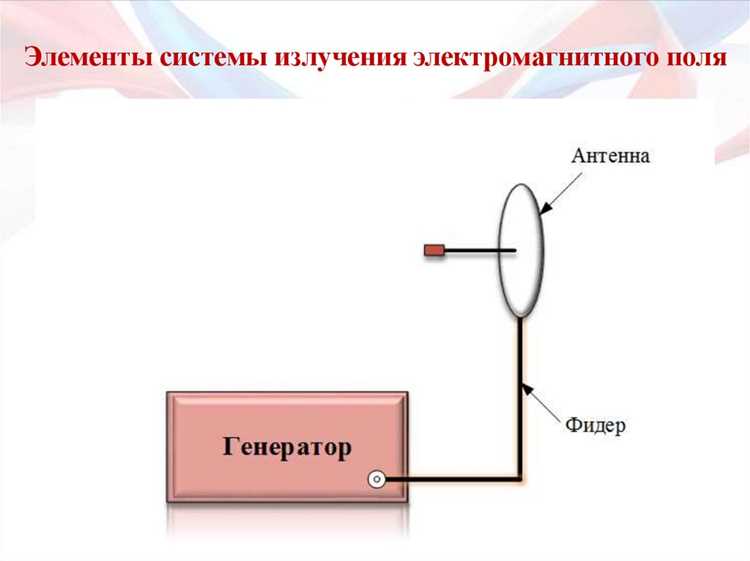

Антенны делятся на два типа: пассивные и активные. Первые работают только за счет приема сигнала, вторые усиливают его с помощью встроенного усилителя. Разница критична для качества связи, особенно в условиях слабого сигнала или удаленности от передающей станции.

Пассивные антенны не требуют питания, проще в установке и дешевле. Их эффективность зависит от конструкции и расположения: например, логопериодическая антенна на 470–862 МГц обеспечивает коэффициент усиления до 10–12 дБи, но только при прямой видимости передатчика. В городских условиях с препятствиями или на расстоянии свыше 30–50 км от вышки они часто не справляются.

Активные антенны компенсируют потери сигнала за счет встроенного усилителя с коэффициентом 15–30 дБ. Они подключаются к источнику питания (обычно 5–12 В через коаксиальный кабель или отдельный адаптер) и способны работать на расстоянии до 80–100 км от вышки. Однако у них есть недостатки: усилитель добавляет шум, а при сильном сигнале может возникать перегрузка, искажающая изображение.

Выбор зависит от условий эксплуатации. Для дачи в зоне уверенного приема (до 30 км от телецентра) достаточно пассивной антенны с высоким коэффициентом усиления. В загородных домах или на границе зоны покрытия (50–100 км) лучше использовать активную антенну с регулируемым усилением. Обратите внимание на диапазон частот: для цифрового ТВ (DVB-T2) нужна антенна на 470–862 МГц, для 4G/LTE – на 790–2600 МГц.

При установке активной антенны избегайте близкого расположения к источникам помех (линии электропередач, Wi-Fi-роутеры). Для пассивных антенн критично направление: даже небольшой поворот может улучшить прием на 20–30%. Проверяйте уровень сигнала с помощью тюнера или анализатора спектра – оптимальное значение для цифрового ТВ не ниже -60 дБм.

Пассивная и активная антенна: в чем разница

Пассивная антенна работает только за счет своей конструкции и формы, усиливая сигнал исключительно благодаря геометрическим параметрам. Она не требует внешнего питания, так как не содержит активных электронных компонентов. Такие антенны подходят для зон с сильным сигналом, где достаточно простого приема без дополнительного усиления. Примеры: дипольные, логопериодические или волновые каналы. Их эффективность зависит от точности настройки на частоту и правильного расположения.

Активная антенна оснащена встроенным усилителем, который компенсирует потери сигнала на длинных кабелях или в условиях слабого приема. Она требует питания – обычно 5 В через коаксиальный кабель (технология Power over Coax) или отдельный блок. Усиление варьируется от 10 до 30 дБ в зависимости от модели, что позволяет принимать сигналы на расстоянии до 100 км от передатчика. Однако избыточное усиление может привести к перегрузке тюнера и искажениям.

Выбор между типами антенн определяется условиями эксплуатации. Для городских квартир с уровнем сигнала выше -60 дБм достаточно пассивной антенны с коэффициентом усиления 3–7 дБ. В пригородах или сельской местности, где сигнал падает до -80 дБм и ниже, активная антенна с регулируемым усилением (например, LTE-антенны с MIMO) обеспечит стабильный прием. Важно учитывать длину кабеля: при длине свыше 15 метров потери сигнала в пассивной антенне достигают 3–5 дБ, что делает активную модель предпочтительной.

При установке активной антенны избегайте близкого расположения к источникам помех (роутеры, микроволновки) – усилитель может захватывать шум. Для пассивных антенн критична высота монтажа: подъем на 1 метр увеличивает уровень сигнала на 6–12 дБ. Проверяйте КСВ (коэффициент стоячей волны) – значение выше 2:1 указывает на неверную настройку или повреждение кабеля. В сложных условиях комбинируйте антенны с фильтрами (например, SAW-фильтры для подавления LTE-помех в DVB-T2).

Как работают пассивные антенны без дополнительного питания

Пассивные антенны преобразуют электромагнитные волны в электрический сигнал исключительно за счёт своей конструкции и физических свойств материалов. В основе лежит принцип электромагнитной индукции: переменное магнитное поле волны наводит ток в проводниках антенны. Эффективность зависит от длины элементов, их формы и согласования с импедансом кабеля (обычно 50 или 75 Ом). Например, дипольная антенна длиной λ/2 (половина длины волны) обеспечивает максимальное поглощение энергии на резонансной частоте.

Ключевой параметр – коэффициент усиления, измеряемый в дБи (относительно изотропного излучателя). У пассивных антенн он достигается не за счёт усилителей, а за счёт направленности. Так, логопериодическая антенна с усилением 6–9 дБи фокусирует сигнал в узком секторе, компенсируя отсутствие активного усиления. Для сравнения: всенаправленная антенна типа «хлыст» имеет усиление около 0 дБи, но равномерно принимает сигнал со всех сторон.

Согласование импедансов критично для минимизации потерь. Если антенна с импедансом 300 Ом подключена к кабелю 75 Ом без согласующего устройства, потери сигнала могут достигать 50%. Для корректной работы используют трансформаторы или симметрирующие устройства (балуны). Например, для телевизионных антенн типа «волновой канал» балун 300/75 Ом снижает КСВ (коэффициент стоячей волны) с 4 до 1,2, улучшая приём на 3–5 дБ.

Материалы проводников влияют на эффективность. Медь и алюминий – стандартные решения, но при работе на частотах выше 1 ГГц начинают сказываться скин-эффект и окисление. Серебряное покрытие снижает потери на 10–15% в диапазоне 2,4 ГГц, но экономически оправдано только для профессиональных систем. Для бытовых антенн достаточно медных или алюминиевых элементов с антикоррозийным покрытием.

Размещение антенны напрямую влияет на качество приёма. Даже небольшое смещение на 1–2 метра может изменить уровень сигнала на 10–20 дБ из-за интерференции и отражений. Для городских условий оптимальная высота – 10–15 метров над уровнем крыши, в сельской местности – 5–8 метров. Избегайте установки рядом с металлическими конструкциями или линиями электропередач: они создают «мёртвые зоны» и искажают диаграмму направленности.

Поляризация сигнала должна совпадать с поляризацией антенны. При несовпадении потери достигают 20–30 дБ. Например, если передатчик использует вертикальную поляризацию, а антенна – горизонтальную, сигнал будет ослаблен в 100 раз. Для мобильных сетей (LTE, 5G) часто применяют антенны с круговой поляризацией, чтобы минимизировать влияние ориентации устройства.

Температурные колебания и влажность снижают эффективность. При обледенении элементов антенны её резонансная частота смещается на 1–3%, что критично для узкополосных систем. Для защиты используют герметичные корпуса или специальные покрытия (например, полиуретан). В регионах с высокой влажностью рекомендуется регулярная проверка контактов и замена окисленных разъёмов.

Для диагностики работы пассивной антенны используют анализатор спектра или измеритель КСВ. Идеальный КСВ – 1:1, приемлемый – до 2:1. Если значение превышает 3:1, требуется проверка кабеля, разъёмов или самой антенны. Пример: при КСВ 4:1 потери сигнала составляют 36%, что делает приём нестабильным даже при сильном передатчике.

Когда нужна активная антенна и как она усиливает сигнал

Активная антенна необходима в условиях слабого сигнала, где пассивная не справляется. Это характерно для удалённых от передающих вышек зон (свыше 50–80 км), городских районов с плотной застройкой или мест с естественными преградами – холмами, лесами. Если уровень сигнала на входе приёмника падает ниже -70 дБм, активное усиление становится критически важным для стабильного приёма.

Основные сценарии применения:

• Приём цифрового телевидения (DVB-T2) в сельской местности, где мощность передатчика не превышает 1–5 кВт.
• Использование в автомобилях или на мобильных устройствах, где антенна компактна, а потери в кабеле значительны (например, при длине фидера более 10 м).
• Работа с низкочастотными диапазонами (КВ, СВ), где эффективность пассивных антенн резко снижается из-за больших длин волн.
• Подключение к ретрансляторам с малой мощностью или в условиях сильных помех от других источников.

Усиление сигнала в активной антенне происходит за счёт встроенного малошумящего усилителя (МШУ), расположенного непосредственно на антенном элементе. Типичный коэффициент усиления составляет 10–30 дБ, но ключевое преимущество – не столько в увеличении амплитуды, сколько в компенсации потерь в кабеле и улучшении соотношения сигнал/шум (SNR). Например, при потерях в фидере 6 дБ на 20 м кабеля RG-6 активная антенна с усилением 15 дБ полностью нивелирует эти потери.

Выбор активной антенны зависит от диапазона частот и требуемого усиления. Для DVB-T2 (470–862 МГц) оптимальны модели с полосой пропускания 400–900 МГц и усилением 15–25 дБ. В КВ-диапазоне (3–30 МГц) используют антенны с перестраиваемым усилителем или широкополосные варианты с усилением до 20 дБ. Важно: чрезмерное усиление (>30 дБ) может привести к перегрузке входных цепей приёмника и искажениям сигнала.

Питание активной антенны осуществляется через коаксиальный кабель по технологии «фантомного питания» (обычно 5–12 В). Источником служит либо отдельный блок питания, либо встроенный в тюнер/ресивер. При подключении к телевизору или приставке необходимо убедиться в поддержке функции питания антенны – большинство современных устройств её имеют, но старые модели могут требовать адаптера.

Ключевые параметры при выборе:

1. Коэффициент шума (NF): должен быть минимальным (0,5–2 дБ), чтобы не ухудшать SNR. Например, антенна с NF=1 дБ добавляет меньше шума, чем с NF=3 дБ.
2. Максимальный уровень входного сигнала: если антенна установлена близко к передатчику (менее 10 км), выбирайте модель с защитой от перегрузки (например, с аттенюатором).
3. Полоса пропускания: должна соответствовать рабочему диапазону. Узкополосные усилители эффективнее широкополосных, но требуют точной настройки.
4. Питание: проверьте совместимость напряжения (5 В или 12 В) с вашим оборудованием.

Установка активной антенны требует соблюдения правил, чтобы избежать самовозбуждения и помех. Расстояние до металлических конструкций должно быть не менее 1–1,5 м, а кабель питания – экранированным. При монтаже на крыше или мачте используйте грозозащиту: встроенный усилитель уязвим для статического электричества. Если антенна работает в условиях сильных помех (например, рядом с ЛЭП), дополнительно установите фильтр нижних частот.

Пример практического расчёта: если пассивная антенна на расстоянии 60 км от вышки принимает сигнал -80 дБм, а потери в 15-метровом кабеле RG-6 составляют 4,5 дБ, то на входе тюнера уровень будет -84,5 дБм. Активная антенна с усилением 20 дБ и NF=1,5 дБ повысит сигнал до -64,5 дБм, что достаточно для стабильного приёма DVB-T2 (порог -75 дБм). Однако при усилении 30 дБ сигнал достигнет -54,5 дБм, что может вызвать перегрузку тюнера – в этом случае потребуется аттенюатор на 10–15 дБ.

Сравнение дальности приема у пассивных и активных антенн

Дальность приема пассивных антенн напрямую зависит от их физических характеристик: длины элементов, конструкции и высоты установки. Для УКВ-диапазона (66–108 МГц) типовая пассивная антенна с коэффициентом усиления 3–5 дБ обеспечивает уверенный прием на расстоянии до 30–50 км от передатчика при отсутствии препятствий. В дециметровом диапазоне (470–862 МГц) дальность сокращается до 15–25 км из-за более высокого затухания сигнала. При этом пассивные антенны не вносят собственных шумов, что критично для слабых сигналов на пределе зоны покрытия.

Активные антенны компенсируют потери в кабеле и усиливают сигнал за счет встроенного малошумящего усилителя (МШУ). Их эффективность проявляется на расстояниях свыше 50 км от передатчика, где пассивные антенны теряют стабильность. Например, активная антенна с усилением 15–20 дБ способна принимать сигналы на удалении до 80–100 км в УКВ-диапазоне при условии прямой видимости. Однако на близких расстояниях (до 20 км) избыточное усиление приводит к перегрузке входных каскадов приемника, вызывая искажения.

Ключевое отличие – зависимость активных антенн от источника питания. При отключении питания или неисправности усилителя дальность приема падает до уровня пассивной антенны с аналогичной конструкцией. В условиях нестабильного электроснабжения это делает их менее надежными. Пассивные антенны лишены этого недостатка, сохраняя работоспособность даже при полном отсутствии питания.

Для цифрового телевидения (DVB-T2) активные антенны демонстрируют преимущество в зонах с низкой напряженностью поля. При уровне сигнала ниже 40 дБмкВ пассивная антенна может не обеспечить устойчивый прием, тогда как активная с МШУ на 12–18 дБ способна «вытянуть» сигнал до приемлемого уровня. Однако при напряженности выше 60 дБмкВ активные антенны теряют смысл – их усилитель начинает вносить интермодуляционные искажения, ухудшая качество изображения.

Выбор между типами антенн определяется конкретными условиями. В городской застройке с множеством отражений сигнала пассивная антенна с узкой диаграммой направленности (например, логопериодическая) часто эффективнее активной, так как отсекает паразитные отражения. В сельской местности или на холмистой местности активная антенна с широкополосным усилителем позволяет компенсировать затухание на неровностях рельефа.

Тип кабеля влияет на дальность приема сильнее, чем кажется. Для пассивных антенн использование кабеля RG-6 с затуханием 18 дБ/100 м на частоте 800 МГц сокращает дальность на 10–15% при длине фидера 20 м. Активные антенны частично нивелируют эти потери, но при длине кабеля свыше 30 м даже их усилитель не справляется с затуханием. В таких случаях рекомендуется устанавливать антенный усилитель непосредственно у антенны, а не в помещении.

Практический пример: в эксперименте с приемом DVB-T2 на расстоянии 70 км от передатчика пассивная антенна с усилением 7 дБ показала уровень сигнала 38 дБмкВ, чего оказалось недостаточно для стабильного приема. Активная антенна с усилением 16 дБ подняла уровень до 52 дБмкВ, обеспечив устойчивое изображение. Однако при снижении расстояния до 30 км та же активная антенна дала перегрузку приемника, потребовав установки аттенюатора на 6 дБ.

Какие помехи влияют на качество сигнала в разных типах антенн

Пассивные антенны, лишённые усилителей, уязвимы к затуханию сигнала на длинных кабелях и внешним электромагнитным шумам. Основные источники помех:

• Многолучевое распространение – отражение сигнала от зданий, рельефа или металлических конструкций создаёт эхо, искажающее фазу и амплитуду. Особенно критично для DVB-T2 и аналогового ТВ.
• Промышленные шумы – высокочастотные помехи от сварочных аппаратов, линий электропередач (ЛЭП) и трансформаторов. На частотах 50–200 МГц уровень шума может превышать полезный сигнал на 10–15 дБ.
• Атмосферные разряды – грозовые фронты генерируют широкополосные импульсные помехи, особенно в диапазоне 3–30 МГц (КВ-радиосвязь).

Для минимизации влияния рекомендуется использовать экранированные кабели (например, RG-6 с двойным экраном), устанавливать антенну на максимально возможной высоте и ориентировать её в сторону ретранслятора с учётом рельефа местности.

Активные антенны, оснащённые встроенными усилителями, страдают от других типов помех, связанных с нелинейными искажениями и перегрузкой входных цепей. Ключевые проблемы:

1. Интермодуляционные искажения – возникают при одновременном приёме нескольких мощных сигналов (например, FM-радиостанций и ТВ-каналов). Усилитель начинает генерировать ложные частоты, «забивающие» слабые каналы. Порог интермодуляции для качественных усилителей – не ниже 60 дБ.
2. Перегрузка от близких передатчиков – если антенна расположена в зоне прямой видимости мощного ретранслятора (например, в радиусе 5 км от телебашни), усилитель входит в режим насыщения, что приводит к клиппингу сигнала и потере данных.
3. Шумы усилителя – собственный шумовой коэффициент (NF) активных антенн обычно составляет 2–5 дБ. При слабом входном сигнале (менее –70 дБм) отношение сигнал/шум падает ниже 20 дБ, что делает приём неустойчивым.

Решения: выбирать усилители с регулируемым коэффициентом усиления (например, 10–30 дБ), использовать аттенюаторы для мощных сигналов и размещать антенну за пределами зоны прямого излучения передатчиков.

Помехи, общие для обоих типов антенн, часто связаны с неправильным монтажом или некачественными компонентами. Наиболее распространённые:

• Наводки от кабеля питания – в активных антеннах некачественные блоки питания (особенно импульсные) создают высокочастотные гармоники, проникающие в сигнальный тракт. Решение: использовать линейные блоки питания с фильтрацией пульсаций до 1 мВ.
• Плохие контакты – окисление разъёмов F-типа или пайки в местах соединений увеличивает сопротивление, что приводит к потерям сигнала до 3 дБ на частотах выше 500 МГц. Рекомендуется применять позолоченные разъёмы и герметизировать соединения.
• Взаимное влияние антенн – при установке нескольких антенн на одной мачте (например, ТВ и Wi-Fi) расстояние между ними должно быть не менее 1/2 длины волны самого низкочастотного сигнала. Иначе возникает перекрёстная модуляция.

Для диагностики помех используют анализаторы спектра или специализированные приборы, такие как Promax TV Explorer или Rohde & Schwarz FSH4. При отсутствии оборудования можно ориентироваться на косвенные признаки: мерцание изображения (многолучевость), шипение в аудиоканале (промышленные шумы), пропадание каналов при включении бытовых приборов (наводки). В городских условиях эффективность антенны на 60–70% зависит от правильного выбора места установки и экранирования от источников помех.
