Диагностика электрики автомобиля как проводится

Электрическая система автомобиля – это сеть из десятков проводов, реле, предохранителей и датчиков, работающих под напряжением от 12 до 14,5 В. Даже незначительное отклонение в цепи может привести к отказу двигателя, потере связи с бортовым компьютером или возгоранию. Первые признаки неисправности – мерцание приборной панели, отказ стартера, нестабильная работа генератора или запах горелой изоляции. Игнорирование этих сигналов увеличивает риск короткого замыкания, которое способно вывести из строя ЭБУ стоимостью от 15 до 50 тысяч рублей.

Проверка электрики начинается с диагностики аккумулятора. Мультиметр должен показывать 12,6 В при выключенном двигателе и 13,8–14,4 В при работающем. Если напряжение ниже 12,2 В, аккумулятор разряжен; если выше 14,8 В – неисправен регулятор напряжения генератора. Следующий шаг – осмотр клемм: окисление на контактах снижает ток на 30–50%, что приводит к проблемам с запуском. Для очистки используйте наждачную бумагу P400 и смазку на основе меди.

Предохранители – слабое звено любой цепи. В современных автомобилях их количество достигает 40–60 штук, и каждый отвечает за конкретный узел: от топливного насоса до подогрева сидений. Перегоревший предохранитель легко определить визуально – нить внутри корпуса будет разорвана. Однако если предохранитель сгорает повторно после замены, ищите короткое замыкание в проводах или неисправное реле. Для проверки используйте тестер в режиме прозвонки: сопротивление исправного предохранителя должно быть близко к 0 Ом.

Проводка требует особого внимания. Изоляция со временем трескается, особенно в местах перегибов – под капотом, у дверей и в багажнике. Поврежденные провода вызывают утечку тока, что разряжает аккумулятор за ночь. Для проверки отключите все потребители, подключите мультиметр в режиме амперметра между клеммой аккумулятора и массой. Ток утечки не должен превышать 50 мА. Если значение выше, поочередно отключайте предохранители, чтобы локализовать неисправность.

Генератор – источник питания для всей бортовой сети. Его неисправность приводит к разряду аккумулятора даже при работающем двигателе. Проверьте диодный мост: подключите мультиметр к клемме B+ генератора и массе, затем запустите двигатель. Напряжение должно расти пропорционально оборотам. Если показания скачут или остаются на уровне 12 В, диоды пробиты. Также проверьте щетки: их длина должна быть не менее 5 мм, иначе контакт с ротором будет нарушен.

Какие инструменты понадобятся для диагностики электропроводки

Мультиметр – основной прибор для проверки напряжения, сопротивления и целостности цепей. Выбирайте модель с диапазоном измерений до 60 В постоянного тока (для автомобильной сети 12/24 В) и функцией прозвонки. Цифровые мультиметры точнее аналоговых, а модели с автоматическим выбором диапазона упрощают работу. Обратите внимание на защиту от перегрузок: в автомобильной электрике скачки напряжения не редкость.

Токоизмерительные клещи позволяют измерять силу тока без разрыва цепи. Полезны для диагностики утечек тока свыше 50 мА или проверки потребления отдельных узлов (например, стартера или генератора). Для автомобилей подойдут клещи с диапазоном до 400 А и разрешением не менее 0,1 А. Избегайте дешёвых моделей с низкой точностью – погрешность в 1–2 А может исказить результаты.

Тестер предохранителей с индикацией напряжения на обоих контактах экономит время при проверке блока предохранителей. Компактные модели с ЖК-дисплеем или светодиодной индикацией показывают наличие напряжения даже при перегоревшем предохранителе. Некоторые тестеры оснащены функцией проверки реле, что ускоряет диагностику цепей с электромагнитными коммутаторами.

Нагрузочная вилка необходима для проверки аккумулятора под нагрузкой. Стандартные модели создают ток разряда 100–200 А, имитируя работу стартера. При выборе обращайте внимание на соответствие напряжению бортовой сети (12 или 24 В) и наличие встроенного вольтметра. Без нагрузочной вилки невозможно точно оценить состояние АКБ и выявить скрытые дефекты.

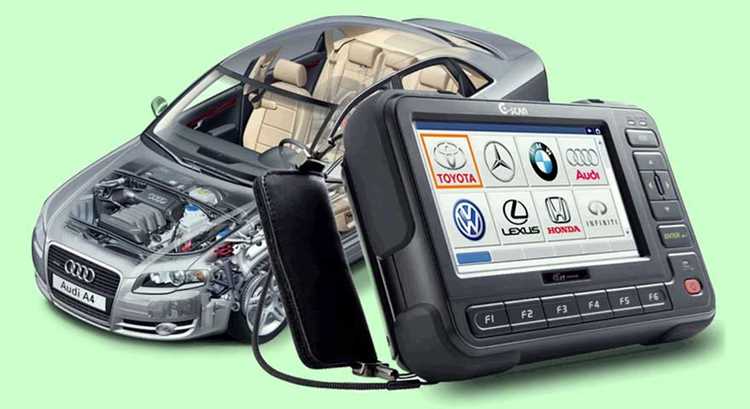

Диагностический сканер OBD-II с поддержкой протоколов CAN, KWP2000 и ISO9141-2 подходит для чтения ошибок блоков управления. Для глубокой диагностики выбирайте сканеры с возможностью сброса ошибок, мониторинга параметров в реальном времени и активации исполнительных механизмов. Недорогие адаптеры ELM327 работают с большинством автомобилей, но профессиональные устройства (например, Launch X431) поддерживают больше марок и функций.

Набор соединительных проводов с зажимами «крокодил» и игольчатыми щупами пригодится для временного восстановления цепей или подключения диагностического оборудования. Провода должны быть сечением не менее 1,5 мм² для токов до 10 А и 4 мм² для стартерных цепей. Изоляция должна выдерживать температуру до +105 °C, чтобы не плавиться при контакте с горячими элементами подкапотного пространства.

Как проверить состояние аккумулятора и его клемм

Начните с визуального осмотра корпуса аккумулятора. Трещины, вздутия или следы электролита на поверхности – признаки неисправности. Особое внимание уделите области вокруг клемм: белый или зеленоватый налёт указывает на окисление, которое нарушает контакт. Если корпус деформирован или на нём видны подтёки, аккумулятор подлежит замене, так как это свидетельствует о внутренних повреждениях.

Проверьте уровень электролита в обслуживаемых аккумуляторах. Открутите пробки и убедитесь, что пластины полностью покрыты жидкостью. Если уровень ниже нормы, долейте дистиллированную воду до метки или на 10–15 мм выше пластин. В необслуживаемых моделях этот шаг пропустите – они не требуют долива. Замерьте плотность электролита ареометром: нормальное значение при +25°C – 1,27–1,28 г/см³. Отклонение более чем на 0,01 г/см³ говорит о разряде или сульфатации.

Измерьте напряжение на клеммах мультиметром. Подключите щупы к плюсовой и минусовой клеммам при выключенном двигателе. Напряжение 12,6–12,8 В соответствует 100% заряду, 12,3 В – 75%, 12,0 В – 50%. Значение ниже 11,8 В указывает на глубокий разряд, требующий немедленной зарядки. Если напряжение падает ниже 10 В, аккумулятор, скорее всего, необратимо повреждён.

Оцените состояние клемм и креплений. Ослабленные зажимы вызывают падение напряжения и перегрев контактов. Затяните гайки динамометрическим ключом с усилием 5–7 Н·м для свинцовых клемм и 3–5 Н·м для латунных. Очистите окисленные контакты металлической щёткой или наждачной бумагой с зернистостью P400, затем обработайте их специальной смазкой (например, Liqui Moly Batterie-Pol-Fett) для защиты от коррозии. Избегайте использования солидола – он ухудшает проводимость.

Проведите нагрузочный тест. Подключите нагрузочную вилку к аккумулятору на 5–10 секунд. При токе нагрузки 100–150 А напряжение не должно падать ниже 10,2 В. Если оно опускается до 9 В или ниже, аккумулятор не держит нагрузку и требует замены. Для точности теста температура аккумулятора должна быть не ниже +10°C – при низких температурах результаты будут искажены.

Как прозвонить предохранители и заменить неисправные

Перед проверкой отключите зажигание и извлеките предохранитель из блока с помощью пластикового пинцета (обычно входит в комплект автомобиля). Для прозвонки используйте мультиметр в режиме проверки сопротивления (Ω) или непрерывности (звуковой сигнал). Коснитесь щупами контактов предохранителя: исправный покажет сопротивление близкое к 0 Ом или издаст звуковой сигнал, неисправный – бесконечность (OL). При проверке под напряжением (режим DC 20 В) исправный предохранитель должен показывать напряжение бортовой сети (12–14 В) на обоих контактах. Если напряжение есть только на одном – предохранитель перегорел.

Заменяйте предохранитель только на аналог с идентичным номиналом (указан на корпусе в амперах). Использование предохранителя с завышенным номиналом приведет к возгоранию проводки. В таблице ниже приведены распространенные номиналы и защищаемые цепи:

После замены проверьте работоспособность цепи. Если новый предохранитель сразу перегорает – ищите короткое замыкание в проводке или неисправность потребителя. Для диагностики отсоедините все устройства цепи и прозвоните провода на сопротивление: значение должно стремиться к бесконечности. При обнаружении замыкания локализуйте участок с помощью мультиметра, измеряя сопротивление между проводом и массой.

Как найти обрывы в проводах с помощью мультиметра

Обрыв провода – одна из самых частых неисправностей в автомобильной электрике. Мультиметр позволяет локализовать проблему без разборки всей проводки. Начинайте с визуального осмотра: ищите повреждения изоляции, следы оплавления или коррозии на клеммах. Если внешних признаков нет, переходите к инструментальной проверке.

Установите мультиметр в режим прозвонки (символ диода или звукового сигнала). Этот режим позволяет определить целостность цепи по сопротивлению: при исправном проводе прибор издаст звуковой сигнал, а на экране отобразится значение близкое к 0 Ом. Если сигнала нет, а сопротивление стремится к бесконечности – в цепи обрыв.

Для проверки отсоедините оба конца провода от потребителя и источника питания. Коснитесь щупами мультиметра оголённых участков провода с обеих сторон. Если цепь разомкнута, перемещайте один из щупов вдоль провода, постепенно сокращая расстояние между точками измерения. Так вы найдёте участок, где сигнал пропадает – там и находится обрыв.

• Проверяйте провода по одному, чтобы избежать ложных замыканий.
• Используйте тонкие игольчатые щупы для прокола изоляции, если нет доступа к оголённым концам.
• При работе с высоковольтными цепями (например, катушки зажигания) отключайте питание и разряжайте конденсаторы.

Если провод скрыт в жгуте, используйте метод «половинного деления». Разделите провод на две части и проверьте каждую отдельно. Повторяйте процедуру, пока не сузите зону обрыва до минимального участка. Это сокращает время поиска в несколько раз.

При обрыве внутри изоляции мультиметр может показывать ложное замыкание из-за влаги или грязи. В таких случаях отрежьте повреждённый участок и соедините концы новым отрезком провода с помощью пайки или обжимных гильз. Изолируйте место соединения термоусадочной трубкой.

Для проверки экранированных проводов (например, датчиков ABS) отсоедините экран от «земли» и прозвоните центральную жилу отдельно. Экран проверяйте на замыкание с жилой: сопротивление между ними должно быть бесконечным. Если прибор показывает короткое замыкание, экран повреждён.

Запомните: мультиметр не выявит микротрещины в проводах, которые проявляются только при вибрации или нагреве. В таких случаях используйте осциллограф или временно замените провод на заведомо исправный. Всегда проверяйте цепь под нагрузкой – иногда обрыв проявляется только при подаче тока.

Как проверить работу генератора и реле-регулятора напряжения

Подключите мультиметр в режиме измерения постоянного напряжения (20 В) к клеммам аккумулятора при выключенном двигателе. Нормальное значение – 12,5–12,8 В. Запустите двигатель и снова измерьте напряжение: оно должно вырасти до 13,8–14,5 В. Если показания ниже 13,5 В или выше 14,8 В, генератор или реле-регулятор неисправны.

Проверьте напряжение на клемме «B+» генератора (толстый провод от аккумулятора) при работающем двигателе. Разница с напряжением на аккумуляторе не должна превышать 0,2 В. Превышение указывает на плохой контакт в цепи или неисправность диодного моста генератора.

Для проверки реле-регулятора отсоедините его от генератора (если конструкция позволяет) и подключите к источнику питания 12 В через лампу накаливания 12 В, 5 Вт. Подайте на вход регулятора напряжение от 12 до 16 В. Лампа должна гореть при напряжении ниже 14 В и гаснуть при превышении этого значения. Если лампа не реагирует или горит постоянно – реле неисправно.

Осмотрите щеточный узел генератора. Щетки должны выступать из держателя не менее чем на 5 мм. Износ до 2–3 мм требует замены. Проверьте легкость их перемещения в направляющих – заедание указывает на необходимость чистки или замены узла.

Проверьте обмотку возбуждения генератора на обрыв и короткое замыкание. Сопротивление между контактными кольцами ротора должно составлять 2,5–5 Ом (зависит от модели). Значение «0» – короткое замыкание, «∞» – обрыв. Замерьте сопротивление между кольцом и валом ротора: оно должно стремиться к бесконечности.

Прозвоните диодный мост генератора мультиметром в режиме проверки диодов. Подключите щупы к каждому диоду в прямом и обратном направлении. В одном направлении должно быть падение напряжения 0,3–0,7 В, в обратном – бесконечность. Если показания одинаковы в обоих направлениях – диод пробит.

При работающем двигателе поочередно отключайте потребители электроэнергии (фары, печка, обогрев стекла). Напряжение на аккумуляторе должно оставаться в пределах 13,8–14,5 В. Резкие скачки или падение ниже 13 В указывают на нестабильную работу реле-регулятора или износ подшипников генератора.

Как диагностировать неисправности стартера и втягивающего реле

Для проверки стартера под нагрузкой подключите его напрямую к аккумулятору: «плюс» на контакт «30», «минус» на корпус. Если стартер не вращается или вращается медленно (менее 2000 об/мин при 12 В), измерьте ток потребления – превышение 150–200 А свидетельствует о межвитковом замыкании или износе щёток. Проверьте коллектор на наличие подгара: тёмные кольцевые следы устраняются шлифовкой наждачной бумагой P1000, но при глубине канавок более 0,5 мм якорь подлежит замене. Не забудьте смазать втулки перед сборкой – используйте литол-24 или специализированную смазку для высоконагруженных узлов.

Как проверить целостность цепей освещения и сигнализации

Начните с визуального осмотра всех ламп и патронов. Проверьте наличие окисления контактов, трещин на корпусах фонарей или следов оплавления проводов. Особое внимание уделите задним фонарям – там чаще всего скапливается влага, разрушающая соединения. Если лампа не горит, извлеките её и осмотрите нить накала: перегоревшая нить видна невооружённым глазом как обрыв или потемнение.

Используйте мультиметр в режиме прозвонки (звуковой сигнал) или измерения сопротивления (200 Ом). Подключите щупы к контактам патрона при выключенном зажигании и включённом соответствующем режиме освещения (габариты, ближний свет, стоп-сигналы). Сопротивление исправной цепи не должно превышать 1–2 Ом. Если прибор показывает обрыв (OL) или высокое сопротивление, ищите повреждение в проводах или разъёмах.

Проверьте предохранители, отвечающие за цепи освещения и сигнализации. В большинстве автомобилей они расположены в монтажном блоке под капотом или в салоне. Номинал предохранителя указан на его корпусе и в руководстве по эксплуатации. Замените перегоревший предохранитель на новый того же номинала – если он сразу сгорает, в цепи короткое замыкание, требующее детальной диагностики.

Для проверки проводки отсоедините разъёмы от фонарей и блока управления. Прозвоните каждый провод от патрона до соответствующего контакта в разъёме. Например, для стоп-сигналов найдите провод, идущий от выключателя на педали тормоза (обычно красный или красно-чёрный), и убедитесь в его целостности. Окисленные контакты зачистите мелкозернистой наждачной бумагой или специальным спреем для электрических соединений.

Проверьте реле и выключатели, управляющие цепями. Реле ближнего света или аварийной сигнализации можно протестировать, заменив его на заведомо исправное. Для проверки выключателей (например, подрулевого переключателя света) используйте мультиметр в режиме измерения напряжения: при включённом зажигании на входе выключателя должно быть 12 В, а на выходе – при активации соответствующего режима.

Если все элементы цепи исправны, но проблема сохраняется, проверьте массу. Плохой контакт с кузовом – частая причина неработающих фонарей. Найдите точку крепления минусового провода (обычно чёрного цвета) к кузову или шасси, открутите болт, зачистите поверхность до металла и установите провод обратно. После всех манипуляций повторно протестируйте цепь мультиметром.

Как выявить утечки тока в бортовой сети автомобиля

Утечка тока в автомобиле – распространённая проблема, приводящая к разряду аккумулятора за 1–3 дня простоя. Нормальный ток утечки для современных машин составляет 20–50 мА. Превышение этого значения указывает на неисправность. Для проверки потребуется мультиметр с диапазоном измерения до 10 А, ключ на 10 мм для снятия клеммы и терпение.

Порядок действий:

1. Выключите зажигание, закройте двери, багажник и капот. Убедитесь, что все потребители (свет, магнитола, сигнализация) отключены.
2. Отсоедините минусовую клемму аккумулятора. Подключите мультиметр в разрыв цепи: один щуп к клемме, второй – к минусовому проводу. Установите режим измерения постоянного тока на 10 А.
3. Зафиксируйте показания. Если значение превышает 50 мА, начните поочерёдно извлекать предохранители, наблюдая за изменением тока. Резкое падение укажет на неисправный участок цепи.
4. Проверьте дополнительное оборудование (сигнализацию, видеорегистратор, GPS-трекер) – часто они становятся источником утечки. Отключите их и повторите замер.

Типичные причины утечек:

• Неисправные реле или диоды генератора (ток утечки до 1–2 А).
• Замыкание в жгутах проводки, особенно в местах перегибов или контактов с кузовом.
• Дефектные блоки управления (например, ЭБУ двигателя или АКПП), потребляющие до 300 мА в спящем режиме.
• Окисленные или загрязнённые контакты в монтажных блоках.

Если после проверки предохранителей и отключения оборудования ток утечки остаётся высоким, осмотрите проводку на предмет повреждений. Особое внимание уделите участкам за приборной панелью, в дверях и под капотом. Используйте тепловизор или бесконтактный термометр – нагретые провода часто указывают на короткое замыкание. При отсутствии опыта диагностики обратитесь к автоэлектрику: самостоятельное вмешательство в сложные цепи может привести к возгоранию.
