Как обеспечивается поворот управляемых колес на разные углы

Рулевая трапеция – ключевой элемент кинематики управляемых колес, обеспечивающий согласованный поворот левого и правого колес под разными углами. Её конструкция основана на геометрии Аккермана, где внутреннее колесо при маневре поворачивается на больший угол, чем внешнее. Это необходимо для предотвращения проскальзывания шин и снижения износа. В классической схеме трапеция состоит из поперечной тяги, двух боковых рычагов и сошки рулевого механизма, соединенных шарнирами.

Угол поворота колес определяется соотношением длин рычагов трапеции. Например, при стандартном соотношении 1:1,2 (внутренний/внешний угол) разница в углах достигает 5–7° на максимальном повороте руля. Отклонение от оптимальных параметров приводит к неравномерному износу протектора и ухудшению управляемости. Для проверки геометрии используют лазерные стенды или механические шаблоны, измеряя углы схождения и развала до и после регулировки.

Шарниры рулевой трапеции (обычно шаровые опоры или сайлентблоки) требуют регулярной проверки на люфт. Допустимый зазор в соединениях не должен превышать 0,1–0,3 мм. Превышение этого значения вызывает вибрации на руле и нестабильность курса. Смазка шарниров проводится каждые 10–15 тыс. км пробега, а замена – при появлении стуков или затрудненном вращении колес.

На современных автомобилях с реечным рулевым управлением трапеция интегрирована в конструкцию рейки. В этом случае регулировка углов поворота осуществляется изменением длины рулевых тяг. Важно помнить, что после любой корректировки геометрии требуется проверка схождения колес – даже незначительное смещение (1–2 мм) приводит к уводу автомобиля в сторону.

Для диагностики неисправностей трапеции используют динамометрические ключи и индикаторы часового типа. При замене деталей рекомендуется устанавливать оригинальные комплектующие или аналоги с повышенным ресурсом (например, полиуретановые втулки вместо резиновых). Это продлевает срок службы системы и сохраняет точность управления.

Как рулевая трапеция распределяет углы поворота передних колес

Ключевой элемент – соотношение длин рычагов трапеции. Оптимальное распределение достигается, когда продолжения осей поворотных рычагов пересекаются в точке, лежащей на линии задней оси. На практике это условие выполняется с погрешностью 5–10% из-за конструктивных ограничений. При проектировании используют формулу: L₁/L₂ = (B + 2a)/(B − 2a), где L₁ и L₂ – длины рычагов, B – колея, a – смещение точки пересечения от задней оси.

Настройка трапеции требует точной регулировки схождения колес в динамике. При неправильной геометрии возникает скольжение шин на поворотах, ускоренный износ протектора и повышенное сопротивление качению. Для проверки используют стенды с лазерными датчиками, измеряющими углы поворота колес при разных положениях руля. Допустимое отклонение от теоретической кривой Аккермана – не более 0,5° на 20° поворота рулевого колеса.

В современных автомобилях применяют как классическую симметричную трапецию, так и асимметричные схемы с разной длиной рычагов. Последние позволяют оптимизировать распределение углов для конкретных условий эксплуатации: например, для внедорожников смещают точку пересечения осей рычагов ближе к передней оси, улучшая маневренность на бездорожье. В гоночных автомобилях, напротив, минимизируют разницу углов для снижения сопротивления при высоких скоростях.

Материалы деталей трапеции влияют на точность работы. Рулевые тяги изготавливают из стали 40Х с термообработкой до HRC 28–32, поворотные рычаги – из кованого алюминия или высокопрочных сплавов. Шаровые шарниры должны выдерживать нагрузки до 5000 Н при ресурсе не менее 100 000 км. При эксплуатации критически важно контролировать люфты в шарнирах: предельно допустимое значение – 0,1 мм, при превышении требуется замена.

Регулировка трапеции проводится при замене рулевых тяг или после ремонта подвески. Процедура включает установку сошки в среднее положение, фиксацию колес в прямолинейном направлении и настройку длины тяг до достижения требуемого схождения. Для автомобилей с гидроусилителем дополнительно проверяют соосность рулевого вала и рейки, так как смещение более 0,5 мм приводит к неравномерному распределению углов.

В системах с электронным управлением (например, активное рулевое управление BMW) трапеция дополняется электроприводами, корректирующими углы поворота колес в реальном времени. Датчики угловой скорости и поперечного ускорения передают данные в ЭБУ, который регулирует длину тяг с точностью до 0,1°. Такие системы позволяют адаптировать геометрию под скорость движения, тип покрытия и стиль вождения, снижая износ шин на 15–20%.

Устройство и ключевые элементы рулевой трапеции в автомобиле

Ключевые элементы: шаровые шарниры (допустимый люфт – не более 0,15 мм при усилии 50 Н), боковые рычаги из легированной стали (толщина стенки 4–6 мм) и регулировочные муфты с левой/правой резьбой для точной настройки схождения. В современных системах применяются полиуретановые втулки вместо резиновых, увеличивающие жесткость на 30% и снижающие износ на 40%. При диагностике проверяют зазоры в шарнирах индикатором часового типа и контролируют углы установки колес с помощью лазерного стенда – отклонение свыше 0,2° приводит к неравномерному износу шин и уводу автомобиля.

Почему внутреннее и внешнее колесо поворачиваются на разные углы

При повороте автомобиля колеса движутся по разным траекториям: внутреннее – по дуге меньшего радиуса, внешнее – по большей. Разница в углах поворота необходима для предотвращения проскальзывания шин и обеспечения стабильности. Без корректировки углов колеса будут стремиться катиться по разным окружностям, создавая избыточное сопротивление и износ резины.

Геометрия рулевой трапеции основана на принципе Аккермана: продолжения осей повёрнутых колёс должны пересекаться в одной точке на оси задних колёс. Это условие минимизирует боковое скольжение. Для легковых автомобилей разница углов составляет 1–3°, для грузовых – до 5°, в зависимости от базы и ширины колеи.

Расчёт углов выполняется по формуле:

α = arctan(L / (R - B/2)) для внутреннего колеса,
β = arctan(L / (R + B/2)) для внешнего,
где L – колёсная база, R – радиус поворота, B – колея. Например, при L=2.7 м, B=1.5 м и R=6 м разница составит ~2.1°.

В таблице приведены типовые значения разницы углов для разных типов транспортных средств:

Несоответствие углов Аккерману приводит к повышенному износу шин. При недостаточном угле внутреннего колеса оно скользит, при избыточном – внешнее. Диагностика проводится на стенде с помощью лазерных датчиков или специализированного оборудования, например, Hunter WA300.

Настройка рулевой трапеции требует регулировки длины рулевых тяг. Для этого используются резьбовые наконечники или эксцентриковые втулки. Процедура выполняется при вывешенных передних колёсах с контролем углов поворота индикатором часового типа. Допуск на разницу углов – не более 0.2° от расчётного значения.

В современных автомобилях с электромеханическим усилителем руля корректировка углов может выполняться динамически. Система анализирует скорость, угол поворота руля и боковое ускорение, подстраивая приводы для оптимального распределения углов. Это особенно актуально для полноприводных и спортивных моделей.

При проектировании подвески учитывают не только геометрию Аккермана, но и кинематику подвески. Например, в многорычажных конструкциях углы поворота колёс зависят от хода амортизаторов. Для точной настройки используют программные комплексы типа Adams Car или OptimumKinematics, моделирующие поведение подвески в реальных условиях.

Роль рулевых тяг и рычагов в точности управления автомобилем

Рулевые тяги и рычаги – ключевые элементы, передающие усилие от рулевого механизма к колесам с минимальными потерями. Их конструкция определяет углы поворота колес, синхронность реакции на руль и стабильность траектории. Например, в классической схеме рулевой трапеции поперечная тяга соединяет поворотные рычаги, обеспечивая разницу в углах поворота внутреннего и внешнего колес (до 2–5° в зависимости от геометрии подвески). Износ шаровых шарниров тяг на 0,5 мм увеличивает люфт руля на 5–7°, что снижает точность управления на скоростях свыше 80 км/ч.

Основные факторы, влияющие на эффективность работы тяг и рычагов:

• Материал и обработка: тяги из легированной стали (например, 40Х) с термообработкой до HRC 55–60 выдерживают нагрузки до 5000 Н·м, тогда как необработанные аналоги деформируются при 3000 Н·м.
• Геометрия установки: отклонение продольной тяги от параллели к оси колеса на 1° увеличивает сопротивление повороту на 12–15% и ускоряет износ шин на 8–10%.
• Зазоры в соединениях: допустимый люфт в шаровых опорах – не более 0,1 мм; превышение на 0,3 мм приводит к вибрациям руля на частоте 10–12 Гц при скорости 60 км/ч.

Для поддержания точности управления рекомендуется проверять состояние тяг и рычагов каждые 20 000 км или при появлении следующих признаков: неравномерный износ шин (особенно по внутренней кромке), стуки при поворотах, увод автомобиля в сторону. Замена изношенных элементов должна сопровождаться регулировкой схождения колес с точностью до 0,1° и контролем углов установки рычагов с помощью лазерного стенда. При установке новых тяг обязательна проверка момента затяжки шаровых шарниров (обычно 50–70 Н·м) и использование консистентной смазки с температурным диапазоном от –40°C до +150°C.

Типичные неисправности рулевой трапеции и их влияние на маневренность

Деформация рычагов трапеции возникает после ударов о бордюры или попадания в ямы на скорости от 30 км/ч. Даже незначительный изгиб (2–3 мм) нарушает углы схождения колес, вызывая увод автомобиля в сторону на 0,5–1 градус. При этом возрастает сопротивление качению, увеличивая расход топлива на 3–5%. Для проверки используют лазерный стенд или линейку с точностью 0,1 мм – отклонения свыше 0,5 мм требуют замены детали.

Коррозия резьбовых соединений тяг приводит к самопроизвольному ослаблению затяжки. При этом регулировка схождения сбивается уже через 200–300 км пробега, а колеса начинают «гулять» в пределах 0,3–0,7 градуса. На скорости 90 км/ч это проявляется как периодическое подруливание с амплитудой до 20 см. Рекомендуется раз в 10 тыс. км проверять момент затяжки контргаек (норма – 50–70 Н·м) и обрабатывать резьбу медной смазкой.

Разрушение пыльников шарниров – проблема, характерная для автомобилей, эксплуатируемых в условиях повышенной влажности или на дорогах с реагентами. Попадание абразива внутрь шарнира ускоряет износ в 4–6 раз: ресурс снижается с 80–100 тыс. км до 15–20 тыс. км. Первые признаки – скрип при повороте руля и неравномерный износ шин по внутренней кромке. Замена пыльников каждые 30 тыс. км или при обнаружении трещин продлевает срок службы шарниров на 30–40%.

Несоосность элементов трапеции из-за неправильной сборки после ремонта вызывает постоянное усилие на рулевом колесе до 5–7 кгс. При этом автомобиль «тянет» в сторону даже на ровной дороге, а шины изнашиваются неравномерно – за 5–7 тыс. км пробега. Для устранения требуется повторная регулировка на стенде с точностью 0,05 градуса по схождению и 0,1 градуса по развалу. Особое внимание уделяют параллельности рычагов: допустимое отклонение – не более 0,2 мм на 1 м длины.

Трещины в сварных швах рулевых рычагов появляются при эксплуатации с перегрузом (превышение допустимой массы на 20% и более) или после ДТП. Даже микротрещины снижают жесткость конструкции, приводя к вибрациям руля на скоростях 80–100 км/ч с амплитудой до 3 мм. Диагностика проводится методом магнитопорошковой дефектоскопии или ультразвуковым контролем. При обнаружении дефектов рычаг подлежит замене – ремонт сваркой не обеспечивает необходимой прочности.

Как проверить и отрегулировать геометрию рулевой трапеции своими руками

Геометрия рулевой трапеции влияет на управляемость, износ шин и безопасность. Проверку проводят при появлении увода автомобиля в сторону, неравномерном износе протектора или после ремонта подвески. Для диагностики потребуются: рулетка с точностью до 1 мм, штангенциркуль, лазерный нивелир или самодельный отвес, домкрат, подставки и ключи на 17–22 мм.

Перед началом работ убедитесь, что автомобиль стоит на ровной площадке, давление в шинах соответствует норме, а подвеска не имеет люфтов. Поднимите переднюю часть машины на домкрате и зафиксируйте на подставках. Снимите колеса для доступа к рулевым тягам и наконечникам. Очистите резьбовые соединения от грязи и обработайте проникающей смазкой.

• Проверка схождения колес:
  1. Установите рулевое колесо в положение прямолинейного движения.
  2. Измерьте расстояние между внутренними краями шин спереди (A) и сзади (B) на уровне оси колеса. Разница (B – A) должна соответствовать заводским параметрам (обычно 0–3 мм).
  3. При отклонении ослабьте контргайки на рулевых тягах и вращайте тяги до достижения нужного значения. Затяните контргайки моментом 50–70 Н·м.

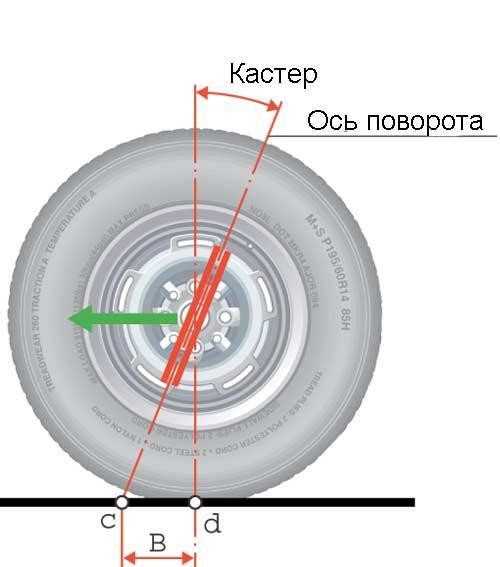

Для проверки углов установки колес (развала и кастера) используйте лазерный нивелир или отвес. Приложите отвес к верхней точке колеса и измерьте расстояние до нижней точки обода. Разница в 1–2 мм указывает на нормальный развал. Регулировка возможна только на автомобилях с эксцентриковыми болтами на стойках подвески – ослабьте болты и сместите стойку, контролируя угол.

Проверьте соосность рулевой трапеции: натяните нить между центрами передних и задних колес. Нить должна касаться обода переднего колеса в двух точках (спереди и сзади) на одинаковом расстоянии от края. Если нить не касается или касается только в одной точке, отрегулируйте длину боковых рулевых тяг, укорачивая или удлиняя их на одинаковую величину.

После регулировки проведите тест-драйв: автомобиль должен двигаться прямо без корректировки руля, а при повороте колеса должны возвращаться в исходное положение самостоятельно. Если наблюдается увод или тугое вращение руля, повторите замеры и корректировку. Запишите полученные значения для сравнения при следующей проверке.

Типичные ошибки: неравномерная затяжка контргаек, игнорирование люфтов в шаровых опорах, регулировка на неровной поверхности. После завершения работ проверьте затяжку всех соединений и при необходимости откорректируйте углы установки колес на стенде сход-развала.
