Как снять топливную рампу на шевроле нива

Топливная рампа на Шевроле Нива (модели с двигателем ВАЗ-2123) – ключевой элемент системы впрыска, отвечающий за равномерную подачу бензина к форсункам. Её демонтаж требуется при диагностике форсунок, замене уплотнительных колец, чистке или ремонте впускного коллектора. Процедура осложняется высоким давлением в топливной магистрали (до 3,5 бар) и необходимостью соблюдать меры предосторожности против возгорания.

Перед началом работ убедитесь, что двигатель остыл, а зажигание выключено. Сбросьте давление в системе: отсоедините клемму аккумулятора, снимите предохранитель топливного насоса (F17, 15А) и запустите двигатель до его остановки. Это исключит разбрызгивание бензина при отсоединении шлангов. Подготовьте инструменты: ключи на 10, 12, 17, отвёртку с плоским жалом, ёмкость для слива остатков топлива и ветошь.

Рампа крепится двумя болтами М6 (ключ на 10) к впускному коллектору и фиксируется металлическими скобами на форсунках. Особое внимание уделите уплотнительным кольцам форсунок – они часто повреждаются при демонтаже. Для их замены используйте оригинальные детали (артикул 2112-1148080) или аналоги с аналогичными характеристиками (например, от Victor Reinz). Избегайте применения герметиков: они могут засорить форсунки.

При обратной установке проверьте состояние резиновых колец на топливных шлангах. Если они затвердели или имеют трещины, замените их (артикул 2123-1104226 для шланга подачи). Затягивайте болты рампы с моментом 8–10 Н·м, чтобы не деформировать корпус. После сборки включите зажигание на 5–10 секунд для заполнения системы топливом, затем запустите двигатель и проверьте отсутствие утечек.

Необходимые инструменты и материалы для демонтажа

Для снятия топливной рампы на Шевроле Нива потребуется набор ключей: головки на 10, 12 и 13 мм с удлинителем, а также рожковый ключ на 17 мм для отсоединения топливопроводов. Обязателен динамометрический ключ – момент затяжки штуцеров рампы составляет 20–25 Н·м. Для отключения электрических разъёмов форсунок пригодится тонкая плоская отвёртка или специальный съёмник. Не забудьте торцевую головку на 8 мм для снятия кронштейнов крепления рампы.

Из расходных материалов понадобятся новые уплотнительные кольца форсунок (артикул 2112-1148080) и медные шайбы под штуцеры топливопроводов (артикул 1118-1104226). Для защиты от пролива топлива подготовьте чистую ветошь и ёмкость объёмом не менее 0,5 литра – при демонтаже неизбежно вытечет часть бензина. Работайте в хорошо проветриваемом помещении или на открытом воздухе, так как пары топлива токсичны.

Дополнительно используйте защитные перчатки из нитрила – бензин разъедает кожу. Для фиксации снятых деталей пригодится магнитная лента или пластиковые контейнеры с маркировкой. Если планируется чистка рампы, заранее приобретите очиститель карбюратора (например, ABRO CC-220) и мягкую щётку с синтетической щетиной.

Подготовка автомобиля и сброс давления в топливной системе

При отсутствии возможности отключить топливный насос используйте диагностический разъем OBD-II: подключите сканер и активируйте режим «Выключение топливного насоса» (если поддерживается ЭБУ). Альтернативный метод – ослабить накидную гайку топливопровода на рампе при помощи ключа на 17 мм, предварительно подложив ветошь для сбора вытекающего бензина. Работайте в защитных очках и перчатках, так как давление в системе может достигать 3,5–4 бар, а топливо легко воспламеняется.

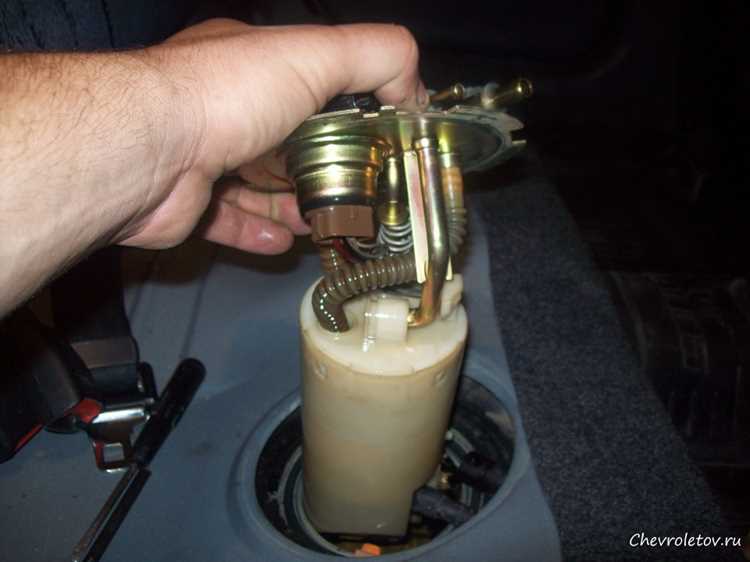

Отсоединение электрических разъемов и топливопроводов

Перед началом работ сбросьте давление в топливной системе: отсоедините предохранитель бензонасоса (F17, 15А, расположен в монтажном блоке под приборной панелью) и запустите двигатель до остановки. Отключите минусовую клемму аккумулятора. На топливной рампе Шевроле Нива расположены два электрических разъема: форсунок (4 шт.) и датчика давления топлива (1 шт.). Для отсоединения форсунок сожмите фиксаторы разъемов пальцами и потяните их строго на себя – избегайте перекосов, чтобы не повредить пластиковые защелки. Датчик давления имеет металлический фиксатор: подденьте его тонкой отверткой и одновременно нажмите на язычок разъема.

1. Отсоедините топливопроводы:
   • На рампе два штуцера: подающий (с красным фиксатором) и обратный (с зеленым). Нажмите на цветные фиксаторы до упора и потяните за штуцер – трубки должны выйти без усилий. Если фиксатор не поддается, используйте специальный съемник для быстросъемных соединений (артикул GM 96434270).
   • Подложите ветошь под штуцеры – остатки топлива (до 50 мл) вытекут при снятии.
   • Проверьте состояние резиновых уплотнительных колец на штуцерах: при наличии трещин или деформации замените их (артикул 17113556 для подающего, 17113557 для обратного).
2. Закройте отверстия топливопроводов и штуцеров на рампе заглушками или полиэтиленом, чтобы исключить попадание грязи.

Снятие крепежных элементов и извлечение рампы

Отверните два болта крепления топливной рампы к впускному коллектору ключом на 10 мм. Болты расположены по краям рампы – левый ближе к дроссельному узлу, правый у стыка с выпускным коллектором. Придерживайте рампу рукой, чтобы избежать деформации форсунок при ослаблении крепежа. Если болты прикипели, нанесите проникающую смазку за 10–15 минут до демонтажа и используйте удлинитель для ключа.

Снимите фиксаторы форсунок, поддев их отвёрткой с плоским жалом. Каждый фиксатор имеет П-образную форму и удерживает форсунку в посадочном гнезде рампы. Работайте аккуратно: пластиковые защёлки хрупкие, а их поломка потребует замены всей форсунки. Проверьте состояние резиновых уплотнительных колец на форсунках – при наличии трещин или потери эластичности замените их перед обратной установкой.

Отсоедините топливопровод от рампы, нажав на пластиковые фиксаторы быстросъёмного соединения. Для этого вставьте тонкую отвёртку в паз фиксатора и разведите его края, одновременно потянув штуцер на себя. Подложите ветошь под соединение – остаточное давление в системе может вызвать утечку до 50–100 мл топлива. Если штуцер не поддаётся, прогрейте место соединения строительным феном до 60–70°C.

Извлеките рампу, потянув её на себя с равномерным усилием. При сопротивлении проверьте, не осталось ли незамеченных креплений или зацепов за жгуты проводки. Рампа должна выходить строго параллельно плоскости впускного коллектора – перекос может повредить уплотнения форсунок. Если рампа заклинила, покачайте её из стороны в сторону с амплитудой 2–3 мм, не прилагая чрезмерных усилий.

Уложите снятую рампу на чистую поверхность форсунками вверх. Закройте отверстия впускного коллектора и топливопровода заглушками или полиэтиленом, чтобы исключить попадание пыли. Осмотрите внутреннюю полость рампы на предмет отложений – их наличие указывает на необходимость промывки системы или замены топливного фильтра. При обратной установке смажьте уплотнительные кольца форсунок моторным маслом для облегчения монтажа.

Проверка состояния деталей и очистка посадочных мест

После демонтажа рампы осмотрите форсунки на предмет следов износа, нагара или механических повреждений. Особое внимание уделите уплотнительным кольцам – они должны быть эластичными, без трещин и деформаций. Проверьте сопротивление форсунок мультиметром: номинальное значение для Шевроле Нива – 12–16 Ом. При отклонении более чем на 1 Ом замените неисправные элементы. Оцените состояние топливных шлангов: микротрещины, вздутия или затвердения резины – повод для замены.

Посадочные места на головке блока цилиндров и рампе очистите от остатков старого герметика, масла и грязи. Используйте безворсовую салфетку и очиститель карбюратора (например, ABRO CC-220). Для труднодоступных участков подойдет зубная щетка с жесткой щетиной. Избегайте металлических инструментов – риск повредить алюминиевую поверхность. После очистки протрите места установки сухой тканью и проверьте на отсутствие заусенцев или коррозии.

• Проверьте резьбу крепежных отверстий рампы: сорванные витки или забитая стружкой резьба приведут к негерметичности. При необходимости прогоняйте метчиком М8×1,25.
• Осмотрите уплотнительные поверхности под форсунки: царапины глубиной более 0,1 мм требуют шлифовки или замены головки блока.
• Убедитесь в отсутствии следов топлива на внутренней поверхности рампы – это указывает на микротрещины или негерметичность соединений.

Перед установкой нанесите тонкий слой моторного масла на новые уплотнительные кольца форсунок. Это облегчит монтаж и предотвратит их перекручивание. Посадочные места рампы обработайте анаэробным герметиком (например, Loctite 574) – наносите только на чистую поверхность, избегая попадания в каналы. Дайте герметику подсохнуть 5–10 минут перед сборкой, чтобы исключить выдавливание при затяжке болтов.

Установка топливной рампы обратно и проверка герметичности

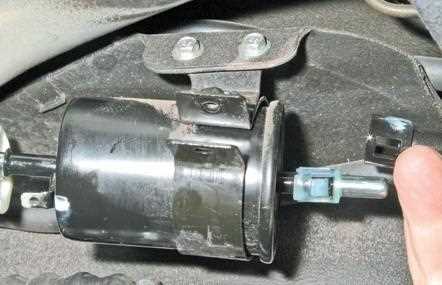

Перед установкой рампы убедитесь, что уплотнительные кольца форсунок и топливных штуцеров целы. Замените их при наличии трещин или деформаций – артикул оригинальных колец GM 21110-1104010-00. Нанесите тонкий слой моторного масла на кольца для облегчения монтажа и предотвращения задиров. Расположите рампу над посадочными местами форсунок, совместив метки на корпусе с ответными пазами в головке блока.

Затяните болты крепления рампы моментом 8–10 Н·м в последовательности «крест-накрест», начиная с центральных. Используйте динамометрический ключ – превышение момента приводит к деформации алюминиевого корпуса. Подключите топливные шланги, зафиксировав их хомутами с усилием 2,5–3 Н·м. Проверьте защелки электрических разъемов форсунок: они должны издать характерный щелчок.

Для проверки герметичности выполните следующие действия:

Если обнаружены утечки, сбросьте давление в системе, ослабив штуцер на рампе, и повторите затяжку проблемных соединений. При повторном появлении течи замените уплотнительные элементы или проверьте целостность резьбы штуцеров. После успешной проверки установите на место пластиковую крышку двигателя и подключите минусовую клемму аккумулятора. Запустите двигатель и проконтролируйте стабильность оборотов в течение 2–3 минут.
