Сломанный шуруп в металле – проблема, с которой сталкиваются как профессионалы, так и любители. Особенно сложно, когда обломок не имеет шляпки, а резьба остаётся глубоко в отверстии. Стандартные инструменты вроде отвёрток или плоскогубцев здесь бессильны. Решение требует точного подхода, учитывающего материал шурупа (сталь, нержавейка, латунь), глубину залегания обломка и доступные инструменты.
Первый шаг – оценка ситуации. Если обломок выступает над поверхностью хотя бы на 1–2 мм, можно использовать экстрактор для шурупов (левостороннее сверло с конической резьбой). Диаметр экстрактора должен быть на 0,5–1 мм меньше диаметра шурупа. Просверлите в центре обломка направляющее отверстие глубиной 3–5 мм, затем вкрутите экстрактор против часовой стрелки. Метод эффективен для шурупов диаметром от 3 до 10 мм.
Если обломок утоплен заподлицо или ниже поверхности, потребуется высверливание. Используйте сверло из быстрорежущей стали (HSS) диаметром на 10–20% меньше толщины шурупа. Начните с малых оборотов (300–500 об/мин), чтобы избежать смещения. После удаления основной массы металла оставшуюся резьбу можно выбить керном или нарезать новую метчиком. Для нержавеющей стали применяйте сверла с покрытием TiN или кобальтовые – они дольше сохраняют остроту.
Альтернативный способ – приваривание гайки к обломку. Метод подходит для стальных шурупов диаметром от 5 мм. Приварите гайку M6–M12 к торцу обломка, затем выкрутите его ключом. Важно обеспечить плотный контакт электрода с металлом, чтобы избежать прожогов. Для алюминия или латуни этот метод не применяется из-за низкой свариваемости.
В крайних случаях используйте электроэрозионную обработку (если есть доступ к станку). Метод позволяет удалить обломок без повреждения резьбы в металле, но требует специального оборудования и навыков. Для бытовых условий оптимальны первые три способа – они не требуют дорогостоящих инструментов и дают результат в 80% случаев.

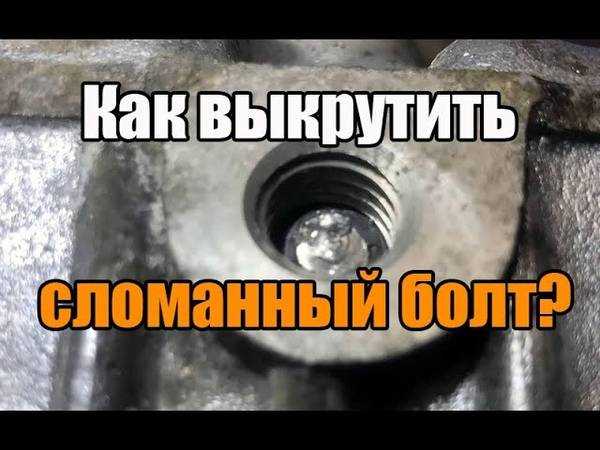

Как подготовить рабочее место и инструменты для извлечения шурупа
Выберите поверхность с устойчивым основанием: металлический верстак, тиски или массивный стол. Избегайте ДСП и фанеры – они не выдержат нагрузки при сверлении или ударных нагрузках. Если работаете с крупными деталями, зафиксируйте их струбцинами или в тисках с мягкими губками (алюминий, медь), чтобы не повредить поверхность.
Обеспечьте освещение не менее 1000 люкс. Используйте направленный светодиодный фонарь или настольную лампу с регулируемым штативом. Угол падения света должен быть 30–45° к поверхности – так лучше видны грани сломанного шурупа и микротрещины в металле.
Подготовьте инструменты в строгой последовательности: экстрактор нужного размера (диаметр на 0,2–0,5 мм меньше резьбы шурупа), сверла из быстрорежущей стали (HSS) с шагом 0,1 мм, кернер, молоток 200–300 г, дрель с регулировкой оборотов (до 1500 об/мин), магнитный держатель или пинцет с тонкими губками. Для алюминия и мягких сплавов возьмите сверла с углом заточки 118°, для стали – 135°.
Очистите зону работы от стружки, масла и пыли. Используйте безворсовую салфетку и обезжириватель (ацетон, уайт-спирит). Если шуруп покрыт ржавчиной, нанесите преобразователь на 10–15 минут, затем удалите остатки металлической щеткой. Это снизит риск поломки сверла и улучшит сцепление экстрактора.
Проверьте заточку сверл. Тупые кромки приводят к перегреву и уводу сверла в сторону. Заточите их на станке или вручную с помощью алмазного бруска, выдерживая угол 59° для HSS. Для контроля используйте шаблон или угломер. Сверло должно входить в металл без вибрации и чрезмерного усилия.
Настройте дрель на минимальные обороты. Для шурупов диаметром до 4 мм – 500–800 об/мин, для 5–8 мм – 300–500 об/мин. Используйте функцию реверса, если она есть. При сверлении стали применяйте охлаждающую жидкость (СОЖ) или машинное масло, для алюминия – керосин. Это продлит срок службы сверла и предотвратит заклинивание.
Разложите инструменты в порядке использования: кернер и молоток для разметки, сверла по возрастанию диаметра, экстрактор, магнитный держатель. Держите под рукой емкость с СОЖ и ветошь для удаления стружки. Если работаете с мелкими деталями, используйте лоток с магнитным дном, чтобы предотвратить потерю шурупа или инструмента.
Наденьте средства защиты: очки с боковыми щитками (класс защиты EN166), перчатки из нитрила или кожи (толщина 0,5–0,8 мм), респиратор при работе с ржавым металлом. Убедитесь, что одежда не имеет свободных концов, которые могут попасть в патрон дрели. При сверлении стали используйте беруши или наушники с шумоподавлением – уровень звука может превышать 85 дБ.
Использование экстрактора для выкручивания сломанного крепежа
Экстрактор – специализированный инструмент с обратной конической резьбой, предназначенный для захвата и извлечения сломанных шурупов, болтов и шпилек без шляпок. Работает по принципу врезания в тело крепежа при вращении против часовой стрелки, создавая надежное сцепление. Выпускаются экстракторы в наборах с диаметрами от 1,5 до 10 мм, что позволяет подобрать подходящий размер под конкретный случай. Для стандартных шурупов в металле чаще используют экстракторы №3 (3–4 мм) или №5 (5–6 мм).
Перед применением экстрактора необходимо подготовить отверстие в центре сломанного крепежа. Диаметр сверла должен составлять 60–70% от толщины экстрактора: например, для экстрактора 4 мм потребуется сверло 2,5–3 мм. Глубина сверления – не менее 2/3 длины видимой части шурупа, иначе инструмент не сможет зацепиться. Используйте сверла из быстрорежущей стали (HSS) с углом заточки 118° для стали или 135° для чугуна и твердых сплавов.
Экстрактор вставляют в предварительно просверленное отверстие и вращают против часовой стрелки с помощью воротка или патрона дрели на низких оборотах (до 300 об/мин). Важно обеспечить перпендикулярность инструмента к поверхности – отклонение более 5° снижает эффективность захвата. При первых признаках сопротивления проверьте, не сместился ли экстрактор: если да, извлеките его и повторите сверление, скорректировав угол.
Для улучшения сцепления рекомендуется использовать проникающую смазку (WD-40, Liquid Wrench) за 10–15 минут до работы. Она снижает трение и предотвращает заклинивание экстрактора в отверстии. Если крепеж заржавел, предварительно прогрейте его паяльной лампой или строительным феном до 150–200°C – это разрушит оксидную пленку и облегчит извлечение. Избегайте перегрева свыше 300°C, чтобы не отпустить металл детали.
При работе с экстрактором большого диаметра (от 6 мм) применяйте ударную дрель в режиме сверления без удара. Легкие постукивания молотком по воротку в начале вращения помогают резьбе экстрактора глубже врезаться в металл. Если инструмент проворачивается вхолостую, увеличьте глубину сверления на 1–2 мм или замените экстрактор на следующий размер в наборе. Не пытайтесь выкрутить крепеж рывками – это может привести к поломке экстрактора.
После успешного извлечения осмотрите резьбу в отверстии. Если она повреждена, восстановите ее метчиком соответствующего размера. Для шурупов М4–М6 используйте метчики с шагом 0,7–1 мм. При сильной деформации резьбы рассверлите отверстие и нарежьте новую резьбу большего диаметра или установите резьбовую вставку (футорку). Остатки экстрактора, застрявшие в крепеже, удаляют высверливанием левым сверлом на 0,2–0,3 мм меньше диаметра экстрактора.
Экстракторы изготавливают из закаленной инструментальной стали (HRC 58–62) или быстрорежущей стали с покрытием TiN для повышения износостойкости. Дешевые аналоги из мягкой стали ломаются при первом же применении – выбирайте инструмент проверенных брендов (IRWIN, AEG, Knipex). Храните экстракторы в сухом месте, смазанными машинным маслом, чтобы предотвратить коррозию. После 10–15 использований проверяйте состояние резьбы: затупившиеся грани снижают эффективность захвата.
В случаях, когда экстрактор не справляется (например, при извлечении каленых шурупов или крепежа из нержавеющей стали), комбинируйте его с другими методами. Прогрейте деталь до 250°C, затем быстро охладите водой – термоудар ослабит структуру металла. Альтернатива – высверливание крепежа левым сверлом с последующей установкой резьбовой вставки. Для особо сложных случаев используйте электроэрозионное удаление: электрод из меди или графита выжигает остатки шурупа без повреждения резьбы.
Сверление направляющего отверстия перед применением экстрактора
Перед использованием экстрактора необходимо просверлить направляющее отверстие строго по центру сломанного шурупа. Диаметр сверла должен составлять 50–70% от толщины экстрактора: например, для экстрактора №3 (диаметр 3 мм) подойдет сверло 1,5–2 мм. Используйте сверла из быстрорежущей стали (HSS) или кобальтовые (HSS-Co) – они сохраняют остроту при работе с закаленными металлами. Угол заточки сверла – 118° для мягких сталей, 135° для нержавеющей или закаленной стали. Фиксируйте деталь в тисках или струбцине, чтобы исключить смещение.
- Отметьте центр сломанного шурупа кернером – это предотвратит «увод» сверла.
- Начинайте сверление на малых оборотах (300–500 об/мин), постепенно увеличивая до 800–1200 об/мин.
- Охлаждайте сверло каждые 10–15 секунд – используйте машинное масло или специальный спрей для металлообработки.
- Глубина отверстия должна быть на 2–3 мм больше длины рабочей части экстрактора.
Если сверло уходит в сторону, остановите работу и скорректируйте положение дрели. При сверлении закаленных шурупов (например, класса прочности 8.8 и выше) применяйте ступенчатое сверление: сначала тонким сверлом (0,8–1 мм), затем расширяйте отверстие до нужного диаметра. После сверления удалите стружку сжатым воздухом или магнитной щеткой – остатки металла снижают эффективность экстрактора. Проверьте соосность отверстия с осью шурупа: даже небольшое отклонение приведет к поломке экстрактора.
Методы нагрева металла для облегчения извлечения шурупа
Нагрев металла вокруг сломанного шурупа снижает его прочность за счёт термического расширения и изменения структуры материала. При температуре выше 200–300°C сталь теряет до 30% твёрдости, что облегчает выкручивание. Метод эффективен для шурупов диаметром от 3 мм и выше, особенно если они заржавели или закисли.
Газовая горелка с регулируемым пламенем – самый доступный инструмент. Используйте пропан-бутановую смесь с насадкой для точечного нагрева. Прогревайте зону вокруг шурупа в течение 30–60 секунд, избегая перегрева основного металла. Для контроля температуры применяйте термокраску или инфракрасный термометр: оптимальный диапазон – 250–400°C.
Индукционный нагрев подходит для тонкостенных деталей или ситуаций, где открытое пламя недопустимо. Индукторы мощностью 1–3 кВт прогревают металл за 10–20 секунд, локализуя тепло в зоне шурупа. Преимущество метода – отсутствие окалины и равномерное распределение температуры. Подходит для нержавеющей стали, где окисление нежелательно.
Паяльная лампа на керосине или бензине менее точна, но пригодна для крупных деталей. Нагревайте металл круговыми движениями, начиная с периферии и постепенно приближаясь к шурупу. Избегайте прямого воздействия пламени на резьбу – это может вызвать её оплавление. После нагрева дайте детали остыть до 100–150°C перед попыткой выкручивания.
Электрический нагрев с помощью нихромовой проволоки или специальных нагревательных элементов применяется в мастерских. Проволоку наматывают вокруг шурупа, пропуская ток от сварочного аппарата или трансформатора на 12–24 В. Сила тока – 5–10 А, время нагрева – 1–2 минуты. Метод требует изоляции соседних участков металла асбестовой тканью.
Для алюминиевых сплавов нагрев ограничивают 150–200°C, так как при превышении температуры материал теряет прочность. Используйте термопасту для равномерного распределения тепла. В случае титана или высоколегированных сталей нагрев до 500°C может потребоваться, но требует контроля во избежание изменения структуры металла.
После нагрева применяйте экстрактор или левую сверлильную насадку. Вращайте инструмент против часовой стрелки с усилием 10–15 Н·м для шурупов М4–М6. Если резьба не поддаётся, повторите нагрев, увеличив температуру на 50–100°C. Для закалённых шурупов (например, класса прочности 8.8) может потребоваться нагрев до 600°C.
Охлаждение металла после извлечения шурупа проводите медленно – на воздухе или под слоем теплоизоляции. Резкое охлаждение водой вызывает термические напряжения и деформацию детали. Для восстановления прочности металла после нагрева выше 400°C рекомендуется термообработка: отжиг при 650–700°C с последующим медленным охлаждением.
Применение ударной отвёртки и молотка для проворачивания остатков
Ударная отвёртка – инструмент с храповым механизмом и закалённым жалом, рассчитанный на передачу крутящего момента через ударное воздействие. Для работы с заломанным шурупом выбирайте модель с шестигранным хвостовиком под ключ на 10–12 мм и сменными битами: крестовыми (PH2, PH3) или шлицевыми (5–7 мм). Перед началом убедитесь, что бита плотно входит в шлиц остатка – зазор более 0,3 мм снижает эффективность удара на 40%.
Подготовьте рабочую зону: зафиксируйте деталь в тисках с мягкими губками (алюминий или медь) или прижмите струбциной к верстаку. Если металл тонкий (до 3 мм), подложите под него стальную пластину толщиной 5–8 мм, чтобы предотвратить деформацию. Очистите резьбовое отверстие от стружки и ржавчины металлической щёткой или сверлом диаметром на 0,5 мм меньше внутреннего диаметра шурупа – это снизит трение при проворачивании.
Установите ударную отвёртку в шлиц остатка под углом 90° к поверхности. Для крестовых шлицев используйте биту с минимальным износом – сколы на гранях приводят к проскальзыванию. Прижмите инструмент с усилием 15–20 кг, чтобы исключить смещение при ударе. Молоток выбирайте массой 500–800 г с бойком из закалённой стали – более тяжёлые модели (1 кг) увеличивают риск срыва шлица на 25%.
Наносите удары резко, направляя силу вдоль оси отвёртки. Первый удар должен быть средней силы (30–40% от максимального), чтобы «вбить» биту в шлиц. Последующие удары – с интервалом 1–2 секунды, чередуя направление вращения: 2 удара против часовой стрелки, затем 1 по часовой. Это предотвращает заклинивание остатка в резьбе. Для шурупов диаметром до 6 мм достаточно 5–7 ударов, для более крупных (8–10 мм) – до 15.
Если остаток не поддаётся после 10 ударов, примените термический метод: нагрейте зону вокруг шурупа газовой горелкой до 200–250°C (вишнёвый цвет металла) в течение 30–40 секунд. Термическое расширение ослабит сцепление резьбы. После нагрева сразу повторите ударную процедуру – эффективность возрастает на 60%. Охлаждайте деталь естественным путём, избегая резкого погружения в воду, чтобы не вызвать трещин.
При работе с закалёнными шурупами (класс прочности 8.8 и выше) используйте биту из быстрорежущей стали (HSS) или с титановым покрытием. Стандартные биты из углеродистой стали стираются после 3–4 ударов. Для улучшения сцепления нанесите на шлиц каплю абразивной пасты (например, алмазной) или потрите биту о наждачную бумагу зернистостью P80 – это увеличит трение на 30%.
Если после серии ударов остаток провернулся на 1–2 оборота, но не вышел полностью, переключитесь на ручное выкручивание пассатижами или экстрактором. Ударная отвёртка эффективна только для начального «срыва» резьбы – дальнейшее проворачивание требует плавного крутящего момента. При срыве шлица высверлите остаток сверлом диаметром на 1–1,5 мм меньше внутреннего диаметра резьбы, затем нарежьте новую метчиком.
После извлечения очистите резьбовое отверстие метчиком соответствующего размера. Для профилактики повторных поломок смажьте новый шуруп резьбовым фиксатором (например, Loctite 243) или графитовой смазкой. При установке затягивайте с моментом, указанным в документации к детали: превышение на 20% увеличивает риск обрыва на 50%. Храните ударную отвёртку в сухом месте, периодически смазывая механизм силиконовой смазкой.
