Автоэлектрика – зона повышенных вибраций, перепадов температур и влажности. Стандартные скрутки, даже обжатые изолентой, теряют контакт уже через 5–10 тысяч километров пробега. Надежное соединение должно выдерживать не менее 10 А на 1 мм² сечения провода при температуре до +85°C и сохранять механическую прочность при ускорениях до 5g. Три ключевых параметра: электрическая проводимость, герметичность и устойчивость к коррозии.
Оптимальные методы соединения зависят от сечения провода и условий эксплуатации. Для проводов 0,5–2,5 мм² (сигнальные цепи, датчики) подходит пайка с термоусадочной трубкой – она обеспечивает сопротивление контакта <0,1 Ом и защиту от влаги класса IP67. Для силовых цепей 4–25 мм² (стартер, генератор) применяют обжимные гильзы с двойным обжимом: первый – шестигранный для механической фиксации, второй – квадратный для электрического контакта. Пресс-клещи с калиброванными матрицами снижают переходное сопротивление на 30–40% по сравнению с ручным обжимом.
Герметизация соединений критична для долговечности. Термоусадочные трубки с клеевым слоем (например, 3M 3140) сокращают риск окисления в 5 раз по сравнению с обычной изолентой. Для экстремальных условий (подкапотное пространство, днище) используют силиконовые герметики с рабочей температурой от -60°C до +200°C. Альтернатива – самосклеивающиеся ленты (3M Super 33+), которые выдерживают напряжение до 600 В и не теряют свойств при -40°C.
Ошибки при соединении приводят к падению напряжения, перегреву и возгоранию. Запрещено использовать скрутки без пайки – через 6 месяцев эксплуатации сопротивление такого соединения вырастает на 200–300%. Недопустимо применять алюминиевые гильзы для медных проводов – гальваническая пара ускоряет коррозию в 10 раз. Для проверки качества соединения используют миллиомметр: сопротивление контакта не должно превышать 0,01 Ом на 1 мм² сечения.
Какие инструменты и расходники нужны для пайки проводов в автомобиле
Для пайки проводов в автоэлектрике потребуется паяльник мощностью 40–60 Вт с тонким жалом (1–2 мм) или регулируемой температурой до 350°C. Оптимальный выбор – паяльник с керамическим нагревателем, так как он быстрее выходит на рабочую температуру и стабильнее держит нагрев. Дополнительно нужны бокорезы с острыми губками для зачистки изоляции без повреждения жил, пинцет с антистатическим покрытием для удержания мелких деталей и термоусадочная трубка диаметром от 1,5 до 6 мм в зависимости от сечения провода. Для фиксации проводов перед пайкой используйте «третью руку» с лупой или зажимы типа «крокодил».
Основной расходник – припой с флюсовым сердечником (например, ПОС-61 или Sn60Pb40) диаметром 0,8–1,2 мм. Для пайки в труднодоступных местах удобен припой в виде проволоки с канифолью внутри. Флюс выбирайте бескислотный: канифоль или спирто-канифольный раствор (ЛТИ-120), так как кислотные флюсы вызывают коррозию контактов. Для очистки жала паяльника используйте целлюлозную губку или латунную стружку – они не повреждают покрытие жала. Изоляция после пайки выполняется термоусадочной трубкой с клеевым слоем (например, 3M FP-301) или жидкой изолентой для герметизации соединений в условиях вибрации.
Для контроля качества пайки пригодится мультиметр с функцией прозвонки и проверки сопротивления. Нагревательный пистолет с регулировкой температуры (120–200°C) ускорит усадку трубок. В условиях ограниченного пространства под капотом используйте миниатюрные паяльные станции (например, Hakko FX-888D) с компактным блоком управления. Храните расходники в герметичных контейнерах, чтобы избежать окисления припоя и флюса.
Как правильно скручивать провода перед обжимом клемм в авто
Техника скрутки зависит от количества проводов и их сечения:
- Одинарная скрутка (для одного провода): зажмите жилы пассатижами у основания и скрутите по часовой стрелке на 5–7 витков с равномерным шагом. Длина скрутки – не менее 8 мм для сечений до 2,5 мм².
- Парная скрутка (два провода): сложите жилы параллельно, зажмите у основания и скрутите вместе, сделав 6–8 витков. Для сечений свыше 4 мм² используйте метод «косички» – переплетите жилы попеременно.
- Многожильная скрутка (3+ провода): разделите жилы на две группы, скрутите каждую отдельно, затем соедините группы между собой, сделав 4–5 витков.
После скрутки обязательно пропаяйте соединение оловянно-свинцовым припоем (ПОС-61) с использованием канифоли или флюса для меди. Прогревайте скрутку паяльником мощностью 60–100 Вт до полного затекания припоя между жилами – это исключит коррозию и повысит механическую прочность. Избегайте перегрева, чтобы не повредить изоляцию. Для изоляции используйте термоусадочную трубку с клеевым слоем (коэффициент усадки 2:1 или 3:1) или высокотемпературную ленту (например, 3M Super 33+).
Перед обжимом клеммы проверьте качество скрутки: потяните провода в разные стороны с усилием 5–10 Н (для сечений до 2,5 мм²) – соединение не должно разъединяться. Обжимайте клеммы только специализированным инструментом (например, кримпером с матрицей под выбранный тип клеммы: изолированные, неизолированные или двойные). Давление обжима должно соответствовать таблице производителя – недостаточная деформация приведёт к плохому контакту, избыточная – к обрыву жил.
Пошаговая инструкция по использованию термоусадочных трубок с клеевым слоем
Термоусадочные трубки с клеевым слоем (К-тип) обеспечивают герметичное соединение проводов за счет двойного эффекта: механической фиксации и адгезии клея к изоляции. Для работы потребуются: трубка с коэффициентом усадки не менее 3:1 (например, 6/2 мм), термофен с регулировкой температуры (120–150°C), стриппер для снятия изоляции, паяльник (при необходимости пайки) и абразивная губка для зачистки проводов. Диаметр трубки выбирайте так, чтобы в усаженном состоянии она плотно облегала провод: для одиночного провода сечением 1,5 мм² подойдет трубка 4/1,5 мм, для пучка из 3 проводов – 8/3 мм.
Подготовьте провода: снимите изоляцию на длину, равную 1,5 диаметра трубки (например, 6 мм для трубки 4 мм), зачистите жилы до блеска и скрутите их с шагом 10–12 витков на сантиметр. При пайке используйте припой ПОС-61 и флюс ЛТИ-120, избегая перегрева – температура пайки не должна превышать 300°C. Наденьте трубку на один из проводов до соединения, чтобы после скрутки или пайки ее можно было сдвинуть на место стыка. Если трубка не надевается из-за жесткости провода, слегка нагрейте ее феном до 50–60°C – это увеличит эластичность.
| Этап | Температура фена, °C | Время воздействия, с | Признак завершения |
|---|---|---|---|
| Предварительный нагрев | 80–100 | 5–10 | Трубка начинает сжиматься |
| Основная усадка | 120–150 | 15–20 | Клей выступает по краям |
| Фиксация | 60–80 | 30 | Трубка остыла, клей затвердел |
Сдвиньте трубку на место соединения, центрируя ее так, чтобы с каждой стороны оставался запас не менее 5 мм. Направьте поток горячего воздуха от фена на середину трубки, равномерно перемещая его к краям. Следите за появлением клея по периметру – это сигнал о герметизации. После усадки дайте соединению остыть в течение 1–2 минут, не подвергая механическим нагрузкам. Проверьте качество: трубка должна плотно облегать провод, без пузырей и непроклеенных участков. Для соединений в подкапотном пространстве используйте трубки с рабочей температурой до 125°C (например, марки TE Connectivity DR-25), для салона – до 80°C (Raychem RNF-100).

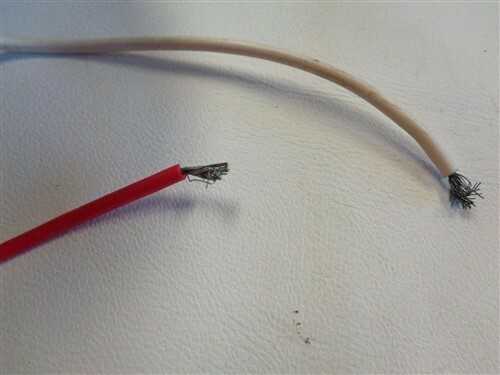

Когда и как применять опрессовку гильзами для соединения силовых проводов
Опрессовка гильзами – метод для соединения проводов сечением от 4 до 120 мм² в цепях с током свыше 20 А, где критичны механическая прочность и минимальное переходное сопротивление. Применяется в силовых линиях стартера, генератора, усилителей мощности и подключении дополнительного оборудования (лебедки, инверторы), где вибрация и температурные перепады исключают использование скруток или пайки. Гильзы из электротехнической меди (ГМЛ) или луженой меди (ГМЛ-Т) выдерживают нагрев до 200°C и обеспечивают контактное давление до 500 Н, что в 3–5 раз превышает требования ГОСТ 10434-82 для класса 1.
Технология опрессовки требует соблюдения трех параметров:
- Подбор гильзы по сечению провода с зазором не более 0,2 мм (например, для провода 25 мм² – гильза ГМЛ-25 с внутренним диаметром 6,3 мм).
- Использование шестигранных матриц с калиброванным усилием: для гильз до 35 мм² – 6–8 тс, свыше 50 мм² – 12–15 тс (данные для прессов ПГР-70, ПГР-120).
- Очистка проводов от изоляции на длину гильзы + 5 мм, зачистка до металлического блеска и обработка контактной пастой (КВТ КП-30) для защиты от окисления.
После опрессовки соединение изолируют термоусадочной трубкой с клеевым слоем (толщина стенки не менее 1,5 мм) или лентой ЛЭТСАР-КФ при температуре эксплуатации до 150°C. Проверка качества: сопротивление соединения не должно превышать 0,001 Ом на 1 мм² сечения, а усилие на разрыв – 80% от прочности целого провода.
Ошибки при сварке проводов в автоэлектрике и как их избежать
Сварка проводов в автоэлектрике требует точности – ошибки приводят к коротким замыканиям, перегреву или обрывам цепи. Одна из частых проблем – недостаточный прогрев зоны сварки. При использовании угольного электрода температура должна достигать 300–400°C, иначе соединение получится хрупким, а сопротивление возрастет на 20–30%. Контролируйте процесс термопарой или пирометром, особенно при работе с проводами сечением менее 1,5 мм².
Перегрев изоляции – вторая распространенная ошибка. При температуре выше 150°C ПВХ-изоляция плавится, а сшитый полиэтилен теряет диэлектрические свойства. Чтобы избежать этого, используйте теплоотводящие зажимы или оборачивайте провод влажной тканью на расстоянии 10–15 мм от места сварки. Для высокотемпературных участков (например, рядом с выпускным коллектором) применяйте термостойкие рукава из стекловолокна.
Неправильный выбор присадочного материала ухудшает электропроводность. Стандартные оловянно-свинцовые припои (ПОС-61) не подходят для сварки медных проводов – их удельное сопротивление в 10 раз выше меди. Используйте медные электроды с флюсом на основе буры или специализированные сварочные пасты для автоэлектрики. Для алюминиевых проводов (редко, но встречаются в старых моделях) требуется флюс Ф-64А и аргонодуговая сварка.
Игнорирование подготовки поверхности приводит к окислению и росту переходного сопротивления. Перед сваркой зачищайте провода до блеска, удаляя оксидную пленку наждачной бумагой с зернистостью 400–600. Для меди эффективен раствор лимонной кислоты (10 г на 100 мл воды), для алюминия – травление в 5% растворе едкого натра с последующей промывкой дистиллированной водой. После зачистки сразу наносите флюс, чтобы предотвратить повторное окисление.
Слишком большое сечение сварочного шва увеличивает жесткость соединения и риск обрыва при вибрации. Оптимальная длина сварного шва – 1,5–2 диаметра провода. Например, для провода 2,5 мм² длина шва должна составлять 3,75–5 мм. Избегайте наложения швов внахлест – это создает концентраторы напряжений. При сварке многожильных проводов скручивайте жилы с шагом 10–12 витков на 1 см, чтобы равномерно распределить нагрузку.
Отсутствие контроля за глубиной проплавления чревато непроваром или прожигом. При сварке угольным электродом глубина проплавления должна составлять 60–70% от диаметра провода. Для проверки используйте лупу с 10-кратным увеличением или микроомметр – сопротивление соединения не должно превышать 0,01 Ом на 1 м длины. Если при визуальном осмотре видны поры или трещины, шов бракуется и переделывается.
Неправильное охлаждение вызывает термические напряжения и микротрещины. После сварки дайте соединению остыть естественным путем до 50–60°C, затем поместите его в термоусадочную трубку с клеевым слоем. Для ускорения процесса используйте сжатый воздух, но не погружайте горячий провод в воду – резкий перепад температур снижает прочность шва на 30–40%. Завершающий этап – проверка на герметичность: нанесите мыльный раствор на соединение и подайте давление 0,2 МПа – пузырьки укажут на дефекты.
Как защитить соединения от вибрации и коррозии в подкапотном пространстве
Коррозия в подкапотном пространстве развивается из-за воздействия солей, влаги и агрессивных жидкостей (масло, антифриз). Перед соединением зачищайте провода до блеска, обрабатывайте их контактной смазкой (например, Permatex 22058 или Molykote 111) и используйте луженые наконечники. Для дополнительной защиты наносите на места пайки или обжимки слой силиконового герметика (Dow Corning 732) – он сохраняет эластичность при температурах от -60°C до +200°C и не разрушается под воздействием химикатов.
Вибрация разрушает соединения, ослабляя обжим или пайку. Применяйте двойную фиксацию: сначала обжимайте наконечник с усилием 20–30 кгс (для проводов сечением 1–6 мм²), затем пропаивайте припоем ПОС-61 с флюсом ЛТИ-120. После остывания надевайте термоусадку с клеем и фиксируйте провод к неподвижной части кузова или жгуту с помощью спиральной обмотки (например, Techflex Flexo F6). Избегайте жестких пластиковых хомутов на длинных участках – они передают вибрацию.
Для критически важных соединений (датчики, топливные форсунки) используйте разъемы с золотым или серебряным покрытием контактов (например, TE Connectivity серии MCON 1.2). После сборки обработайте разъемы диэлектрической смазкой (CRC 05094) и закройте их резиновыми колпачками. Проверяйте соединения каждые 10 000 км: ослабленные контакты увеличивают сопротивление на 0,1–0,3 Ом, что приводит к перегреву и отказу оборудования.
