Как проверить эндоскопом дизельный двигатель

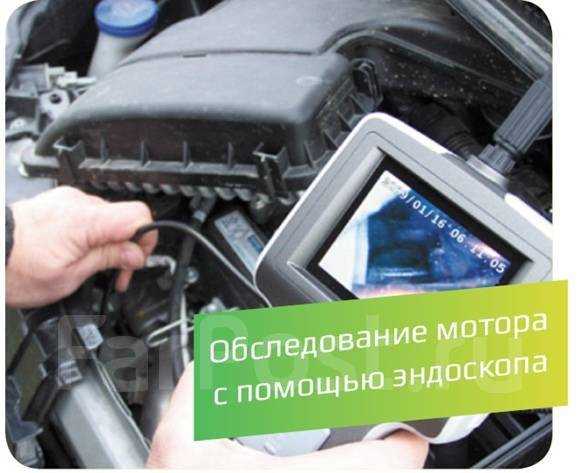

Диагностика дизельного двигателя эндоскопом – метод, позволяющий выявить скрытые дефекты без разборки агрегата. Инструмент с камерой высокого разрешения (не менее 1080p) и гибким зондом диаметром 4–8 мм проникает через свечные отверстия, форсуночные колодцы или технологические лючки. Основные зоны осмотра: поршни, гильзы цилиндров, клапаны, турбокомпрессор и масляные каналы. При температуре двигателя 20–30°C на поверхностях легче обнаружить нагар, задиры, трещины и следы износа.

Для корректной диагностики требуется эндоскоп с подсветкой не менее 500 люмен и возможностью записи видео. Перед началом работ снимите форсунки или свечи накаливания – это обеспечит доступ к камере сгорания. Очистите отверстия от нагара и масляных отложений: частицы грязи могут исказить изображение или повредить зонд. Используйте магнитный держатель для фиксации эндоскопа при осмотре вертикальных поверхностей.

Начните с осмотра поршней: обратите внимание на состояние днища (наличие трещин, прогаров), юбки (задиры, следы перегрева) и маслосъемных колец. В гильзах цилиндров проверьте хонинговку – сетка должна быть равномерной, без глубоких рисок. Клапаны осматривайте на предмет прогара, деформации и отложений на седлах. При обнаружении аномалий зафиксируйте их на видео с указанием угла поворота коленвала – это поможет при последующем ремонте.

Турбокомпрессор диагностируйте через впускной и выпускной коллекторы: ищите следы масла, задиры на лопатках и износ подшипников. В масляных каналах обращайте внимание на металлическую стружку и лаковые отложения – они свидетельствуют о проблемах с системой смазки. После осмотра протрите зонд спиртом и храните инструмент в чехле при температуре от +5 до +30°C.

Выбор эндоскопа для диагностики дизельного двигателя

Для диагностики дизельного двигателя подходят эндоскопы с диаметром зонда от 4 до 8 мм. Модели с меньшим диаметром (3–4 мм) проникают в труднодоступные места, например, через отверстия для свечей накаливания или форсунок, но имеют ограниченный угол обзора. Эндоскопы 5–8 мм обеспечивают лучшую освещённость и разрешение, но требуют больших технологических отверстий, таких как маслозаливная горловина или снятые патрубки.

Оптимальное разрешение камеры – не менее 720p (1280×720 пикселей). Бюджетные модели с разрешением 480p дают размытую картинку, что затрудняет оценку состояния поршневых колец, клапанов или гильз цилиндров. Для профессиональной диагностики рекомендуются устройства с Full HD (1920×1080) и возможностью записи видео, например, Depstech DS450 или Teslong NTS300.

Освещение критически важно при работе в затемнённых полостях двигателя. Эндоскопы с LED-подсветкой мощностью 10 000–20 000 люкс обеспечивают равномерное освещение без бликов. Избегайте моделей с фиксированной яркостью – регулируемая подсветка позволяет адаптироваться к разным условиям. Дополнительный плюс – наличие ИК-подсветки для работы в условиях сильного задымления или масляных паров.

Жёсткость и гибкость зонда зависят от задач. Полужесткие зонды (например, у Autel MaxiScope MP408) сохраняют форму при введении, что удобно для диагностики через прямые каналы. Гибкие зонды (как у Bosch FSA 740) подходят для обхода препятствий, но требуют аккуратного обращения, чтобы избежать повреждения кабеля. Длина зонда должна быть не менее 1 метра – этого достаточно для большинства легковых и грузовых дизелей.

Совместимость с диагностическими протоколами – часто недооценённый параметр. Эндоскопы с поддержкой OBD-II (например, Launch X431 Endoscope) синхронизируются с ЭБУ двигателя, позволяя сопоставлять визуальные данные с показаниями датчиков. Это ускоряет выявление причин неисправностей, таких как прорыв газов через прокладку ГБЦ или износ турбокомпрессора. Для автономной работы выбирайте модели с собственным экраном или беспроводным подключением к смартфону.

Подготовка двигателя и рабочего пространства перед осмотром

Перед началом эндоскопии дизельного двигателя убедитесь, что мотор остыл до температуры не выше 30–40°C. Работа с горячим агрегатом не только опасна, но и искажает результаты: нагар и масляные отложения на горячих поверхностях выглядят иначе, чем в холодном состоянии. Для точной диагностики используйте бесконтактный термометр – проверяйте температуру в нескольких точках блока цилиндров и головки.

Очистите поверхность двигателя от грязи и масляных подтёков. Особое внимание уделите зонам вокруг свечей накаливания, форсунок и клапанной крышки. Для удаления стойких загрязнений используйте очиститель тормозов или специализированный состав для двигателей (например, Liqui Moly Motor Clean). Избегайте попадания жидкости в воздухозаборник, систему вентиляции картера и электрические разъёмы.

Подготовьте рабочее пространство по следующим критериям:

• Освещение: минимальная освещённость – 500 люкс, идеально – 1000 люкс. Используйте светодиодные прожекторы с регулировкой угла наклона.
• Вентиляция: обеспечьте принудительный отвод выхлопных газов, если двигатель запускался для проверки компрессии или других тестов.
• Доступ: освободите пространство вокруг моторного отсека не менее чем на 1 метр с каждой стороны. Уберите инструменты, кабели и другие предметы, мешающие манёврам эндоскопом.
• Электропитание: подключите эндоскоп к стабильному источнику напряжения 12 В или используйте аккумулятор с ёмкостью не менее 20 А·ч.

Отсоедините аккумуляторную батарею, начиная с минусовой клеммы. Это исключит случайное короткое замыкание при работе с электрическими компонентами двигателя. Если планируется осмотр через отверстия форсунок или свечей накаливания, демонтируйте их заранее, используя динамометрический ключ с моментом затяжки, указанным в сервисной документации (например, для форсунок Common Rail – 25–35 Н·м).

Закройте открытые полости двигателя (впускной и выпускной коллекторы, масляные каналы) чистой ветошью или специальными заглушками. Это предотвратит попадание пыли, грязи и посторонних предметов в цилиндры и масляную систему. Для защиты резьбовых отверстий используйте пластиковые или резиновые пробки – металлические могут повредить витки.

Проверьте работоспособность эндоскопа до начала осмотра. Подключите камеру, убедитесь в чёткости изображения и исправности подсветки. Протестируйте гибкий зонд на изгиб – он должен свободно проходить через отверстия диаметром от 8 мм без заклинивания. При необходимости смажьте направляющие зонда силиконовым спреем (не используйте масла или WD-40 – они оставляют плёнку, ухудшающую видимость).

Подготовьте инструменты для фиксации результатов:

1. Ноутбук или планшет с программным обеспечением для записи видео и фото (например, OBS Studio для захвата экрана).
2. USB-флеш-накопитель ёмкостью не менее 16 ГБ для сохранения данных.
3. Маркер и стикеры для маркировки цилиндров и деталей при обнаружении дефектов.
4. Технический паспорт двигателя с эталонными параметрами (диаметр цилиндров, ход поршня, зазоры клапанов) для сравнения.

Определение точек доступа для ввода эндоскопа в цилиндры

Основные точки доступа зависят от конструкции двигателя и расположения свечей накаливания или форсунок. В большинстве дизельных агрегатов эндоскоп вводят через отверстия для свечей накаливания – их диаметр (обычно 8–12 мм) позволяет использовать стандартные насадки. Для двигателей с индивидуальными головками цилиндров (например, рядные «четвёрки» BMW N47 или V6 TDI) доступ осуществляется напрямую после демонтажа свечей. В моторах с общей головкой (как у OM642 от Mercedes) потребуется снять форсунки – их посадочные отверстия шире (14–18 мм), но требуют осторожности из-за риска повреждения уплотнений.

Альтернативные точки доступа и их особенности:

Перед вводом эндоскопа очистите отверстие от нагара и масляных отложений – частицы могут исказить изображение или повредить оптику. Для двигателей с турбонаддувом дополнительно проверьте впускной коллектор через патрубки интеркулера: здесь часто скапливается масляный налёт, указывающий на износ турбины.

Правильное подключение и настройка эндоскопа перед использованием

Перед началом диагностики убедитесь, что эндоскоп совместим с вашим устройством управления. Большинство современных моделей работают через USB-C или Wi-Fi, но для старых версий может потребоваться адаптер OTG. Проверьте технические характеристики эндоскопа: разрешение не менее 1080p, угол обзора от 70° и наличие подсветки с регулировкой яркости. Без этих параметров детализация изображения будет недостаточной для выявления микротрещин или нагара на поршнях.

Подключите эндоскоп к смартфону или планшету через соответствующий разъем. Если используется беспроводная модель, скачайте фирменное приложение производителя – сторонние программы часто не поддерживают все функции камеры. При первом запуске обновите прошивку устройства, если доступно: производители исправляют баги, влияющие на стабильность изображения и задержку сигнала.

Настройте фокусировку перед введением эндоскопа в двигатель. Вращайте кольцо на объективе до достижения максимальной резкости на тестовом объекте, например, листе бумаги с текстом. Расстояние до объекта должно быть 10–30 мм – это оптимальный диапазон для большинства моделей. Избегайте касания объектива к деталям двигателя: даже микроцарапины снизят качество съемки.

Отрегулируйте яркость подсветки в зависимости от условий осмотра. В темных полостях двигателя (например, в цилиндрах) установите 80–100% мощности, но не перегревайте светодиоды – длительная работа на максимуме сокращает их ресурс. Для осмотра поверхностей с отражающими свойствами (клапаны, головка блока) снизьте яркость до 40–60%, чтобы избежать засветки.

Проверьте стабильность соединения перед началом диагностики. Для проводных эндоскопов используйте USB-удлинитель с ферритовым фильтром, если кабель короче 1,5 м – это снизит помехи. Беспроводные модели тестируйте на расстоянии не более 3 м от устройства управления, иначе возможны разрывы связи. Запустите режим записи в приложении и убедитесь, что видео не прерывается и не искажается.

Настройте параметры съемки в приложении: выберите формат MP4 с битрейтом не ниже 10 Мбит/с для сохранения детализации. Включите функцию стабилизации изображения, если она доступна – вибрации двигателя или руки могут смазать картинку. Для осмотра труднодоступных мест активируйте режим «рыбий глаз» (если поддерживается), но помните, что он искажает пропорции объектов.

Перед введением эндоскопа в двигатель протестируйте его на герметичность. Погрузите камеру в емкость с водой на 30 секунд – появление пузырьков укажет на повреждение корпуса. Очистите объектив спиртовой салфеткой и протрите сухой микрофиброй. Храните эндоскоп в защитном чехле при температуре от +5 до +35°C – экстремальные условия приводят к запотеванию линз или выходу из строя электроники.

Пошаговая инструкция по осмотру поршней и стенок цилиндров

Снимите форсунки или свечи накаливания, предварительно очистив посадочные места от нагара и масла. Используйте магнитный съемник для форсунок, чтобы избежать падения мелких деталей в цилиндр. Если двигатель оборудован системой Common Rail, отключите топливопроводы и заглушите их, чтобы исключить протечки. Прокрутите коленвал вручную на 2–3 оборота – это поможет удалить остатки масла с поверхности поршня и стенок.

1. Введите зонд эндоскопа в цилиндр через отверстие форсунки или свечи накаливания. Начинайте осмотр с верхней части поршня: обратите внимание на состояние днища. Норма – равномерный светло-серый нагар без трещин, оплавлений или эрозии. Черные маслянистые отложения указывают на износ маслосъемных колец или направляющих клапанов.
2. Опустите зонд ниже, осматривая юбку поршня. Допустимы мелкие риски глубиной до 0,05 мм – следы приработки. Глубокие задиры (более 0,1 мм) или вертикальные борозды свидетельствуют о перегреве, попадании абразивных частиц или детонации. Проверьте наличие следов масла на юбке: его избыток говорит о неисправности системы вентиляции картера.
3. Переместите зонд к стенкам цилиндра. Идеальная поверхность – гладкая, с едва заметными хонинговальными рисками под углом 45–60°. Если риски стерты или заменены продольными царапинами, цилиндр требует расточки. Обратите внимание на верхнюю мертвую точку (ВМТ): здесь часто образуется кольцевая канавка из-за износа гильзы – ее глубина не должна превышать 0,03 мм.

Оцените состояние поршневых колец. Для этого прокрутите коленвал стартером (без запуска двигателя) и наблюдайте за кольцами через эндоскоп. Исправные кольца должны свободно перемещаться в канавках, не заедать и не иметь сколов. Если кольца покрыты толстым слоем нагара или заклинены, это указывает на закоксовывание – требуется промывка или замена. Проверьте зазор между кольцом и канавкой: вставьте щуп 0,05 мм – он не должен проходить свободно.

• Зафиксируйте обнаруженные дефекты с помощью фото или видео через эндоскоп. Для точной оценки износа используйте масштабную сетку на экране прибора: сравните фактические размеры дефектов с допусками производителя. Например, для двигателей VW TDI допустимый износ гильзы – не более 0,08 мм на диаметр.
• После осмотра всех цилиндров сравните результаты. Разница в состоянии поршней и стенок более чем на 20% указывает на неравномерный износ, вызванный проблемами с системой охлаждения или смазки. Запишите данные в таблицу: номер цилиндра, тип дефекта, его размеры и расположение.

Очистите зонд эндоскопа от масла и нагара сразу после осмотра. Используйте безворсовую салфетку, смоченную в спирте или специальном очистителе для оптики. Храните прибор в чехле с силикагелем, чтобы избежать запотевания линзы. Если во время осмотра обнаружены критические дефекты (трещины на поршне, глубокие задиры гильзы), немедленно прекратите диагностику и подготовьте двигатель к ремонту.

Для двигателей с пробегом свыше 200 000 км дополнительно проверьте состояние вкладышей шатунов. Снимите поддон картера и осмотрите нижнюю часть цилиндров через эндоскоп с удлиненным зондом. Наличие металлической стружки на вкладышах или следов перегрева (сине-фиолетовый оттенок) требует замены шатунных подшипников. В таких случаях осмотр поршней и стенок цилиндров – лишь часть комплексной диагностики.

Анализ состояния клапанов и камеры сгорания через эндоскоп

Начните с осмотра впускных и выпускных клапанов. Обращайте внимание на следующие признаки:

Камера сгорания требует особого внимания к состоянию поршня и стенок цилиндра. При осмотре фиксируйте наличие задиров, эрозии или алюминиевых наплывов на поверхности поршня – это указывает на перегрев или масляное голодание. Нагар в камере толщиной более 1 мм снижает теплоотдачу и увеличивает риск детонации. Для дизельных двигателей с непосредственным впрыском критично состояние распылителей форсунок: следы топливных струй на поршне свидетельствуют о неравномерном распылении, что приводит к локальному перегреву.

Оцените состояние седел клапанов. Износ или выработка седла проявляются в виде кольцевых канавок глубиной более 0,2 мм – это нарушает герметичность прилегания клапана и снижает компрессию. При обнаружении таких дефектов требуется притирка или замена седел. Также проверьте наличие масляных отложений на стенках камеры: их присутствие в сочетании с повышенным расходом масла указывает на износ маслосъемных колпачков или поршневых колец.

После осмотра сравните полученные данные с заводскими допусками. Например, для двигателей Cummins ISF2.8 допустимая толщина нагара на поршне – не более 0,8 мм, а зазор между клапаном и седлом – до 0,05 мм. При превышении этих значений рекомендуется провести раскоксовку (для нагара) или механическую обработку головки блока (для изношенных седел). Зафиксируйте результаты в отчете с фотографиями дефектов – это упростит повторную диагностику после ремонта.

Выявление типичных дефектов дизельного двигателя при эндоскопии

Эндоскопия дизельного двигателя позволяет выявить критические дефекты на ранних стадиях, когда их устранение обходится в 3–5 раз дешевле, чем при полном отказе агрегата. Наиболее частые повреждения локализуются в камере сгорания, поршневой группе и клапанном механизме. При осмотре обращают внимание на цвет нагара, наличие трещин и следов износа, которые указывают на конкретные неисправности.

Основные дефекты и их признаки:

• Прогар поршней – темные пятна с оплавленными краями, часто сопровождаются трещинами в зоне камеры сгорания. Причина: детонация, перегрев или некачественное топливо. Рекомендация: проверка системы охлаждения и форсунок на распыл.
• Износ гильз цилиндров – продольные риски, задиры или овальность свыше 0,05 мм. Признак: повышенный расход масла (более 0,5 л на 1000 км). Требуется замер компрессии и анализ масла на металлическую стружку.
• Разрушение клапанов – сколы на тарелках, трещины в стержнях или прогар седел. Визуально заметны при осмотре через свечные отверстия. Причина: неправильная регулировка зазоров или перегрев.
• Нагар на форсунках – черные отложения или белый налет на распылителях. Указывает на неполное сгорание топлива или износ плунжерных пар. Необходима проверка давления впрыска (для Common Rail – 1600–2000 бар).

Особое внимание уделяют состоянию турбокомпрессора. При эндоскопии через впускной коллектор выявляют:

1. Задиры на лопатках турбины – следствие масляного голодания или попадания абразивных частиц. Сопровождается сизым дымом из выхлопа.
2. Износ подшипников – люфт вала более 0,1 мм, видимый при осмотре через маслозаборное отверстие. Приводит к падению давления наддува на 20–30%.
3. Коксование маслоотводящих каналов – отложения в виде твердой корки, снижающие эффективность смазки. Требует промывки системы или замены турбины.

Коррозия и трещины в головке блока цилиндров (ГБЦ) – распространенная проблема дизелей с алюминиевыми ГБЦ. При эндоскопии через отверстия форсунок или свечей накаливания обнаруживают:

• Микротрещины в перемычках между клапанами – проявляются как темные линии с окисленными краями. Причина: термоусталость или гидроудар.
• Коррозия каналов охлаждения – рыхлые отложения ржавчины, сужающие проходное сечение. Приводит к локальному перегреву и деформации ГБЦ.
• Прогар прокладки ГБЦ – следы антифриза на поршнях или масляная эмульсия в расширительном бачке. Подтверждается тестом на угар газов в системе охлаждения.

Для точной диагностики используют эндоскопы с разрешением не менее 1080p и подсветкой 5000 люкс. При обнаружении дефектов фиксируют их координаты (номер цилиндра, глубина ввода эндоскопа) и делают снимки с масштабной линейкой. Критические повреждения – трещины длиной более 5 мм, задиры глубиной свыше 0,1 мм, прогар клапанов – требуют демонтажа ГБЦ или двигателя для капитального ремонта.
