Как работает зарядное устройство для аккумулятора

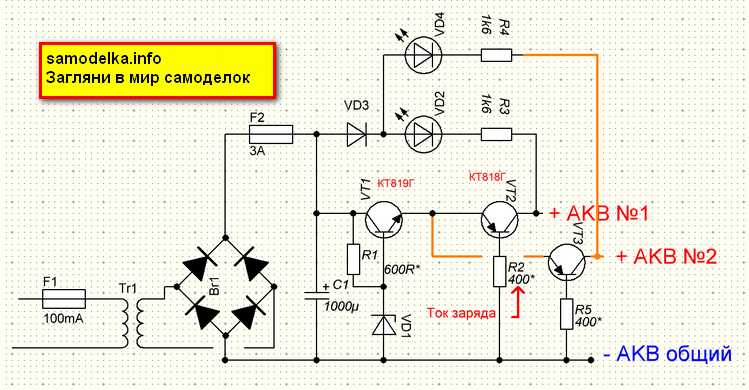

Зарядное устройство преобразует переменный ток из сети (220 В, 50 Гц) в постоянный с параметрами, соответствующими требованиям аккумулятора. Для свинцово-кислотных батарей напряжение заряда составляет 14,4–14,8 В при токе 10–20% от ёмкости (например, 6 А для АКБ на 60 А·ч). Литий-ионные аккумуляторы требуют точного контроля: 4,2 В на ячейку с ограничением тока до 0,5–1C (где C – ёмкость в А·ч). Превышение этих значений приводит к деградации электролита или тепловому разгону.

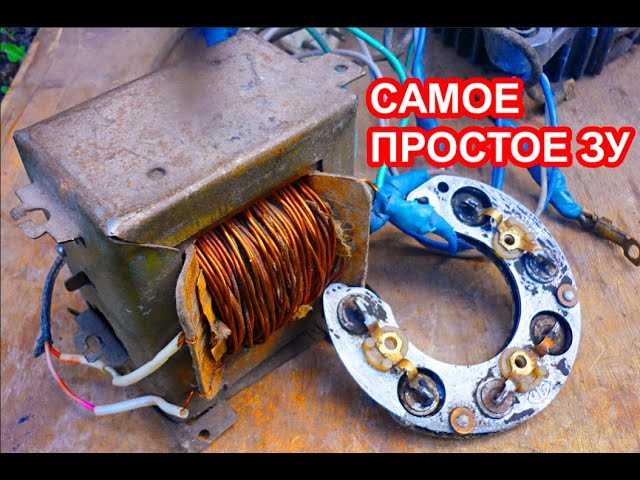

В основе работы – импульсный преобразователь, состоящий из выпрямителя, высокочастотного трансформатора и ШИМ-контроллера. Современные устройства используют топологии buck (понижающие) или buck-boost (универсальные) с КПД до 95%. Частота преобразования достигает 100–500 кГц, что позволяет уменьшить габариты трансформатора и фильтрующих конденсаторов. Для защиты от перезаряда применяются микроконтроллеры с обратной связью по напряжению и температуре.

Режимы заряда зависят от типа аккумулятора. Свинцово-кислотные батареи заряжаются в три этапа: постоянным током (до 80% ёмкости), постоянным напряжением (до 100%) и поддерживающим зарядом (2,25–2,3 В на ячейку). Литий-ионные – по алгоритму CC-CV: сначала постоянный ток (например, 0,5C), затем постоянное напряжение с постепенным снижением тока до 3–5% от начального. Игнорирование этих этапов сокращает ресурс батареи на 30–50%.

Ключевые параметры при выборе зарядного устройства: диапазон входного напряжения (100–240 В для универсальных моделей), выходной ток (должен соответствовать ёмкости АКБ), наличие балансировки (для LiPo/LiFePO₄) и защита от короткого замыкания. Для автомобильных аккумуляторов оптимальны устройства с функцией десульфатации – они восстанавливают ёмкость до 70% при помощи импульсов высокого напряжения (до 16 В).

Какие типы аккумуляторов требуют разных зарядных устройств

Свинцово-кислотные аккумуляторы (SLA) делятся на три подтипа: заливные, гелевые и AGM. Для заливных требуется зарядное устройство с возможностью компенсации потерь электролита и поддержания напряжения на уровне 2,25–2,4 В на элемент. Гелевые и AGM работают с устройствами, обеспечивающими стабильное напряжение 2,3–2,45 В на элемент и ограничение тока до 0,2C (где C – ёмкость в А·ч). Превышение этих параметров приводит к необратимому повреждению электролита.

Литий-ионные (Li-ion) и литий-полимерные (LiPo) аккумуляторы требуют зарядных устройств с контролем напряжения и тока по алгоритму CC/CV (постоянный ток/постоянное напряжение). На первом этапе ток поддерживается на уровне 0,5–1C до достижения напряжения 4,2 В на элемент, затем напряжение фиксируется, а ток снижается до 3–5% от C. Устройства без балансировки ячеек или защиты от перезаряда (>4,25 В) опасны – риск возгорания возрастает в 12 раз при превышении порога на 0,1 В.

Никель-металлгидридные (NiMH) аккумуляторы заряжаются импульсными или линейными устройствами с дельта-пик детекцией. Оптимальный ток – 0,1–0,3C, напряжение на элемент – 1,4–1,6 В. Зарядные устройства без функции отключения при достижении пика напряжения (обычно +10–30 мВ от базового) вызывают перегрев и сокращение срока службы на 40–60%. Для быстрой зарядки (1C) требуется дополнительный контроль температуры – превышение 45°C критично.

Никель-кадмиевые (NiCd) аккумуляторы менее чувствительны к перезаряду, но требуют устройств с возможностью разряда перед зарядкой для устранения «эффекта памяти». Ток заряда – 0,1–0,2C, напряжение на элемент – 1,4–1,5 В. Устройства без режима разряда снижают ёмкость на 15–25% после 50 циклов. Для промышленных NiCd-батарей используют зарядные станции с контролем температуры и автоматическим переключением на поддерживающий режим (0,05C).

Литий-железо-фосфатные (LiFePO4) аккумуляторы заряжаются до 3,6–3,65 В на элемент с током 0,5–1C. В отличие от Li-ion, они устойчивы к перезаряду (до 3,8 В), но чувствительны к низким температурам – заряд при <0°C снижает ресурс на 30%. Зарядные устройства для LiFePO4 должны иметь защиту от глубокого разряда (<2 В на элемент) и балансировку ячеек с точностью ±5 мВ. Для систем с последовательным соединением >4 элементов рекомендуется использовать BMS (Battery Management System) с активным балансиром.

Как зарядное устройство определяет уровень заряда батареи

Современные зарядные устройства используют комбинацию методов для оценки состояния аккумулятора: измерение напряжения, контроль тока и анализ внутреннего сопротивления. Для свинцово-кислотных батарей ключевым параметром выступает напряжение разомкнутой цепи (OCV), которое при 100% заряде составляет 12,6–12,8 В для 12-вольтовой системы. Литий-ионные аккумуляторы требуют более сложного подхода – здесь учитывается не только напряжение (4,2 В на ячейку при полном заряде), но и кулоновский подсчет заряда, прошедшего через батарею.

Микроконтроллеры в интеллектуальных зарядных устройствах отслеживают динамику изменения напряжения во время заряда. Например, при достижении 80% ёмкости литий-ионной батареи напряжение начинает расти быстрее, что служит сигналом для перехода в режим подзарядки малым током (CV-фаза). Для NiMH-аккумуляторов характерно резкое падение напряжения на 10–15 мВ после полного заряда – этот эффект (negative delta V) используется для автоматического отключения.

Внутреннее сопротивление батареи (ESR) измеряется импульсными методами: устройство подает короткий токовый импульс и анализирует падение напряжения. У разряженного литий-ионного аккумулятора ESR может увеличиваться на 30–50% по сравнению с заряженным состоянием. Для свинцово-кислотных батарей критическим считается рост ESR выше 20 мОм на ячейку – это указывает на сульфатацию пластин или потерю ёмкости.

Температурный мониторинг интегрирован в большинство современных зарядных устройств. Термисторы или цифровые датчики отслеживают нагрев батареи: превышение 45°C для литий-ионных и 50°C для свинцово-кислотных аккумуляторов автоматически снижает зарядный ток или останавливает процесс. Для LiFePO4-батарей допустимый диапазон шире – до 60°C, но при этом напряжение заряда корректируется с шагом 3 мВ/°C.

Алгоритмы адаптивного заряда используют данные о предыдущих циклах. Устройство сохраняет в памяти кривые разряда и заряда, корректируя параметры для компенсации старения батареи. Например, если ёмкость аккумулятора снизилась на 20%, зарядное устройство уменьшит ток на 15–20% в фазе постоянного тока (CC) для предотвращения перегрева и продления ресурса.

Для точного определения уровня заряда (SoC) в промышленных системах применяют методы импедансной спектроскопии. Устройство подает сигналы разной частоты (от 0,1 Гц до 1 кГц) и анализирует отклик батареи. На низких частотах измеряется сопротивление электролита, на высоких – характеристики двойного электрического слоя. Этот метод позволяет определить SoC с погрешностью менее 3% даже для частично деградировавших аккумуляторов.

При выборе зарядного устройства обращайте внимание на наличие функции балансировки для многоячеечных батарей. Устройства с активной балансировкой (ток до 1 А на ячейку) выравнивают напряжение между элементами с точностью до 5 мВ, предотвращая перезаряд слабых ячеек. Для литий-ионных аккумуляторов это критично – разбалансировка на 0,1 В сокращает срок службы на 15–20%.

Основные этапы процесса зарядки: от подключения до отключения

Процесс зарядки аккумулятора начинается с правильного подключения клемм. Полярность критически важна: красный провод (+) соединяется с положительной клеммой, черный (–) – с отрицательной. Ошибка вызовет короткое замыкание или повреждение АКБ. Для свинцово-кислотных аккумуляторов напряжение разомкнутой цепи (НРЦ) перед зарядкой должно быть не ниже 11,8 В – при меньших значениях требуется восстановление или замена.

После подключения зарядное устройство (ЗУ) проводит диагностику. Современные модели проверяют внутреннее сопротивление, температуру и остаточную емкость. Если аккумулятор имеет сульфатацию пластин (характерно для глубоко разряженных АКБ), ЗУ может перейти в режим десульфатации, подавая импульсы тока высокой частоты (до 1 кГц) с амплитудой 1–3 А.

На этапе основной зарядки применяются разные алгоритмы в зависимости от типа аккумулятора:

• CC/CV (постоянный ток/постоянное напряжение) – стандарт для Li-ion и LiFePO₄. Ток поддерживается на уровне 0,5–1C (C – емкость в А·ч) до достижения порогового напряжения (4,2 В для Li-ion, 3,65 В для LiFePO₄), затем переключается на стабилизацию напряжения.
• Трехступенчатая зарядка – для свинцово-кислотных АКБ: 1) заряд постоянным током (0,1–0,3C) до 14,4–14,8 В; 2) абсорбция (напряжение фиксируется, ток падает); 3) подзарядка малым током (0,01–0,05C) для компенсации саморазряда.
• Импульсная зарядка – используется для NiMH и NiCd, где ток подается короткими импульсами с паузами для снижения нагрева и газовыделения.

Контроль температуры – обязательное условие безопасной зарядки. Для Li-ion аккумуляторов превышение 45°C приводит к деградации электролита и риску возгорания. ЗУ с термодатчиком автоматически снижают ток или останавливают процесс при достижении критических значений. Свинцово-кислотные АКБ при зарядке нагреваются до 30–40°C – при 50°C требуется принудительное охлаждение или снижение тока на 50%.

Завершение зарядки определяется по нескольким параметрам:

1. Снижение тока до 3–5% от начального (для свинцово-кислотных – до 0,01C).
2. Стабилизация напряжения в течение 2–3 часов (для Li-ion – ±0,01 В).
3. Достижение заданной емкости (для интеллектуальных ЗУ – по расчету на основе интеграции тока).

Для Li-ion аккумуляторов перезаряд выше 4,2 В сокращает ресурс на 20–30% за цикл. Встроенные BMS (системы управления батареей) отключают заряд при превышении порога, но дешевые ЗУ могут не иметь такой защиты.

После отключения ЗУ напряжение на клеммах аккумулятора постепенно снижается. Для свинцово-кислотных АКБ норма – падение на 0,1–0,2 В в течение 1 часа (эффект «отдыха»). Если напряжение падает быстрее, это указывает на высокий саморазряд или внутренние повреждения. Li-ion аккумуляторы стабилизируются на уровне 3,7–3,9 В через 30–60 минут.

Хранение заряженного аккумулятора требует соблюдения условий:

• Свинцово-кислотные – при 50–70% заряда и температуре 10–25°C (саморазряд – 3–5% в месяц).
• Li-ion – при 40–60% заряда и температуре 15°C (саморазряд – 1–2% в месяц).
• NiMH – при полном заряде и температуре ниже 20°C (саморазряд – до 30% в месяц).

Периодическая подзарядка (раз в 3–6 месяцев) предотвращает глубокий разряд и сульфатацию.

Типичные ошибки при зарядке:

• Использование ЗУ с несоответствующим алгоритмом (например, зарядка Li-ion по методу CC/CV для свинцовых АКБ).
• Превышение рекомендованного тока (для Li-ion – выше 1C без системы балансировки).
• Зарядка при отрицательных температурах (ниже 0°C для Li-ion, ниже –10°C для свинцовых).
• Игнорирование сигналов ЗУ (мигание индикаторов, звуковые предупреждения).

Для продления срока службы аккумулятора рекомендуется использовать ЗУ с функцией балансировки (для Li-ion), избегать глубоких разрядов (ниже 20% емкости) и не оставлять АКБ подключенной к ЗУ после завершения зарядки.

Почему важно соблюдать ток и напряжение при зарядке

Превышение допустимого тока или напряжения приводит к необратимым последствиям для аккумулятора. Например, для свинцово-кислотных АКБ максимальное напряжение зарядки составляет 2.4 В на банку (14.4 В для 12-вольтовой батареи). При превышении на 0.2 В начинается интенсивное газовыделение, разрушающее активную массу пластин и сокращающее ресурс на 30–50%. Литий-ионные элементы теряют до 20% емкости после 50 циклов при зарядке током выше 1C (где C – номинальная емкость). Для LiFePO₄ критическое напряжение – 3.65 В на ячейку; превышение на 0.1 В снижает количество циклов с 2000 до 500.

• Ток зарядки:
  1. Свинцовые АКБ: 10–30% от емкости (например, 5–15 А для 50 А·ч).
  2. Li-ion: 0.5–1C (для 2000 мА·ч – 1–2 А).
  3. NiMH: 0.1–0.3C (0.2–0.6 А для 2000 мА·ч).
• Напряжение:
  1. Свинцовые: 14.4–14.8 В (плавающий режим – 13.5–13.8 В).
  2. Li-ion: 4.2 В ±0.05 В на ячейку.
  3. LiFePO₄: 3.6–3.65 В на ячейку.

Используйте зарядные устройства с контролем параметров: для литиевых батарей – с балансиром, для свинцовых – с температурной компенсацией (снижение напряжения на 0.03 В/°C при температуре выше 25°C). Несоблюдение режимов приводит к перегреву, вздутию или возгоранию.

Как защита от перезаряда и короткого замыкания работает внутри устройства

Защита от перезаряда реализуется через микроконтроллер или специализированную ИС (например, TP4056, BQ24195), которая непрерывно отслеживает напряжение на клеммах аккумулятора. При достижении порогового значения – обычно 4,2 В для Li-ion или 2,45 В на банку для NiMH – контроллер переключает схему в режим капельного заряда или полностью отключает питание. В дешёвых устройствах используется простой компаратор с гистерезисом, но он менее точен и может допускать колебания напряжения до ±50 мВ, что сокращает ресурс батареи.

В современных зарядных устройствах применяются многоуровневые алгоритмы, такие как CC/CV (постоянный ток/постоянное напряжение), где после достижения порога напряжения ток плавно снижается до 3–5% от номинального. Это предотвращает перегрев и деградацию электролита. Для LiPo-аккумуляторов критически важно не превышать 4,35 В, иначе начинается необратимое разложение катода с выделением кислорода.

Защита от короткого замыкания (КЗ) строится на базе быстродействующих ключей – MOSFET-транзисторов или твердотельных реле. При резком падении сопротивления нагрузки (ниже 0,1 Ом) срабатывает датчик тока, который размыкает цепь за 10–50 мкс. В бюджетных моделях используется биметаллический предохранитель, но его время реакции достигает 100 мс, что недостаточно для защиты чувствительных элементов.

В промышленных зарядных станциях применяются гальванически развязанные схемы с оптопарами, исключающие влияние помех на логику контроллера. Например, в устройствах для свинцово-кислотных батарей порог срабатывания по току выставляется на уровне 1,5×Iном, а для литиевых – 3×Iном. Превышение этих значений приводит к мгновенному разрыву цепи с последующим самовосстановлением после устранения КЗ.

Термозащита интегрируется через NTC-термисторы, размещённые в непосредственной близости от аккумулятора. При нагреве выше 45°C для Li-ion или 60°C для NiCd контроллер снижает зарядный ток или останавливает процесс. В некоторых моделях используется двухзонная термозащита: при 70°C срабатывает аварийное отключение, а при 80°C – необратимая блокировка до ручного сброса.

Для предотвращения обратного тока в цепь встраивается диод Шоттки или синхронный выпрямитель. При отключении питания диод блокирует разряд аккумулятора через схему зарядки, что особенно критично для устройств с низким внутренним сопротивлением. В высокоточных системах применяются активные схемы на MOSFET с сопротивлением канала <0,1 Ом, минимизирующие потери энергии.

В зарядных устройствах с функцией балансировки (например, для LiFePO4) защита от дисбаланса реализуется через отдельные каналы контроля напряжения на каждой банке. Если разница превышает 30 мВ, контроллер корректирует ток заряда для выравнивания потенциалов. Без этой функции перезаряд одной из банок приводит к её выходу из строя, что снижает ёмкость всей батареи на 20–40% уже после 50 циклов.

Что происходит с аккумулятором при неправильной зарядке

При превышении рекомендованного напряжения зарядки (например, 14,8 В вместо 14,4 В для свинцово-кислотных АКБ) начинается интенсивное разложение электролита. Водород и кислород выделяются в виде газа, что приводит к снижению уровня жидкости и увеличению концентрации серной кислоты. Это ускоряет сульфатацию пластин – образование нерастворимых кристаллов сульфата свинца, которые блокируют активную поверхность и снижают емкость на 20–40% уже после 5–10 циклов перезаряда.

Зарядка током выше 0,3C (где C – емкость аккумулятора) вызывает перегрев электролита. Для литий-ионных батарей превышение тока на 50% сокращает срок службы на 30–50% из-за деградации анода и катода. Температура внутри корпуса может достигать 60°C, что провоцирует разложение сепаратора и риск короткого замыкания. В никель-металлгидридных АКБ это приводит к «эффекту памяти» – потере до 15% емкости за один цикл.

Недозаряд (остановка зарядки при 80–90% вместо 100%) для литий-полимерных аккумуляторов вызывает неравномерное распределение ионов лития. Это формирует дендриты – металлические наросты, которые прорастают через сепаратор и вызывают внутреннее замыкание. Вероятность возгорания таких батарей увеличивается в 3–5 раз. Для свинцовых АКБ хронический недозаряд приводит к сульфатации пластин уже через 20–30 циклов.

Использование зарядного устройства с неподходящим алгоритмом (например, импульсное вместо постоянного тока для гелевых АКБ) разрушает структуру электролита. Гелевые батареи теряют до 70% емкости за 50 циклов при неправильном режиме. В литий-железо-фосфатных (LiFePO4) аккумуляторах это вызывает расслоение катодного материала, что снижает напряжение разряда на 0,2–0,3 В и увеличивает внутреннее сопротивление на 10–15%.

Зарядка при отрицательных температурах (ниже -5°C для свинцовых и ниже 0°C для литиевых АКБ) приводит к кристаллизации электролита. В литий-ионных батареях это вызывает необратимое снижение емкости на 5–10% за один цикл. Для свинцовых аккумуляторов замерзание электролита деформирует пластины, что приводит к их осыпанию и короткому замыканию. Восстановление таких батарей невозможно.

Отсутствие балансировки при зарядке литий-ионных сборок (например, в электромобилях) приводит к перезаряду отдельных ячеек. Разница в напряжении между ячейками более 0,1 В вызывает их деградацию в 2–3 раза быстрее. В худшем случае это провоцирует тепловой разгон – неконтролируемое повышение температуры до 800°C, сопровождающееся возгоранием или взрывом. Современные BMS (системы управления батареей) отключают зарядку при превышении 4,2 В на ячейку, но их отсутствие или неисправность делает процесс опасным.

Регулярная зарядка до 100% емкости для литий-ионных аккумуляторов сокращает срок службы на 20–30% из-за окисления катода. Оптимальный диапазон – 20–80%. Для свинцовых АКБ глубокий разряд (ниже 10,5 В) вызывает необратимую сульфатацию за 3–5 циклов. Использование «быстрой зарядки» с током выше 1C для литиевых батарей увеличивает внутреннее сопротивление на 0,5–1 мОм за каждые 100 циклов, что снижает отдаваемую мощность на 10–15%.
