Сцепление – это механизм, передающий крутящий момент от двигателя к коробке передач и обеспечивающий плавное начало движения или переключение скоростей. В большинстве легковых автомобилей используется фрикционное однодисковое сцепление, состоящее из маховика, нажимного диска, ведомого диска с фрикционными накладками и выжимного подшипника. Ведомый диск зажат между маховиком и нажимным диском с усилием 400–800 кгс, что обеспечивает передачу момента без проскальзывания.
Принцип работы основан на силе трения. При нажатии на педаль сцепления выжимной подшипник воздействует на диафрагменную пружину нажимного диска, освобождая ведомый диск. В этот момент крутящий момент не передается, что позволяет переключать передачи. После отпускания педали пружина возвращает нажимной диск в исходное положение, снова зажимая ведомый диск. Ключевой параметр – усилие прижима, которое зависит от жесткости пружины и диаметра диска (обычно 180–240 мм для легковых авто).
Срок службы сцепления зависит от условий эксплуатации. В городском режиме с частыми стартами и остановками ресурс снижается до 50–80 тыс. км, на трассе может достигать 150 тыс. км. Признаки износа: пробуксовка при резком разгоне, вибрация педали, затрудненное переключение передач. Для продления ресурса рекомендуется избегать длительного удержания педали в нажатом состоянии (например, на светофорах) и не «бросать» сцепление при старте.
В гидравлических приводах сцепления важно контролировать уровень жидкости в бачке (DOT 4) и проверять герметичность системы каждые 20 тыс. км. Утечка жидкости приводит к падению давления и неполному выключению сцепления. В механических приводах (тросовых) критичен износ троса – при растяжении свыше 5 мм требуется регулировка или замена.
При замене сцепления рекомендуется устанавливать комплект: ведомый диск, нажимной диск и выжимной подшипник. Использование неоригинальных деталей может привести к неравномерному износу или вибрациям. После установки обязательна прокачка гидропривода (если он есть) и проверка свободного хода педали (6–12 мм для большинства автомобилей).
Какие детали входят в состав механизма сцепления и их назначение
Механизм сцепления состоит из двух основных групп деталей: ведущей и ведомой частей, а также элементов привода. Каждая из них выполняет строго определённую функцию, обеспечивая передачу крутящего момента от двигателя к коробке передач без рывков и проскальзываний.
В ведущую часть входят:
- Маховик – массивный диск, закреплённый на коленчатом валу двигателя. Служит опорой для нажимного диска и гасит крутильные колебания. Изготавливается из чугуна или стали, часто имеет зубчатый венец для стартера. Толщина рабочей поверхности – 8–12 мм, при износе до 0,3 мм требует замены.
- Нажимной диск (корзина) – стальной корпус с лепестками диафрагменной пружины. Прижимает ведомый диск к маховику с усилием 400–800 кгс. Лепестки пружины изготавливаются из термообработанной стали 65Г, их износ свыше 0,5 мм приводит к неполному выключению сцепления.
- Диафрагменная пружина – коническая пружина, создающая необходимое усилие прижима. Работает в паре с выжимным подшипником. При поломке лепестков сцепление «ведёт» или пробуксовывает. Ресурс – 100–150 тыс. км при правильной эксплуатации.
Ведомая часть представлена:

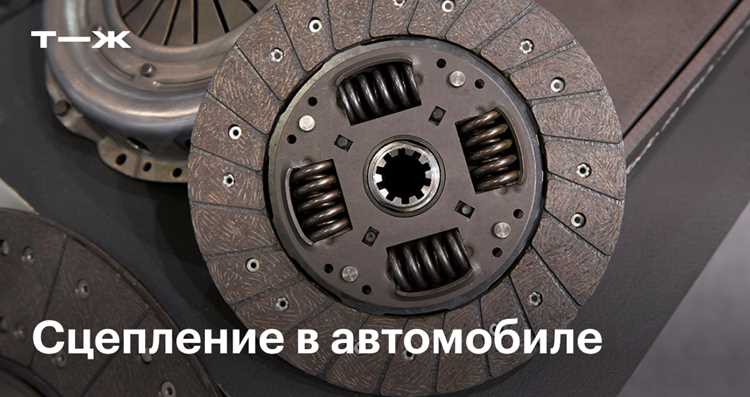

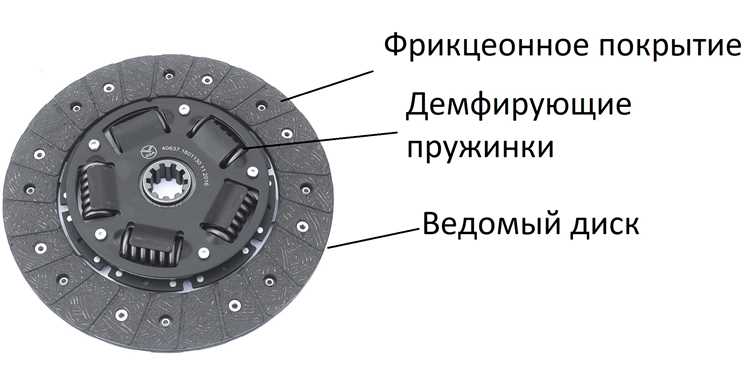

- Ведомый диск – стальной диск с фрикционными накладками и демпферными пружинами. Накладки изготавливаются из композитных материалов (кевлар, углеродное волокно) или металлокерамики. Толщина новых накладок – 3,5–4 мм, предельный износ – 0,5 мм. Демпферные пружины гасят крутильные колебания, предотвращая разрушение трансмиссии.
- Ступица ведомого диска – шлицевое соединение, передающее крутящий момент на первичный вал коробки передач. Шлицы смазываются консистентной смазкой (например, Литол-24), недостаток смазки приводит к заклиниванию и рывкам при переключении передач.
Привод сцепления бывает механическим, гидравлическим или электромеханическим. В гидравлическом приводе используются:
- Главный цилиндр сцепления – преобразует усилие педали в давление жидкости. Диаметр поршня – 19–22 мм. При падении уровня жидкости в бачке ниже отметки «MIN» в систему попадает воздух, что требует прокачки.
- Рабочий цилиндр – передаёт давление на вилку выключения сцепления. Диаметр поршня – 22–25 мм. Утечка жидкости через манжеты приводит к «проваливанию» педали.
- Вилка выключения сцепления – стальной рычаг, перемещающий выжимной подшипник. Износ опорных точек вилки свыше 1 мм вызывает неравномерное выключение сцепления.
- Выжимной подшипник – шариковый или роликовый подшипник, нажимающий на лепестки диафрагменной пружины. Работает в условиях высоких нагрузок (до 1000 Н) и температур (до 200°C). Смазка – термостойкая (например, МС-1000). Шум при нажатии педали указывает на необходимость замены.
В механическом приводе вместо гидроцилиндров используется трос. Его ресурс – 50–80 тыс. км, растяжение свыше 5 мм требует регулировки или замены. Трос смазывается графитовой смазкой, пересыхание приводит к заеданию и повышенному усилию на педали.
Дополнительные элементы:
- Направляющая втулка – центрирует ведомый диск относительно маховика при установке. Изготавливается из бронзы или пластика. Износ свыше 0,2 мм приводит к биению диска.
- Опорный подшипник первичного вала – поддерживает первичный вал коробки передач. При разрушении подшипника появляется гул на нейтральной передаче.
- Датчик положения педали сцепления – используется в роботизированных коробках передач. При неисправности блок управления переводит трансмиссию в аварийный режим.

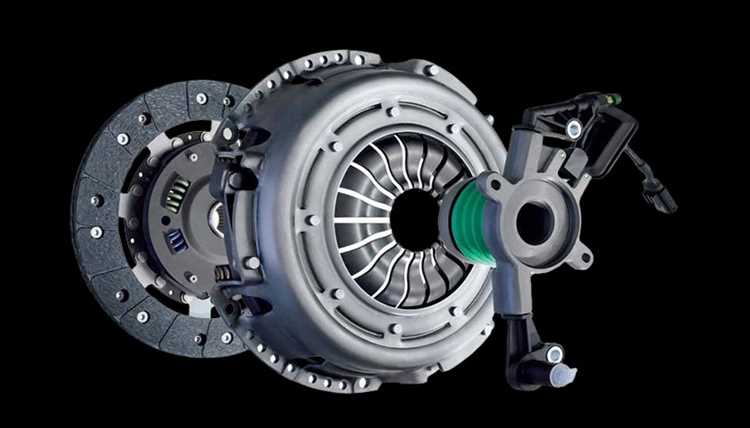

При выборе запчастей для замены сцепления рекомендуется использовать комплекты от одного производителя. Например, Sachs, Luk или Valeo предлагают сбалансированные наборы, где все детали согласованы по характеристикам. Установка неоригинальных накладок ведомого диска с другим коэффициентом трения может привести к пробуксовке или резкому включению сцепления.
Ресурс сцепления зависит от условий эксплуатации. В городском режиме с частыми стартами и пробуксовками срок службы сокращается до 50–70 тыс. км. На трассе при плавном переключении передач – до 150–200 тыс. км. Признаки износа: увеличение хода педали, запах гари, вибрация при трогании. Замена сцепления требует демонтажа коробки передач, поэтому рекомендуется одновременно проверять состояние сальников коленвала и первичного вала.
Как работает выжимной подшипник и почему он изнашивается быстрее других элементов
Выжимной подшипник – единственный элемент сцепления, постоянно вращающийся вместе с маховиком и испытывающий нагрузку при каждом нажатии педали. При активации он перемещается по направляющей втулке, нажимая на лепестки диафрагменной пружины корзины, размыкая диск сцепления и маховик. Конструктивно это радиально-упорный шариковый подшипник, рассчитанный на 1–2 миллиона циклов срабатывания, но реальный ресурс редко превышает 80–120 тысяч километров из-за специфики работы: даже при неполном выжиме он частично нагружен, а при резких стартах или пробуксовках температура в зоне контакта достигает 150–200°C, ускоряя деградацию смазки и разрушение сепаратора.
Ускоренный износ обусловлен тремя факторами: неравномерной нагрузкой (при неправильной регулировке педали подшипник постоянно прижат к пружине), загрязнением (пыль от износа диска и корзины проникает через защитные манжеты, смешиваясь со смазкой и образуя абразивную пасту) и вибрациями (при биении маховика или короблениях диска подшипник испытывает ударные нагрузки до 500 Н). Для продления ресурса рекомендуется проверять свободный ход педали (должен быть 20–30 мм), использовать смазки на основе дисульфида молибдена (например, Liqui Moly LM 50) при установке и избегать длительного удержания педали нажатой на светофорах – это снижает температурную нагрузку на 30–40%.
Почему пробуксовывает сцепление и как определить степень износа диска
Пробуксовка сцепления возникает из-за критического износа фрикционных накладок диска (остаточная толщина менее 0,3–0,5 мм), замасливания поверхностей трения (утечка масла через сальники коленвала или первичного вала КПП), деформации или перегрева нажимного диска, а также неправильной регулировки привода (свободный ход педали менее 5–10 мм). В 70% случаев причиной становится естественный износ: при пробеге 80–120 тыс. км диск теряет до 80% ресурса, особенно при агрессивной езде или частых стартах с высоких оборотов. Замасливание диагностируется по характерному запаху горелого масла и пятнам на накладках, а перегрев – по синеватым следам на поверхности маховика и короблении диска.
Определить степень износа диска можно без разборки: нажмите педаль сцепления до упора и включите 3-ю передачу на холостом ходу. Если двигатель глохнет – диск в норме; если продолжает работать с повышенными оборотами – износ превышает 60%. Для точной оценки измерьте толщину накладок штангенциркулем через смотровое окно картера сцепления (при наличии) или демонтируйте коробку. Критический износ – когда заклепки фрикционов выступают над поверхностью менее чем на 0,2 мм или расстояние от рабочей поверхности до головки заклепки составляет 0,1–0,15 мм. При таких показателях диск подлежит замене вместе с корзиной и выжимным подшипником.
Как правильно регулировать свободный ход педали сцепления в разных моделях автомобилей
Свободный ход педали сцепления – расстояние от исходного положения до момента начала выжима диска, обычно составляет 6–12 мм для механических систем и 15–25 мм для гидравлических. В автомобилях с тросовым приводом (например, ВАЗ-2107, Daewoo Nexia) регулировка выполняется вращением гайки на конце троса под капотом: ослабьте контргайку, затяните или отпустите регулировочную гайку до достижения нормы, затем зафиксируйте. Для моделей с гидроприводом (Toyota Corolla E12, Volkswagen Golf IV) проверьте уровень жидкости в бачке, удалите воздух из системы прокачкой и отрегулируйте шток рабочего цилиндра или толкатель педали – на большинстве машин это делается вращением эксцентрика или изменением длины штока.
В современных автомобилях с электронным управлением (например, BMW E60, Ford Focus III) свободный ход часто не регулируется вручную – система компенсирует износ автоматически. Однако при появлении симптомов (пробуксовка, затруднённый выжим) проверьте датчик положения педали или адаптивные параметры через диагностический сканер. На грузовых автомобилях (КАМАЗ-5320, Mercedes Actros) регулировка выполняется на вилке выключения сцепления: ослабьте контргайку, вращайте регулировочный болт до получения зазора 3–4 мм между подшипником и лепестками корзины, затем затяните. Всегда сверяйтесь с мануалом конкретной модели – допуски могут отличаться даже в рамках одной марки.
Какие признаки указывают на неисправность корзины сцепления и как их диагностировать
Первый и наиболее очевидный симптом – проскальзывание сцепления под нагрузкой. Если при резком нажатии на педаль газа обороты двигателя растут, а скорость автомобиля увеличивается медленно или вовсе не меняется, корзина изношена. Диагностировать проблему можно на ровной дороге: включите третью передачу на скорости 40–50 км/ч и резко нажмите педаль газа. Если двигатель набирает обороты без адекватного ускорения, корзина требует замены. Дополнительно проверьте наличие запаха горелого фрикционного материала – он указывает на критический износ.
Вибрация и рывки при трогании с места или переключении передач – второй характерный признак. Причина кроется в деформации лепестков диафрагменной пружины или неравномерном износе нажимного диска. Для проверки заведите двигатель, выжмите сцепление и медленно отпускайте педаль, наблюдая за реакцией автомобиля. Если вибрация усиливается при частичном выжиме, корзина деформирована. Также осмотрите маховик на предмет трещин или неравномерного износа – эти дефекты часто сопровождают неисправность корзины.
Скрежет или посторонние шумы при выжатом сцеплении сигнализируют о разрушении выжимного подшипника или износе направляющей втулки. Однако если шум исчезает при полном отпускании педали, проблема может быть в корзине: изношенные лепестки пружины создают люфт, который проявляется при работе подшипника. Для точной диагностики снимите коробку передач и визуально оцените состояние лепестков – их износ свыше 0,5 мм или наличие задиров требуют замены узла целиком.
Как продлить срок службы сцепления: ошибки водителей и советы по эксплуатации
Сцепление изнашивается быстрее при постоянном удержании педали в полунажатом состоянии. Это типичная ошибка в пробках или на светофорах: водители прижимают педаль, не переключаясь на нейтраль. В таком режиме выжимной подшипник работает под нагрузкой, а фрикционные накладки диска истираются о маховик. Исследования показывают, что удержание педали на 30% хода сокращает ресурс сцепления на 20–30%. Решение: переводите рычаг в нейтраль, если стоите дольше 5 секунд.
Резкий старт с высоких оборотов – вторая по частоте причина преждевременного износа. При 3000 об/мин диск сцепления проскальзывает сильнее, чем при 1500–2000 об/мин, что увеличивает температуру на поверхности трения до 300–400°C. Для сравнения: штатный рабочий диапазон – 150–200°C. Чтобы снизить нагрузку, трогайтесь плавно, отпуская педаль сцепления за 1,5–2 секунды, а газ добавляйте синхронно с отпусканием.
- Не держите ногу на педали сцепления во время движения. Даже легкое касание создает микронагрузку на выжимной подшипник, что приводит к его износу на 10–15% быстрее.
- Избегайте «езды на сцеплении» при подъеме в гору. Вместо этого используйте ручной тормоз или переключайтесь на пониженную передачу.
- Не перегружайте автомобиль. Превышение допустимой массы на 20% увеличивает нагрузку на сцепление на 30–40%, особенно при старте.
- Проверяйте уровень жидкости в гидроприводе каждые 10 000 км. Утечка даже 5% объема снижает эффективность выжима и ускоряет износ.
Регулярное обслуживание продлевает срок службы сцепления на 25–40%. Заменяйте тормозную жидкость в гидроприводе каждые 2 года: она гигроскопична, и при содержании влаги выше 3% температура кипения падает с 230°C до 150°C, что приводит к образованию паровых пробок и неполному выключению сцепления. Также проверяйте состояние троса сцепления (если механический привод): растяжение на 5 мм увеличивает свободный ход педали на 10–15 мм, что нарушает полное размыкание дисков.
Признаки износа сцепления проявляются заранее. Если при плавном отпускании педали обороты растут, а машина разгоняется рывками – диск проскальзывает. Скрежет при переключении передач указывает на износ выжимного подшипника. В обоих случаях затягивание с ремонтом приводит к повреждению маховика или корзины, стоимость замены которых в 2–3 раза выше, чем своевременная замена сцепления в сборе.
