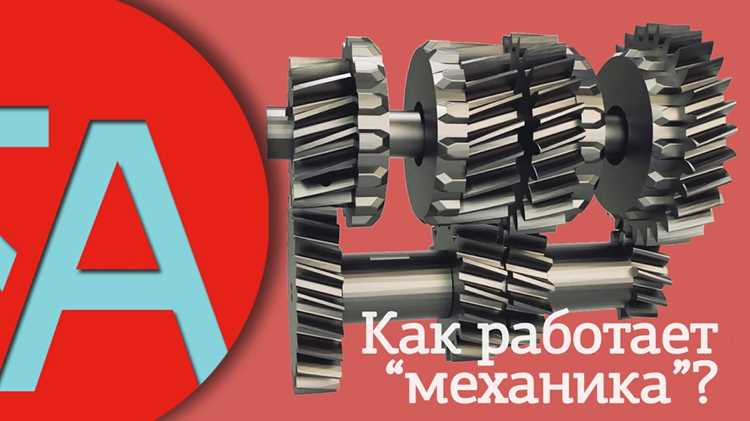

Механическая коробка передач (МКПП) – это агрегат, преобразующий крутящий момент двигателя в тяговое усилие на колесах с возможностью изменения передаточного числа. В основе её конструкции лежат валы (первичный, вторичный, промежуточный), шестерни с разным числом зубьев и синхронизаторы, обеспечивающие плавное включение передач. Стандартная 5-ступенчатая МКПП содержит от 10 до 15 шестерен, каждая из которых рассчитана на определённый диапазон оборотов: например, первая передача (передаточное число 3,5–4,0) оптимальна для старта с места, а пятая (0,7–0,8) – для экономичного движения на скорости свыше 80 км/ч.
Ключевой элемент работы МКПП – синхронизатор, который выравнивает угловые скорости шестерни и вала перед их зацеплением. Без него переключение сопровождалось бы ударами и быстрым износом зубьев. В современных коробках используются двойные синхронизаторы (например, в КПП автомобилей Volkswagen MQ250), сокращающие время переключения до 0,1–0,2 секунды. При этом ресурс синхронизаторов составляет 150–200 тыс. км, но при агрессивном стиле вождения (резкие переключения, «двойной выжим») он снижается на 30–40%.
Принцип работы МКПП основан на передаточных числах: чем больше разница в диаметрах зацепляющихся шестерен, тем выше крутящий момент на выходе. Например, на первой передаче двигатель с крутящим моментом 200 Н·м передаёт на колёса усилие до 800 Н·м, но скорость вращения снижается пропорционально. Для снижения шума и вибраций шестерни изготавливают из легированных сталей (например, 20ХН3А) с последующей закалкой ТВЧ до твёрдости 58–62 HRC. Зазоры между зубьями регулируются с точностью до 0,05 мм – превышение этого значения на 0,1 мм увеличивает износ на 20%.
Обслуживание МКПП требует контроля уровня и состояния масла. В большинстве коробок используется трансмиссионное масло вязкостью 75W-90 (например, GL-4) с интервалом замены 60–80 тыс. км. Игнорирование этой процедуры приводит к образованию металлической стружки, которая забивает каналы синхронизаторов и подшипников. При появлении гула на определённых передачах первым делом проверяют подшипники валов – их износ часто сопровождается люфтом до 0,3 мм, что критично для точности зацепления шестерен.

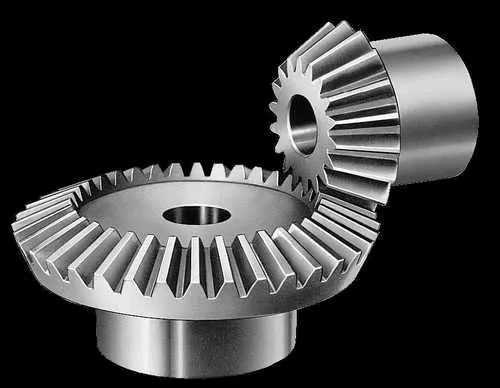

Какие основные элементы входят в конструкцию механической коробки передач
Механическая КПП состоит из жёстко связанных между собой компонентов, каждый из которых выполняет строго определённую функцию. Основу конструкции составляют:
- Картер – литой корпус из алюминиевого сплава или чугуна, защищающий внутренние детали от внешних воздействий и удерживающий смазку. Толщина стенок картера варьируется от 4 до 8 мм в зависимости от мощности двигателя, а рёбра жёсткости предотвращают деформацию при нагрузках до 1500 Н·м.
- Первичный вал – передаёт крутящий момент от сцепления к шестерням. Изготавливается из легированной стали (например, 18ХГТ) с твёрдостью поверхности 58–62 HRC после цементации. Диаметр вала в легковых автомобилях – 25–35 мм, в грузовых – до 50 мм.
- Вторичный вал – несёт на себе ведомые шестерни и передаёт момент на колёса через главную передачу. Имеет шлицевые соединения для фиксации шестерён и подшипники с ресурсом не менее 200 000 км.
Шестерни – ключевые элементы, определяющие передаточные числа. Их параметры зависят от назначения КПП:
- Материал – сталь 20ХН3А или аналоги с закалкой ТВЧ до 60–64 HRC.
- Модуль зубьев (m) для легковых авто – 2,0–2,5 мм, для грузовых – 3,0–4,5 мм.
- Угол наклона зубьев в косозубых передачах – 20–30°, что снижает шум на 12–15 дБ по сравнению с прямозубыми.
- Точность изготовления – 6–7 степень по ГОСТ 1643-81, допуск на профиль зуба – не более 0,02 мм.
Для синхронизации частот вращения шестерён и вала применяются синхронизаторы. Их конструкция включает:
- Ступицу с внутренними шлицами, жёстко закреплённую на валу.
- Синхронизирующее кольцо из бронзы (БрОЦС5-5-5) или спечённого материала с коэффициентом трения 0,1–0,12.
- Муфту включения с блокирующими зубьями, перемещаемую вилкой.
- Пружины и шариковые фиксаторы, обеспечивающие усилие прижатия кольца к шестерне в пределах 50–150 Н.
Подшипники в механической КПП воспринимают радиальные и осевые нагрузки. Наиболее нагруженные узлы:
- Роликовые подшипники первичного вала – выдерживают до 3000 об/мин и нагрузки до 5 кН.
- Шариковые подшипники вторичного вала – работают при осевых нагрузках до 2 кН.
- Игольчатые подшипники шестерён – имеют диаметр роликов 2–3 мм и длину 10–15 мм, снижают потери на трение на 30–40%.
Система переключения передач включает механизм выбора и включения. Вилки переключения изготавливаются из стали 40Х с закалкой до 45–50 HRC и перемещаются по направляющим с зазором не более 0,05 мм. Штоки селектора имеют диаметр 10–14 мм и фиксируются шариковыми или сухарными фиксаторами. В современных КПП применяются двухмассовые маховики и демпферы крутильных колебаний, снижающие вибрации на 25–30% при переключении на низких оборотах.
Как синхронизаторы обеспечивают плавное переключение передач
Синхронизаторы – ключевой элемент механической КПП, устраняющий разницу в угловых скоростях между шестерней и валом перед их зацеплением. Основу конструкции составляют три компонента: муфта синхронизатора, блокирующее кольцо и ступица. Муфта перемещается по шлицам ступицы, а блокирующее кольцо, выполненное из фрикционного материала (чаще бронзы или молибденового сплава), обеспечивает предварительное выравнивание скоростей за счет трения.
При переключении передачи вилка КПП толкает муфту в сторону целевой шестерни. До зацепления муфта прижимает блокирующее кольцо к конусу шестерни, создавая фрикционный момент. Этот момент замедляет или ускоряет шестерню до скорости вала. Критическое значение имеет угол конуса – обычно 6–12°, что обеспечивает баланс между силой трения и скоростью синхронизации. Например, в КПП легковых автомобилей угол чаще составляет 7–8°.
Блокирующее кольцо имеет внутренние зубья, которые входят в зацепление с зубьями муфты только после выравнивания скоростей. До этого момента кольцо препятствует дальнейшему движению муфты, предотвращая «хруст» шестерен. Материал кольца подбирается с учетом коэффициента трения и износостойкости: бронза с добавками фосфора или кремния выдерживает до 150–200 тыс. км пробега при правильной эксплуатации.
Синхронизация происходит за 0,1–0,3 секунды, но этот процесс зависит от температуры масла, износа фрикционных поверхностей и усилия водителя на рычаге. В холодное время года синхронизация замедляется из-за повышенной вязкости масла, что требует более плавного переключения. Рекомендуется использовать масла с индексом вязкости не ниже 75W-90 для стабильной работы при температурах от −30°C до +40°C.
Износ синхронизаторов проявляется в увеличении усилия на рычаге, скрежете при переключении или «выбивании» передачи. Основные причины – агрессивный стиль вождения, несвоевременная замена масла или использование некачественных смазочных материалов. Для продления ресурса синхронизаторов рекомендуется переключать передачи с выдержкой в нейтрали 0,5–1 секунду, особенно при переходе на пониженные передачи.
В спортивных и грузовых КПП применяются многоконусные синхронизаторы, где вместо одного блокирующего кольца используются два или три. Это увеличивает площадь трения и позволяет передавать больший крутящий момент без проскальзывания. Например, в КПП грузовиков MAN синхронизаторы имеют три конуса, что обеспечивает надежную работу при нагрузках до 2500 Н·м.
Неисправности синхронизаторов часто путают с проблемами сцепления. Отличить их можно по характеру шума: скрежет при переключении указывает на износ синхронизаторов, а пробуксовка или рывки – на сцепление. При диагностике проверяют состояние фрикционных поверхностей, зазор между кольцом и шестерней (допустимо 0,5–1 мм) и наличие металлической стружки в масле.
Ремонт синхронизаторов требует разборки КПП и замены изношенных компонентов. При сборке критически важно соблюдать момент затяжки ступицы (обычно 30–50 Н·м) и использовать оригинальные запчасти. После ремонта рекомендуется провести обкатку: первые 500 км избегать резких переключений и высоких оборотов двигателя, чтобы фрикционные поверхности приработались.
Почему вал первичный и вторичный расположены параллельно и как они взаимодействуют
Параллельное расположение первичного и вторичного валов в механической КПП обусловлено необходимостью передачи крутящего момента с минимальными потерями и обеспечением компактности конструкции. Первичный вал, соединённый с маховиком двигателя через сцепление, передаёт вращение на промежуточные шестерни, которые, в свою очередь, взаимодействуют с шестернями вторичного вала. Параллельная компоновка позволяет разместить валы в одном корпусе, сокращая габариты коробки и упрощая монтаж в подкапотном пространстве. При этом расстояние между осями валов выбирается с учётом модуля зубчатых колёс и требуемого передаточного отношения, что напрямую влияет на эффективность передачи мощности.
Взаимодействие валов реализуется через систему шестерён с косым зубом, которые обеспечивают плавное зацепление и снижают шум при работе. Первичный вал вращается с частотой коленвала двигателя, а вторичный – с частотой, определяемой выбранной передачей. Например, на первой передаче вторичный вал вращается медленнее первичного в 3–4 раза, что достигается за счёт разницы в диаметрах ведущей и ведомой шестерён. Косозубые шестерни, в отличие от прямозубых, распределяют нагрузку по большей площади контакта, увеличивая ресурс и снижая вибрации.
Ключевую роль в синхронизации валов играют синхронизаторы, которые выравнивают угловые скорости шестерён перед их жёстким соединением. Без них переключение передач сопровождалось бы ударами и ускоренным износом зубьев. Синхронизатор состоит из муфты, блокирующего кольца и ступицы, которые при перемещении вилкой КПП сначала прижимают кольцо к шестерне, уравнивая скорости, а затем жёстко соединяют её с валом. Этот процесс занимает 0,1–0,3 секунды, но критически важен для долговечности трансмиссии.
Параллельная схема также упрощает смазку подвижных элементов. Масло, залитое в картер КПП, разбрызгивается вращающимися шестернями, создавая масляный туман, который оседает на валах и подшипниках. В коробках с продольным расположением валов (например, в некоторых грузовых автомобилях) требуются дополнительные насосы или каналы для подачи смазки, что усложняет конструкцию. В параллельной компоновке достаточно погрузить нижние шестерни в масло на 10–15 мм, чтобы обеспечить его циркуляцию по всей системе.
При проектировании КПП расстояние между осями валов рассчитывается по формуле: a = (d₁ + d₂)/2, где d₁ и d₂ – диаметры делительных окружностей парных шестерён. Для легковых автомобилей это расстояние обычно составляет 60–90 мм, а для грузовых – до 150 мм. Отклонение от оптимального значения приводит к росту нагрузок на подшипники и увеличению потерь на трение. Например, при уменьшении межосевого расстояния на 5% ресурс подшипников снижается на 20–30%, а КПД передачи падает на 1–2%.
Какую роль играют подшипники и муфты в работе механической КПП
Подшипники в механической коробке передач обеспечивают вращение валов и шестерен с минимальным трением, снижая износ деталей. В стандартной 5-ступенчатой КПП используется от 8 до 12 подшипников различных типов: радиальные шариковые для первичного и вторичного валов, роликовые для промежуточного вала и игольчатые под шестернями. Например, игольчатые подшипники под свободно вращающимися шестернями выдерживают нагрузки до 3000 Н при частоте вращения 6000 об/мин, предотвращая заклинивание.
Муфты синхронизаторов отвечают за выравнивание скоростей вращения шестерни и вала перед включением передачи. В современных КПП применяются муфты с блокирующими кольцами из бронзы или молибденового сплава, которые обеспечивают синхронизацию за 0,1–0,3 секунды. Без них переключение сопровождалось бы ударами и ускоренным износом зубьев шестерен, особенно на высоких оборотах.
Подшипники воспринимают не только радиальные, но и осевые нагрузки, возникающие при работе косозубых шестерен. Например, в КПП автомобилей с передним приводом осевая нагрузка на подшипник вторичного вала может достигать 1500 Н при резком разгоне. Для компенсации используются конические роликоподшипники с углом конуса 15–20°, рассчитанные на динамические нагрузки до 5000 Н.
Муфты синхронизаторов работают в паре с пружинными фиксаторами, которые удерживают их в нейтральном положении. При переключении передач вилка КПП перемещает муфту, сжимая фиксаторы с усилием 20–40 Н. Недостаточное усилие приводит к самопроизвольному выключению передачи, избыточное – к затрудненному переключению. Оптимальное значение подбирается производителем для каждой модели КПП.
Подшипники в КПП смазываются трансмиссионным маслом, которое подается к ним через каналы в картере или разбрызгиванием. Вязкость масла критически важна: при использовании масла с вязкостью ниже рекомендованной (например, 75W-80 вместо 75W-90) подшипники испытывают масляное голодание при температурах ниже -15°C. Это сокращает их ресурс на 30–40%.
Износ муфт синхронизаторов проявляется в увеличении хода рычага КПП и появлении хруста при переключении. Причина – истирание блокирующих колец или ослабление пружин фиксаторов. Восстановление возможно только заменой синхронизатора в сборе, так как ремонт отдельных элементов не обеспечивает долговечности. Средний ресурс муфт в городском режиме – 120–150 тыс. км.
Подшипники вторичного вала в КПП с гипоидной главной передачей испытывают повышенные нагрузки из-за смещения осей. Для таких условий применяются усиленные подшипники с увеличенным количеством роликов (например, 15 вместо 12) и сепараторами из полиамида. Их замена требует точной регулировки предварительного натяга, иначе возникает люфт или заклинивание.
Муфты включения передач в спортивных КПП изготавливаются из высокопрочных сталей с покрытием нитридом титана, что увеличивает их износостойкость в 2–3 раза. Однако такие муфты требуют более частой замены масла (каждые 30–40 тыс. км) из-за повышенного тепловыделения. В обычных КПП муфты служат дольше, но при агрессивном стиле вождения их ресурс сокращается до 80–100 тыс. км.
