Как работает датчик температуры охлаждающей жидкости в автомобиле

Датчик температуры антифриза (ДТОЖ) – ключевой элемент системы охлаждения двигателя, отвечающий за передачу данных в ЭБУ для корректировки топливной смеси, момента зажигания и работы вентилятора. В большинстве современных автомобилей используется термистор с отрицательным температурным коэффициентом (NTC), сопротивление которого уменьшается при нагреве. При температуре +20°C сопротивление датчика обычно составляет 2–3 кОм, а при +90°C падает до 200–300 Ом. Эти параметры критичны для точной работы системы.

ДТОЖ устанавливается в магистрали охлаждающей жидкости, чаще всего на выходе из головки блока цилиндров или в корпусе термостата. Сигнал с датчика поступает на ЭБУ в виде аналогового напряжения (обычно 0,5–4,5 В), где преобразуется в цифровой код. При неисправности датчика ЭБУ переходит в аварийный режим, используя фиксированные значения температуры (например, +80°C), что приводит к повышенному расходу топлива и ухудшению динамики.

Основные признаки неисправности ДТОЖ: затруднённый запуск холодного двигателя, нестабильные обороты холостого хода, перегрев или неработающий вентилятор. Для диагностики используют мультиметр в режиме омметра, сравнивая показания с эталонными значениями для конкретной модели авто. Например, для ВАЗ-2110 при +20°C сопротивление должно быть 3,5 кОм, а при +80°C – 330 Ом. При отклонении более 10% датчик подлежит замене.

При выборе нового ДТОЖ отдавайте предпочтение оригинальным деталям или проверенным аналогам (например, Valeo, Febi, Hella). Установка некачественного датчика может привести к ошибкам в работе системы впрыска и преждевременному износу двигателя. После замены обязательно сбросьте ошибки ЭБУ и проведите тестовый заезд для проверки стабильности работы.

Какие типы датчиков температуры антифриза используются в автомобилях

В современных автомобилях применяются два основных типа датчиков температуры антифриза: термисторные и резистивные с линейной характеристикой. Термисторные датчики делятся на NTC (отрицательный температурный коэффициент) и PTC (положительный температурный коэффициент). NTC-датчики наиболее распространены – их сопротивление уменьшается при росте температуры, что позволяет ЭБУ точно отслеживать изменения в диапазоне от -40°C до +150°C.

Резистивные датчики с линейной характеристикой используют металлические элементы (например, платину или никель), сопротивление которых меняется пропорционально температуре. Такие датчики обеспечивают высокую точность (±0,5°C) и стабильность, но дороже термисторных. Их применяют в премиальных моделях и системах с жесткими требованиями к точности, например, в гибридных двигателях.

• NTC-термисторы – стандарт для большинства бензиновых и дизельных двигателей. Рабочий диапазон: -40°C до +130°C, погрешность ±2°C. Пример: датчики Bosch 0 280 130 026 для Volkswagen, Audi.
• PTC-термисторы – редко встречаются в системах охлаждения, чаще используются для защиты электродвигателей. Сопротивление растет с температурой, что ограничивает их применение в ЭБУ.
• Платиновые датчики (Pt100/Pt1000) – точность до ±0,1°C, но требуют дополнительных схем обработки сигнала. Распространены в коммерческом транспорте и спецтехнике.

Конструктивно датчики бывают одно- и двухконтактными. Одноконтактные подключаются к ЭБУ через общий «массовый» провод, двухконтактные – с отдельным сигнальным и заземляющим проводом. Последние надежнее, так как исключают влияние помех на сигнал. Пример: датчики для Toyota (артикул 89422-30010) используют двухпроводную схему.

В системах с непосредственным впрыском топлива часто устанавливают два датчика: один на выходе из двигателя (для ЭБУ), второй на входе в радиатор (для управления вентилятором). Это позволяет точнее регулировать температурный режим. Например, в BMW N57 дизеле используются датчики с разными характеристиками: NTC для ЭБУ и линейный резистивный для вентилятора.

При выборе датчика критически важно учитывать его сопротивление при 20°C (например, 2,5 кОм для NTC) и температурную кривую. Несовпадение параметров с заводскими приводит к ошибкам ЭБУ (P0115, P0116) и неправильной работе системы охлаждения. Для проверки используйте мультиметр в режиме омметра и таблицу сопротивлений для конкретной модели.

В последних моделях автомобилей (с 2020 года) появляются цифровые датчики с интерфейсом LIN или CAN. Они передают данные в цифровом формате, исключая аналоговые помехи. Пример: датчики температуры антифриза в Mercedes-Benz OM656 (дизель) интегрированы в шину CAN и работают в паре с датчиками давления масла.

При замене датчика всегда проверяйте уплотнительное кольцо и момент затяжки (обычно 15–20 Н·м). Перетяжка приводит к деформации корпуса и утечкам антифриза, недостаточная – к подсосу воздуха. Для алюминиевых блоков используйте датчики с медным уплотнением (например, Febi 35509), для чугунных – с алюминиевым.

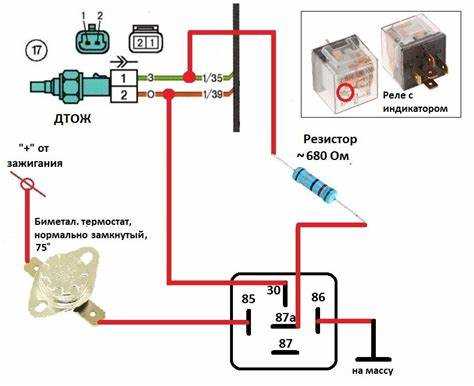

Где расположен датчик температуры охлаждающей жидкости и как его найти

Датчик температуры охлаждающей жидкости (ДТОЖ) чаще всего устанавливается на корпусе термостата или в непосредственной близости от него. В большинстве современных автомобилей он интегрирован в систему охлаждения так, чтобы контактировать с потоком антифриза, выходящим из двигателя. На моделях с рядными 4-цилиндровыми моторами (например, Volkswagen Golf, Toyota Corolla) датчик обычно находится на передней части блока цилиндров, рядом с верхним патрубком радиатора.

В автомобилях с V-образными двигателями (BMW N52, Mercedes M272) ДТОЖ может располагаться на одной из головок блока цилиндров, ближе к выпускному коллектору. На некоторых моделях (например, Ford Focus с двигателем 1.6 Ti-VCT) датчик спрятан за впускным коллектором, что усложняет доступ без демонтажа дополнительных элементов. В таких случаях рекомендуется использовать зеркало с подсветкой или эндоскоп для визуального поиска.

На отечественных автомобилях (ВАЗ-2110, ГАЗель с двигателем ЗМЗ-405) датчик традиционно размещается на корпусе термостата или в патрубке, соединяющем головку блока с радиатором. У моделей с поперечным расположением двигателя (Renault Logan, Hyundai Solaris) он часто находится с правой стороны моторного отсека, рядом с расширительным бачком. Для точного определения местоположения следует ориентироваться на электрический разъем с двумя проводами – это характерный признак ДТОЖ.

В дизельных двигателях (например, Volkswagen TDI, BMW N47) датчик может быть установлен в отдельном канале системы охлаждения, идущем от головки блока к радиатору отопителя. На некоторых турбированных моторах (Audi 2.0 TFSI) он располагается на корпусе масляного теплообменника, что связано с необходимостью контроля температуры масла и антифриза одновременно. В таких случаях разъем датчика часто имеет три контакта вместо двух.

Для быстрого поиска ДТОЖ на незнакомом автомобиле используйте сервисную документацию или онлайн-каталоги (например, ELSA для Volkswagen, TIS для Toyota). В большинстве случаев датчик находится в пределах 30 см от термостата и имеет резьбовое соединение M12x1.5 или M14x1.5. На двигателях с алюминиевым блоком (Subaru EJ20, Honda K20) корпус датчика часто окрашен в черный или синий цвет для защиты от коррозии.

Если визуальный осмотр не дает результатов, проследите проводку от блока управления двигателем (ЭБУ). Датчик подключается напрямую к ЭБУ или через промежуточный разъем, расположенный на жгуте проводов системы охлаждения. На некоторых моделях (Kia Rio, Nissan Qashqai) проводка ДТОЖ проходит вдоль впускного коллектора и закреплена пластиковыми хомутами – это упрощает поиск.

При демонтаже датчика учитывайте, что он может быть затянут с усилием 15–25 Н·м. Используйте головку на 19 мм или специальный ключ с шестигранным профилем. Перед откручиванием слейте часть антифриза (около 1 литра) через сливной кран радиатора, чтобы избежать пролива жидкости при снятии. На двигателях с пластиковым корпусом термостата (например, Opel Astra H) будьте осторожны – чрезмерное усилие может повредить резьбу.

После установки нового датчика проверьте герметичность соединения с помощью манометра системы охлаждения. Давление должно удерживаться на уровне 1.2–1.5 бар в течение 5 минут. Если течь обнаружена, замените медную или алюминиевую уплотнительную шайбу – она часто деформируется при повторном использовании. На некоторых моделях (Mazda 3, Skoda Octavia) шайба идет в комплекте с новым датчиком.

Как работает термистор в датчике температуры антифриза

Конструктивно термистор помещен в металлический корпус с резьбой (обычно M12 или M14) для герметичного монтажа в систему охлаждения. Внутри корпуса он контактирует с антифризом через тонкую стенку, обеспечивающую быстрый теплообмен. Время отклика большинства датчиков составляет 5–15 секунд при резком изменении температуры, что критично для корректной работы системы впрыска и зажигания.

• Типичные рабочие диапазоны термисторов в авто:
  • −40°C до +150°C – стандартный диапазон;
  • −20°C до +130°C – для большинства легковых автомобилей;
  • 0°C до +120°C – бюджетные модели.
• Погрешность измерений не превышает ±2°C в рабочем диапазоне, но увеличивается до ±5°C на границах.

ЭБУ использует таблицу калибровки, где каждому значению сопротивления термистора соответствует определенная температура. Например, при сопротивлении 2,5 кОм температура антифриза составит примерно 80°C, а при 200 Ом – 120°C. Эти данные хранятся в ПЗУ блока управления и могут отличаться для разных моделей автомобилей.

Неисправности термистора проявляются в виде:

1. Зависания показаний на одном уровне (чаще всего 80–90°C) из-за обрыва цепи или короткого замыкания.
2. Замедленного отклика на изменение температуры, что приводит к переобогащению смеси или перегреву.
3. Полного отказа датчика, когда ЭБУ переходит в аварийный режим с фиксированными параметрами впрыска.

Для проверки термистора используют мультиметр в режиме омметра. Измеряют сопротивление при комнатной температуре (должно соответствовать спецификации) и при нагреве (например, феном). Если сопротивление не меняется или выходит за пределы допуска, датчик подлежит замене. Примерные значения для исправного датчика: 2,3 кОм при 20°C, 330 Ом при 80°C.

Коррозия контактов или окисление разъема – частая причина нестабильных показаний. Рекомендуется очищать контакты спиртом и наносить диэлектрическую смазку при установке нового датчика. Также важно использовать оригинальные или сертифицированные аналоги: недорогие подделки часто имеют нелинейную характеристику, что приводит к ошибкам в работе двигателя.

В современных автомобилях термисторы интегрированы в более сложные системы мониторинга, где их данные дополняются показаниями других датчиков (например, температуры воздуха на впуске). Это позволяет ЭБУ корректировать угол опережения зажигания и состав смеси с точностью до 0,5°C, что критично для соответствия экологическим нормам Euro 5/6.

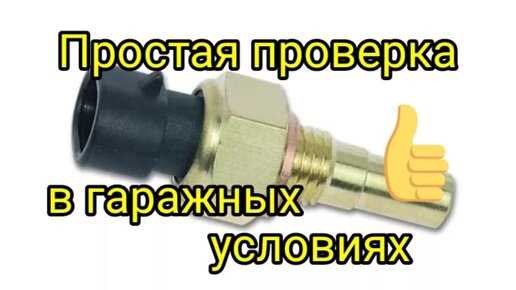

Какие сигналы передает датчик на блок управления двигателем

Датчик температуры антифриза (ДТОЖ) формирует аналоговый сигнал в виде напряжения, пропорционального температуре охлаждающей жидкости. Диапазон выходного напряжения большинства датчиков составляет 0,5–4,5 В, где 0,5 В соответствует максимальной температуре (около +130°C), а 4,5 В – минимальной (около -40°C). Блок управления двигателем (ЭБУ) преобразует это напряжение в цифровое значение с разрешением до 0,1°C, используя калибровочные таблицы, специфичные для каждой модели автомобиля.

Основные сигналы, передаваемые ДТОЖ, делятся на три категории: температурные пороги, динамические изменения и аварийные состояния. В таблице ниже приведены ключевые параметры и их влияние на работу двигателя:

Динамические сигналы ДТОЖ критичны для адаптации работы двигателя при резких изменениях температуры. Например, при холодном пуске ЭБУ использует данные датчика для расчета времени прогрева форсунок и корректировки подачи топлива с шагом 10–20 мс. Если температура растет быстрее 5°C/с, блок управления временно увеличивает обороты на 200–300 об/мин для стабилизации процесса сгорания.

Аварийные сигналы возникают при выходе параметров за допустимые пределы. Короткое замыкание на массу (напряжение <0,2 В) или обрыв цепи (>4,8 В) фиксируются ЭБУ как ошибки P0115–P0118. В этом случае блок переходит на резервные значения температуры (обычно +80°C), что приводит к повышенному расходу топлива и риску детонации. Для диагностики рекомендуется проверять сопротивление датчика при +20°C (должно быть 2,2–2,7 кОм для NTC-термисторов) и целостность проводки мультиметром.

Современные системы используют дополнительные сигналы от ДТОЖ для управления турбонаддувом и рециркуляцией отработавших газов (EGR). При температуре антифриза ниже +60°C ЭБУ блокирует работу EGR, чтобы избежать конденсации паров топлива в впускном коллекторе. В турбированных двигателях при +90°C и выше снижается давление наддува на 10–15% для предотвращения перегрева турбокомпрессора.

Почему датчик температуры антифриза влияет на расход топлива

Датчик температуры антифриза (ДТОЖ) напрямую управляет топливной коррекцией через ЭБУ. При холодном двигателе блок увеличивает подачу топлива на 10–30% для стабилизации работы, компенсируя плохое испарение бензина. Если датчик занижает показания (например, из-за окисления контактов), ЭБУ продолжает работать в режиме прогрева, повышая расход на 1–2 л/100 км даже при достижении рабочей температуры. В жаркую погоду неисправный датчик может завышать показания, вызывая обеднение смеси и перегрев, что дополнительно увеличивает потребление топлива на 5–15%.

Оптимальная температура антифриза для минимального расхода – 85–95°C. При отклонении на 10°C от этого диапазона ЭБУ корректирует угол опережения зажигания и состав смеси, что снижает КПД двигателя. Например, при 70°C расход возрастает на 3–7%, а при 110°C – на 8–12% из-за детонации и повышенного трения. ДТОЖ с погрешностью ±2°C уже вызывает заметные изменения: проверка мультиметром на сопротивление (при 20°C – 2,5 кОм, при 80°C – 330 Ом) помогает выявить отклонения.

Неисправный датчик провоцирует ЭБУ включать вентилятор охлаждения чаще, чем необходимо. Каждый лишний цикл работы вентилятора увеличивает нагрузку на генератор, что требует дополнительных 0,3–0,5 л топлива на 100 км. В системах с электронным термостатом ошибка ДТОЖ приводит к его преждевременному открытию, снижая температуру антифриза и увеличивая расход на 4–9%. Замена датчика на оригинальный (артикул для ВАЗ – 2112-3851010, для Toyota – 89422-30010) окупается за 1–2 тыс. км пробега.

Диагностика ДТОЖ включает проверку сигнала на разъеме ЭБУ: напряжение должно плавно меняться от 4,5 В (холодный двигатель) до 0,5 В (прогретый). При скачках или зависании показаний ЭБУ переходит в аварийный режим, фиксируя ошибку P0115–P0118, и увеличивает расход на 15–25%. Очистка контактов датчика спиртом и замена уплотнительного кольца (артикул 2108-1306075) восстанавливают точность показаний в 70% случаев.
