Зачем нужен стробоскоп на виниловых проигрывателях

Виниловый проигрыватель требует стабильности вращения с погрешностью не более ±0,2% для корректного воспроизведения звука. Даже минимальные отклонения – 0,1% при скорости 33⅓ об/мин – приводят к заметному дрейфу высоты тона, особенно на длинных композициях. Стробоскоп – единственный инструмент, позволяющий визуально контролировать частоту вращения диска с точностью до 0,01%, не полагаясь на субъективное восприятие или косвенные методы.

Принцип работы стробоскопа основан на эффекте стробоскопического освещения: светодиод или неоновая лампа, питаемая от сети переменного тока (50 или 60 Гц), подсвечивает метки на краю диска. При идеальной скорости вращения метки кажутся неподвижными. Если диск ускоряется или замедляется, метки начинают «плыть» – смещаться по или против часовой стрелки. Для 33⅓ об/мин при частоте сети 50 Гц требуется 180 меток, для 45 об/мин – 133 метки. Эти значения рассчитаны по формуле: N = (60 × f) / ω, где f – частота сети, ω – номинальная скорость вращения.

На практике стробоскоп выявляет проблемы, которые не фиксируют электронные стабилизаторы: неравномерность привода, износ ремня, биение шпинделя. Например, при износе ремня на 5% метки начнут смещаться со скоростью 1 метка в 3 секунды при 33⅓ об/мин. Для устранения дефекта рекомендуется использовать стробоскоп с регулируемой яркостью – это снижает эффект «размытия» меток при высоких оборотах. Также критически важно проводить проверку при стабильной температуре: изменение вязкости смазки на 1°C может сдвинуть скорость на 0,05%.

Профессиональные проигрыватели, такие как Technics SL-1200 или Thorens TD 124, оснащены встроенными стробоскопами, но для бюджетных моделей подойдут внешние устройства с питанием от USB или батарей. При выборе стробоскопа обращайте внимание на частоту вспышек: для точной настройки необходим диапазон 50–60 Гц с шагом регулировки не более 0,1 Гц. Избегайте дешёвых аналогов с нестабильной частотой – они дают ложные показания и усложняют калибровку.

Как работает стробоскопический диск для проверки скорости вращения

Принцип работы основан на эффекте стробоскопа: если частота вспышек света совпадает с частотой прохождения меток под лучом, глаз воспринимает их как статичные. Для 33⅓ об/мин при частоте сети 50 Гц диск должен иметь 180 меток (50 × 60 / 33⅓ = 180). При отклонении скорости метки начинают «плыть» – двигаться вперёд или назад, сигнализируя о неточности вращения.

Для проверки потребуется:

• Стробоскопический диск, совместимый с вашим проигрывателем (универсальные диски подходят для большинства моделей).
• Источник света с частотой 50 или 60 Гц – обычная лампа накаливания или светодиодная лампа без ШИМ-регулировки.
• Тёмное помещение или затенённая зона, чтобы исключить посторонний свет.

Процедура проверки:

1. Установите диск на проигрыватель, включите нужную скорость (например, 33⅓ об/мин).
2. Направьте источник света на диск так, чтобы метки были чётко видны.
3. Наблюдайте за поведением меток: если они неподвижны – скорость точна. Если движутся по часовой стрелке – скорость завышена, против – занижена.
4. При необходимости отрегулируйте скорость с помощью подстроечного резистора или механического регулятора на проигрывателе.

Точность стробоскопического метода зависит от стабильности частоты источника света. Лампы накаливания дают погрешность менее 0,1%, светодиодные лампы с ШИМ-драйвером могут вносить искажения. Для максимальной точности используйте специализированные стробоскопы с кварцевой стабилизацией частоты, но для бытового применения достаточно обычной лампы.

Распространённые ошибки при проверке:

• Использование диска с неверным количеством меток для выбранной скорости (например, диск на 60 Гц при частоте сети 50 Гц).
• Недостаточное освещение или блики, мешающие наблюдению.
• Игнорирование температурного дрейфа – скорость вращения может меняться при нагреве двигателя.
• Проверка сразу после включения проигрывателя, когда двигатель ещё не вышел на рабочий режим.

Для калибровки проигрывателей с ручной регулировкой скорости (например, Technics SL-1200) стробоскопический диск – единственный надёжный инструмент. Производители рекомендуют проводить проверку не реже раза в месяц, особенно если проигрыватель используется в профессиональных целях. При значительных отклонениях (более 0,5%) требуется чистка и смазка механизма или замена изношенных деталей.

Современные цифровые стробоскопы с ЖК-дисплеями упрощают процесс, но классический диск остаётся эталоном благодаря простоте и отсутствию зависимости от электроники. Для любителей винила он незаменим при настройке винтажных проигрывателей, где цифровые методы могут давать сбои из-за особенностей аналоговой схемотехники.

Настройка частоты вспышек стробоскопа под разные обороты пластинки

Точность вращения винилового проигрывателя зависит от синхронизации частоты вспышек стробоскопа с номинальными оборотами диска: 33⅓, 45 или 78 об/мин. Стандартные стробоскопические метки на ободе диска рассчитаны на сетевую частоту 50 или 60 Гц, но для ручной настройки требуется корректировка под конкретные условия.

Для 33⅓ об/мин при частоте сети 50 Гц частота вспышек должна составлять 88,2 Гц (50 × 1,764). Если стробоскоп питается от сети 60 Гц, значение меняется на 105,84 Гц (60 × 1,764). Отклонение даже на 0,1 Гц приведёт к видимому «дрейфу» меток, что сигнализирует о необходимости подстройки скорости двигателя.

• 33⅓ об/мин: 88,2 Гц (50 Гц) / 105,84 Гц (60 Гц)
• 45 об/мин: 118,8 Гц (50 Гц) / 142,56 Гц (60 Гц)
• 78 об/мин: 205,8 Гц (50 Гц) / 246,96 Гц (60 Гц)

Стробоскопы с регулируемой частотой позволяют точно подстроиться под эти значения. Настройку начинают с установки номинальной скорости проигрывателя, затем плавно корректируют частоту вспышек до момента, когда метки на диске кажутся неподвижными. Если метки движутся по часовой стрелке – частота занижена, против – завышена.

Для проигрывателей с кварцевой стабилизацией скорости стробоскоп используется как индикатор, а не инструмент настройки. В этом случае отклонение меток указывает на неисправность кварцевого генератора или механизма привода. Допустимое смещение меток – не более 0,05% от номинальной скорости (примерно 0,017 об/мин для 33⅓).

При отсутствии стробоскопа с точной регулировкой частоты можно использовать генератор сигналов и светодиодный индикатор. Подключите генератор к светодиоду через резистор 220–470 Ом и настройте частоту по формуле: f = (об/мин × количество меток) / 60. Для диска с 180 метками при 33⅓ об/мин расчёт даёт 100 Гц.

В полевых условиях, когда нет доступа к точным приборам, используют эталонные пластинки с записанными сигналами известной частоты (например, 3 кГц для 33⅓ об/мин). Включите проигрыватель, воспроизведите сигнал и настройте стробоскоп так, чтобы метки на диске совпадали с частотой вспышек. Метод менее точен, но позволяет выявить грубые отклонения.

Некоторые стробоскопы оснащены переключателем сетевой частоты (50/60 Гц). Если переключатель отсутствует, а частота сети неизвестна, измерьте её мультиметром с функцией частотомера или используйте онлайн-сервисы для определения частоты в вашем регионе. Ошибка в выборе базовой частоты приведёт к неверной настройке.

После настройки проверьте стабильность вращения в течение 10–15 минут. Температурный дрейф двигателя или нестабильность напряжения питания могут вызвать медленное смещение меток. Если отклонение превышает 0,1% (0,033 об/мин для 33⅓), требуется диагностика системы стабилизации скорости.

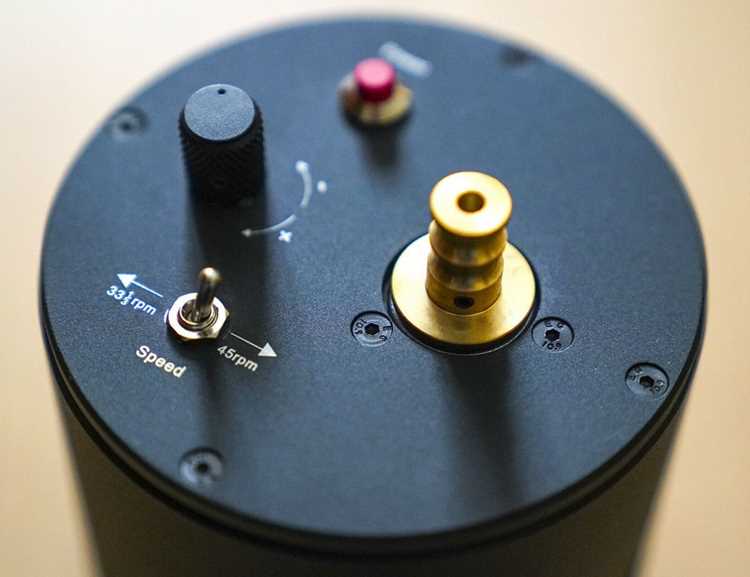

Определение отклонений скорости по движению меток на диске

Стробоскопический диск для винилового проигрывателя содержит метки, рассчитанные на частоту вспышек 50 или 60 Гц (в зависимости от стандарта сети). При идеальной скорости вращения 33⅓ или 45 об/мин метки кажутся неподвижными. Если диск замедляется или ускоряется, метки смещаются против или по направлению вращения. Для точного измерения отклонения используйте стробоскоп с регулируемой частотой: изменяйте её до тех пор, пока метки не остановятся, затем сравните полученное значение с эталонным (например, 50 Гц для 33⅓ об/мин). Допустимое отклонение скорости – не более ±0,2% для высококачественного воспроизведения.

На практике смещение меток на 1 позицию за 3 секунды соответствует отклонению скорости примерно на 0,1%. Для калибровки используйте цифровой тахометр или программное обеспечение (например, *Audacity* с анализом частоты контрольного тона 3150 Гц). Если метки движутся по часовой стрелке – скорость завышена, против – занижена. В проигрывателях с кварцевой стабилизацией (например, *Technics SL-1200*) отклонение обычно не превышает 0,001%, но механические системы требуют регулярной проверки.

При отсутствии стробоскопа используйте приложения для смартфона с частотным анализом (например, *Strobe Tuner*). Направьте камеру на вращающийся диск с метками и настройте частоту вспышек экрана до визуальной остановки меток. Запишите показания и скорректируйте скорость регулятором проигрывателя. Для долговременной стабильности проверяйте скорость ежемесячно, особенно при изменении температуры или влажности в помещении.

Калибровка проигрывателя с помощью стробоскопа и сетевого напряжения

Стробоскопический диск для виниловых проигрывателей использует частоту сетевого напряжения (50 Гц в России, 60 Гц в США) как эталон. При правильной скорости вращения (33⅓ или 45 об/мин) метки на диске кажутся неподвижными. Для калибровки требуется стробоскоп с регулируемой частотой вспышек или лампа накаливания, подключенная к сети. Светодиодные и люминесцентные лампы не подходят из-за искажений частоты.

Настройка начинается с установки стробоскопического диска на шпиндель проигрывателя. Включите двигатель и направьте стробоскоп на метки. Если метки движутся по часовой стрелке – скорость завышена, против – занижена. Регулировка осуществляется потенциометром на плате управления или механическим корректором скорости. Для точности используйте цифровой тахометр (погрешность ≤0,1%) как дополнительный контроль.

При отсутствии стробоскопа можно использовать осциллограф: подключите его к выходу фонокорректора и сравните частоту сигнала с эталонной (3150 Гц для 33⅓ об/мин при тестовой записи 3,15 кГц). Метод требует точной калибровки генератора и не учитывает механические люфты. Для профессиональной настройки рекомендуется комбинировать стробоскопический и электронный методы, проверяя результаты на разных участках пластинки.

Типичные ошибки при использовании стробоскопа и способы их устранения

Первая распространённая ошибка – неправильная калибровка стробоскопического диска. Пользователи часто наклеивают диск на пластинку или тонарм без проверки его центровки, что приводит к искажению показаний. Для устранения проблемы диск должен быть отцентрован с точностью до 0,1 мм относительно оси вращения диска проигрывателя. Используйте штангенциркуль или лазерный центровщик, а также проверяйте диск на биение при вращении на скорости 33⅓ об/мин. Если метки «плывут» – замените диск или переклейте его с коррекцией положения.

Вторая ошибка связана с неверным выбором источника света. Лампы накаливания и светодиоды с низкой частотой мерцания (менее 100 Гц) создают эффект «двойного изображения», затрудняя точную настройку. Оптимальный вариант – стробоскоп с частотой 120 Гц (для сети 60 Гц) или 100 Гц (для сети 50 Гц). При отсутствии специализированного устройства используйте люминесцентную лампу с электронным балластом, но избегайте LED-ламп с ШИМ-регулировкой яркости – они дают нестабильную частоту.

Третья ошибка – игнорирование влияния напряжения питания. Колебания в сети даже на 2–3 В приводят к изменению скорости вращения двигателя, что делает настройку по стробоскопу бессмысленной. Перед проверкой подключите проигрыватель через стабилизатор напряжения или лабораторный блок питания с точностью ±0,5 В. Для проигрывателей с кварцевой стабилизацией скорости эта проблема менее критична, но всё равно рекомендуется проводить настройку при номинальном напряжении.

Четвёртая ошибка – неправильная интерпретация стробоскопических меток. Если метки движутся против направления вращения диска – скорость завышена, если по направлению – занижена. Однако при сильном отклонении (более 1%) метки могут сливаться или раздваиваться, что вводит в заблуждение. В таких случаях сначала грубо настройте скорость по тахометру или программному анализатору (например, *Audacity*), а затем уточните по стробоскопу. Для точной настройки используйте регулятор скорости с шагом не более 0,1%.

Пятая ошибка – работа в условиях внешних вибраций. Даже незначительные колебания поверхности (например, от шагов или работающего компрессора холодильника) вызывают дрожание меток, что делает настройку невозможной. Устанавливайте проигрыватель на массивную плиту (не менее 20 кг) с резиновыми демпферами или используйте специализированные антивибрационные подставки. Проверяйте стабильность меток в течение 2–3 минут – если они остаются неподвижными, настройка выполнена корректно.

Сравнение механических и электронных стробоскопов для винила

Механические стробоскопы – классическое решение, основанное на физическом диске с метками и неоновой лампе. Точность зависит от стабильности частоты сети (50 или 60 Гц), что ограничивает их применение в регионах с нестабильным электропитанием. Погрешность измерений достигает ±0,1%, но только при идеальных условиях. Преимущество – отсутствие необходимости в батареях или внешнем питании, однако диск требует периодической калибровки и чувствителен к вибрациям. Подходит для бюджетных проигрывателей с ручной подстройкой скорости, где высокая точность не критична.

Электронные стробоскопы используют кварцевые генераторы (точность до ±0,001%) и светодиодные индикаторы, что исключает зависимость от сети. Модели с цифровым управлением, например, *Dual DTJ 301* или *Pro-Ject Speed Box S2*, позволяют корректировать скорость в реальном времени с шагом 0,1 об/мин. Некоторые устройства интегрируются с ПО для анализа дрейфа скорости, что полезно при настройке высококлассных тонармов. Недостаток – стоимость (от 5 000 до 20 000 рублей) и необходимость в источнике питания. Рекомендуются для аудиофилов и профессиональных студий, где требуется субъективная и объективная стабильность.

Выбор зависит от задач: механические стробоскопы оправданы для ретро-систем и любителей минимализма, электронные – для прецизионной настройки и работы с дорогими картриджами. При покупке обращайте внимание на совместимость с частотой сети (50/60 Гц) и наличие режима калибровки. Для винила с высокой плотностью записи (например, *Direct Metal Mastering*) электронные модели предпочтительнее из-за минимального джиттера.
