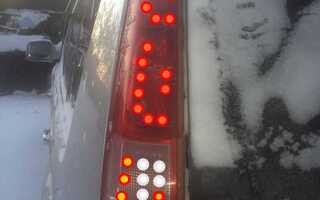

Задний фонарь на Nissan X-Trail T30 (2000–2007 гг.) крепится двумя болтами под пластиковыми заглушками и фиксируется защёлками по периметру. Стандартный цоколь ламп – P21/5W (двухконтактный) для стоп-сигнала и габарита, PY21W (жёлтый) для поворотника. Перед началом работ отключите минусовую клемму аккумулятора – короткое замыкание при замене может вывести из строя блок управления освещением.
Инструмент: торцевая головка на 10 мм, плоская отвёртка с шириной жала 5 мм, пластиковый монтажный клин (или старая кредитная карта). Работайте в перчатках – острые края пластикового корпуса фонаря часто повреждают кожу. Если фонарь не снимается после откручивания болтов, проверьте скрытую защёлку в нижней части – её нужно отжать движением вверх.
При установке нового фонаря (оригинальный артикул 26150-4M400 для левой стороны, 26155-4M400 для правой) убедитесь, что резиновый уплотнитель по периметру не имеет разрывов. Неравномерное прилегание вызывает запотевание изнутри. После сборки проверьте работу всех ламп – неисправный контакт в разъёме часто маскируется под перегоревшую лампочку.
Необходимые инструменты и материалы для замены фонаря
Для замены заднего фонаря на Nissan X-Trail T30 потребуется минимальный набор инструментов, но правильный выбор сэкономит время и предотвратит повреждения. Основной инструмент – торцевая головка на 10 мм с удлинителем 10–15 см, так как крепёжные болты фонаря расположены в труднодоступных местах. Альтернативой может служить накидной ключ, но его использование менее удобно из-за ограниченного пространства.
Дополнительно понадобятся:
- Плоская отвёртка с тонким жалом (3–5 мм) – для отсоединения электрического разъёма и снятия пластиковых фиксаторов;
- Крестовая отвёртка PH2 – если на автомобиле установлены винты с крестообразным шлицем;
- Перчатки из нитрила или латекса – защищают руки от грязи и предотвращают появление царапин на кузове;
- Фонарик или налобный светильник – освещение задней части автомобиля часто недостаточное.
Новый задний фонарь для Nissan X-Trail T30 должен соответствовать артикулу оригинальной детали: 26150-4M400 (левый) или 26155-4M400 (правый). При выборе аналогов обращайте внимание на производителя: надёжными считаются Hella, Depo и TYC. Проверяйте совместимость по VIN-коду автомобиля, так как на поздних моделях T30 (2004–2007 гг.) могут быть незначительные конструктивные отличия.
Для герметизации стыка фонаря с кузовом рекомендуется использовать бутилкаучуковую ленту или силиконовый герметик с рабочей температурой от -40°C до +120°C. Избегайте универсальных герметиков на основе акрила – они теряют эластичность при низких температурах и могут пропускать влагу. Если на старом фонаре уплотнитель повреждён, замените его: артикул оригинальной прокладки – 76540-4M400.
В процессе работы могут пригодиться вспомогательные материалы:
- Салфетки из микрофибры – для очистки посадочного места от пыли и остатков старого герметика;
- Обезжириватель (спирт или специальный очиститель для пластика) – удаляет масляные пятна, улучшая адгезию герметика;
- Пластиковые клипсы крепления обшивки багажника (артикул 90965-02010) – если старые сломались при демонтаже;
- Мультиметр – для проверки целостности цепи после установки нового фонаря.
Если фонарь меняется из-за перегоревшей лампы, заранее приобретите замену: для Nissan X-Trail T30 используются лампы с цоколем P21/5W (двухконтактные) или PY21W (для указателей поворота). Мощность лампы стоп-сигнала – 21 Вт, габаритов – 5 Вт. Не устанавливайте лампы большей мощности: это приводит к перегреву патрона и оплавлению пластикового корпуса фонаря.
Подготовка автомобиля и рабочего места перед демонтажем
Перед началом работ отключите зажигание и выньте ключ из замка. Это исключит случайное срабатывание электросистемы и предотвратит короткое замыкание при отсоединении разъёмов фонаря. Если автомобиль стоял на солнце, дайте ему остыть 10–15 минут – пластиковые элементы кузова и крепления фонаря становятся хрупкими при нагреве.
Установите Nissan X-Trail T30 на ровную поверхность с достаточным пространством сзади. Минимальное расстояние до стены или препятствия – 1,5 метра, чтобы свободно извлечь фонарь и не повредить его при демонтаже. Включите стояночный тормоз и подложите под передние колёса противооткатные упоры, даже если работа ведётся на подъёмнике.
Откройте заднюю дверь и снимите обшивку багажного отделения в зоне фонаря. Для этого потребуется отщёлкнуть пластиковые клипсы – используйте специальную лопатку для демонтажа панелей или плоскую отвёртку, обёрнутую тканью, чтобы не поцарапать лакокрасочное покрытие. На моделях с 2003 по 2007 год обшивка крепится на 5 клипсах: две сверху, две по бокам и одна снизу.
Подготовьте инструменты: торцевую головку на 10 мм для откручивания гаек крепления фонаря, крестовую отвёртку PH2 для снятия пластиковых накладок, мультиметр для проверки цепи (если фонарь не работает) и перчатки – края металлических кронштейнов острые. Расположите инструменты на магнитном лотке или в пластиковом контейнере, чтобы избежать их падения в багажник.
Проверьте состояние уплотнительной резинки фонаря. Если она потрескалась или деформирована, замените её перед установкой нового фонаря – артикул оригинальной детали 26155-4M400. Резинка предотвращает попадание влаги и пыли в багажное отделение, её повреждение приводит к коррозии контактов и запотеванию стекла фонаря.
Очистите рабочую зону от грязи и мусора. Особое внимание уделите области вокруг фонаря: песок и мелкие камни могут попасть в посадочное место и повредить новый фонарь при установке. Используйте пылесос с узкой насадкой для удаления пыли из труднодоступных мест, а затем протрите поверхность микрофиброй, смоченной в спиртовом растворе.
Отсоедините клемму «минус» аккумулятора, если планируете работать с электропроводкой. На Nissan X-Trail T30 разъём фонаря расположен за обшивкой багажника и фиксируется пластиковым замком. Перед отключением разъёма убедитесь, что зажигание выключено, иначе возможен сброс настроек бортового компьютера.
Подготовьте запасные лампы и крепёжные элементы. Для заднего фонаря T30 используются лампы: P21/5W (стоп-сигнал и габарит), PY21W (поворотник) и W5W (подсветка номерного знака). Гайки крепления фонаря (артикул 08915-12010) часто теряются при демонтаже – приобретите их заранее. Храните мелкие детали в отдельном пакете с застёжкой, чтобы не потерять их во время работы.
Снятие обшивки багажника для доступа к креплениям фонаря
Обшивка багажника Nissan X-Trail T30 крепится на пластиковых пистонах и защелках. Начните с демонтажа боковых накладок: подденьте плоской отверткой нижний край левой и правой панелей, расположенных у задних дверей. Пистоны находятся в точках с координатами 20 см от края и 15 см от пола – их 4 на каждой панели. Извлеките пистоны, потянув за центральную часть, затем снимите накладки, отсоединив электрические разъемы подсветки (если есть).
Основная обшивка фиксируется 8 пистонами и 2 металлическими клипсами у задней кромки. Пистоны расположены по периметру: 3 вдоль верхней кромки, 2 по бокам и 3 снизу. Для доступа к нижним пистонам снимите резиновый уплотнитель задней двери – он держится на пластиковых направляющих. Подденьте уплотнитель отверткой в районе средней стойки и потяните на себя. После этого отогните нижний край обшивки и извлеките пистоны.
Металлические клипсы находятся на расстоянии 10 см от углов багажника. Чтобы их снять, нажмите на центр клипсы тонкой отверткой, затем подденьте фиксатор снизу. Обшивка также удерживается защелками в районе фонаря – их 2, расположены на 5 и 7 см от края. Аккуратно отожмите защелки пальцами или пластиковой лопаткой, чтобы не повредить пластик.
После снятия пистонов и клипс отсоедините обшивку от кузова, потянув ее на себя. В верхней части багажника она крепится к металлическому кронштейну двумя винтами под крестовую отвертку (размер PH2). Винты находятся под декоративной заглушкой – подденьте ее ножом. Открутите винты, затем снимите обшивку полностью, отсоединив разъемы проводки (если они есть).
| Элемент крепления | Количество | Расположение | Инструмент |
|---|---|---|---|
| Пластиковые пистоны | 8 | По периметру обшивки | Плоская отвертка |
| Металлические клипсы | 2 | Задняя кромка багажника | Тонкая отвертка |
| Защелки фонаря | 2 | 5 и 7 см от края | Пластиковая лопатка |
| Винты кронштейна | 2 | Верхняя часть багажника | Отвертка PH2 |
При обратной установке сначала закрепите обшивку на верхнем кронштейне, затем вставьте металлические клипсы, пистоны и защелки. Убедитесь, что все разъемы подключены, а уплотнитель двери плотно прилегает. Проверьте фиксацию обшивки, нажав на нее в нескольких точках – не должно быть люфта или скрипов.
Отключение электрического разъема заднего фонаря
Перед отсоединением разъема убедитесь, что зажигание выключено, а ключ извлечен из замка. На Nissan X-Trail T30 разъем заднего фонаря фиксируется пластиковым замком черного или серого цвета, расположенным на верхней части колодки. Нажмите на фиксатор большим пальцем в сторону фонаря (направление указано стрелкой на корпусе) и одновременно потяните разъем на себя – он должен выйти без усилий. Если колодка не поддается, проверьте наличие дополнительных защелок по бокам или грязи в пазах.
Распространенные ошибки при отключении:
- Рывок за провода вместо корпуса разъема – приводит к обрыву контактов.
- Игнорирование фиксатора – попытка выдернуть колодку без нажатия ломает замок.
- Работа при включенном зажигании – риск короткого замыкания в цепи.
На моделях 2003–2007 годов встречаются разъемы с металлическим язычком вместо пластикового – его нужно отогнуть отверткой с плоским жалом шириной не более 3 мм.
После отсоединения осмотрите контакты на наличие окислов или оплавлений. При обнаружении белого налета протрите их спиртовой салфеткой, при сильном повреждении – замените разъем (артикул оригинальной колодки: 26280-4M400). Подключение нового фонаря выполняйте в обратном порядке: совместите направляющие пазы, вставьте разъем до щелчка фиксатора.
Демонтаж старого фонаря и проверка посадочного места
Отсоедините разъем проводки, нажав на фиксатор и потянув его на себя – на Nissan X-Trail T30 он расположен с внутренней стороны фонаря, ближе к багажнику. Два пластиковых фиксатора крепления фонаря к кузову открутите против часовой стрелки ключом Torx T20 или аналогичной битой: верхний находится под резиновым уплотнителем крышки багажника, нижний – за пластиковой накладкой порога. Аккуратно подденьте фонарь плоской отверткой в зоне стыка с кузовом, избегая повреждения лакокрасочного покрытия – зазоры минимальны, а пластик хрупкий при низких температурах.
После снятия осмотрите посадочное место на наличие коррозии, грязи или деформаций. Очистите контактные площадки разъема от окислов с помощью мелкозернистой наждачной бумаги (P800) или специального спрея для электрических контактов. Проверьте состояние резинового уплотнителя фонаря – трещины или разрывы приведут к попаданию влаги и короткому замыканию. При обнаружении ржавчины на металлических элементах кузова обработайте их преобразователем ржавчины и покройте антикоррозийным составом.
Установка нового фонаря и фиксация крепежных элементов
Аккуратно вставьте новый фонарь в нишу, совместив его с направляющими пазами кузова. На Nissan X-Trail T30 фонарь фиксируется в трёх точках: две пластиковые защёлки в верхней части и один металлический винт снизу. Начинайте с верхних креплений – слегка надавите до характерного щелчка, затем переходите к нижнему винту. Не прилагайте чрезмерных усилий, чтобы не повредить пластиковый корпус.
- Используйте крестовую отвёртку PH2 для нижнего винта – момент затяжки не должен превышать 2 Н·м.
- Проверьте зазор между фонарём и кузовом: он должен быть равномерным по всему периметру (1–2 мм).
- Если фонарь не садится плотно, осмотрите посадочное место на наличие заусенцев или остатков старого герметика.
После фиксации фонаря подключите электрический разъём. На Nissan X-Trail T30 он имеет ключ, исключающий неправильное подсоединение, но убедитесь, что фиксатор защёлкнулся до конца. Покачайте разъём из стороны в сторону – он не должен отсоединяться. Если контакты окислены, очистите их мелкозернистой наждачной бумагой (P1000) или специальным спреем для электроконтактов.
Завершите установку проверкой работоспособности всех сигналов: габариты, стоп-сигнал, поворотник, задний ход. Для этого попросите помощника поочерёдно включать соответствующие режимы, наблюдая за реакцией фонаря. Если какой-либо сигнал не работает, отсоедините разъём и проверьте целостность проводов на предмет обрыва или короткого замыкания. Особое внимание уделите проводу стоп-сигнала (обычно красного цвета с белой полосой) – он часто перетирается у кромки багажника.
После успешной проверки установите на место пластиковую накладку багажника, если она снималась. Затяните все винты крепления накладки в последовательности «крест-накрест», начиная с центрального, чтобы избежать перекоса. Протрите фонарь спиртовой салфеткой для удаления отпечатков пальцев и проверьте герметичность соединения, облив его водой из шланга под низким давлением – течь недопустима.

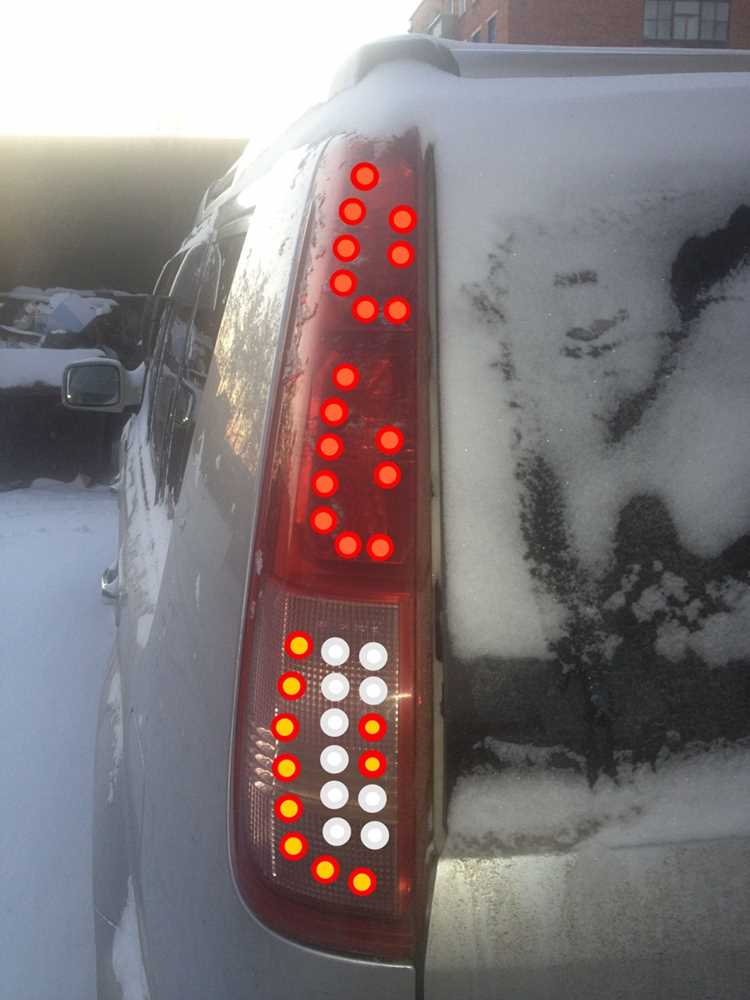

Подключение проводки и проверка работоспособности света
Подключите разъем к новому фонарю, прижав его до характерного щелчка. Если фишка не входит свободно, не прилагайте усилий – проверьте ориентацию и наличие посторонних предметов в гнезде. На моделях 2001–2007 годов часто встречается проблема с износом пластиковых защелок, поэтому при необходимости замените разъем целиком, используя артикул 26280-4M500.
Перед фиксацией фонаря на кузове включите зажигание и активируйте все световые режимы: габариты, стоп-сигнал, поворотник и задний ход. Наблюдайте за реакцией ламп – мерцание или отсутствие свечения указывает на плохой контакт или неисправность проводки. Для диагностики используйте мультиметр: напряжение на контактах должно составлять 12–14 В при включенном режиме.
Если лампы работают нестабильно, отсоедините разъем и проверьте сопротивление между массой кузова и черным проводом – оно не должно превышать 0,5 Ом. При высоком сопротивлении зачистите точку крепления массы на кузове (расположена под обшивкой багажника, рядом с фонарем) и обработайте контакт токопроводящей смазкой.
После успешного подключения закрепите фонарь штатными болтами, используя динамометрический ключ с усилием 8–10 Н·м. Перетяжка может привести к растрескиванию пластикового корпуса, особенно на морозе. Убедитесь, что уплотнительная резинка плотно прилегает к кузову – это защитит от попадания влаги и грязи.
Проверьте работу света в темное время суток или в гараже с выключенным освещением. Обратите внимание на равномерность свечения ламп: неравномерность может свидетельствовать о перегоревшей нити накала или неисправности LED-модуля (для светодиодных фонарей). При обнаружении дефектов замените лампу или модуль на аналогичный по спецификации – для T30 подходят лампы P21/5W (стоп/габарит) и PY21W (поворотник).
В случае, если после подключения загорается ошибка на приборной панели (например, «Неисправность стоп-сигнала»), сбросьте коды неисправностей с помощью диагностического сканера. На T30 часто возникает ложное срабатывание из-за окисления контактов в блоке предохранителей (расположен под панелью приборов, слева от руля). Проверьте предохранитель №15 (10 А) и реле R12 – они отвечают за цепь задних фонарей.
Завершив проверку, установите на место обшивку багажника и убедитесь, что все крепежные клипсы зафиксированы. Прокатитесь на автомобиле, имитируя различные дорожные ситуации: резкое торможение, включение аварийной сигнализации, движение задним ходом. Если свет работает корректно во всех режимах, замена выполнена успешно.
Сборка обшивки багажника и финальная проверка герметичности
Установите боковые панели обшивки багажника, начиная с левой стороны. Вставьте верхние фиксаторы в пазы кузова до характерного щелчка – на Nissan X-Trail T30 их три: два по краям и один ближе к центру. Проверьте зазор между панелью и кузовом: он не должен превышать 2 мм. Если панель не садится плотно, осмотрите крепления на предмет деформации или остатков старого герметика.
Нижнюю часть обшивки закрепите на пластиковых клипсах. На T30 используются клипсы типа «ёлочка» с артикулом 75497-4U000 – при повреждении замените их новыми. Вставляйте клипсы строго перпендикулярно поверхности, иначе они сломаются при защёлкивании. Для надёжной фиксации нажмите на центр клипсы до упора, пока не почувствуете сопротивление.
Перед установкой центральной панели убедитесь, что проводка заднего фонаря не пережата и не касается острых кромок кузова. Проложите провода вдоль штатных креплений, зафиксировав их пластиковыми стяжками. На X-Trail T30 предусмотрены специальные каналы для проводки – используйте их, чтобы избежать вибрации и перетирания изоляции.
Закрепите центральную панель обшивки на четырёх винтах Torx T20. Момент затяжки – 2,5–3 Н·м. Не перетягивайте: пластик панели может треснуть. После затяжки проверьте подвижность панели – она должна оставаться неподвижной при лёгком нажатии. Если наблюдается люфт, подложите под винты шайбы толщиной 0,5 мм.
Восстановите герметичность багажного отсека. Нанесите тонкий слой герметика ABRO 999 на стыки обшивки с кузовом, особенно в местах прилегания к задним дверям. Используйте герметик чёрного цвета – он совпадает с заводским и не выгорает на солнце. Излишки удалите пластиковым шпателем до начала полимеризации (10–15 минут).
Проверьте герметичность с помощью аэрозольного течеискателя или мыльного раствора. Распылите состав по периметру обшивки и осмотрите на наличие пузырьков. Особое внимание уделите углам и местам крепления фонаря. Если обнаружены утечки, демонтируйте панель и повторите нанесение герметика, увеличив слой на 30%.
Подключите задний фонарь и проверьте работоспособность всех режимов: габариты, стоп-сигнал, поворотник, задний ход. Используйте диагностический сканер для считывания ошибок – на T30 часто возникает ошибка P2148 при неправильном подключении. Если фонарь не работает, прозвоните цепь мультиметром: сопротивление между контактами разъёма должно быть не более 0,5 Ом.
Завершите сборку установкой резинового уплотнителя двери багажника. Проверьте его целостность – трещины или разрывы приведут к попаданию влаги. Уплотнитель должен плотно прилегать по всему периметру без зазоров. Для улучшения герметичности обработайте его силиконовой смазкой Liqui Moly 3310 – это продлит срок службы и предотвратит примерзание зимой.
