Как провести кабель под плинтусом

Скрытая прокладка кабеля под плинтусом решает проблему беспорядка проводов в помещениях, сохраняя эстетику и безопасность. Оптимальный выбор метода зависит от типа плинтуса, материала стен и сечения кабеля. Для стандартных пластиковых плинтусов с кабель-каналом подходят провода сечением до 2,5 мм², а для деревянных или МДФ-моделей без каналов требуются дополнительные крепления или фрезеровка.

Перед монтажом проверьте допустимую нагрузку на плинтус: большинство пластиковых моделей выдерживают до 5–7 проводов диаметром 5–7 мм. Для кабелей большего сечения (например, силовых 4 мм²) используйте плинтусы с расширенным каналом или комбинируйте с гофрированной трубой. Избегайте прокладки рядом с источниками тепла – минимальное расстояние до радиаторов должно составлять 150 мм.

При работе с бетонными или кирпичными стенами закрепите плинтус дюбель-гвоздями с шагом 300–400 мм. Для гипсокартона применяйте специальные дюбели-бабочки или саморезы по металлу. Если стены неровные, используйте плинтусы с гибким краем или предварительно выровняйте поверхность шпаклевкой. В местах стыков кабелей установите распределительные коробки, доступные для обслуживания.

Для маскировки кабелей в плинтусах без каналов примените пластиковые клипсы или алюминиевые профили с пазами. Клипсы крепятся к стене с шагом 200–250 мм, а профили позволяют скрыть до 3 проводов одновременно. При прокладке под деревянными плинтусами фрезеруйте паз глубиной 10–12 мм, оставляя зазор 2–3 мм для компенсации температурного расширения.

Не прокладывайте под плинтусом кабели с поврежденной изоляцией или без маркировки. Для слаботочных сетей (интернет, телефон) используйте витую пару категории не ниже Cat 5e, а для силовых линий – NYM или ВВГнг с негорючей оболочкой. После монтажа проверьте целостность изоляции мегаомметром и зафиксируйте кабели в канале с помощью пластиковых стяжек.

Какие инструменты и материалы потребуются для монтажа

Для скрытой прокладки кабеля под плинтусом понадобятся специализированные инструменты, адаптированные под материал стен и тип плинтуса. Основной набор включает:

• Шуруповёрт с насадками (PH2, PZ2) или отвёртка – для крепления плинтусов и кабель-каналов.
• Перфоратор с буром диаметром 6–8 мм (если стены бетонные или кирпичные) – для сверления отверстий под дюбели.
• Стусло и ножовка по металлу или пластику – для точной резки плинтусов под углом 45°.
• Пассатижи и кусачки – для обрезки кабеля и зачистки проводов.
• Лазерный уровень или строительный угольник – для выравнивания плинтусов по горизонтали.
• Монтажный нож с выдвижным лезвием – для подрезки кабель-каналов и снятия изоляции.

Материалы выбираются в зависимости от нагрузки на кабель и условий эксплуатации. Для стандартной прокладки потребуются:

1. Плинтусы с кабель-каналом – пластиковые (например, Arbiton, Tarkett) или МДФ с пазом шириной от 10 до 25 мм. Для влажных помещений – влагостойкие модели с резиновыми уплотнителями.
2. Кабель – NYM 3×1,5 мм² (для розеток), ВВГнг-LS 2×1,5 мм² (для освещения) или FTP 4×2×0,5 мм² (для интернета). Сечение подбирается по току: 1,5 мм² выдерживает до 16 А, 2,5 мм² – до 25 А.
3. Крепёж – дюбель-гвозди 6×40 мм (для бетона), саморезы 3,5×25 мм (для гипсокартона), клипсы для кабеля (шаг 30–50 см).
4. Аксессуары – внутренние и внешние углы, заглушки, соединители для плинтусов, гофрированная труба (если требуется дополнительная защита кабеля).
5. Изоляционные материалы – термоусадочные трубки (диаметр 4–6 мм), изолента ПВХ (для временной фиксации).

Для профессионального монтажа рекомендуется использовать тестер кабеля (например, Fluke Networks LinkIQ) – проверка целостности проводов после укладки исключит короткие замыкания. При работе с высоконагруженными линиями (более 2 кВт) дополнительно понадобятся алюминиевые или стальные экранирующие ленты – они снижают электромагнитные помехи. Если плинтус монтируется на неровные стены, используйте подложку из вспененного полиэтилена толщиной 2–3 мм – она компенсирует зазоры и предотвращает провисание.

Как выбрать плинтус с кабель-каналом для разных типов помещений

Для жилых комнат с низкой проходимостью (спальни, кабинеты) подойдут плинтусы из ПВХ с кабель-каналом шириной 15–20 мм. Они вмещают до 5–6 проводов сечением 2,5 мм², включая HDMI или Ethernet. Выбирайте модели с защелкивающейся крышкой – они проще в монтаже и обслуживании. Цвет должен совпадать с напольным покрытием или дверными наличниками, чтобы не нарушать визуальную целостность интерьера.

В прихожих и коридорах, где высока механическая нагрузка, используйте плинтусы из ударопрочного полиуретана или алюминия. Алюминиевые варианты выдерживают до 100 кг нагрузки на метр и подходят для офисов с частым перемещением мебели. Кабель-канал в таких моделях часто разделен на секции, что позволяет прокладывать силовые и слаботочные кабели отдельно, снижая риск помех.

Для ванных комнат и кухонь критически важна влагостойкость. Здесь оптимальны плинтусы из экструдированного ПВХ с классом защиты IP44 или выше. Кабель-канал должен быть герметичным, с резиновыми уплотнителями по краям крышки. Избегайте деревянных и МДФ-плинтусов – даже при обработке они деформируются при влажности выше 60%. Ширина канала в 25–30 мм позволит разместить провода для бойлера, вытяжки и подсветки.

В детских комнатах и помещениях с повышенными требованиями к безопасности отдавайте предпочтение плинтусам с кабель-каналом, расположенным в верхней части профиля. Это исключает доступ ребенка к проводам. Материал – негорючий ПВХ или силиконовые вставки, снижающие риск возгорания. Дополнительно проверяйте наличие сертификата ГОСТ Р 53313-2009 на огнестойкость.

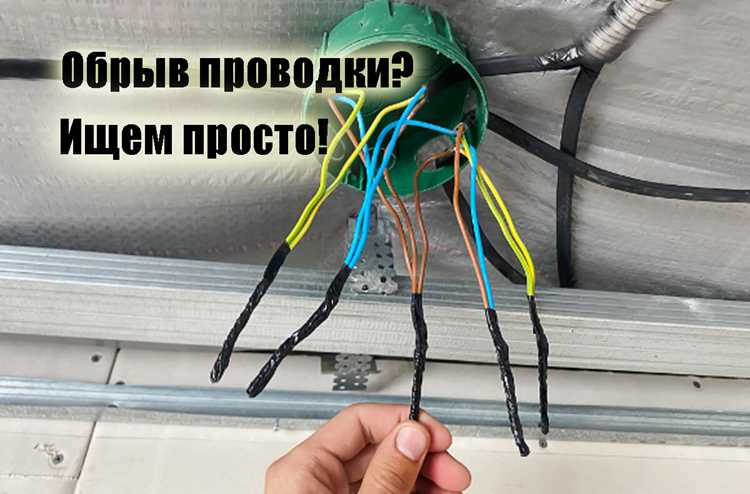

Пошаговая инструкция по подготовке стены перед укладкой кабеля

Перед началом работ оцените состояние стены. Удалите обои, краску или штукатурку в местах прокладки кабеля, если они отслаиваются или имеют неровности. Используйте шпатель шириной 10–15 см для снятия рыхлого слоя. Глубина очистки – не менее 3–5 мм, чтобы плинтус плотно прилегал к поверхности. Проверьте стену на наличие трещин: заделайте их гипсовой шпаклевкой или цементным раствором, предварительно расширив до 5 мм.

Определите трассу прокладки кабеля. Разметьте линию на стене с помощью лазерного уровня или строительного карандаша. Отступите 10–15 мм от пола – это стандартная высота плинтуса. Учтите повороты и углы: радиус изгиба кабеля не должен быть меньше 6 его диаметров. Для точности используйте шаблон из картона или пластика, повторяющий контур плинтуса.

1. Обесточьте помещение. Проверьте отсутствие напряжения индикаторной отверткой на всех розетках и выключателях в зоне работ.
2. Снимите плинтусы, если они установлены. Подденьте их стамеской или отверткой, начиная с угла. Маркируйте снятые элементы для облегчения обратной сборки.
3. Удалите пыль и мусор с поверхности стены. Пропылесосьте очищенные участки, затем протрите влажной тряпкой. Обработайте стену грунтовкой глубокого проникновения для улучшения адгезии.

Подготовьте каналы для кабеля. Если стена бетонная или кирпичная, используйте штроборез с алмазным диском. Глубина штробы – 15–20 мм, ширина – на 2–3 мм больше диаметра кабеля. Для гипсокартона или дерева применяйте фрезер с насадкой диаметром 6–8 мм. Избегайте сквозных отверстий в несущих конструкциях без согласования с проектной документацией.

• Проверьте влажность стены гигрометром. Допустимый показатель – не выше 4%. При превышении просушите поверхность строительным феном или тепловой пушкой.
• Закрепите кабель-каналы или гофротрубу в штробах. Используйте дюбель-хомуты с шагом 30–40 см для бетона, саморезы с пресс-шайбой – для дерева. В углах делайте плавные изгибы, избегая острых перегибов.
• Зафиксируйте кабель внутри каналов. Для слаботочных линий (интернет, ТВ) достаточно пластиковых стяжек. Для силовых кабелей используйте металлические скобы с изоляционной прокладкой.

Заделайте штробы после укладки кабеля. Для бетона и кирпича подойдет гипсовая штукатурка или алебастр. Наносите раствор шпателем, разравнивая заподлицо с поверхностью стены. Дайте материалу высохнуть в течение 24 часов. Перед установкой плинтуса проверьте ровность стены правилом: зазоры не должны превышать 1 мм на 1 м длины.

Техники фиксации проводов внутри плинтуса без повреждений

Плинтусы с кабель-каналами – оптимальное решение для скрытой прокладки, но требуют правильной фиксации проводов, чтобы избежать их смещения, перегибов или повреждения изоляции. Основная задача – обеспечить стабильное положение кабеля внутри канала без использования жестких креплений, способных деформировать оболочку. Для этого применяют несколько техник, адаптированных под разные типы плинтусов и условия эксплуатации.

Клипсы из мягкого пластика или силикона – наиболее распространенный способ фиксации. Они крепятся к внутренней поверхности кабель-канала через равные промежутки (15–20 см для горизонтальных участков, 10–15 см для вертикальных). Клипсы подбирают по диаметру провода: для кабеля сечением 3×1,5 мм² подойдут изделия с внутренним диаметром 6–8 мм. Важно избегать чрезмерного сжатия – зазор между клипсой и проводом должен составлять 0,5–1 мм.

В плинтусах с разборной конструкцией (например, моделях с верхней съемной планкой) провода фиксируют с помощью внутренних перегородок. Канал делят на секции шириной 10–15 мм, укладывая кабели параллельно друг другу. Для предотвращения смещения используют самоклеящиеся прокладки из вспененного полиэтилена толщиной 2–3 мм, которые прижимают провода к дну канала. Этот метод эффективен при прокладке нескольких кабелей разного назначения (электрика, интернет, ТВ).

Для плинтусов без встроенных креплений применяют нейлоновые стяжки с плоской основой. Их приклеивают к внутренней поверхности канала на двухсторонний скотч или фиксируют саморезами (если материал плинтуса позволяет). Расстояние между стяжками – 25–30 см. Чтобы избежать передавливания изоляции, стяжки затягивают с усилием не более 2–3 кг (проверяют динамометрическим ключом или на ощупь – провод должен свободно вращаться внутри петли).

В местах поворотов и изгибов плинтуса провода фиксируют дополнительными элементами. Для угловых соединений используют пластиковые вставки с радиусом изгиба не менее 5 диаметров кабеля (например, для провода 7 мм – минимальный радиус 35 мм). Внутренние углы усиливают силиконовыми накладками, предотвращающими трение об острые кромки. При прокладке вдоль дверных проемов кабель защищают гофрированной трубкой с внутренним диаметром на 20–30% больше сечения провода.

Для временной фиксации перед окончательным монтажом применяют малярный скотч шириной 19–25 мм. Провод прижимают к дну канала, оборачивая скотч вокруг кабеля и приклеивая к плинтусу. После проверки трассы скотч удаляют, а кабель закрепляют постоянным способом. Этот метод исключает повреждения изоляции при многократных перекладках, но не подходит для длительной эксплуатации из-за риска отклеивания.

В деревянных плинтусах без кабель-каналов провода фиксируют с помощью алюминиевых скоб с резиновыми прокладками. Скобы крепят к задней стороне плинтуса саморезами с шагом 20–25 см. Резиновая прокладка толщиной 1–1,5 мм компенсирует неровности и предотвращает передавливание. Для кабелей с наружным диаметром более 8 мм используют скобы с регулируемым зажимом, позволяющие подобрать оптимальное усилие фиксации.

При прокладке в плинтусах с металлическим каркасом (например, алюминиевых) провода изолируют от контакта с металлом с помощью ПВХ-трубок или термоусадочных муфт. Фиксацию осуществляют нейлоновыми хомутами, закрепленными на пластиковых держателях, прикрученных к каркасу. Это исключает риск короткого замыкания при повреждении изоляции и обеспечивает равномерное распределение нагрузки по всей длине кабеля.

Как избежать перегрева кабеля при скрытой прокладке

Перегрев кабеля под плинтусом возникает при превышении допустимой токовой нагрузки или недостаточном теплоотводе. Для кабелей сечением 1,5 мм² максимальный ток составляет 15 А, для 2,5 мм² – 21 А. Превышение этих значений на 20% увеличивает риск нагрева на 30–40%. Используйте кабели с запасом по сечению: например, для нагрузки 16 А выбирайте 2,5 мм² вместо 1,5 мм². Избегайте прокладки рядом с тепловыми источниками – радиаторами, трубами отопления, где температура может достигать 50–60°C.

Плинтусные каналы должны обеспечивать вентиляцию. Оставляйте зазор не менее 5 мм между кабелем и стенками канала, особенно если плинтус выполнен из пластика с низкой теплопроводностью. В местах плотной укладки (например, при параллельной прокладке 3–4 кабелей) увеличивайте сечение на 15–20% или используйте кабели с двойной изоляцией, например, ВВГнг-LS. Температура поверхности кабеля не должна превышать 60°C – проверяйте её бесконтактным термометром после 2–3 часов работы под нагрузкой.

Разделяйте силовые и слаботочные кабели. Совместная прокладка кабеля питания (220 В) и Ethernet (витая пара) приводит к наводкам и дополнительному нагреву из-за электромагнитных помех. Минимальное расстояние между ними – 50 мм. При монтаже в одном канале используйте экранированные кабели (FTP вместо UTP) или прокладывайте их в отдельных гофрах. Для групповых линий (розетки, освещение) применяйте автоматические выключатели с характеристикой «C» и номиналом на 10–15% ниже допустимого тока кабеля.

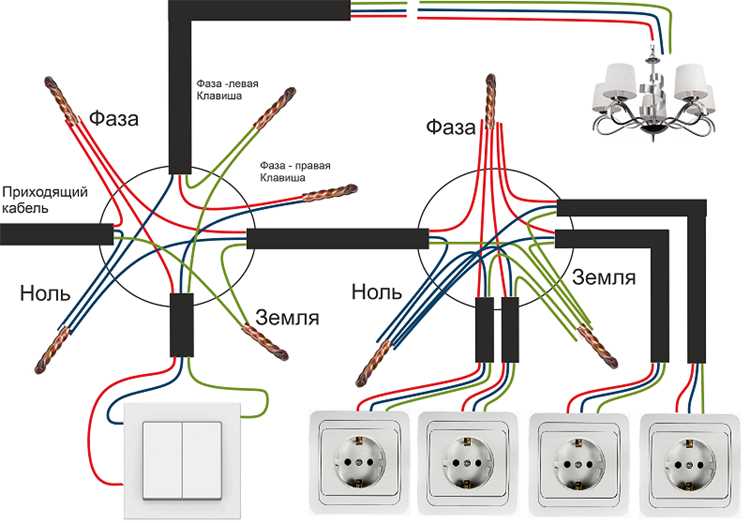

Особенности подключения розеток и выключателей через плинтус

Подключение розеток и выключателей через плинтус требует использования специализированных монтажных коробок с плоским профилем, глубиной не менее 20 мм и шириной до 50 мм. Такие коробки (например, Schneider Electric Blanca или Legrand Valena) крепятся к стене саморезами с шагом 300–400 мм, а кабель прокладывается в кабель-канале плинтуса с сечением не менее 3×2,5 мм² для розеток и 2×1,5 мм² для выключателей. Важно предусмотреть запас провода в коробке – не менее 150 мм для удобства подключения и возможного демонтажа.

При монтаже выключателей через плинтус учитывайте высоту установки: стандарт – 800–900 мм от пола, но при скрытой прокладке допускается снижение до 600 мм, если это не нарушает эргономику. Розетки размещают на высоте 300–400 мм, избегая зон за мебелью. Для подключения используйте клеммники WAGO 2273 или аналоги с номиналом не менее 24 А для розеток и 16 А для выключателей. Заземляющий проводник (PE) обязателен – его подключают к соответствующей клемме в розетке даже при отсутствии заземления в старой проводке.

Плинтусные системы с кабель-каналом (например, Arbiton или Rico) часто имеют съемные крышки, но для доступа к проводам при подключении розеток потребуется вырезать отверстие в задней стенке плинтуса. Используйте коронку диаметром 60–68 мм или лобзик с шаблоном, чтобы избежать повреждения кабеля. После установки коробки зафиксируйте плинтус на месте, убедившись, что крышка кабель-канала закрывается без зазоров – это критично для пожарной безопасности.

Для проверки герметичности соединений используйте мультиметр в режиме прозвонки: сопротивление между фазой и нулем должно быть близко к нулю, а между фазой и заземлением – не менее 1 МОм. После подключения обязательно закрепите провода в коробке пластиковыми хомутами или клипсами, чтобы исключить натяжение при температурных деформациях плинтуса. В местах стыков плинтуса с дверными проемами или углами применяйте гибкие переходники, предотвращающие перегиб кабеля.

Типичные ошибки при монтаже и способы их исправления

Первая распространённая ошибка – недостаточная фиксация кабеля внутри плинтуса. При прокладке проводов без дополнительного крепежа они смещаются под собственным весом, особенно на вертикальных участках, что приводит к провисанию или повреждению изоляции. Исправляется установкой пластиковых клипс или стяжек с шагом 30–40 см. Для кабелей сечением более 2,5 мм² рекомендуется использовать алюминиевые перфорированные ленты, закреплённые саморезами к стене через каждые 50 см.

Игнорирование радиусов изгиба – вторая критическая ошибка. При резких поворотах кабель пережимается, что снижает пропускную способность и увеличивает риск короткого замыкания. Минимальный радиус изгиба для медных проводов – 4 диаметра кабеля, для алюминиевых – 6. Если плинтус не позволяет соблюсти эти параметры, используйте угловые соединительные элементы с внутренним каналом увеличенного размера или предварительно согните кабель по шаблону перед укладкой.

Третья ошибка – перегрузка кабельного канала. Заполнение плинтуса проводами более чем на 60% его сечения ухудшает теплоотвод, что ведёт к перегреву. Рассчитайте суммарное сечение кабелей: для стандартного плинтуса высотой 50 мм и шириной 20 мм максимальная нагрузка – 120 мм². При превышении разделите провода на два канала или замените плинтус на модель с большим внутренним объёмом, например, 70×25 мм.
