Подключение устройств с аналоговым RCA-выходом к VGA-монитору требует преобразования сигнала. Стандартный RCA (композитный) передает видео в формате 480i/576i с разрешением до 720×480 (NTSC) или 720×576 (PAL), тогда как VGA работает с цифровым или аналоговым RGB-сигналом разрешением от 640×480 и выше. Для совместимости необходим конвертер RCA-to-VGA, поддерживающий входное разрешение и выходной стандарт (например, 800×600 или 1024×768).

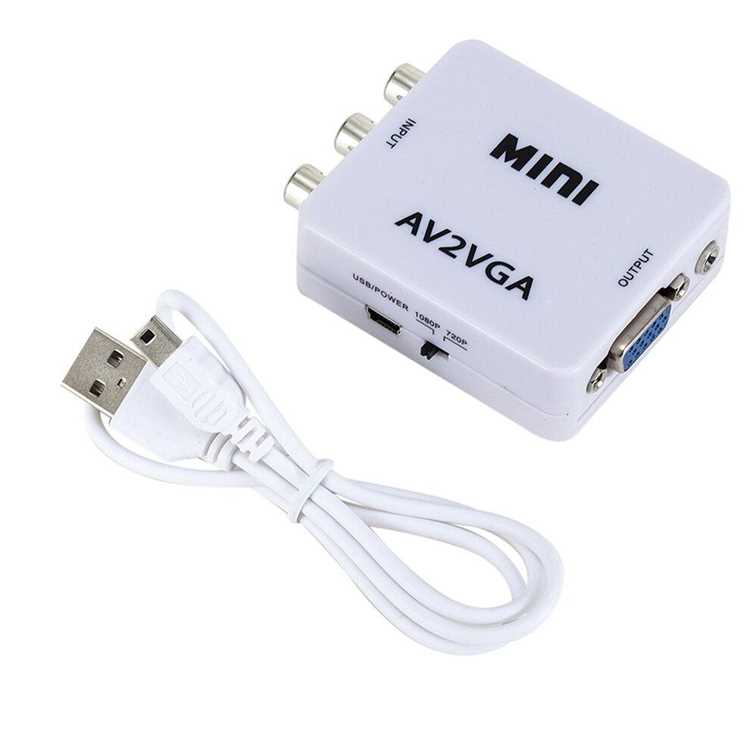

Выбор конвертера зависит от типа источника: игровые приставки (PS1, N64, SNES), DVD-плееры или камеры с композитным выходом требуют устройств с активным преобразованием, а не пассивных адаптеров. Обратите внимание на параметры: входной импеданс (75 Ом для RCA), выходной уровень сигнала (0.7 В для VGA) и наличие регулировки фазы/цвета. Дешевые модели часто искажают изображение из-за отсутствия схемы синхронизации.
Для подключения потребуются: конвертер RCA-to-VGA, кабель RCA (композитный, желтый разъем), кабель VGA (15-пиновый, male-to-male), источник питания для конвертера (обычно 5 В, 1–2 А). Избегайте использования кабелей с длиной более 1.5 м без усилителя сигнала – это приводит к потере качества. Если монитор не поддерживает низкие разрешения, настройте конвертер на фиксированный режим (например, 640×480 при 60 Гц).
Перед началом проверьте совместимость монитора с аналоговым VGA-входом: некоторые современные модели поддерживают только цифровые интерфейсы (DVI, HDMI). В случае отсутствия изображения убедитесь в правильности подключения разъемов (RCA – только желтый канал, VGA – все 15 контактов) и настройках источника (например, принудительный выход в композитный режим на приставке).
Подключение RCA к VGA монитору: пошаговая инструкция
RCA-сигнал (композитный) передаёт аналоговое видео через один жёлтый разъём, а VGA – только RGB-сигнал с раздельными каналами. Для совместимости потребуется активный конвертер RCA-to-VGA, например, модели *Gonbes GBS-8200* или *OSSC* (Open Source Scan Converter). Пассивные переходники не работают: они не преобразуют сигнал, а лишь меняют физический разъём.
Перед подключением проверьте разрешение источника RCA. Большинство конвертеров поддерживают 480i/576i (NTSC/PAL), но не все корректно обрабатывают прогрессивную развёртку. Если на выходе получается размытая картинка, попробуйте принудительно переключить источник в режим чересстрочной развёртки (interlaced) через его настройки.
Подключите RCA-кабель к источнику (DVD-плеер, игровая приставка) и к входу конвертера. Используйте только качественные кабели с ферритовыми фильтрами – дешёвые провода вызывают помехи, проявляющиеся как «снег» или цветовые артефакты. Для аудио потребуется отдельный кабель: RCA-to-VGA конвертеры не передают звук.
Соедините выход конвертера с VGA-портом монитора стандартным VGA-кабелем. Убедитесь, что кабель не повреждён: обрыв одного из проводов (особенно красного или синего) приведёт к отсутствию цвета или искажению изображения. Если монитор не распознаёт сигнал, проверьте настройки входного источника в его меню – возможно, потребуется выбрать режим «VGA» или «PC».
Настройте конвертер. В моделях типа *GBS-8200* доступны регулировки фазы синхронизации, яркости и контрастности через экранное меню (OSD). Для стабильной картинки установите параметр *Sync Type* в положение *Composite Sync* или *Separate H/V Sync* в зависимости от типа сигнала. Неправильные настройки синхронизации вызывают «дрожание» или горизонтальные полосы.
Если изображение растянуто или обрезано, откорректируйте соотношение сторон в настройках конвертера. Для PAL-источников выберите *4:3* или *16:9*, для NTSC – *720×480*. Некоторые конвертеры позволяют вручную задать разрешение выходного сигнала (например, 1024×768) – подберите значение, поддерживаемое монитором, чтобы избежать чёрных рамок.
При проблемах с цветопередачей проверьте калибровку конвертера. В меню *Color Adjustment* установите баланс белого и насыщенность. Если цвета всё равно искажены, замените RCA-кабель или попробуйте другой конвертер: неисправные компоненты внутри устройства могут «заваливать» цветовые каналы. Для тестирования используйте сигнал с известными цветами (например, тестовая таблица SMPTE).
Какие кабели и переходники понадобятся для соединения RCA и VGA
Для подключения RCA к VGA-монитору потребуется активный конвертер RCA-VGA, так как сигналы аналоговые и несовместимы напрямую. Стандартный RCA-кабель (композитный, с тремя разъемами: желтый – видео, красный и белый – аудио) не обеспечит передачу изображения без преобразования. Конвертер должен поддерживать разрешение не ниже 800×600 для стабильной работы с большинством VGA-мониторов. При выборе устройства обратите внимание на наличие встроенного источника питания – USB или внешнего адаптера, иначе сигнал будет слабым или искаженным.
Дополнительно понадобится VGA-кабель с разъемами типа «папа-папа» (male-male) для соединения конвертера с монитором. Длина кабеля не должна превышать 3 метра, чтобы избежать потерь качества сигнала. Если источник звука не требуется, можно использовать только желтый RCA-разъем, но для полноценного подключения аудио потребуется отдельный кабель 3.5 мм jack или переходник RCA-mini-jack, если монитор оснащен встроенными динамиками.
В случаях, когда конвертер не поддерживает автоматическое определение разрешения, может потребоваться ручная настройка параметров через меню монитора или драйверы видеокарты. Избегайте дешевых пассивных переходников – они не преобразуют сигнал и не обеспечат работоспособность. Проверьте совместимость конвертера с вашим оборудованием: некоторые модели поддерживают только NTSC или PAL, что критично для старых видеоустройств.
Как выбрать конвертер RCA-VGA с учетом разрешения и частоты сигнала
Первым критерием при выборе конвертера RCA-VGA становится совместимость с целевым разрешением монитора. Большинство аналоговых сигналов RCA (композитных) передают изображение в разрешении до 480i (720×480 пикселей) или 576i (720×576 пикселей) для PAL. Конвертер должен поддерживать хотя бы одно из этих разрешений на входе и преобразовывать его в стандартные VGA-режимы: 640×480, 800×600 или 1024×768. Проверяйте спецификации устройства – некоторые модели ограничены фиксированным выходным разрешением, например, только 800×600, что может вызвать искажения на мониторах с нестандартными пропорциями.
Частота обновления сигнала критична для стабильности изображения. RCA-сигнал обычно работает на частоте 50 Гц (PAL) или 60 Гц (NTSC), тогда как VGA-мониторы поддерживают диапазон от 60 до 85 Гц. Конвертер должен корректно синхронизировать эти параметры. Обратите внимание на следующие моменты:
- Модели с ручной настройкой частоты позволяют подобрать оптимальные значения для конкретного монитора.
- Дешевые конвертеры часто «зашивают» фиксированную частоту (например, 60 Гц), что может привести к мерцанию на мониторах с поддержкой 75 Гц.
- Для игровых приставок или старых видеомагнитофонов выбирайте устройства с поддержкой чересстрочной развертки (interlaced), иначе изображение будет размытым.
Дополнительные функции влияют на качество преобразования. Ищите конвертеры с активной обработкой сигнала: встроенные скейлеры улучшают масштабирование низкого разрешения RCA до VGA без артефактов, а чипы деинтерлейсинга убирают «гребенку» на движущихся объектах. Избегайте пассивных преобразователей – они лишь транслируют сигнал без коррекции, что приводит к потере четкости. Для профессионального использования (например, оцифровки аналогового видео) выбирайте модели с аналогово-цифровыми преобразователями (ADC) разрядностью не менее 10 бит.
Подготовка монитора и источника сигнала перед подключением
Перед подключением RCA к VGA-монитору проверьте наличие активного входа VGA на устройстве. Большинство мониторов поддерживают разрешения 640×480, 800×600 или 1024×768 – уточните в технической документации совместимость с аналоговым сигналом композитного видео (NTSC/PAL). Отключите монитор от сети и осмотрите разъем VGA: убедитесь в отсутствии окисления контактов или механических повреждений. При необходимости очистите их спиртовой салфеткой или мягкой щеткой. Если монитор имеет несколько входов, переключите его в режим VGA с помощью кнопок на панели или через экранное меню.
Источник сигнала (DVD-плеер, игровая приставка, камера) должен поддерживать композитный выход RCA. Проверьте маркировку кабеля: желтый разъем отвечает за видеосигнал, красный и белый – за аудио (если требуется). Убедитесь, что устройство выключено перед подсоединением кабеля. При использовании переходника RCA-VGA (конвертера) обратите внимание на его питание: некоторые модели требуют подключения к USB или внешнему блоку питания. Избегайте дешевых пассивных адаптеров – они не обеспечивают корректное преобразование сигнала и могут привести к искажениям изображения.

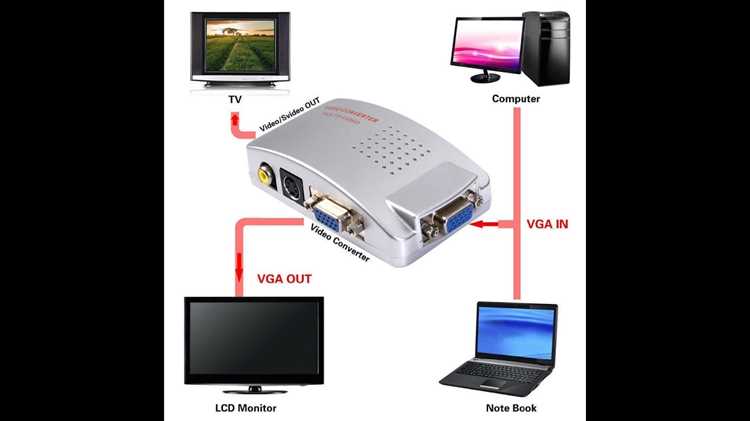

Пошаговая сборка схемы: подключение RCA к конвертеру и VGA к монитору
Для подключения RCA-сигнала к VGA-монитору потребуется активный конвертер с поддержкой композитного видео (CVBS). Выбирайте модель с разрешением не ниже 800×600, например, Gonbes GBS-8200 или OSSC (Open Source Scan Converter). Убедитесь, что конвертер имеет вход RCA (желтый разъем) и выход VGA (15-пиновый D-Sub). Проверьте наличие блока питания на 5 В или 12 В – без него устройство не заработает.
- Подключите RCA-кабель к источнику сигнала (например, игровой приставке или DVD-плееру). Желтый штекер – видео, красный и белый (если есть) – аудио.
- Вставьте другой конец RCA-кабеля в соответствующие входы конвертера. Убедитесь, что штекеры плотно сидят в разъемах – неплотное соединение приведет к искажениям изображения.
- Подключите VGA-кабель к выходу конвертера и к монитору. Затяните винты на разъеме, чтобы избежать случайного отсоединения.
- Подсоедините блок питания к конвертеру и включите его в розетку. На некоторых моделях загорится индикатор питания или начнет мигать светодиод.
Настройте конвертер с помощью кнопок на корпусе или пульта ДУ. На GBS-8200 выберите режим «Composite» (композитный вход) и установите разрешение, совместимое с монитором (например, 1024×768 при 60 Гц). Если изображение не появляется, проверьте настройки источника сигнала – некоторые устройства требуют ручного переключения выхода на композитный режим.
- При появлении помех (полосы, мерцание) отключите другие электроприборы рядом с кабелями – они создают наводки.
- Если монитор не распознает сигнал, попробуйте другой VGA-кабель или проверьте настройки входного источника на мониторе (например, переключитесь на «VGA» или «PC»).
- Для конвертеров с аудиовыходом подключите красный и белый RCA-кабели к аудиовходу монитора или внешних колонок.
После успешного подключения зафиксируйте кабели, чтобы избежать их повреждения. Используйте стяжки или изоленту для крепления проводов к столу или стене. Если конвертер перегревается, обеспечьте ему вентиляцию – работа в закрытом пространстве сокращает срок службы устройства.
Настройка параметров изображения на мониторе после подключения
После успешного подключения RCA к VGA-монитору через конвертер изображение может отображаться некорректно: смещение по краям, растяжение, искажение цветов или отсутствие синхронизации. Первым шагом откройте меню настроек монитора – обычно это кнопка «Menu» на передней панели. Если монитор поддерживает автонастройку (функция «Auto» или «Auto Adjust»), активируйте её: алгоритм автоматически подберёт оптимальные параметры для композитного сигнала. Однако автонастройка не всегда справляется с аналоговыми искажениями, поэтому потребуется ручная корректировка.
Основные параметры, требующие внимания: фаза, частота, положение по горизонтали/вертикали и размер. В таблице ниже приведены типичные значения для композитного сигнала (PAL/NTSC) при разрешении монитора 640×480 или 800×600:
| Параметр | Рекомендуемое значение (PAL) | Рекомендуемое значение (NTSC) | Примечание |
|---|---|---|---|
| Частота строк (Horizontal Frequency) | 15.625 кГц | 15.734 кГц | Уточните в спецификации конвертера |
| Фаза (Phase) | 50–70% | 40–60% | Устраняет «дрожание» или двоение контуров |
| Положение по горизонтали (H-Position) | 45–55% | 40–50% | Смещает изображение влево/вправо |
| Положение по вертикали (V-Position) | 40–60% | 35–55% | Корректирует смещение вверх/вниз |
| Размер по горизонтали (H-Size) | 90–100% | 85–95% | Избегайте перерастяжения |
Цветовые искажения (например, преобладание зелёного или красного оттенка) устраняются регулировкой цветового баланса в меню монитора. Найдите параметры «Color Temperature» или «RGB Adjust» и установите значения для красного (R), зелёного (G) и синего (B) каналов в диапазоне 90–110% от базового уровня. Для композитного сигнала часто эффективна предустановка «Warm» или «sRGB». Если монитор поддерживает ручную настройку оттенков, уменьшите насыщенность на 10–15% – это снизит артефакты, вызванные аналоговым шумом.
При наличии чёткости (параметр «Sharpness») установите значение 30–50%. Превышение этого порога усилит шум и сделает края объектов неестественно резкими. Если изображение остаётся размытым, проверьте кабель RCA: используйте экранированный провод с сопротивлением 75 Ом и длиной не более 1,5 м. Контакты разъёмов должны быть чистыми – окисление вызывает потерю сигнала. В случае сильных помех попробуйте другой входной порт на конвертере или мониторе.
Для мониторов с несколькими режимами входа (например, VGA + DVI) убедитесь, что выбран правильный источник сигнала. В меню монитора найдите пункт «Input Select» или «Source» и переключитесь на VGA. Если после всех настроек изображение остаётся нестабильным, сбросьте параметры монитора к заводским («Factory Reset») и повторите настройку с нуля. Некоторые конвертеры требуют питания от USB – подключите его к активному порту, иначе сигнал будет слабым.
Финальный этап – проверка на реальном контенте. Запустите видео с чёткими границами (например, тестовая таблица SMPTE или шахматное поле) и оцените результат. Если по краям экрана видны чёрные полосы, отключите функцию «Overscan» в настройках монитора или конвертера. Для игровых приставок или DVD-плееров с RCA-выходом дополнительно настройте соотношение сторон (4:3 для ретро-контента, 16:9 для современного). Запишите рабочие параметры в блокнот – это сэкономит время при повторном подключении.
