Как подключить компьютер к усилителю амфитон

Усилители Амфитон, особенно модели Амфитон У-101 и Амфитон 002, остаются востребованными благодаря качественному звуку и надежной схемотехнике. Однако подключение к ним современного ПК требует учета особенностей аналоговых входов и уровня сигнала. В этой инструкции разберем, как правильно соединить устройства без потери качества и риска повреждения оборудования.

Для подключения потребуются: кабель 3.5 мм jack – 2xRCA (длина не более 1.5 м для минимизации помех), аудиоинтерфейс (если на ПК нет линейного выхода) и мультиметр для проверки уровня сигнала. Амфитон рассчитан на входное напряжение 0.775 В (0 dBu), а стандартный выход ПК выдает 1 В (2.2 dBu) – превышение может вызвать искажения. Регулятор громкости на усилителе должен быть установлен на 30–50% перед подключением.

Если на ПК используется выход на наушники, его сигнал слишком мощный для линейного входа усилителя. В этом случае необходим аттенюатор (например, резисторный делитель 10 кОм – 1 кОм) или внешний ЦАП с регулировкой уровня. Для проверки подключения используйте тестовый аудиофайл с частотой 1 кГц и уровнем -12 dBFS – на выходе усилителя напряжение не должно превышать 1 В.

Неправильное подключение может привести к перегрузке входного каскада или появлению фонового шума. Избегайте использования дешевых кабелей с плохим экранированием – они становятся источником помех на частотах 50–100 Гц. Если после подключения слышен гул, проверьте заземление ПК и усилителя: они должны быть подключены к одной розетке или через разделительный трансформатор.

Подключение ПК к усилителю Амфитон: пошаговая инструкция

Усилители Амфитон (например, модели Амфитон У-101, У-102 или А1-01) оснащены аналоговыми входами RCA или линейными входами 3,5 мм, что требует правильного выбора кабеля и настроек на ПК. Перед подключением проверьте наличие свободного аудиовыхода на компьютере: стандартный 3,5 мм разъем (зеленый) или цифровой выход SPDIF (оптический/коаксиальный), если усилитель поддерживает цифровой сигнал. Для аналогового подключения используйте кабель 3,5 мм – 2xRCA с экранированием, чтобы минимизировать помехи.

Подключите кабель к усилителю. Для моделей с RCA-входами (например, Амфитон У-101) вставьте белый и красный штекеры в соответствующие разъемы на задней панели, обозначенные как «AUX IN» или «LINE IN». Если усилитель имеет вход 3,5 мм (как в А1-01), используйте прямой кабель 3,5 мм – 3,5 мм. Перед включением усилителя установите регулятор громкости на минимум, чтобы избежать резких щелчков в динамиках.

После подключения включите усилитель и постепенно увеличивайте громкость, проверяя качество звука. Если слышны помехи, отключите кабель и проверьте его целостность, а также попробуйте другой USB-порт на ПК (при использовании внешней звуковой карты). Для моделей с регулятором чувствительности входа (например, Амфитон У-102) установите его в среднее положение, чтобы избежать перегрузки сигнала. При необходимости обновите драйверы аудиоустройства на ПК через «Диспетчер устройств» или сайт производителя.

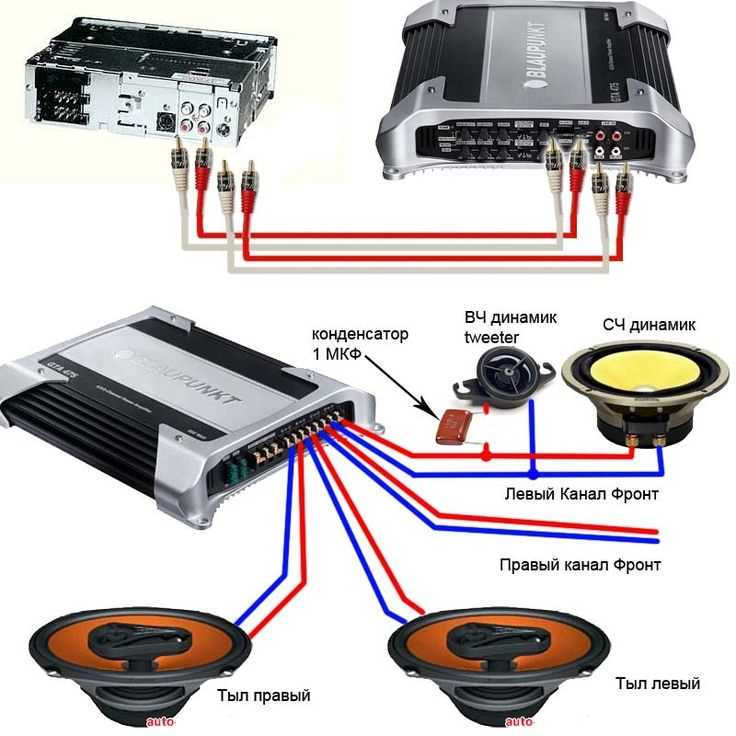

Какие кабели и разъемы понадобятся для соединения

Для подключения ПК к усилителю Амфитон потребуются кабели с определенными типами разъемов, зависящими от доступных входов на усилителе и выходов на компьютере. Основные варианты: аналоговые RCA, 3.5 мм mini-jack, цифровые оптические (TOSLINK) или коаксиальные. Усилители Амфитон, особенно модели Амфитон А1-01 или Амфитон У-101, чаще всего оснащены аналоговыми входами RCA, поэтому базовый набор включает кабель с 3.5 мм на два RCA.

Если на ПК есть только USB-C или Thunderbolt, потребуется адаптер или внешняя звуковая карта с аналоговым выходом. Например, переходник USB-C на 3.5 мм или карта с разъемами RCA. Для цифрового подключения понадобится оптический кабель TOSLINK или коаксиальный с разъемом RCA, если усилитель поддерживает S/PDIF (например, Амфитон А100У-003).

• Аналоговое подключение:
  • Кабель 3.5 мм (mini-jack) на 2 RCA (длина 1–3 м, медный провод с экранированием).
  • Альтернатива: 2x RCA-RCA, если на ПК есть линейный выход (редко).
• Цифровое подключение:
  • Оптический кабель TOSLINK (длина до 5 м, пластиковое волокно).
  • Коаксиальный кабель с разъемом RCA (75 Ом, экранированный).
• Дополнительные аксессуары:
  • Адаптер USB-C на 3.5 мм (для ноутбуков без аудиовыхода).
  • Внешняя звуковая карта с RCA-выходами (например, Focusrite Scarlett).

Качество кабеля влияет на помехи и потери сигнала. Для аналоговых соединений выбирайте кабели с двойным экранированием (например, Oehlbach или Van den Hul). Оптические кабели TOSLINK нечувствительны к электромагнитным помехам, но хрупкие – избегайте перегибов. Коаксиальные кабели для S/PDIF должны иметь сопротивление 75 Ом и разъемы с позолоченными контактами.

Перед покупкой проверьте разъемы на усилителе. У Амфитон У-101 входы RCA подписаны как «LINE IN» или «AUX». На ПК 3.5 мм разъем обычно зеленого цвета (линейный выход). Если используется цифровой выход, в настройках Windows или macOS выберите соответствующий аудиоустройство (например, «Цифровой выход (S/PDIF)»).

Для подключения акустики к усилителю потребуются динамические кабели. Стандартные варианты – провод сечением 1.5–2.5 мм² с разъемами «банан» или «лопатка». У Амфитон А1-01 клеммы винтовые, поэтому подойдут оголенные концы провода. Избегайте кабелей с высоким сопротивлением (тонкие провода ухудшают звук).

Если усилитель поддерживает Bluetooth (например, Амфитон А100У-003BT), можно использовать беспроводное подключение. Однако для лучшего качества звука предпочтительны проводные соединения. При выборе кабеля учитывайте расстояние между ПК и усилителем – длинные кабели (более 5 м) требуют усиленного экранирования или активных усилителей сигнала.

Пример оптимального набора для аналогового подключения:

1. Кабель 3.5 мм на 2 RCA (1.5 м, экранированный).
2. Динамические кабели с разъемами «банан» (2×2 м, сечение 2 мм²).
3. Адаптер USB-C на 3.5 мм (если требуется).

Для цифрового – оптический кабель TOSLINK (3 м) или коаксиальный RCA (1.5 м, 75 Ом).

Как правильно выбрать аудиовыход на компьютере

Современные ПК оснащены несколькими типами аудиовыходов, отличающихся качеством сигнала и назначением. Основные варианты: 3,5-мм мини-джек (аналоговый), HDMI (цифровой), DisplayPort (цифровой), USB (цифровой или аналоговый через ЦАП) и оптический S/PDIF (цифровой). Выбор зависит от возможностей усилителя Амфитон и требуемого качества звука.

Для подключения к аналоговым входам усилителя (например, RCA) используйте 3,5-мм выход на ПК. Он присутствует на всех материнских платах и ноутбуках, но качество сигнала ограничено встроенным ЦАП. Если усилитель поддерживает только линейный вход, избегайте выхода для наушников – он рассчитан на низкоомную нагрузку и может вносить искажения.

Цифровые выходы (HDMI, DisplayPort, S/PDIF) передают сигнал без потерь до усилителя с соответствующим входом. HDMI и DisplayPort подходят, если усилитель оснащен этими разъемами или используется AV-ресивер. Преимущество – поддержка многоканального звука (Dolby Digital, DTS), но для стереосистемы это избыточно.

Оптический S/PDIF – оптимальный выбор для передачи цифрового сигнала на усилители с Toslink-входом. Обеспечивает гальваническую развязку и защиту от помех, но ограничен частотой дискретизации 192 кГц и разрядностью 24 бит. Проверьте, поддерживает ли ваш ПК этот выход: он встречается на некоторых материнских платах и звуковых картах.

USB-выходы делятся на два типа: USB-Audio Class 1.0/2.0 (цифровой) и USB с аналоговым сигналом (редко). Первый вариант требует внешнего ЦАП или усилителя с USB-входом, второй – устарел и уступает по качеству 3,5-мм разъему. Если усилитель Амфитон не имеет USB, этот вариант неактуален.

Перед подключением проверьте настройки звука в ОС. В Windows: Панель управления → Звук → Воспроизведение. Здесь отображаются все доступные устройства. Для цифровых выходов (HDMI, S/PDIF) выберите соответствующее устройство и установите формат сигнала (например, 24 бит/48 кГц). В macOS: Системные настройки → Звук → Выход.

Если качество звука неудовлетворительное, обновите драйверы аудиоустройства или используйте сторонние решения (например, ASIO для Windows). Встроенные ЦАП большинства ПК уступают внешним, поэтому для высококачественного звука рассмотрите подключение через цифровой выход с последующим декодированием в усилителе.

При выборе выхода учитывайте длину кабеля. Для аналоговых подключений (3,5-мм, RCA) рекомендуется использовать экранированные кабели не длиннее 3 метров – иначе возрастает риск наводок. Цифровые интерфейсы (HDMI, S/PDIF) менее чувствительны к длине, но для HDMI свыше 5 метров потребуется активный кабель или усилитель сигнала.

Подготовка усилителя Амфитон к подключению

Перед подключением проверьте соответствие напряжения сети указанному на задней панели усилителя – для моделей Амфитон-001 и Амфитон-002 это 220 В, 50 Гц. Убедитесь, что переключатель напряжения (если предусмотрен) установлен в правильное положение. Осмотрите сетевой кабель на предмет повреждений изоляции и целостности вилки; при необходимости замените его на кабель с сечением жил не менее 0,75 мм². Разместите усилитель на ровной, устойчивой поверхности вдали от источников тепла и влаги, обеспечив зазор не менее 10 см для вентиляции.

Отключите все акустические системы и источники сигнала. Установите регуляторы громкости, тембра и баланса в минимальное положение, чтобы избежать резких звуковых ударов при включении. Если усилитель оснащён переключателем режимов (например, «Стерео/Моно» или «Высокоомный/Низкоомный вход»), выберите нужный режим в зависимости от подключаемого источника: для ПК используйте низкоомный линейный вход с сопротивлением 10–50 кОм. Проверьте состояние входных и выходных разъёмов – окисление контактов устраните спиртовой салфеткой или специальным очистителем.

Включите усилитель в сеть и дайте ему прогреться 1–2 минуты. Проверьте работу индикаторов питания и защиты (если есть) – они должны гореть стабильно, без мерцания. При первом включении после длительного хранения или транспортировки возможно появление посторонних шумов: это нормально и исчезнет через 5–10 минут работы. Если шумы сохраняются, отключите усилитель и проверьте качество заземления розетки – сопротивление между фазой и землёй не должно превышать 4 Ом.

Настройка звуковых параметров в Windows перед подключением

Откройте Панель управления → Оборудование и звук → Звук. В разделе Воспроизведение выберите устройство по умолчанию, соответствующее подключению к усилителю Амфитон (например, Динамики или Выход HDMI, если используется цифровое соединение). Кликните правой кнопкой мыши и выберите Свойства, затем перейдите на вкладку Дополнительно. Установите формат звука в 24 бит, 48000 Гц (Студийное качество) или 24 бит, 96000 Гц, если усилитель поддерживает высокие частоты дискретизации. Отключите все эффекты в разделе Улучшения, чтобы избежать искажений сигнала.

• В Диспетчере устройств (devmgmt.msc) разверните категорию Звуковые, игровые и видеоустройства. Обновите драйвер аудиокарты до последней версии, особенно если используется встроенный чип Realtek или внешняя звуковая карта. Для этого кликните правой кнопкой на устройстве → Обновить драйвер → Автоматический поиск.
• Проверьте баланс громкости в микшере Windows (Панель управления → Звук → Микшер громкости). Убедитесь, что ползунок для системных звуков и приложений установлен на 100%, а для фоновых процессов – не выше 20%, чтобы исключить помехи.
• Если усилитель подключается через 3,5 мм jack, в настройках устройства воспроизведения переключите режим на Стерео (не 5.1 или 7.1), чтобы избежать автоматического преобразования сигнала.
• Для цифровых подключений (HDMI, S/PDIF) в Свойствах устройства → Поддерживаемые форматы активируйте все доступные кодеки, включая Dolby Digital и DTS, если усилитель их поддерживает.

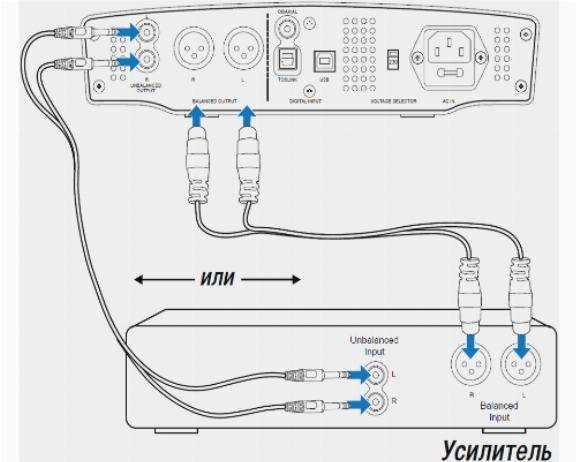

Пошаговое соединение ПК и усилителя через RCA или Jack

Перед подключением определите доступные разъёмы на ПК и усилителе Амфитон. На задней панели усилителя ищите парные RCA-входы (обычно подписаны как «AUX», «CD» или «Line In») или 6,3-мм Jack (реже, но встречается на моделях Амфитон-002, Амфитон-25У-101С). На ПК проверьте наличие 3,5-мм аудиовыхода (зелёный разъём) или цифрового выхода (оптический/HDMI – не подходит для прямого аналогового подключения). Если на ПК только USB-C, используйте переходник на 3,5-мм Jack или RCA.

1. Подготовьте кабель:
   • Для RCA: возьмите кабель с двумя RCA-штеккерами на одном конце и 3,5-мм Jack на другом (длина не более 3 м для минимизации помех).
   • Для Jack: используйте кабель с двумя 6,3-мм Jack (если усилитель поддерживает) или переходник 3,5-мм → 6,3-мм.
2. Подключите кабель:
   • RCA: вставьте белый и красный штекеры в соответствующие входы усилителя (белый – левый канал, красный – правый). Другой конец подключите к 3,5-мм выходу ПК.
   • Jack: вставьте 6,3-мм штекер в разъём «Line In» усилителя, 3,5-мм – в аудиовыход ПК.
3. Настройте источники звука:
   • На ПК: откройте «Параметры звука» → «Панель управления звуком» → вкладка «Воспроизведение». Убедитесь, что по умолчанию выбран динамик (не HDMI или Bluetooth).
   • На усилителе: переключите вход на соответствующий канал (например, «AUX» или «CD»). Установите регулятор громкости усилителя на 30–50% перед включением звука.

Проверьте соединение, запустив аудиофайл на ПК. Если звука нет, убедитесь, что кабель не повреждён, разъёмы плотно вставлены, а в настройках ПК не отключён аудиовыход. При появлении фонового шума замените кабель на экранированный или сократите его длину. Для усилителей Амфитон с ламповым выходом (например, Амфитон-100У-101С) рекомендуется прогрев 5–10 минут перед прослушиванием.

Проверка уровня сигнала и регулировка громкости

На усилителе Амфитон найдите регулятор входной чувствительности (обычно обозначен как «Input Level» или «Gain»). Для линейного входа (Line In) установите его в среднее положение – около 12 часов на аналоговой шкале. Если используете высокоуровневый вход (например, для гитары), уменьшите чувствительность до 9–10 часов, чтобы избежать перегрузки. Проверьте соответствие входов: на Амфитон-002 и Амфитон-301 линейный сигнал подается на разъемы RCA, а не на клеммы для динамиков.

Запустите тестовый аудиофайл с частотой 1 кГц и уровнем -12 дБ (можно найти в интернете или сгенерировать в Audacity). На усилителе медленно увеличивайте громкость, пока индикаторы уровня сигнала (если есть) не начнут мигать на пиках. Оптимальный диапазон – когда светодиоды загораются только на самых громких фрагментах. Если индикаторов нет, ориентируйтесь на слух: при появлении хрипов или искажений уменьшите громкость на 10–15%. Для Амфитон-50У-101 с ламповым выходом дайте усилителю прогреться 5–10 минут перед точной настройкой.

После базовой настройки проведите финальную проверку с реальным контентом: музыкой или фильмом. Переключайтесь между треками с разной динамикой – от тихих акустических до громких электронных композиций. Если на пиках возникают искажения, снизьте уровень на ПК на 5–10% или уменьшите входную чувствительность усилителя. Запомните положение регуляторов: при повторном подключении эти настройки сократят время калибровки. Для мониторинга используйте встроенный осциллограф (например, в программе Room EQ Wizard) или внешний измеритель уровня сигнала, подключенный к выходам усилителя.
