Как найти спектральную плотность импульса

Спектральная плотность импульса – ключевая характеристика сигнала, определяющая распределение его энергии по частотам. Для анализа коротких импульсов, таких как радиочастотные или оптические, применяют методы, основанные на преобразовании Фурье. Наиболее распространенный подход – прямое вычисление спектра через интеграл Фурье, однако его эффективность зависит от формы импульса и требуемой точности.

Для импульсов с конечной длительностью (например, гауссовых или прямоугольных) спектральная плотность рассчитывается аналитически. Так, для прямоугольного импульса длительностью τ спектр описывается функцией вида sin(πfτ)/(πfτ), где f – частота. В случае гауссова импульса с шириной σ спектр также имеет гауссову форму с шириной, обратно пропорциональной σ. Эти формулы позволяют быстро оценить частотные свойства без численного интегрирования.

При работе с дискретными сигналами используют быстрое преобразование Фурье (БПФ). Для корректного расчета спектральной плотности необходимо учитывать частоту дискретизации f_s и длину выборки N. Минимальное разрешение по частоте определяется как Δf = f_s/N. Чтобы избежать эффекта растекания спектра, применяют оконные функции (Хэмминга, Ханна), которые снижают боковые лепестки на 40–60 дБ.

Для нестационарных импульсов, таких как чирпированные сигналы, эффективен метод вейвлет-преобразования. В отличие от Фурье-анализа, он позволяет локализовать частотные компоненты во времени. Например, вейвлет Морле обеспечивает оптимальное соотношение временного и частотного разрешения для импульсов с линейной частотной модуляцией.

При численном моделировании спектральной плотности важно учитывать шум и ограничения вычислительных ресурсов. Для снижения погрешностей рекомендуется использовать перекрытие выборок (50–75%) и усреднение периодограмм. В MATLAB или Python (библиотека NumPy) реализованы оптимизированные алгоритмы БПФ, позволяющие обрабатывать массивы данных размером до 2²⁰ точек за доли секунды.

Выбор метода преобразования Фурье для анализа одиночных импульсов

Для одиночных импульсов с длительностью менее 1 мкс дискретное преобразование Фурье (ДПФ) требует частоты дискретизации не ниже 10 ГГц, чтобы избежать наложения спектров (алиасинга) и сохранить высокочастотные компоненты. При этом число точек N должно удовлетворять условию N ≥ 2·f_max·T, где f_max – максимальная частота в спектре импульса, T – его длительность. Например, для импульса с T = 100 нс и f_max = 5 ГГц минимальное N составит 1000 точек. Использование быстрого преобразования Фурье (БПФ) сокращает вычислительные затраты, но требует дополнения нулями до степени двойки, что может искажать спектральную плотность при недостаточном разрешении.

Альтернативой ДПФ выступает оконное преобразование Фурье (ОПФ), особенно эффективно при анализе нестационарных импульсов с изменяющейся частотой. Окна Ханна или Хэмминга с шириной, равной 10–20% длительности импульса, минимизируют утечку спектра, но снижают разрешение по частоте. Для импульсов с крутыми фронтами (например, прямоугольных) предпочтительно окно Блэкмана-Харриса, обеспечивающее подавление боковых лепестков до –92 дБ, хотя и ценой расширения главного лепестка на 50%. Выбор окна определяется компромиссом между разрешением и динамическим диапазоном.

При анализе сверхкоротких импульсов (T < 1 нс) целесообразно применять непрерывное вейвлет-преобразование (НВП) с материнским вейвлетом Морле или Гаусса высокого порядка. НВП позволяет локализовать частотные компоненты во времени с разрешением до 1 пс, что критично для импульсов с чирпом или модуляцией. Однако вычислительная сложность НВП на порядок выше БПФ, а интерпретация результатов требует учета масштабных коэффициентов. Для импульсов с линейной частотной модуляцией оптимален метод согласованной фильтрации в частотной области, реализуемый через свертку с комплексно-сопряженным спектром опорного сигнала.

Расчет спектральной плотности прямоугольного импульса с заданными параметрами

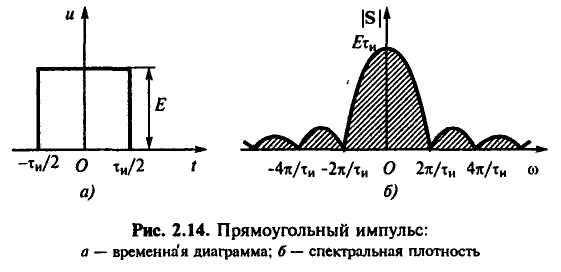

Прямоугольный импульс с амплитудой A, длительностью τ и задержкой t₀ описывается функцией:

• s(t) = A при t₀ ≤ t ≤ t₀ + τ,
• s(t) = 0 вне этого интервала.

Спектральная плотность S(ω) вычисляется через преобразование Фурье:

1. Подставьте функцию импульса в интеграл Фурье:

   S(ω) = ∫_-∞^∞ s(t) e^-jωt dt = A ∫_t0^t₀+τ e^-jωt dt.

2. Возьмите интеграл:

   S(ω) = A (e^{-jω(t₀+τ)} — e^-jωt₀) / (-jω) = Aτ e^{-jω(t₀+τ/2)} · (sin(ωτ/2) / (ωτ/2)).

3. Модуль спектральной плотности:

   |S(ω)| = Aτ |sin(ωτ/2) / (ωτ/2)|, фаза зависит от t₀.

Для численного расчета используйте дискретное преобразование Фурье (ДПФ) при оцифровке сигнала с шагом Δt ≤ 1/(2f_max), где f_max – максимальная частота в спектре. Пример реализации в Python с библиотекой NumPy:

import numpy as np
A, tau, t0 = 1.0, 0.001, 0.0  # Параметры импульса
fs = 100000  # Частота дискретизации, Гц
t = np.arange(0, 0.01, 1/fs)  # Временной вектор
s = np.where((t >= t0) & (t <= t0 + tau), A, 0)  # Импульс
S = np.fft.fft(s) * (1/fs)  # Спектральная плотность
freq = np.fft.fftfreq(len(t), 1/fs)  # Частоты

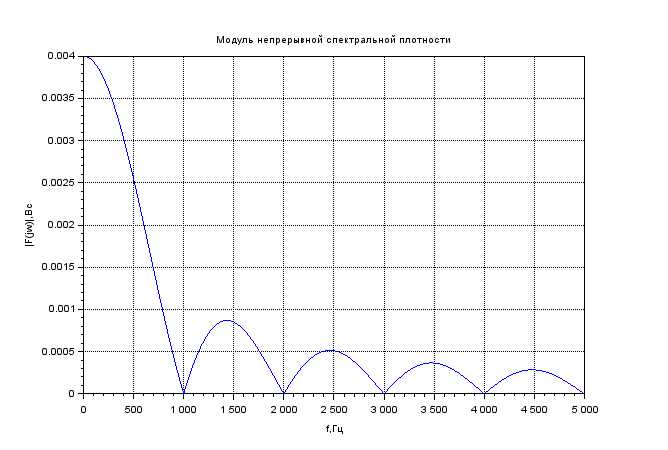

Первый нуль спектра наблюдается на частоте f₁ = 1/τ. Для импульса с τ = 1 мс это 1 кГц. Увеличение длительности импульса сужает спектр, уменьшение – расширяет.

Использование оконных функций при дискретном преобразовании сигналов

Дискретное преобразование Фурье (ДПФ) анализирует сигналы в предположении их периодичности, что приводит к эффекту растекания спектра (spectral leakage) при нецелом числе периодов в выборке. Оконные функции сглаживают края сигнала, уменьшая боковые лепестки спектра. Наиболее распространённые окна: Ханна, Хэмминга, Блэкмана-Харриса и Кайзера. Выбор зависит от компромисса между шириной главного лепестка и уровнем подавления боковых.

Окно Ханна (Hann) определяется как:

w[n] = 0.5 * (1 - cos(2πn/(N-1))),

где N – длина окна, n ∈ [0, N-1]. Оно обеспечивает подавление боковых лепестков до -31 дБ при ширине главного лепестка 1.5 бина ДПФ. Применяется для анализа стационарных сигналов, где важна точность оценки амплитуды гармоник.

• Хэмминг (Hamming): w[n] = 0.54 - 0.46 * cos(2πn/(N-1)). Боковые лепестки подавляются до -42 дБ, но главный лепесток шире (1.36 бина). Эффективно для сигналов с близко расположенными частотами.
• Блэкман-Харрис: минимизирует боковые лепестки до -92 дБ за счёт расширения главного лепестка до 2.0 бинов. Подходит для выделения слабых сигналов на фоне шума.
• Кайзер: параметрическое окно с регулируемым уровнем подавления β. Формула: w[n] = I₀(β√(1-(2n/(N-1)-1)²)) / I₀(β), где I₀ – модифицированная функция Бесселя. При β=3π подавление достигает -60 дБ.

Применение оконных функций требует коррекции амплитуды спектра. Коэффициент коррекции для окна Ханна – 2.0, для Хэмминга – 1.85. Без коррекции амплитуда гармоник занижается на 6 дБ (Ханн) и 5.4 дБ (Хэмминг). Для точного восстановления энергии сигнала используют нормировку по сумме квадратов отсчётов окна:

k = N / √(Σ w[n]²).

Выбор окна зависит от задачи:

1. Для разрешения близких частот (например, в радиолокации) – Хэмминг или Кайзер с β=2π.
2. Для подавления шума (аудиообработка) – Блэкман-Харрис или Кайзер с β=4π.
3. Для анализа переходных процессов – прямоугольное окно (без сглаживания) или окно с минимальной длительностью (например, окно Натолла).

Ошибки при использовании оконных функций:

• Игнорирование коррекции амплитуды приводит к систематической погрешности до 50%.
• Слишком узкое окно (малое N) увеличивает ширину главного лепестка, ухудшая разрешение.
• Перекрытие окон при сегментации сигнала (например, 50% для Ханна) снижает дисперсию оценки спектра, но требует компенсации перекрытия в расчётах.

Для сигналов с динамическим диапазоном >60 дБ рекомендуется использовать окна с подавлением боковых лепестков не менее -70 дБ (Блэкман-Харрис, Кайзер с β=3.5π).

Сравнение аналитического и численного подходов к вычислению спектра

Аналитический метод основан на прямом применении преобразования Фурье к математической модели импульса. Для сигналов с известной аналитической формой (например, прямоугольный, гауссов или экспоненциальный импульс) спектральная плотность вычисляется по замкнутым формулам. Преимущество – высокая точность и отсутствие дискретизационных артефактов. Однако применимость ограничена простыми или идеализированными сигналами: реальные импульсы с шумами или нелинейными искажениями требуют численного подхода. Пример: спектр прямоугольного импульса длительностью τ описывается функцией sinc(fτ), где погрешность определяется только точностью задания параметров.

Численный метод использует дискретное преобразование Фурье (ДПФ) или быстрое преобразование Фурье (БПФ) для обработки оцифрованных данных. Ключевые параметры – частота дискретизации (должна превышать удвоенную максимальную частоту сигнала по теореме Найквиста) и длина выборки (влияет на разрешение по частоте). Основные источники погрешностей: эффект Гиббса (осцилляции на границах спектра), утечка спектра (из-за конечной длины выборки) и шум квантования. Для минимизации артефактов применяют оконные функции (Хэмминга, Ханна, Блэкмана-Харриса), каждая из которых имеет компромисс между подавлением боковых лепестков и расширением главного лепестка.

Выбор метода зависит от задачи: аналитический подход оптимален для теоретического анализа и быстрых оценок, численный – для обработки экспериментальных данных. При численном расчете рекомендуется использовать БПФ с длиной выборки, кратной степени двойки (для ускорения вычислений), и предварительно центрировать сигнал для уменьшения утечки спектра. Для сигналов с неизвестной структурой численный метод незаменим, но требует контроля параметров дискретизации и применения оконных функций.

Обработка шумов и артефактов в спектральных характеристиках импульсов

Шумы в спектральных характеристиках импульсов возникают из-за неидеальностей измерительного оборудования, внешних электромагнитных помех и квантовых флуктуаций сигнала. Для их подавления применяют оконные функции (Хэмминга, Ханна, Блэкмана-Харриса) с коэффициентами затухания боковых лепестков от -42 дБ до -92 дБ. При анализе коротких импульсов (длительностью менее 10 нс) эффективен метод медианной фильтрации с окном 3–5 точек, снижающий влияние импульсных помех без искажения фронтов сигнала. Для высокочастотных компонент (свыше 1 ГГц) используют адаптивные фильтры Калмана с динамической подстройкой параметров под отношение сигнал/шум.

Артефакты, вызванные дискретизацией и наложением спектров (aliasing), устраняют предварительной фильтрацией антиэлайсинговыми фильтрами с частотой среза на 20–30% ниже частоты Найквиста. При работе с АЦП разрядностью 12–16 бит критически важно контролировать уровень квантования: шум квантования не должен превышать -60 дБ от амплитуды сигнала. Для коррекции нелинейных искажений, вносимых усилителями, применяют полиномиальную аппроксимацию 3–5 порядка с последующей компенсацией гармоник в частотной области.

В задачах с низким отношением сигнал/шум (менее 0 дБ) оправдано использование вейвлет-преобразования с базисами Добеши или Морле, позволяющими локализовать шумовые компоненты в масштабно-временной области. Для подавления узкополосных помех эффективны режекторные фильтры с Q-фактором 50–100 и адаптивной подстройкой центральной частоты. При анализе сверхширокополосных импульсов (полоса более 10 ГГц) рекомендуется применять методы слепого разделения источников (ICA, FastICA) для выделения полезного сигнала на фоне коррелированных шумов.

Контроль качества обработки проводят по критерию среднеквадратичной ошибки (RMSE) между исходным и восстановленным сигналом, а также по спектральной чистоте основной гармоники. Для импульсов с длительностью менее 1 нс пороговое значение RMSE не должно превышать 2% от пиковой амплитуды. При работе с реальными данными обязательна валидация результатов на тестовых сигналах с известными спектральными характеристиками, включая гармонические и импульсные последовательности с заданным SNR.

Практическое применение спектральной плотности в радиолокации и связи

В радиолокационных системах спектральная плотность импульса определяет разрешающую способность по дальности и скорости. Для зондирующих сигналов с линейной частотной модуляцией (ЛЧМ) ширина спектра прямо влияет на точность измерений: при полосе 10 МГц разрешение по дальности составляет ~15 м, а при 100 МГц – уже ~1,5 м. В РЛС с фазированными антенными решетками анализ спектральной плотности позволяет оптимизировать диаграмму направленности, подавляя боковые лепестки на 20–30 дБ за счет формирования весовых коэффициентов в частотной области.

В системах связи спектральная плотность используется для оценки эффективности использования частотного ресурса. Например, в стандарте 5G NR ширина поднесущих OFDM варьируется от 15 кГц до 240 кГц, что требует точного расчета спектральной маски для предотвращения интерференции. При плотности 30 кГц/поднесущая и полосе 100 МГц система обеспечивает пропускную способность до 2 Гбит/с в канале с отношением сигнал/шум 20 дБ. Для динамического распределения ресурсов применяют алгоритмы, адаптирующие мощность спектральных компонент под условия канала с шагом 0,5 дБ.

В задачах радиоэлектронной борьбы спектральная плотность позволяет идентифицировать и подавлять помехи. Приемники с мгновенным анализом спектра (например, на основе БПФ с окном Ханна) выявляют узкополосные помехи с шириной менее 1% от несущей частоты. Для подавления используют режекторные фильтры с крутизной спада 60 дБ/октава, настраиваемые по результатам оценки спектральной плотности в реальном времени. В системах РЭБ с перестраиваемой частотой шаг перестройки выбирают равным 1/10 от ширины спектра сигнала для минимизации вероятности обнаружения.

В спутниковой связи спектральная плотность мощности (PSD) ограничивается международными регламентами для предотвращения помех соседним каналам. Например, для Ku-диапазона (12–18 ГГц) максимальная PSD составляет -45 дБВт/Гц в полосе 40 кГц. При проектировании транспондеров используют фильтры с коэффициентом прямоугольности 1,2 для подавления внеполосных излучений до -60 дБ. В системах с многостанционным доступом (MF-TDMA) распределение спектральных ресурсов проводят с учетом энергетического бюджета канала, обеспечивая равномерную PSD в пределах ±1 дБ.

Для оптимизации энергопотребления в мобильных устройствах спектральную плотность сигнала адаптируют под условия канала. В LTE-Advanced при низком SNR (<5 дБ) мощность распределяется по поднесущим с приоритетом для компонент с высоким отношением сигнал/шум, что увеличивает энергоэффективность на 15–20%. В IoT-устройствах с NB-IoT используют узкополосные сигналы (180 кГц), где спектральная плотность ограничена -13 дБм/Гц для снижения потребления до 10 мВт в режиме передачи.

В радиолокации высокого разрешения (например, SAR) спектральная плотность импульса определяет детализацию изображения. При синтезе апертуры с полосой 600 МГц достигается разрешение 0,25 м, но требуется стабильность фазы не хуже 5° в полосе анализа. Для компенсации доплеровского сдвига применяют коррекцию спектра с шагом 10 Гц, что позволяет различать цели с радиальной скоростью до 0,1 м/с. В метеорологических РЛС анализ спектральной плотности отраженных сигналов выявляет турбулентные зоны с разрешением по скорости 0,5 м/с.
