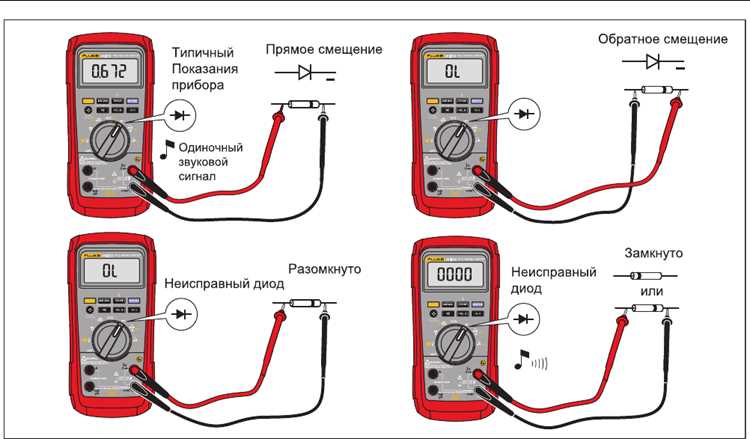

Далее проверьте переход Vdd-SOURCE в режиме диода. При подключении красного щупа к Vdd и черного к SOURCE мультиметр должен показать падение напряжения 0,4–0,7 В. Обратное подключение должно давать «1» или бесконечность. Если показания отличаются, внутренний стабилизатор или защитный диод повреждены.
Для проверки обратной связи (FB) измерьте сопротивление относительно SOURCE. В норме оно составляет 5–15 кОм. Значения ниже 1 кОм или выше 50 кОм указывают на неисправность цепи обратной связи. При наличии осциллографа дополнительно проверьте форму сигнала на FB – она должна быть импульсной с частотой 60–100 кГц.
Какие инструменты и настройки мультиметра понадобятся для проверки
Для диагностики Viper22A потребуется цифровой мультиметр с минимальным набором функций: измерение постоянного и переменного напряжения (до 600 В), сопротивления (до 2 МОм), проверка диодов и прозвонка цепей. Модели с автоматическим выбором диапазона упрощают процесс, но ручные варианты (например, DT830B) тоже подойдут при правильной настройке.
Перед началом работы убедитесь, что мультиметр откалиброван и исправен. Проверьте целостность щупов – сопротивление между их концами должно стремиться к нулю. Для измерений на плате используйте тонкие игольчатые щупы или зажимы типа «крокодил», чтобы избежать коротких замыканий при контакте с соседними дорожками.
Основные режимы мультиметра для проверки Viper22A:
| Параметр | Диапазон измерений | Режим мультиметра | Примечание |
|---|---|---|---|
| Напряжение питания (VCC) | 0–20 В DC | DCV 20 | Типовое значение: 9–15 В |
| Сопротивление обмоток трансформатора | 0–200 Ом | Ω 200 | Проверка на обрыв или КЗ |
| Ток потребления | 0–10 А DC | DCA 10A | Подключение в разрыв цепи питания |
| Проверка диодов (выходные ключи) | Режим «Диод» | Символ диода | Падение напряжения 0.4–0.7 В |
При прозвонке обмоток трансформатора установите мультиметр на предел 200 Ом. Сопротивление первичной обмотки должно составлять 1–5 Ом, вторичных – 0.1–1 Ом. Значения выше 10 Ом или бесконечность свидетельствуют об обрыве. Для проверки изоляции между обмотками используйте мегаомметр (500 В) – сопротивление должно быть не менее 10 МОм.
Как подготовить микросхему Viper22a к тестированию
Извлеките Viper22a из платы, если она припаяна. Используйте паяльник с регулировкой температуры (300–350°C) и оловоотсос или оплётку для удаления припоя. Избегайте перегрева – время пайки не должно превышать 3–5 секунд на контакт. Для поверхностного монтажа (SO-8) применяйте термофен с температурой 320–350°C и потоком воздуха 20–30 л/мин.
Подготовьте рабочее место: используйте антистатический коврик и браслет, подключённые к заземлению. Мультиметр переведите в режим проверки диодов или сопротивления (200 Ом–2 МОм). Для точных измерений выберите предел, соответствующий ожидаемым значениям: например, для проверки обмоток трансформатора – 200 Ом, для изоляции – 2 МОм.
Для проверки теплового режима подключите термопару к корпусу микросхемы. Во время тестирования температура не должна превышать 125°C (максимально допустимое значение по даташиту). Если температура растёт выше 80°C, сократите время измерений или используйте принудительное охлаждение – это предотвратит термическое повреждение кристалла.
Как измерить сопротивление и целостность обмоток трансформатора
- Проверьте изоляцию между обмотками: установите мультиметр на предел 2 МОм. Измерьте сопротивление между первичной и вторичной обмотками – оно должно быть не менее 1 МОм. Значение ниже 100 кОм указывает на пробой изоляции.
- Для трансформаторов с экраном (например, в импульсных блоках питания) дополнительно измерьте сопротивление между экраном и каждой обмоткой – оно должно стремиться к бесконечности.
Тестирование сигналов управления и выходных параметров
Проверка выходного напряжения выполняется на вторичной обмотке трансформатора. Подключите мультиметр в режиме DCV к выходным клеммам блока питания. Для типовых схем на Viper22a выходное напряжение должно быть стабильным в пределах ±5% от номинала (например, 12 В ±0,6 В). Если напряжение плавает или отсутствует, проверьте диодный мост на вторичной стороне, конденсаторы фильтра (обычно 1000 мкФ/25 В) и целостность обмоток трансформатора.
Тестирование защиты от перегрузки проводится искусственным увеличением нагрузки на выходе. Подключите резистор с сопротивлением, соответствующим 120–150% от номинальной мощности блока (например, для 12 В/2 А – 6–8 Ом/30 Вт). При срабатывании защиты напряжение на DRAIN должно кратковременно падать до 50–100 В, а затем восстанавливаться. Если микросхема не перезапускается или выходит из строя, замените её – внутренний ключ повреждён.
Анализ результатов и выявление неисправностей Viper22a
