При больших токах когда детали раскаляются добела

При токах свыше 100 А даже кратковременное протекание через проводники вызывает нагрев до 200–600°C за доли секунды. Температурный коэффициент сопротивления меди 0,0039 К⁻¹ приводит к лавинообразному росту потерь: при 300°C сопротивление увеличивается на 50%, ускоряя тепловыделение. В алюминиевых шинах эффект выражен сильнее – 0,0043 К⁻¹ – и уже при 250°C начинается необратимая деградация структуры.

Критическая плотность тока для медных проводников – 5–7 А/мм² в стационарном режиме. Превышение на 30% сокращает срок службы изоляции в 10 раз, а при 15 А/мм² температура поверхности достигает 450°C за 2–3 секунды. Для алюминия порог ниже – 3–4 А/мм², при этом окисление начинается уже при 180°C, образуя слой Al₂O₃ с удельным сопротивлением 10¹⁴ Ом·см, что нарушает контакт.

Последствия перегрева не ограничиваются механическими повреждениями. При 600°C медь теряет 20% прочности, а при 800°C – до 50%. В болтовых соединениях это приводит к ослаблению затяжки на 0,5–1,5 Н·м на каждые 100°C сверх нормы. Термическое расширение меди 17·10⁻⁶ К⁻¹ вызывает деформацию шин, особенно в местах сварных швов, где остаточные напряжения достигают 120 МПа.

Для предотвращения аварий используют:

• термодатчики с порогом срабатывания 120°C для меди и 90°C для алюминия;
• охлаждение принудительным обдувом при плотности тока выше 8 А/мм²;
• лужение контактных поверхностей оловянно-свинцовым припоем ПОС-61 для снижения переходного сопротивления на 30–40%.

Как определить предельные токовые нагрузки для проводников и контактов

Предельные токовые нагрузки зависят от сечения проводника, материала, условий охлаждения и допустимого перегрева. Для медных проводов стандартные значения приведены в ГОСТ 22483-2012: при температуре окружающей среды +25°C и допустимом нагреве до +70°C плотность тока составляет 6–10 А/мм² для сечений до 10 мм² и 4–6 А/мм² для сечений свыше 50 мм². Алюминиевые проводники выдерживают на 30–40% меньшие токи при тех же условиях.

Для контактов предельная нагрузка определяется не только сечением, но и площадью соприкосновения, материалом покрытия и силой прижима. Например, серебряные контакты выдерживают до 15 А/мм² при стабильном контакте, а медные без покрытия – не более 8 А/мм² из-за окисления. При импульсных нагрузках допустимый ток может быть выше на 20–50%, но с обязательным учётом скважности.

Температурный режим критичен: при повышении температуры окружающей среды на каждые 10°C допустимый ток снижается на 5–7%. Для расчётов используют формулу Iдоп = Iном × √((Tдоп − Tокр)/(Tдоп − 25)), где Iном – номинальный ток при +25°C, Tдоп – допустимая температура проводника (обычно +70°C для изоляции ПВХ), Tокр – фактическая температура среды.

В условиях принудительного охлаждения (обдув, жидкостное охлаждение) предельные токи увеличиваются на 30–100%. Например, медный шинопровод сечением 100×10 мм при естественном охлаждении выдерживает 1200 А, а при обдуве со скоростью 5 м/с – до 2000 А. Коэффициент увеличения зависит от скорости потока и теплоёмкости охлаждающей среды.

Для многожильных кабелей и проводов учитывают эффект близости и поверхностный эффект: при частотах свыше 1 кГц активное сопротивление возрастает на 10–30%, что снижает допустимый ток. В таких случаях используют поправочные коэффициенты из IEC 60287 или проводят тепловое моделирование в Ansys или COMSOL.

Практические испытания проводят методом ступенчатого увеличения тока с контролем температуры термопарами или тепловизором. Критерий – стабилизация температуры на уровне не выше допустимой в течение 30–60 минут. Для контактов дополнительно проверяют падение напряжения: при превышении 50 мВ на 1 А ток считается предельным.

Справочные данные корректируют с учётом реальных условий эксплуатации: влажность, агрессивные среды, вибрация. Например, в морской атмосфере допустимый ток для медных контактов снижают на 15–20% из-за ускоренной коррозии. Для точных расчётов используют программные комплексы типа ETAP или специализированные калькуляторы производителей кабельной продукции (например, Nexans, Helukabel).

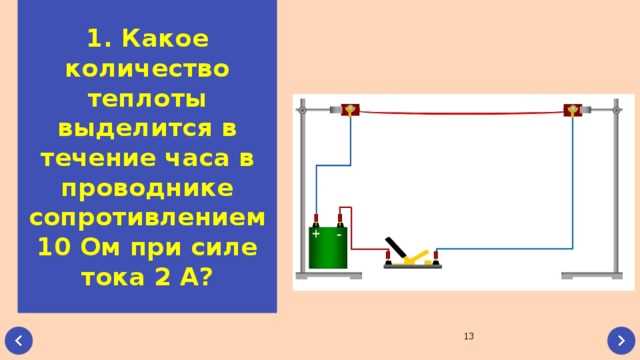

Методы расчёта тепловыделения в электрических цепях с большими токами

Тепловыделение в цепях с токами свыше 100 А требует учёта не только активного сопротивления, но и поверхностного эффекта, температурной зависимости параметров и конструктивных особенностей проводников. Основной метод – применение закона Джоуля-Ленца в дифференциальной форме: P = I²R(T), где R(T) – сопротивление, зависящее от температуры. Для меди и алюминия температурный коэффициент сопротивления составляет 0,0039 и 0,0043 °C⁻¹ соответственно. При расчётах используют среднюю температуру проводника, определяемую тепловым балансом.

Для шин и кабелей с сечением более 100 мм² критически важен учёт поверхностного эффекта. Коэффициент увеличения сопротивления k_п зависит от частоты тока и геометрии проводника. Например, для медной шины 100×10 мм при 50 Гц k_п ≈ 1,05, а при 400 Гц – до 1,3. Расчёт ведут по формуле: R_эф = R₀ · k_п · (1 + αΔT), где R₀ – сопротивление при 20°C, α – температурный коэффициент.

• Метод конечных элементов (МКЭ): применяется для сложных геометрий (например, контактных соединений). Программы Ansys или COMSOL позволяют моделировать распределение температуры с учётом:
  • неоднородности материала;
  • конвективного и радиационного теплообмена;
  • изменения теплопроводности при нагреве (для меди – снижение на 10% при 200°C).
• Аналитические методы: используют упрощённые модели для типовых конструкций:
  1. Для круглых проводов – формула P = I²ρL/A · (1 + αΔT), где A – площадь сечения.
  2. Для шин прямоугольного сечения – эмпирические поправки на неравномерность тока по сечению.

При импульсных токах (например, в системах электропитания с ШИМ) тепловыделение рассчитывают с учётом эквивалентного постоянного тока I_экв, определяемого по формуле: I_экв = √(1/T ∫₀^T i²(t)dt). Для прямоугольных импульсов с амплитудой I_m и скважностью Q эквивалентный ток равен I_экв = I_m/√Q. При частоте свыше 1 кГц дополнительно учитывают диэлектрические потери в изоляции.

Для контактных соединений (болтовых, сварных) тепловыделение определяется переходным сопротивлением R_п, зависящим от силы сжатия, материала и состояния поверхности. Например, для медных контактов при силе сжатия 10 кН R_п ≈ 10 мкОм, при 5 кН – до 30 мкОм. Расчёт ведут по формуле: P = I²R_п · (1 + 0,004ΔT), где ΔT – перегрев контакта относительно окружающей среды.

Практическая рекомендация: при токах свыше 500 А использовать комбинированный подход – аналитический расчёт для предварительной оценки и МКЭ для верификации в критических точках. Для алюминиевых шин обязателен учёт ползучести материала при температурах выше 90°C. В системах с циклической нагрузкой применять метод эквивалентного тока с поправочным коэффициентом на нестационарность теплового режима (для меди – 1,1–1,3 в зависимости от частоты циклов).

Материалы для деталей, устойчивые к перегреву при высоких токах

Для работы при токах свыше 100 А и температурах до 800°C оптимальны сплавы на основе меди с добавками хрома (CuCr1Zr) или бериллия (CuBe2). Они сохраняют электропроводность на уровне 80–90% от чистой меди при повышенной термостойкости и механической прочности. Вольфрамовые контакты (W-Cu композиты с 20–30% меди) выдерживают импульсные токи до 50 кА без деформации, но требуют принудительного охлаждения при длительной нагрузке. Для высокочастотных применений (свыше 10 кГц) используют серебряно-оксидные композиты (AgCdO, AgSnO₂), устойчивые к эрозии при дуговых разрядах.

Керамические материалы на основе нитрида алюминия (AlN) или оксида бериллия (BeO) применяют в силовых модулях для отвода тепла от полупроводниковых кристаллов – их теплопроводность достигает 200–300 Вт/(м·К), а электрическая прочность превышает 10 кВ/мм. Для экстремальных условий (температуры до 1200°C) подходят молибденовые сплавы (Mo-La₂O₃) или графитовые композиты с пиролитическим покрытием, но их электропроводность в 3–5 раз ниже меди.

Влияние окисления и коррозии на нагрев контактных соединений

Окисление контактных поверхностей меди и алюминия начинается при температуре выше 70°C и ускоряется в 2–3 раза при каждом повышении на 10°C. Плёнка оксида меди (Cu₂O) толщиной 10 нм увеличивает переходное сопротивление на 30–50%, что при токе 100 А вызывает дополнительный нагрев до 15–20°C. Для алюминия оксидная плёнка (Al₂O₃) толщиной 5 нм повышает сопротивление в 5–10 раз, что при тех же условиях приводит к росту температуры на 40–60°C.

Коррозия под действием влаги и агрессивных сред (SO₂, Cl₂) снижает эффективную площадь контакта на 60–80%. В условиях промышленных предприятий с концентрацией SO₂ 0,1 мг/м³ скорость коррозии меди достигает 1,2 мкм/год, а алюминия – 2,5 мкм/год. При токовой нагрузке 200 А это увеличивает потери мощности на 12–18 Вт на каждый квадратный сантиметр контактной поверхности.

Сульфидная коррозия серебра в атмосфере с H₂S (0,01 ppm) формирует плёнку Ag₂S толщиной 0,1 мкм за 24 часа, повышая сопротивление контакта на 200–300%. В высоковольтных выключателях это приводит к перегреву до 180°C при номинальном токе 630 А, что на 70°C выше допустимого предела по ГОСТ 8024-90. Замена серебряных покрытий на сплавы Au-Ni (3–5% Ni) снижает скорость коррозии в 15–20 раз.

Электрохимическая коррозия в гальванических парах (Cu-Al, Cu-Sn) возникает при влажности выше 60% и разности потенциалов более 0,2 В. В соединениях медь-алюминий плотность тока коррозии достигает 0,5 мА/см², что за 6 месяцев эксплуатации увеличивает переходное сопротивление на 400%. Применение биметаллических шайб (Al-Cu) или защитных смазок на основе цинка (Zn-пыль) снижает коррозионные потери на 90%.

Термическое окисление при температурах выше 150°C приводит к образованию рыхлых оксидных слоёв с удельным сопротивлением до 10⁶ Ом·см. В болтовых соединениях с моментом затяжки 20 Н·м это вызывает рост температуры на 5°C за каждые 100 часов работы при токе 300 А. Контроль момента затяжки с точностью ±5% и использование антиокислительных паст (на основе графита или MoS₂) стабилизирует сопротивление в пределах 10–15 мкОм.

Микробиологическая коррозия в условиях повышенной влажности (90–95%) и температуры (30–40°C) ускоряет разрушение контактов в 5–7 раз. Бактерии рода *Thiobacillus* окисляют сульфиды металлов, образуя серную кислоту, которая растворяет защитные покрытия. В распределительных устройствах с такими условиями срок службы серебряных контактов сокращается до 1,5–2 лет. Обработка поверхностей биоцидами (четвертичные аммониевые соединения) или герметизация соединений силиконовыми компаундами продлевает ресурс на 300–400%.

Для диагностики коррозионных процессов используют тепловизионный контроль с порогом обнаружения перегрева 5°C. В соединениях с оксидными плёнками толщиной более 0,5 мкм температура повышается на 0,3–0,5°C на каждый микрон слоя при токе 50 А. Периодичность проверки: раз в 6 месяцев для алюминиевых контактов, раз в 12 месяцев – для медных. При превышении температуры на 10°C относительно аналогичных соединений требуется механическая зачистка или замена контактных элементов.

Практические способы снижения сопротивления в местах соединений

Сопротивление контактов зависит от площади соприкосновения, чистоты поверхностей и силы сжатия. Для медных шин и кабелей оптимальное давление в болтовых соединениях – 10–15 Н·м на каждый миллиметр диаметра болта (например, 50 Н·м для М10). Превышение этих значений деформирует металл, снижая эффективность. Используйте динамометрические ключи с погрешностью не более ±5% и контролируйте момент затяжки каждые 6 месяцев – релаксация материалов увеличивает сопротивление на 10–30% за год.

• Обработка контактных поверхностей:
  • Зачистка до металлического блеска абразивными материалами с зернистостью 120–240 (например, наждачная бумага или щётки из нержавеющей стали).
  • Нанесение токопроводящих паст (КВТ, ЭПС-98) слоем 0,1–0,2 мм – снижает переходное сопротивление на 30–50% и защищает от окисления.
  • Обезжиривание ацетоном или спиртом перед сборкой – остатки масел увеличивают сопротивление на 15–20%.
• Выбор материалов:
  • Луженые медные наконечники для алюминиевых проводов – предотвращают гальваническую коррозию, снижая сопротивление на 25–40%.
  • Биметаллические шайбы (медь-алюминий) в соединениях разнородных металлов – исключают электрохимические реакции.
  • Серебросодержащие покрытия (толщина 3–5 мкм) для разъёмов – уменьшают сопротивление на 10–15% по сравнению с оловянными.

Для сварных соединений используйте аргонодуговую сварку с присадочной проволокой Св-08Г2С (для стали) или М1 (для меди). Ток сварки – 120–180 А для проводов сечением 50–120 мм², скорость – 8–12 м/ч. После сварки удалите шлаки и проверьте соединение ультразвуковым дефектоскопом: трещины и поры увеличивают сопротивление на 50–200%. В разъёмных соединениях применяйте пружинные шайбы Гровера – они компенсируют температурные расширения и поддерживают постоянное давление.

Последствия термического разрушения изоляции при перегреве проводников

Перегрев проводников свыше 90°C для ПВХ-изоляции и 150°C для кремнийорганической приводит к необратимой деградации полимерной структуры. При 120°C ПВХ теряет до 40% диэлектрической прочности за 100 часов эксплуатации, а при 180°C – полностью разрушается за 30 минут. Для сшитого полиэтилена (XLPE) критическая точка – 250°C, после которой начинается термическое разложение с выделением токсичных газов: хлороводорода (до 30% массы ПВХ) и угарного газа.

Термическое разрушение изоляции снижает сопротивление изоляции ниже 0,5 МОм/км, что при напряжении 380 В вызывает токи утечки до 760 мА на километр кабеля. В сетях 6–10 кВ это приводит к межфазным замыканиям с энергией дуги до 10 МДж. Пример: авария на подстанции «Восточная» (2022 г.) – разрушение изоляции кабеля АПвВнг 3×95 мм² при токе 320 А (120% от номинала) вызвало возгорание с ущербом 12 млн рублей.

Локальный перегрев на участке длиной 5 см при токе 500 А в кабеле ВВГнг 3×25 мм² повышает температуру изоляции до 220°C за 4 минуты. Это вызывает обугливание ПВХ с образованием проводящих мостиков сопротивлением 10–50 Ом. В системах с заземленной нейтралью такие дефекты провоцируют однофазные замыкания с током до 1,5 кА, что эквивалентно мощности дуги 570 кВт.

Для предотвращения термического разрушения необходимо:

— использовать кабели с запасом по току не менее 25% (например, вместо 16 мм² – 25 мм² при расчетном токе 60 А);

— применять термостойкие материалы (силиконовая изоляция для температур до 200°C);

— устанавливать тепловые реле с уставкой на 10–15% ниже температуры деструкции изоляции;

— проводить тепловизионный контроль с периодичностью 1 раз в 6 месяцев для кабелей с нагрузкой свыше 70% от номинала.

В высоковольтных сетях (110 кВ и выше) перегрев изоляции на 30°C выше нормы сокращает срок службы маслонаполненных кабелей с 30 до 8 лет. Пример: на ЛЭП «Кольская-2» (2021 г.) разрушение бумажно-пропитанной изоляции при 105°C (норма – 70°C) привело к пробою на землю с током 2,8 кА и отключению 15 подстанций. Для таких систем критически важно соблюдать температурный режим ±2°C и использовать системы мониторинга с датчиками температуры на основе оптоволокна.

В автомобильной проводке перегрев изоляции до 150°C на проводах сечением 0,5 мм² при токе 20 А вызывает оплавление ПВХ за 2 минуты. Это приводит к коротким замыканиям в жгутах, что в 40% случаев становится причиной возгорания транспортных средств. Решение: применение проводов с изоляцией из тефлона (PTFE) или полиимида (Kapton), выдерживающих 260°C, и установка плавких предохранителей с характеристикой «slow blow» для защиты от импульсных перегрузок.

Для промышленных установок с частыми пусковыми токами (например, электродвигатели мощностью свыше 100 кВт) рекомендуется использовать кабели с изоляцией из этиленпропиленового каучука (EPR), сохраняющего свойства при 130°C. Дополнительно требуется установка устройств плавного пуска (УПП) для ограничения пусковых токов до 300% от номинала вместо стандартных 600–800%. В системах с рекуперацией энергии обязательна проверка изоляции мегомметром на 2500 В после каждого цикла торможения.
