Какая шестеренка не крутится при движении автомобиля

В трансмиссии автомобиля с механической коробкой передач есть компонент, который остаётся неподвижным даже при активном движении. Речь идёт о шестерне заднего хода, расположенной между первичным и вторичным валами КПП. Она не участвует в передаче крутящего момента на прямых передачах, но включается только при выборе задней скорости, изменяя направление вращения выходного вала.

Конструктивно шестерня заднего хода выполнена в виде промежуточной шестерни, которая вводится в зацепление с двумя другими шестернями через паразитную шестерню. Последняя не имеет жёсткой связи с валами и свободно вращается на своей оси, обеспечивая реверсивное движение. На передних передачах эта пара шестерён разъединена, и шестерня заднего хода остаётся статичной.

В автоматических коробках передач аналогичную функцию выполняет планетарный механизм, где солнечная или коронная шестерня блокируется тормозной лентой или муфтой для изменения направления вращения. Однако в классических АКПП с гидротрансформатором шестерни заднего хода также остаются неподвижными до активации режима R.

Проверка состояния шестерни заднего хода включает осмотр на предмет износа зубьев и люфта в подшипниках. При появлении посторонних шумов на задней передаче рекомендуется заменить не только саму шестерню, но и паразитную шестерню, так как их износ взаимосвязан. Для диагностики используйте эндоскоп через заливное отверстие КПП или частичную разборку коробки.

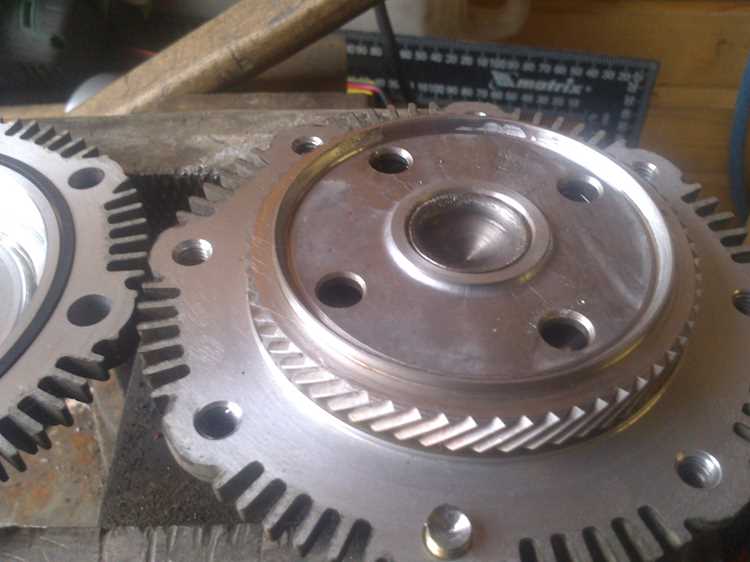

Роль планетарной передачи в автоматической коробке передач

Планетарная передача – ключевой узел АКПП, обеспечивающий плавное переключение передач без разрыва потока мощности. В отличие от механических коробок, где шестерни перемещаются по валам, здесь используются неподвижные и вращающиеся элементы: солнечная шестерня, сателлиты, водило и эпицикл. Комбинации их фиксации позволяют получать до 8 передаточных чисел в современных трансмиссиях, сохраняя компактность конструкции.

Основное преимущество планетарного механизма – возможность изменения передаточного отношения без отключения двигателя от колес. Например, в классической схеме Симпсона (две планетарные передачи) блокировка эпицикла одной секции и солнечной шестерни другой дает прямую передачу (1:1), а фиксация водила – задний ход. Это реализуется гидравлическими муфтами и тормозами, управляемыми электронным блоком.

• Солнечная шестерня: передает крутящий момент от двигателя или блокируется для изменения передачи.
• Сателлиты: вращаются вокруг солнечной шестерни, обеспечивая редукцию или мультипликацию.
• Водило: соединяет сателлиты, может быть входным или выходным звеном.
• Эпицикл: внешняя шестерня, часто используется как тормозной элемент.

В АКПП планетарные ряды работают в паре с гидротрансформатором, компенсируя его проскальзывание. Например, на первой передаче гидротрансформатор передает до 90% момента, а планетарный механизм увеличивает его в 2,5–3,5 раза. На высших передачах гидротрансформатор блокируется, и передача момента идет напрямую через планетарные шестерни, снижая потери на 5–7%.

Типичные неисправности планетарных передач связаны с износом фрикционных накладок муфт и тормозов. Симптомы: рывки при переключении, пробуксовка, металлический шум. Диагностика включает проверку давления в гидросистеме (норма – 5–15 бар в зависимости от режима) и анализ продуктов износа в масле. Замена масла каждые 60 000 км с промывкой гидроблока продлевает ресурс на 30–40%.

Современные 8- и 9-ступенчатые АКПП (ZF 8HP, Mercedes 9G-Tronic) используют составные планетарные передачи с дополнительными рядами. Например, в ZF 8HP четыре планетарных ряда и пять элементов управления (три муфты, два тормоза) обеспечивают передаточные числа от 4,71 до 0,64. Это позволяет снизить расход топлива на 6–10% по сравнению с 6-ступенчатыми аналогами.

При ремонте планетарных передач критически важна точность сборки. Допуск на осевой люфт сателлитов – не более 0,1 мм, а биение эпицикла – 0,05 мм. Использование оригинальных подшипников и уплотнений обязательно: неоригинальные детали увеличивают износ на 20–25%. После сборки требуется адаптация коробки через диагностический сканер для корректной работы гидравлики.

Для продления ресурса планетарной передачи рекомендуется:

1. Избегать резких ускорений с места (нагрузка на сателлиты возрастает в 3–4 раза).
2. Не буксировать автомобиль с заглушенным двигателем (отсутствие смазки приводит к задирам на шестернях).
3. Использовать масло с допуском производителя (например, Dexron VI для GM, Matic-S для Nissan).
4. Прогревать коробку перед движением (рабочая температура масла – 80–90°C).

Почему солнечная шестерня остаётся неподвижной на определённых передачах

В планетарных рядах автоматических коробок передач солнечная шестерня блокируется на первой и задней передачах для создания необходимого передаточного отношения. Это достигается за счёт фиксации её через тормозную ленту или многодисковое сцепление, подключённое к корпусу коробки. Например, в классической схеме Симпсона на первой передаче солнечная шестерня переднего планетарного ряда удерживается неподвижно, заставляя сателлиты обкатываться вокруг неё, передавая крутящий момент на водило и далее на выходной вал. Без этой блокировки передаточное число изменилось бы, нарушив динамику разгона.

На высших передачах (обычно с 3-й и выше) солнечная шестерня освобождается, так как её вращение становится частью кинематической цепи для снижения оборотов двигателя. В гидромеханических АКПП это контролируется гидроблоком через клапаны, подающие давление на соответствующие фрикционы. При диагностике неисправностей проверяйте состояние тормозных лент и фрикционов: износ или замасливание приводит к проскальзыванию шестерни, что вызывает рывки при переключениях и падение тяги.

Как работают тормозные ленты и муфты для фиксации шестерён

Тормозные ленты и муфты – ключевые элементы автоматических трансмиссий, обеспечивающие селективную блокировку планетарных шестерён. Их работа основана на принципе фрикционного зацепления: при активации они создают механическое сопротивление, останавливая вращение определённого звена планетарного ряда. Ленты охватывают барабаны снаружи, а муфты действуют изнутри, сжимая пакеты фрикционных дисков. Эффективность зависит от материала накладок: современные композиты на основе углеродного волокна выдерживают температуры до 400°C и давление до 30 МПа.

Конструктивно тормозная лента представляет собой стальную полосу с фрикционной накладкой, закреплённую на гидравлическом сервоприводе. При подаче давления в цилиндр лента сжимается вокруг барабана с усилием до 5 кН, создавая момент трения до 1200 Н·м. Критический параметр – зазор между лентой и барабаном: оптимальное значение 0,2–0,4 мм. Превышение приводит к проскальзыванию, уменьшение – к перегреву и ускоренному износу.

Муфты работают по принципу многодискового сцепления. Пакет состоит из чередующихся стальных и фрикционных дисков (обычно 4–8 пар), сжимаемых поршнем под давлением трансмиссионной жидкости. Коэффициент трения современных материалов (керамика, металлокерамика) достигает 0,12–0,15, что позволяет передавать крутящий момент до 1500 Н·м при компактных размерах. Основная проблема – остаточное давление в системе после отключения, вызывающее «подтормаживание». Для решения используют клапаны быстрого сброса давления с временем реакции менее 50 мс.

Гидравлическая система управления лентами и муфтами построена на соленоидах с широтно-импульсной модуляцией. Давление регулируется с точностью до 0,1 бар, что критично для плавного переключения передач. В таблице ниже приведены сравнительные характеристики двух типов приводов:

Износ фрикционных элементов диагностируется по изменению толщины накладок и зазоров. Для лент критическое уменьшение толщины – 0,3 мм, для дисков муфт – 0,15 мм. Превышение этих значений приводит к снижению момента трения на 20–30% и пробуксовке. Восстановление требует замены пакета дисков или переклейки накладок ленты с использованием термостойких клеев на эпоксидной основе.

Регулировка тормозных лент проводится через эксцентриковый механизм или гидравлический компенсатор износа. Процедура включает установку базового зазора с помощью щупа и последующую проверку под нагрузкой. Для муфт критичен контроль свободного хода поршня: при значении менее 0,5 мм требуется замена уплотнительных колец. В современных трансмиссиях (например, ZF 8HP) применяются саморегулирующиеся муфты с пружинными компенсаторами, исключающими ручную настройку.

Типичные неисправности связаны с потерей герметичности гидравлической системы или деградацией фрикционного материала. Симптомы: рывки при переключении, пробуксовка на определённых передачах, повышенный шум. Диагностика включает анализ давления в магистралях (норма 5–12 бар в зависимости от передачи) и проверку соленоидов на сопротивление (стандартное значение 5–8 Ом). При ремонте обязательна промывка гидроблока ультразвуком для удаления продуктов износа.

Для продления ресурса рекомендуется замена трансмиссионной жидкости каждые 60 тыс. км с использованием масел спецификации Dexron VI или аналогичных. При эксплуатации в тяжёлых условиях (буксировка, частые разгоны) интервал сокращается до 40 тыс. км. Избегайте длительной работы на режимах, вызывающих перегрев (температура свыше 120°C), так как это ускоряет деградацию фрикционных накладок в 2–3 раза.

Отличия поведения шестерён в механической и автоматической трансмиссиях

В механической коробке передач (МКПП) шестерни жёстко зафиксированы на валах и вращаются постоянно, но зацепляются только при выборе передачи. Ведущий вал передаёт крутящий момент через синхронизаторы, которые выравнивают скорости шестерни и вала перед включением. В нейтральном положении все шестерни свободно вращаются, кроме тех, что заблокированы муфтами. При движении на передаче одна пара шестерён передаёт усилие, остальные остаются в зацеплении, но не участвуют в работе.

Автоматическая трансмиссия (АКПП) использует планетарные ряды, где шестерни не имеют жёсткой связи с валами. Центральная (солнечная) шестерня, сателлиты и коронная шестерня взаимодействуют через фрикционные муфты и тормозные ленты. При переключении передач гидроблок активирует нужные элементы, блокируя или освобождая шестерни. В отличие от МКПП, здесь нет синхронизаторов – скорости выравниваются за счёт гидротрансформатора или электронного управления.

В МКПП водитель вручную выбирает передачу, напрямую управляя зацеплением шестерён. Это требует точного расчёта оборотов двигателя и скорости автомобиля. В АКПП переключения происходят автоматически, без участия водителя, но с задержкой в 0,2–0,5 секунды из-за работы гидравлики. Шестерни в планетарных рядах всегда находятся в зацеплении, но их комбинации меняются за счёт блокировки отдельных элементов.

Надёжность шестерён в МКПП выше из-за простоты конструкции: меньше подвижных частей, отсутствие гидравлики. В АКПП планетарные механизмы подвержены износу фрикционов и соленоидов, что снижает ресурс. Однако современные 8–10-ступенчатые автоматы оптимизируют нагрузку на шестерни, распределяя её между несколькими рядами, что продлевает срок службы.

Температурный режим влияет на поведение шестерён по-разному. В МКПП смазка работает при более низких температурах (60–90°C), так как нет гидротрансформатора, выделяющего тепло. В АКПП температура масла достигает 100–120°C, что ускоряет деградацию фрикционных накладок и увеличивает риск проскальзывания шестерён. Для АКПП критически важна своевременная замена масла (каждые 60–80 тыс. км), в то время как в МКПП интервал может составлять 100–150 тыс. км.

При буксировке автомобиля с АКПП шестерни планетарных рядов вращаются без смазки, что приводит к их быстрому износу. В МКПП буксировка допустима на любые расстояния, если колёса вращаются, а двигатель заглушён. Для АКПП рекомендуется буксировка только на эвакуаторе или с работающим двигателем, чтобы обеспечить циркуляцию масла. В обоих случаях при длительном движении накатом (например, под уклон) шестерни подвергаются повышенным нагрузкам из-за отсутствия торможения двигателем.

Практическое значение неподвижной шестерни для переключения скоростей

Основные функции неподвижной шестерни:

• Создание жесткой кинематической связи между валами в момент включения передачи. Например, в коробке ВАЗ-2108 шестерня первой передачи на вторичном валу вращается свободно, но при включении блокируется муфтой, передавая крутящий момент.
• Обеспечение реверсивного движения. В большинстве КПП шестерня заднего хода остается неподвижной относительно вала до активации, предотвращая случайное включение.
• Распределение нагрузки. В планетарных коробках (как у Toyota U660E) неподвижные сателлиты позволяют реализовать до 8 передач при компактных размерах, распределяя момент между несколькими зубчатыми парами.

Износ или повреждение неподвижной шестерни приводит к специфическим неисправностям. Например, сколы на зубьях шестерни первой передачи в МКПП проявляются как «выбивание» скорости под нагрузкой – характерная проблема для автомобилей с пробегом свыше 150 000 км. В автоматических коробках (ZF 8HP) износ неподвижных элементов планетарного ряда вызывает «пробуксовку» при переключении с 3-й на 4-ю передачу, так как нарушается расчетное передаточное отношение. Диагностика включает проверку люфта валов, анализ металлической стружки в масле и компьютерную диагностику (для АКПП – коды неисправностей типа P0730).

При ремонте КПП внимание к неподвижным шестерням критично. Замена изношенной шестерни требует точной подгонки под посадочное место – допуск на биение не должен превышать 0,02 мм. Для восстановления используют методы:

1. Наплавка зубьев с последующей шлифовкой (применяется для шестерен из стали 20ХН3А).
2. Хромирование посадочных поверхностей для восстановления размеров (толщина слоя до 0,1 мм).
3. Замена в сборе с валом при трещинах или деформации шлицев (например, для вторичного вала КПП Hyundai M6CF2).

Масло для коробок с высоконагруженными неподвижными шестернями должно содержать присадки на основе молибдена (MoS2) или цинка (ZDDP) – например, Motul Gear 300 75W-90.

В современных КПП неподвижные шестерни интегрируются в сложные системы управления. В вариаторах (Nissan CVT RE0F10A) неподвижные шкивы оснащаются датчиками положения, корректирующими давление масла для предотвращения проскальзывания ремня. В гибридных трансмиссиях (Toyota Hybrid Synergy Drive) неподвижные элементы планетарного механизма позволяют разделять потоки мощности от ДВС и электромотора, обеспечивая плавное переключение режимов. При адаптации таких систем после ремонта требуется перепрошивка ЭБУ с учетом новых параметров шестерен – иначе возможны рывки при разгоне или повышенный расход топлива.
