Как снять электромагнитную муфту компрессора кондиционера

Муфта компрессора кондиционера – ключевой элемент, передающий крутящий момент от двигателя к компрессору. Её выход из строя приводит к отказу системы охлаждения, а замена или ремонт требуют точного соблюдения технологии. В большинстве случаев снятие муфты можно выполнить самостоятельно, если знать последовательность действий и иметь под рукой необходимый инструмент.

Перед началом работ убедитесь, что система кондиционирования разряжена – остаточное давление фреона может достигать 5–10 бар, что опасно при демонтаже. Для этого используйте станцию эвакуации хладагента или обратитесь в сервис. Также потребуется съёмник муфты (универсальный или под конкретную модель), динамометрический ключ, шестигранные головки на 10–14 мм и стопорное кольцо для фиксации шкива.

Наиболее распространённые причины снятия муфты: износ подшипника шкива (сопровождается гулом на холостых оборотах), обрыв катушки электромагнита или механическое повреждение приводного диска. В 70% случаев достаточно заменить подшипник, но если муфта работает с перебоями (проскальзывает, не включается), потребуется полная замена узла. Обратите внимание: на компрессорах Denso и Sanden муфты крепятся через центральную гайку с левой резьбой – откручивайте её по часовой стрелке.

Демонтаж начинайте с отсоединения разъёма электромагнита и снятия приводного ремня. Затем зафиксируйте шкив от проворачивания (используйте специальный держатель или упритесь в зубья через монтировку) и открутите центральный болт. Съёмник устанавливайте строго перпендикулярно плоскости муфты – перекос может повредить посадочное место на валу компрессора. После снятия проверьте состояние шлицов и уплотнительного кольца: трещины или деформация указывают на необходимость замены компрессора.

Какие инструменты и материалы понадобятся для демонтажа муфты

Для снятия муфты компрессора кондиционера потребуется набор специализированных инструментов, адаптированных под конструкцию конкретной модели. Базовый комплект включает торцевые головки размером от 8 до 17 мм – чаще всего используются 10, 12 и 14 мм для болтов крепления шкива и электромагнитной катушки. Обязателен динамометрический ключ с диапазоном 20–100 Н·м: перетяжка или недотяжка болтов приводит к деформации посадочных мест или срыву резьбы.

Съемник муфты – ключевой инструмент, без которого демонтаж шкива превращается в трудоемкий процесс с риском повреждения подшипника. Универсальные съемники с тремя лапами и центральным винтом подходят для большинства компрессоров, но для некоторых моделей (например, Denso 10PA17C) требуется адаптер с резьбой M14×1,5. Альтернативой служит самодельный съемник из шпильки, двух гаек и металлической пластины, но его использование оправдано только при отсутствии заводского инструмента.

Для фиксации вала компрессора от проворачивания применяют стопорный ключ или приспособление из стального прутка диаметром 6–8 мм с загнутым концом. В компрессорах с шестигранным валом (например, Sanden SD7V16) подойдет стандартный шестигранник на 10 мм. При отсутствии стопора можно использовать старую муфту, зажав ее в тисках, но этот метод увеличивает риск повреждения шлицев.

Таблица необходимых расходных материалов и их назначение:

Дополнительно понадобятся пассатижи с узкими губками для снятия стопорных колец, а также молоток с резиновой или медной головкой – для аккуратного выбивания подшипника без деформации корпуса. В компрессорах с интегрированным датчиком давления (например, Zexel DKS-17) потребуется мультиметр для проверки сопротивления катушки (норма – 3,5–4,5 Ом при 20°C).

Работа с электромагнитной частью муфты требует отключения аккумулятора автомобиля: остаточное напряжение в цепи может вызвать короткое замыкание при случайном касании контактов. Для изоляции проводов используют термоусадочные трубки или изоленту на основе ПВХ – хлопчатобумажные аналоги не обеспечивают герметичность при попадании масла.

При замене подшипника муфты рекомендуется использовать оригинальные запчасти или аналоги от проверенных производителей (NSK, SKF, Koyo). Универсальные подшипники с маркировкой «6203-2RS» подходят для большинства компрессоров, но для моделей с высокой нагрузкой (например, компрессоры грузовых автомобилей) требуются усиленные версии с сепаратором из латуни. Перед установкой подшипник необходимо нагреть в масляной ванне до 80–90°C для расширения внутреннего кольца – это облегчает посадку на вал и предотвращает перекос.

Как правильно подготовить автомобиль и компрессор к снятию муфты

Сбросьте давление в системе кондиционирования. Для этого подключите манометрическую станцию к сервисным портам высокого и низкого давления. Откройте вентили и стравите хладагент в атмосферу или используйте специальный рекуператор, если планируете его повторное использование. Работайте в перчатках и защитных очках – фреон при контакте с кожей может вызвать обморожение.

Демонтируйте приводной ремень. Ослабьте натяжитель с помощью ключа или трещотки, затем снимите ремень со шкива компрессора. На некоторых моделях потребуется открутить болты крепления натяжного ролика. Запомните или сфотографируйте схему прокладки ремня, чтобы не ошибиться при обратной установке.

Отсоедините электрический разъём муфты. Обычно он фиксируется защёлкой или винтом – аккуратно отожмите фиксатор и потяните разъём на себя. Проверьте состояние контактов: окисление или оплавление может указывать на неисправность муфты или проводки. При необходимости очистите контакты мелкозернистой наждачной бумагой или специальным спреем.

Подготовьте инструменты для снятия муфты. Вам понадобятся:

• Набор торцевых головок (обычно 10–14 мм для болтов крепления)
• Съёмник муфты (универсальный или под конкретную модель компрессора)
• Динамометрический ключ (для затяжки болтов с указанным моментом)
• Молоток с резиновой или пластиковой головкой
• Шестигранные ключи (если муфта крепится стопорным кольцом)

Очистите рабочую зону вокруг компрессора. Удалите грязь, масло и пыль с корпуса компрессора и прилегающих деталей с помощью ветоши и обезжиривателя. Это предотвратит попадание посторонних частиц в систему при снятии муфты. Особое внимание уделите шлицам вала и посадочному месту муфты – их загрязнение может затруднить демонтаж.

Проверьте состояние шкива и подшипника. Вращайте шкив рукой: если слышен скрежет, люфт или сопротивление, подшипник требует замены. Зафиксируйте шкив от проворачивания – для этого вставьте отвёртку или специальный стопор в предусмотренные пазы. На некоторых компрессорах (например, Denso или Sanden) шкив снимается отдельно от муфты, что упрощает замену подшипника.

Нанесите метки на муфту и вал компрессора. Используйте маркер или кернер, чтобы отметить положение муфты относительно вала. Это поможет сохранить балансировку при обратной установке. Если муфта крепится стопорным кольцом, заранее подготовьте плоскогубцы с тонкими губками или специальный съёмник для колец – попытка снять его отвёрткой может привести к деформации.

Пошаговая инструкция по отсоединению электрического разъема муфты

Перед началом отключите аккумулятор автомобиля, чтобы исключить случайное замыкание или срабатывание муфты. Разъем муфты компрессора обычно фиксируется пластиковым замком или металлической скобой – найдите его на корпусе компрессора, ориентируясь на провод, идущий от блока управления кондиционером. Нажмите на фиксатор большим пальцем (если замок пластиковый) или подденьте отверткой с плоским жалом (если скоба металлическая), одновременно потянув разъем на себя. Усилие прикладывайте плавно, избегая рывков – резкое движение может повредить контакты или корпус разъема. Если разъем не поддается, проверьте наличие дополнительных креплений (например, винта под шестигранник на 5 мм) и ослабьте их.

После освобождения фиксатора аккуратно вытащите разъем, удерживая его за корпус, а не за провода. Осмотрите контакты на наличие окисления, грязи или следов коррозии – при обнаружении очистите их сжатым воздухом или контактным спреем (например, CRC Contact Cleaner). Если разъем сидит плотно из-за герметика или старой смазки, используйте пластиковый клин (не металлический!) для равномерного расшатывания. Запомните положение разъема перед отсоединением – это упростит обратную сборку. Храните снятый разъем в чистом месте, защищенном от влаги и пыли, чтобы избежать загрязнения контактов.

Как снять стопорное кольцо и шкив без повреждения деталей

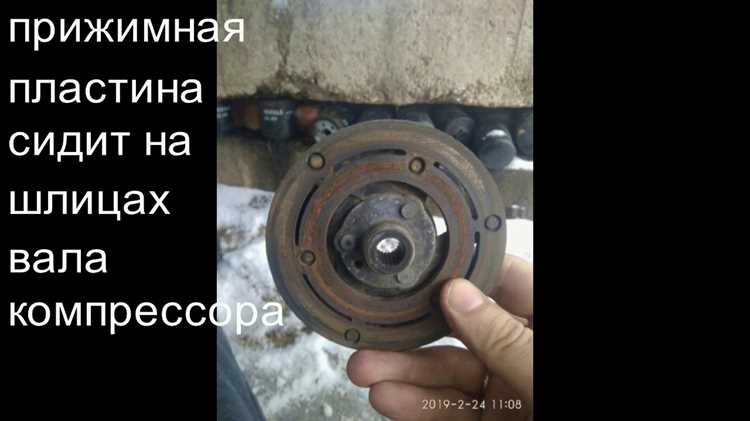

Шкив снимайте только после удаления стопорного кольца и прижимной пластины. Закрепите шкив в тисках через мягкие прокладки (медь или алюминий) за внутренний диаметр, чтобы не повредить рабочую поверхность. Вверните два болта М8 в резьбовые отверстия на торце шкива и поочередно затягивайте их, создавая равномерное усилие. Если шкив не поддается, нанесите проникающую смазку (WD-40 Specialist или Liquid Wrench) на посадочное место и выдержите 15–20 минут.

Перед установкой осмотрите подшипник шкива: люфт или посторонние шумы указывают на необходимость замены. Очистите канавку под стопорное кольцо от грязи и старой смазки, используя очиститель карбюратора. Новое кольцо должно входить в канавку с легким натягом – если оно болтается, подберите кольцо большего диаметра. При сборке нанесите на посадочные поверхности тонкий слой консистентной смазки (например, Mobilgrease XHP 222), чтобы предотвратить коррозию.

Особенности демонтажа подшипника муфты компрессора

Инструмент для демонтажа выбирайте с учетом конструкции муфты:

• Трехлапый съемник – универсален, но требует фиксации за внутреннее кольцо подшипника. Применяйте только при наличии доступа к торцу вала.
• Гидравлический пресс – эффективен для муфт с глухим посадочным местом. Давление должно прикладываться строго по оси, иначе перекос приведет к заклиниванию.
• Самодельный съемник из шпильки и гаек – подходит для бюджетного ремонта, но требует контроля параллельности прикладываемой силы.

Избегайте ударных методов: даже при нагреве риск повреждения сепаратора или дорожек качения остается высоким.

Перед началом работ проверьте состояние вала компрессора. Коррозия или задиры на посадочной поверхности (диаметр 17–20 мм у большинства моделей) – сигнал к замене вала или проточке под ремонтный подшипник. Очистите поверхность от остатков смазки и продуктов износа: абразивные частицы размером более 0,01 мм ускоряют износ нового подшипника. Для удаления старого герметика используйте пластиковый скребок – металлический инструмент оставляет микроцарапины.

После демонтажа оцените подшипник на предмет:

1. Люфта (радиальный зазор более 0,05 мм – брак).
2. Шума при вращении (скрежет или стук указывают на разрушение тел качения).
3. Следов перегрева (потемнение металла, вытекшая смазка).

При установке нового подшипника используйте оправку, соответствующую наружному диаметру (обычно 40–47 мм). Запрессовку проводите с усилием 2–3 кН, контролируя перпендикулярность оправки относительно торца ступицы. Смазка (например, литол-24 или специализированная консистентная смазка для подшипников кондиционеров) наносится только на дорожки качения – избыток приведет к перегреву при работе.

Типичные ошибки при снятии муфты и как их избежать

Первая распространённая ошибка – использование неподходящего инструмента для фиксации шкива. Многие пытаются удерживать его газовым ключом или плоскогубцами, что приводит к деформации металла или срыву граней. Вместо этого применяйте специальный съёмник для шкивов или фиксируйте его через отверстия в диске муфты болтами М8, вкручивая их в резьбовые гнёзда. Если отверстий нет, используйте штатный шестигранник на валу компрессора, но только с динамометрическим ключом, чтобы не превысить момент затяжки в 12–15 Н·м.

Вторая ошибка – игнорирование состояния стопорного кольца. При попытке снять муфту без предварительного осмотра кольцо часто ломается или теряется, особенно если оно корродировано. Перед демонтажем очистите канавку под кольцо от грязи и ржавчины, затем смочите её проникающей смазкой (например, WD-40) на 10–15 минут. Для снятия используйте только специальные щипцы с тонкими губками – обычные плоскогубцы деформируют кольцо, делая его непригодным для повторной установки.

Третья проблема – неправильное обращение с электромагнитной катушкой. При отсоединении разъёма питания многие тянут за провода, что приводит к обрыву контактов или повреждению изоляции. Отключайте разъём только за пластиковый корпус, предварительно нажав на фиксатор. Если катушка прикипела к корпусу компрессора, не пытайтесь сбить её молотком – нагрейте её строительным феном до 60–80°C, чтобы размягчить герметик, и аккуратно подденьте плоской отвёрткой в нескольких точках.

Последняя ошибка – пренебрежение проверкой подшипника шкива. Даже если муфта снимается легко, изношенный подшипник может заклинить при сборке, что приведёт к перегреву и выходу компрессора из строя. После снятия муфты прокрутите шкив рукой: люфт более 0,3 мм или посторонние шумы – повод для замены подшипника. Для извлечения используйте съёмник с тремя лапами, упираясь в наружную обойму, чтобы не повредить посадочное место.

Как проверить состояние муфты после снятия и определить необходимость замены

Первым этапом осмотра муфты станет визуальная оценка шкива и прижимного диска. Ищите трещины, сколы или глубокие царапины на поверхности трения – они указывают на износ, превышающий допустимые нормы. Особое внимание уделите зубцам шкива: их деформация или неравномерный износ говорят о некорректной работе подшипника или перекосе привода.

Проверьте подшипник шкива на люфт и шум. Для этого зафиксируйте муфту в тисках (через мягкие прокладки) и попробуйте покачать шкив в радиальном и осевом направлениях. Допустимый люфт – не более 0,1–0,2 мм. Вращайте шкив рукой: скрежет, заедание или неравномерное вращение сигнализируют о необходимости замены подшипника или всей муфты.

• Измерьте зазор между прижимным диском и шкивом в выключенном состоянии. Нормативное значение – 0,3–0,6 мм. Превышение указывает на износ фрикционных накладок или деформацию диска.
• Используйте щуп толщиной 0,3 мм: если он проходит свободно по всей окружности, зазор в норме. Локальные отклонения требуют замены.

Осмотрите электромагнитную катушку. Проверьте целостность изоляции проводов и отсутствие следов перегрева (потемнение, оплавление). Прозвоните катушку мультиметром: сопротивление должно соответствовать заводским параметрам (обычно 3–5 Ом для большинства моделей). Отклонение более чем на 10% – повод для замены.

Проверьте состояние фрикционных накладок прижимного диска. Их толщина должна быть не менее 1,5 мм. Измерьте штангенциркулем в нескольких точках: неравномерный износ свидетельствует о перекосе или деформации диска. Наличие масляных пятен на накладках – признак утечки сальника компрессора, что требует дополнительной диагностики.

1. Соберите муфту без установки на компрессор и подайте напряжение 12 В на катушку. Прижимной диск должен мгновенно притянуться к шкиву без задержек и посторонних звуков.
2. Отключите питание – диск должен отойти плавно, без залипания. Повторите тест 3–5 раз: нестабильная работа указывает на неисправность катушки или механическую блокировку.

Оцените состояние стопорного кольца и посадочных мест. Коррозия, задиры или деформация канавок под кольцо – основание для замены муфты. Проверьте шпоночный паз на валу компрессора: его износ приводит к прокручиванию муфты и требует восстановления или замены вала.

Сравните результаты проверки с допусками производителя. Если хотя бы один параметр выходит за пределы нормы, муфту следует заменить. Эксплуатация неисправной муфты приводит к разрушению подшипника компрессора, обрыву ремня или выходу из строя электрической цепи кондиционера.
