Как сделать зарядник для телефона своими руками

Современные смартфоны потребляют от 5 до 20 Вт при зарядке, а стандартные адаптеры выдают 5 В/2 А или 9 В/2 А. Если у вас есть лишний блок питания на 12 В (например, от ноутбука) или солнечная панель на 6 В, можно собрать зарядное устройство с минимальными затратами. Для этого потребуется понижающий модуль LM2596 или XL6009, который стабилизирует напряжение до 5 В и ток до 2 А. Эти модули стоят от 100 до 300 рублей и поддерживают входное напряжение до 35 В.

Основная проблема самодельных зарядок – отсутствие защиты от перегрузки и короткого замыкания. Чтобы избежать повреждения смартфона, добавьте в схему предохранитель на 2 А и диод 1N4007 для защиты от обратного тока. Если используете аккумулятор на 3,7 В (например, от повербанка), понадобится повышающий модуль MT3608, который поднимет напряжение до 5 В. КПД таких модулей достигает 90%, но при токе выше 1 А они могут нагреваться – установите радиатор или уменьшите нагрузку.

Для подключения к смартфону используйте разъем USB Type-A или USB Type-C с распиновкой: красный провод – +5 В, черный – земля, зеленый и белый – данные (можно оставить неподключенными). Если нужен быстрый заряд, добавьте резисторы на линии данных: 22 кОм между D+ и D- для QC 2.0 или 10 кОм для QC 3.0. Проверяйте выходное напряжение мультиметром – оно должно быть в пределах 4,75–5,25 В. Превышение этого диапазона может вывести смартфон из строя.

При сборке избегайте пайки проводов напрямую к плате – используйте клеммники или разъемы. Если устройство планируется использовать на улице, залейте плату термоклеем или эпоксидной смолой для защиты от влаги. Для питания от автомобильного аккумулятора добавьте стабилизатор на 7805, но учтите, что он рассеивает избыточное напряжение в тепло – при 12 В на входе и токе 1 А выделяется около 7 Вт, что требует радиатора.

Выбор компонентов для зарядного устройства

Первым критическим элементом станет импульсный источник питания на базе микросхемы типа MP2307 или XL6009. Эти чипы обеспечивают КПД до 90% при токе до 3А и входном напряжении 4,5–28В. Для смартфонов с быстрой зарядкой (QC 3.0/PD) потребуется контроллер FUSB302B – он поддерживает протоколы USB-C и динамическое согласование напряжения до 20В. Альтернатива – IP2721, совместимый с QC 2.0, но ограниченный 12В.

Трансформатор выбирайте с ферритовым сердечником типа EE16 или EFD20, рассчитанным на частоту 100–500 кГц. Обмотки должны выдерживать ток не менее 2А: первичная – 0,2 мм (20 витков), вторичная – 0,4 мм (8 витков для 5В). Для снижения помех используйте бифилярную намотку и экранирующую обмотку из медной фольги толщиной 0,1 мм.

Диоды Шоттки – обязательный компонент для выпрямления. Подойдут SS34 (3А, 40В) или MBR360 (3А, 60В) с временем восстановления менее 10 нс. Для защиты от обратного тока установите диод Шоттки 1N5822 на выходе. Избегайте обычных кремниевых диодов – их падение напряжения в 0,7В снизит эффективность на 10–15%.

Конденсаторы фильтрации должны быть низкоимпедансными. На входе используйте керамические X7R (10 мкФ, 50В) и электролитические Nichicon (470 мкФ, 35В) с низким ESR. На выходе – танталовые AVX (220 мкФ, 10В) или полимерные Panasonic SP-Cap (150 мкФ, 6,3В). Емкость менее 100 мкФ на выходе вызовет пульсации свыше 100 мВ, что критично для Li-ion аккумуляторов.

Стабилизация напряжения требует точного резистивного делителя. Для MP2307 номиналы R1=10 кОм и R2=3,3 кОм дадут 5В на выходе (формула: Vout = 0,925 × (1 + R1/R2)). Допуск резисторов – не хуже 1%. Для регулировки тока заряда добавьте шунтовый резистор 0,1 Ом (1Вт) и операционный усилитель LM358 в схеме ограничения.

Разъем USB-C – единственный вариант для современных устройств. Выбирайте гнездо с встроенными резисторами CC (5,1 кОм) для детектирования подключения. Модели HRO TYPE-C-31-M-12 или KH-TYPEC-05 выдерживают ток до 5А. Избегайте дешевых аналогов без экранирования – они провоцируют помехи и перегрев.

Корпус должен быть из негорючего пластика UL94 V-0 с толщиной стенок не менее 2 мм. Для отвода тепла предусмотрите алюминиевый радиатор на микросхеме (площадь не менее 10 см²) или перфорацию в корпусе. Монтажную плату берите с двусторонним фольгированием и зазорами между дорожками 0,5 мм для предотвращения пробоя при скачках напряжения.

Расчет необходимой мощности и напряжения

Большинство современных смартфонов заряжаются через интерфейс USB Type-C с поддержкой стандартов USB Power Delivery (PD) или Quick Charge (QC). Для корректной работы самодельного зарядного устройства необходимо обеспечить выходное напряжение 5 В при токе не менее 1 А (5 Вт) для базовой зарядки. Однако для быстрой зарядки потребуется 9 В/2 А (18 Вт), 12 В/1,5 А (18 Вт) или даже 20 В/3,25 А (65 Вт) в зависимости от модели смартфона.

Для сборки зарядного устройства на базе литий-ионных аккумуляторов формата 18650 используйте параллельно-последовательное соединение (2S2P): два блока по два аккумулятора, соединённых параллельно, затем последовательно. Это обеспечит напряжение 7,4 В (3,7 В × 2) и удвоенную ёмкость. Подключите BMS-плату (например, TP4056 с защитой от перезаряда и короткого замыкания) между аккумуляторами и выходом – она стабилизирует ток и предотвратит повреждение элементов. Минусовой контакт BMS соедините с общим минусом батареи, плюсовой – с точкой последовательного соединения блоков.

При работе с Ni-MH аккумуляторами типа AA (1,2 В) соберите батарею на 5 элементов последовательно для получения 6 В. Используйте держатели с пружинными контактами, избегая пайки – перегрев снижает ресурс. Для защиты от обратной полярности установите диод Шоттки (например, 1N5822) на плюсовой линии: падение напряжения составит всего 0,3 В против 0,7 В у обычных диодов. Ток заряда ограничьте резистором 10 Ом (0,5 Вт) на входе, если источник питания выдаёт более 500 мА.

В схемах с солнечной панелью (6 В, 2 Вт) подключите её напрямую к контроллеру заряда (например, CN3791), который автоматически регулирует ток и напряжение для Li-ion/Li-Po аккумуляторов. Контроллер должен поддерживать входное напряжение до 28 В и ток до 2 А – это позволит использовать панели мощностью до 10 Вт без перегрузки. Подключите панель через разъём MC4, а аккумулятор – через клеммы с винтовым зажимом, исключив случайные разрывы цепи. Для стабилизации работы добавьте конденсатор 1000 мкФ на 16 В параллельно выходу панели.

При использовании блока питания от старого ноутбука (19 В, 3,42 А) снизьте напряжение до 5 В с помощью понижающего DC-DC преобразователя (например, LM2596). Настройте выходное напряжение мультиметром, вращая подстроечный резистор на плате до достижения 5,1 В – это компенсирует потери в кабеле. Подключите преобразователь к USB-разъёму типа A через резистор 15 кОм между контактами D+ и D- для активации режима быстрой зарядки (до 1,5 А). Зафиксируйте все соединения термоусадкой или изолентой, избегая оголённых проводов ближе 5 мм друг к другу.

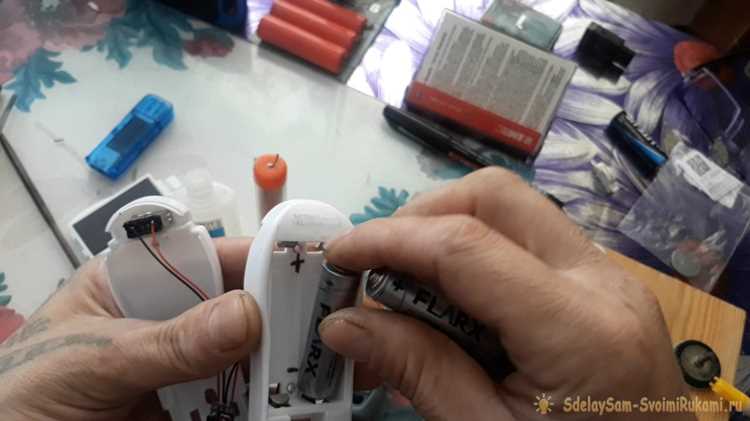

Пайка и соединение деталей без ошибок

• Для соединения проводов используйте метод «скрутка + пайка»: зачистите жилы на 10–15 мм, скрутите плотно, нанесите флюс (канифоль или ЛТИ-120) и пропаяйте по всей длине скрутки. Изолируйте термоусадкой или изолентой с температурным диапазоном не ниже 80°C.
• При пайке SMD-компонентов фиксируйте их пинцетом, наносите минимальное количество припоя – избыток приводит к коротким замыканиям. Для проверки качества используйте лупу с 5–10-кратным увеличением: соединение должно быть гладким, блестящим, без трещин и наплывов.
• После пайки промойте плату спиртом (95%) или специальным очистителем (например, FLUX-OFF) для удаления остатков флюса – они вызывают коррозию и утечки тока.

Защита от перегрузок и короткого замыкания

Самодельное зарядное устройство без защиты – источник риска возгорания или повреждения смартфона. Минимальный набор компонентов для предотвращения аварийных ситуаций включает предохранитель, транзисторный ключ и стабилизатор тока. Предохранитель на 1–2 А срабатывает при превышении допустимого тока, разрывая цепь. Для точной настройки используйте самовосстанавливающиеся предохранители типа PPTC (например, PolySwitch RXEF010), которые возвращаются в рабочее состояние после устранения перегрузки.

Короткое замыкание на выходе – распространённая причина выхода из строя зарядных устройств. Для защиты подойдёт MOSFET-транзистор (например, IRFZ44N) с пороговым напряжением 4–5 В, подключённый последовательно с нагрузкой. При превышении тока сток-исток транзистор закрывается, отключая питание. Схема требует дополнительного резистора (0,1–0,5 Ом) в цепи истока для измерения тока и компаратора (например, LM393) для сравнения напряжения с опорным.

Защита от обратной полярности предотвращает повреждение схемы при неправильном подключении источника питания. Диод Шоттки (например, 1N5822) с низким падением напряжения (0,3 В) включается последовательно с входом. Альтернатива – MOSFET с диодом в обратном направлении (например, AO3400), который открывается только при правильной полярности.

Гальваническая развязка между входом и выходом повышает безопасность. Оптопара (например, PC817) изолирует цепи управления от силовой части. Для устройств с питанием от сети 220 В используйте трансформатор с разделённой обмоткой или модуль AC-DC с изолированным выходом (например, HLK-PM01). Изоляция должна выдерживать не менее 1,5 кВ.

Тестирование защитных функций проводите с нагрузочным резистором и мультиметром. Проверьте срабатывание предохранителя при токе на 20% выше номинального, работу транзисторного ключа при коротком замыкании на выходе и отключение зарядки при нагреве термистора. Для проверки обратной полярности подайте напряжение в обратном направлении и убедитесь в отсутствии тока на выходе.

Дополнительную защиту обеспечивает супрессор TVS-диод (например, P6KE6.8CA), подключённый параллельно выходу. Он поглощает импульсные перенапряжения до 6,8 В, предотвращая повреждение смартфона. Для входной цепи используйте варистор (например, 14D471K) на 470 В, защищающий от скачков напряжения в сети.

Тестирование собранного устройства на безопасность

Перед первым подключением к смартфону измерьте выходное напряжение мультиметром в режиме постоянного тока. Допустимый диапазон для USB-зарядки – 4,75–5,25 В. Превышение 5,5 В грозит повреждением аккумулятора, а напряжение ниже 4,5 В приведёт к медленной зарядке или её отсутствию. Проверку проводите под нагрузкой: подключите резистор 5 Ом (мощностью не менее 2 Вт) и зафиксируйте показания. Если напряжение «проседает» более чем на 0,3 В, доработайте стабилизацию или замените конденсаторы фильтра.

Оцените температурный режим во время работы. Корпус зарядного устройства не должен нагреваться выше 60°C при непрерывной работе в течение 30 минут. Для проверки используйте бесконтактный термометр или тепловизор. Локальный нагрев свыше 70°C указывает на короткое замыкание в цепи, некачественную пайку или недостаточное сечение проводников. В таких случаях немедленно отключите питание и устраните дефект – перегрев может вызвать возгорание изоляции.

Проверьте защиту от короткого замыкания. Замкните выходные контакты USB-разъёма на 1–2 секунды и наблюдайте за реакцией схемы. Исправное устройство должно мгновенно отключиться или снизить ток до нуля. Если срабатывает предохранитель или появляется запах гари, доработайте схему: добавьте самовосстанавливающийся предохранитель (например, MF-R025) или модуль защиты на базе микросхемы DW01. Без этих мер короткое замыкание приведёт к выходу из строя как зарядного устройства, так и смартфона.

Протестируйте стабильность тока зарядки. Подключите смартфон и измерьте ток мультиметром в разрыве цепи (между «+» зарядника и «+» кабеля). Для большинства современных устройств оптимальный ток – 1–2,4 А. Если ток скачет более чем на 10% от номинала или падает до нуля, проверьте качество пайки дросселя и конденсаторов в цепи питания. Нестабильный ток ускоряет деградацию аккумулятора и может вызвать сбои в работе контроллера зарядки смартфона.

Исключите риск обратной полярности. Подключите зарядное устройство к смартфону с перепутанными «+» и «–» на USB-разъёме (используйте переходник с изменённой распиновкой). Если смартфон не включается или нагревается, добавьте в схему диод Шоттки (например, 1N5822) на выходе. Без защиты обратная полярность выведет из строя контроллер питания смартфона, ремонт которого обойдётся дороже самого устройства.

Проверьте электромагнитные помехи. Поднесите работающее зарядное устройство к радиоприёмнику на частоте 100–500 кГц. Если появляются треск или шипение, экранируйте трансформатор и дроссели медной фольгой, заземлённой на общий провод. Помехи выше 40 дБмкВ/м (измеряются анализатором спектра) могут нарушать работу беспроводных модулей смартфона (Wi-Fi, Bluetooth) и вызывать сбои в работе сенсоров.

Завершите тестирование проверкой изоляции. Отключите зарядное устройство от сети и измерьте сопротивление между сетевыми контактами и корпусом USB-разъёма мегаомметром на 500 В. Минимально допустимое значение – 10 МОм. Если сопротивление ниже, замените изоляционные прокладки или перепаяйте компоненты с нарушенной изоляцией. Пробой на корпус приведёт к поражению током при касании металлических частей смартфона.
