Как сделать усилитель для телефона

Современные смартфоны выдают мощность звука на уровне 1–3 Вт, чего недостаточно для качественного воспроизведения в шумных условиях или на открытом воздухе. Самодельный усилитель на базе микросхемы TDA2030 или PAM8403 позволит увеличить выходную мощность до 10–20 Вт при минимальных затратах. Для сборки потребуется источник питания на 12 В (например, блок питания от роутера или аккумулятор 18650), динамик сопротивлением 4–8 Ом и базовые радиодетали: резисторы, конденсаторы, диоды.

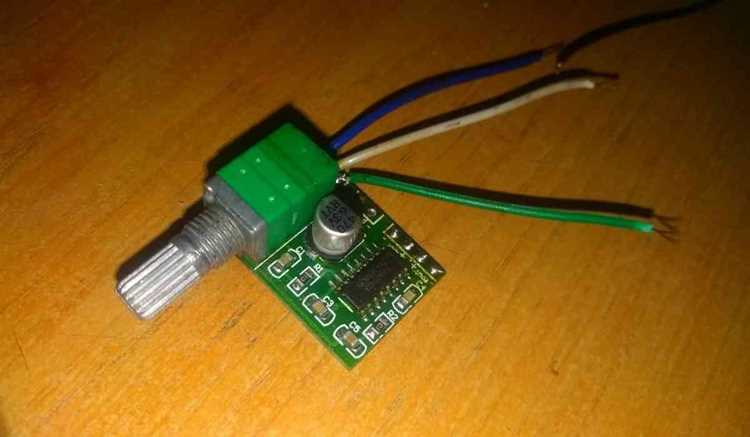

Ключевой элемент схемы – операционный усилитель или специализированная микросхема. TDA2030 обеспечивает выходную мощность до 18 Вт при напряжении 14 В и коэффициенте нелинейных искажений менее 0,5%. Для компактных решений подойдет PAM8403 – двухканальный усилитель класса D с КПД до 90% и мощностью 3 Вт на канал. Оба варианта требуют минимальной обвязки: для TDA2030 достаточно 5 дополнительных компонентов, для PAM8403 – 3.

Печатную плату можно изготовить методом ЛУТ (лазерно-утюжной технологии) или заказать на производстве по готовым Gerber-файлам. Для стабильной работы схемы критически важно соблюдать полярность конденсаторов и правильно подключать динамик: неправильное соединение приведет к выходу микросхемы из строя. Входной сигнал подается через аудиоразъем 3,5 мм, а питание – через клеммник или разъем DC 5,5×2,1 мм.

Для снижения помех рекомендуется использовать экранированный аудиокабель и установить фильтрующие конденсаторы на линии питания: электролитический на 1000 мкФ и керамический на 0,1 мкФ. При сборке на макетной плате избегайте длинных проводников – это может вызвать самовозбуждение усилителя. Готовое устройство поместите в корпус из пластика или металла с вентиляционными отверстиями, так как микросхемы TDA2030 и PAM8403 склонны к нагреву при длительной работе на максимальной мощности.

Выбор компонентов для усилителя с минимальными затратами

Для питания подойдет любой адаптер с выходным напряжением 5 В и током не менее 1 А. Оптимальный вариант – блок питания от старого роутера или зарядное устройство для смартфона с USB-выходом. Если нужен автономный режим, используйте литий-ионный аккумулятор формата 18650 (емкостью от 2000 мА·ч) с модулем зарядки TP4056 – комплект обойдется в 150–200 рублей.

• Динамики: для компактного корпуса выбирайте малогабаритные широкополосные динамики 3–4 Ом с мощностью 3–5 Вт. Примеры: 4010D (диаметр 40 мм, 3 Вт) или 5012X (50 мм, 5 Вт). Стоимость – от 80 рублей за штуку.
• Пассивные компоненты: резисторы и конденсаторы берите из старых плат (например, от нерабочей электроники). Для фильтрации питания достаточно электролитического конденсатора 470–1000 мкФ на 16 В и керамического 0,1 мкФ.
• Потенциометр: подстроечный резистор на 10–50 кОм для регулировки громкости. Подойдет любой линейный или логарифмический, стоимость – 20–40 рублей.

Корпус можно изготовить из подручных материалов: пластиковая коробка от косметики, деревянный ящик или даже 3D-печатная конструкция. Главное – обеспечить жесткость крепления динамиков и отсутствие вибраций. Для акустического оформления используйте поролон или вату внутри корпуса, чтобы снизить резонанс.

Соединительные провода берите многожильные сечением 0,2–0,5 мм². Для аудиовходов подойдет стандартный 3,5-мм аудиокабель с разъемом TRS (стерео). Если смартфон поддерживает USB-C, используйте переходник USB-C → 3,5 мм или модуль UDA1334A для цифрового аудиовыхода (стоимость – около 200 рублей).

Для улучшения качества звука добавьте простой фильтр нижних частот на выходе усилителя: катушка индуктивности 10–22 мкГн и конденсатор 0,1–0,47 мкФ. Это снизит высокочастотные искажения и защитит динамики от перегрузки. Катушку можно намотать самостоятельно на ферритовом кольце (например, 10 витков провода 0,5 мм).

Минимальный набор инструментов: паяльник (25–40 Вт), припой, мультиметр, кусачки и пинцет. Для проверки схемы используйте бесплатное ПО LTspice или онлайн-симулятор EveryCircuit. При пайке избегайте перегрева микросхемы – время контакта с паяльником не должно превышать 3 секунд.

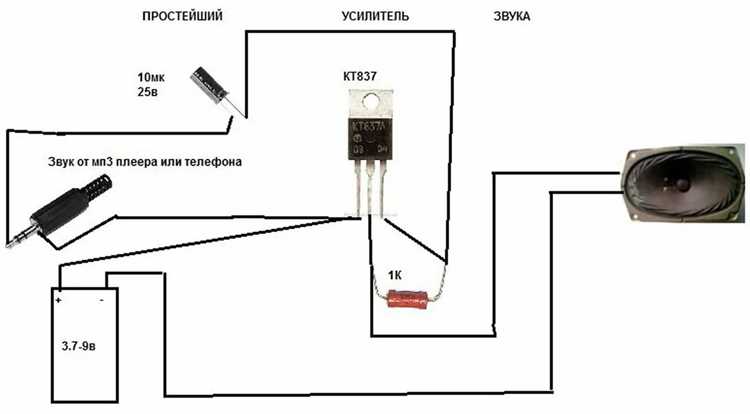

Подготовка печатной платы и пайка основных элементов

Проверьте качество пайки лупой с 5-кратным увеличением: припой должен образовывать вогнутый мениск без наплывов и холодных спаев. Особое внимание уделите точкам подключения питания – используйте провод сечением 0,5 мм² для входных и выходных цепей. При пайке разъемов (3,5 мм jack или клеммников) зафиксируйте их механически перед нагревом, чтобы избежать отслаивания дорожек. После завершения пайки промойте плату спиртом для удаления остатков флюса и проверьте отсутствие коротких замыканий мультиметром в режиме прозвонки.

Для защиты дорожек от окисления нанесите лак «Пластик-70» или аналогичный, избегая контактных площадок разъемов. При сборке в корпус оставьте зазор 5–7 мм между платой и стенками для вентиляции – микросхема PAM8403 при работе нагревается до 60°C. Подключите динамики с импедансом 4–8 Ом и мощностью не менее 3 Вт, используя экранированный провод для минимизации наводок.

Подключение источника питания и проверка напряжения

Проверьте падение напряжения на электролитических конденсаторах фильтра питания (обычно 1000 мкФ/16 В): при подключённой нагрузке оно не должно превышать 10% от номинала источника. Если напряжение «проседает» сильнее, увеличьте ёмкость конденсаторов или замените источник на более мощный. При использовании импульсного блока питания добавьте дроссель (10–100 мкГн) последовательно с «+» для подавления высокочастотных помех, иначе они проникнут в звуковой тракт.

Настройка входного и выходного сигнала для смартфона

Смартфон выдаёт сигнал с амплитудой 0,5–1,2 В на линейном выходе (3,5 мм jack или USB-C). Для корректной работы усилителя требуется согласование импеданса: входное сопротивление усилителя должно быть не менее 10 кОм, чтобы избежать перегрузки выхода смартфона. Используйте резисторы 22–47 кОм на входе, если схема не предусматривает встроенного буфера.

Проверьте уровень сигнала осциллографом или мультиметром в режиме AC. При максимальной громкости на смартфоне амплитуда не должна превышать 1 В (пик-пик), иначе возникнут искажения. Если сигнал слишком слабый, добавьте предусилитель на операционном усилителе (например, NE5532) с коэффициентом усиления 2–5.

• Для смартфонов с USB-C: используйте ЦАП с поддержкой 24 бит/96 кГц (например, PCM5102). Подключите его через адаптер USB-C → I2S, чтобы избежать потерь качества.
• Для аналогового входа (3,5 мм): экранируйте кабель и минимизируйте длину до 30 см, чтобы снизить наводки.
• Отключите все звуковые эффекты в настройках смартфона (эквалайзер, «улучшение звука»), так как они вносят фазовые искажения.

Выходной сигнал усилителя должен соответствовать импедансу нагрузки. Для динамиков 4–8 Ом используйте усилитель класса D (например, PAM8403) с выходной мощностью 3–5 Вт. Если подключаете наушники (32 Ом), выбирайте усилитель с низким выходным сопротивлением (<1 Ом), чтобы сохранить АЧХ.

Настройте цепь обратной связи для стабилизации коэффициента усиления. Для операционных усилителей формула: K = 1 + (R2/R1), где R1 – резистор на инвертирующем входе, R2 – резистор обратной связи. Оптимальные значения: R1 = 1 кОм, R2 = 10–20 кОм (K = 11–21).

Подавите высокочастотные помехи фильтром нижних частот на выходе. Используйте RC-цепочку с частотой среза 20–30 кГц: R = 1 кОм, C = 10 нФ. Это устранит шумы от ШИМ-регуляторов смартфона и помехи от GSM-модуля.

1. Подключите смартфон к усилителю и воспроизведите тестовый сигнал (синусоида 1 кГц, -10 дБ).
2. Измерьте выходной сигнал осциллографом: искажения (THD) не должны превышать 0,1%.
3. Отрегулируйте громкость на смартфоне так, чтобы амплитуда на выходе усилителя не превышала 70% от максимального напряжения питания.
4. Проверьте температуру микросхемы усилителя после 30 минут работы: она не должна превышать 60°C.

Для монофонического режима объедините левый и правый каналы через резисторы 10 кОм, чтобы избежать короткого замыкания выходов смартфона. Если требуется стерео, используйте два идентичных канала усилителя с разделением сигналов на входе через конденсаторы 1 мкФ.

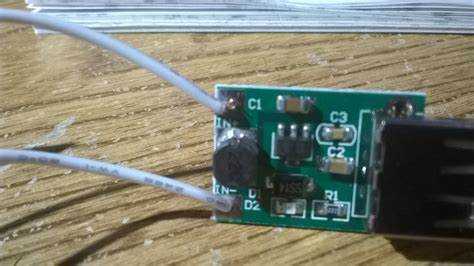

Тестирование работы усилителя на разных уровнях громкости

Начните с минимального уровня громкости (10–20% от максимума) и подайте на вход сигнал частотой 1 кГц с амплитудой 0,1 В. Измерьте выходное напряжение мультиметром: при правильной сборке оно должно составлять 0,5–0,8 В без искажений. Проверьте осциллографом форму сигнала – синусоида должна оставаться симметричной, без ограничения вершин или шумов выше -60 дБ. Если наблюдаются искажения, уменьшите входной сигнал или откорректируйте смещение транзисторов в предварительном каскаде.

При средней громкости (40–60%) увеличьте входной сигнал до 0,3 В. Выходное напряжение должно вырасти до 2–3 В, а коэффициент гармоник (THD) – не превышать 0,5%. Используйте анализатор спектра или программное обеспечение (например, REW) для оценки гармоник: вторая и третья гармоники должны быть ниже -50 дБ относительно основного тона. Если THD растет быстрее, чем линейно, проверьте стабильность питания – пульсации выше 10 мВ на частоте 100 Гц могут вызывать модуляционные искажения.

На максимальной громкости (80–100%) подайте сигнал 0,5 В и зафиксируйте выходное напряжение. Для усилителя на базе TDA2030 оно должно достигать 8–10 В без клиппинга, для LM386 – 3–4 В. Слушайте звук через динамик сопротивлением 4–8 Ом: дребезжание или хрипы указывают на перегрузку выходного каскада или недостаточную фильтрацию питания. В таком случае снизьте входной сигнал или добавьте конденсатор 1000 мкФ параллельно источнику питания.

Сравните результаты на разных частотах: на 20 Гц и 20 кГц выходное напряжение не должно падать более чем на 3 дБ относительно 1 кГц. Если низкие частоты «проседают», увеличьте емкость разделительных конденсаторов (например, до 470 мкФ), если высокие – проверьте паразитные емкости монтажа и замените транзисторы на экземпляры с граничной частотой выше 10 МГц. Запишите все измерения в таблицу для дальнейшей оптимизации схемы.

Корпус для усилителя: варианты из подручных материалов

Корпус защищает плату от механических повреждений и электромагнитных помех, а также придаёт устройству законченный вид. Для самодельного усилителя подойдут материалы, которые легко найти дома или в ближайшем магазине. Основные требования: жёсткость, возможность крепления компонентов и вентиляция, если схема греется.

Картон – самый доступный вариант. Подойдёт упаковочный гофрокартон толщиной от 3 мм или коробка из-под обуви. Вырежьте стенки по размерам платы, склейте термоклеем или скотчем. Для жёсткости усильте углы деревянными шпажками или металлическими скобами. Просверлите отверстия под разъёмы и динамик, оклейте внутреннюю поверхность фольгой для экранирования. Недостаток: низкая влагостойкость.

Пластиковые контейнеры из-под продуктов – готовые корпуса с крышкой. Идеальны прозрачные коробки от CD-дисков или пластиковые банки из-под кофе. Разметьте отверстия маркером, просверлите сверлом 3–5 мм, зачистите края наждачной бумагой. Для крепления платы используйте стойки из винтов М3 с гайками или термоклей. Преимущество: герметичность и возможность наблюдать за работой схемы.

Деревянные заготовки – фанера 4–6 мм или дощечки от поддонов. Распилите материал лобзиком или ножовкой, отшлифуйте края. Соберите корпус на саморезах или клею ПВА, предварительно просверлив направляющие отверстия. Для экранирования обклейте внутреннюю часть медной лентой или фольгой, заземлив её на общий провод платы. Дерево хорошо гасит вибрации, что улучшает качество звука.

Металлические банки из-под чая или кофе – прочные и экранированные корпуса. Подойдут банки диаметром от 8 см. Аккуратно вырежьте дно и крышку, зачистите края напильником. Просверлите отверстия под разъёмы, закрепите плату на стойках из винтов. Для изоляции используйте пластиковые шайбы. Недостаток: риск короткого замыкания, если плата касается стенок.

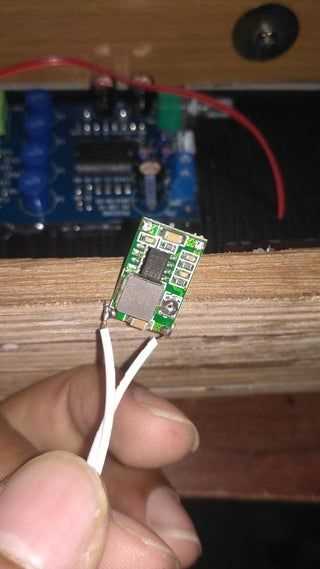

Комбинированные варианты позволяют использовать преимущества разных материалов. Например, дно и крышку из фанеры, а стенки – из пластика или металла. Или корпус из картона с металлической фольгой внутри. Таблица ниже сравнивает ключевые характеристики материалов:

Для крепления динамика используйте резиновые прокладки или поролон, чтобы избежать дребезга. Если корпус металлический, заземлите его на общий провод платы. Вентиляционные отверстия диаметром 5–8 мм просверлите в верхней части корпуса, если усилитель греется. Для декора покрасьте корпус акриловой краской или оклейте самоклеящейся плёнкой.

Готовый корпус проверьте на герметичность и отсутствие коротких замыканий. Подключите усилитель к смартфону и протестируйте звук на разных уровнях громкости. При появлении искажений или нагрева пересмотрите конструкцию: увеличьте вентиляцию, добавьте экранирование или измените расположение компонентов.
