Как расширить пределы измерения электроизмерительных приборов

Современные электротехнические системы требуют точных измерений в широком диапазоне значений – от микроампер до килоампер, от милливольт до мегавольт. Стандартные измерительные приборы часто ограничены собственными техническими характеристиками: например, мультиметры Fluke 87V имеют предел измерения тока до 10 А, а осциллографы Rigol DS1054Z – напряжения до 400 В без дополнительных аксессуаров. Превышение этих значений приводит к искажениям данных или выходу оборудования из строя. Решение заключается в применении специализированных методов, расширяющих рабочий диапазон без потери точности.

Один из наиболее эффективных способов – использование делителей напряжения на основе прецизионных резисторов. Для измерения высоких напряжений (до 10 кВ и выше) применяют цепи с коэффициентом деления 1:1000 или 1:10000, где сопротивления подбираются с точностью не хуже 0,1%. Например, схема с резисторами 10 МОм и 10 кОм обеспечит снижение входного сигнала в 1001 раз, позволяя осциллографу с пределом 10 В измерять напряжение до 10 кВ. Критическим параметром здесь является температурный коэффициент сопротивления (ТКС) – для стабильности рекомендуется использовать резисторы с ТКС не более 25 ppm/°C.

Для расширения диапазона измерения тока применяют шунты и трансформаторы тока. Шунты на основе манганина или константана (например, Vishay VPR221Z) обеспечивают линейность до 0,05% при токах до 1000 А, но требуют калибровки из-за собственного сопротивления. Трансформаторы тока, такие как LEM LA 205-S, позволяют измерять токи до 2000 А с гальванической развязкой, однако их частотный диапазон ограничен (обычно до 10 кГц). При выборе трансформатора ключевыми параметрами являются класс точности (0,5 или 1,0) и номинальная нагрузка вторичной обмотки – превышение допустимой нагрузки приводит к насыщению сердечника и искажениям.

В высокочастотных цепях (свыше 1 МГц) стандартные методы теряют эффективность из-за паразитных емкостей и индуктивностей. Здесь используют активные пробники с высоким входным импедансом (например, Tektronix TAP1500 с импедансом 1 МОм || 0,9 пФ) или дифференциальные усилители с коэффициентом ослабления синфазного сигнала (CMRR) не менее 80 дБ. Для измерения импульсных токов с фронтами менее 1 нс применяют токовые пробники на основе эффекта Холла (например, Tektronix TCP0030A), способные регистрировать токи до 30 А с полосой пропускания 120 МГц.

Калибровка и компенсация погрешностей – обязательный этап при расширении диапазона измерений. Даже прецизионные делители и шунты вносят систематические ошибки, которые можно скорректировать программно или аппаратно. Например, при использовании делителя напряжения с резисторами 1% точности погрешность измерения может достигать 2%, но после калибровки по эталонному источнику (например, Fluke 5522A) она снижается до 0,1%. Для динамических измерений критически важна синхронизация каналов – расхождение в 1 мкс при частоте 1 МГц приводит к фазовой ошибке в 360°.

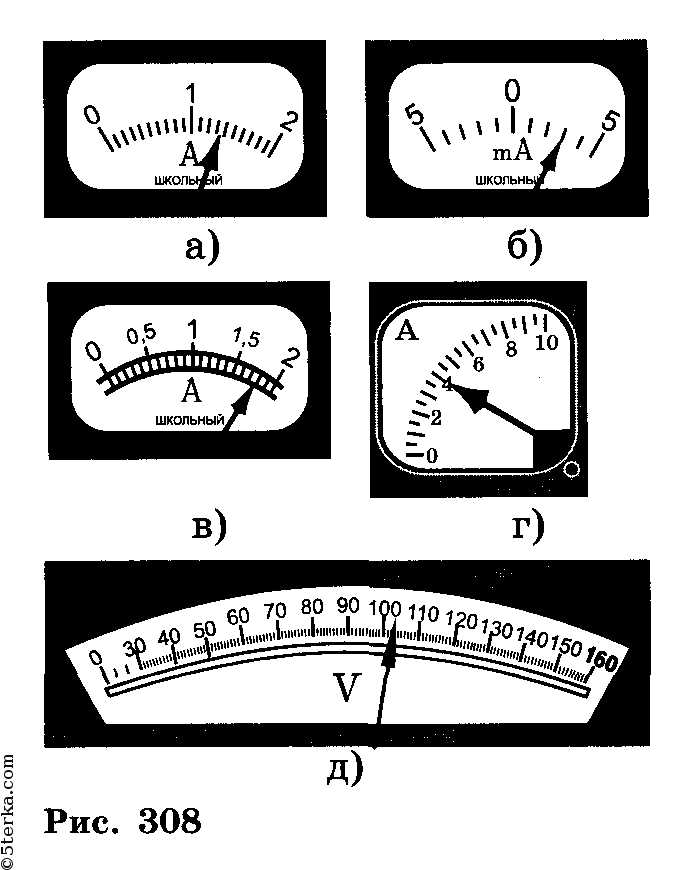

Подбор делителей напряжения для расширения пределов вольтметров

Для расширения диапазона измерений аналоговых вольтметров с магнитоэлектрической системой применяют резистивные делители напряжения, подключаемые последовательно с измерительным механизмом. Коэффициент деления определяется по формуле K = (Rд + Rв) / Rв, где Rд – сопротивление добавочного резистора, Rв – внутреннее сопротивление вольтметра. Например, при Rв = 10 кОм и необходимости измерять напряжение до 100 В (при пределе вольтметра 10 В) требуется Rд = 90 кОм. Допуск резисторов не должен превышать ±0,5%, а мощность рассеивания – не менее 0,25 Вт для предотвращения температурного дрейфа.

При работе с цифровыми вольтметрами делители проектируют с учетом входного сопротивления АЦП (обычно 1–10 МОм) и требуемой точности. Для диапазона 0–1000 В используют цепочку из резисторов с соотношением 99:1 (например, 9,9 МОм и 100 кОм), обеспечивая суммарное сопротивление делителя не менее 1 МОм для минимизации влияния на измеряемую цепь. Паразитные емкости между резисторами и корпусом компенсируют подбором низкоемкостных компонентов (менее 1 пФ) или экранированием.

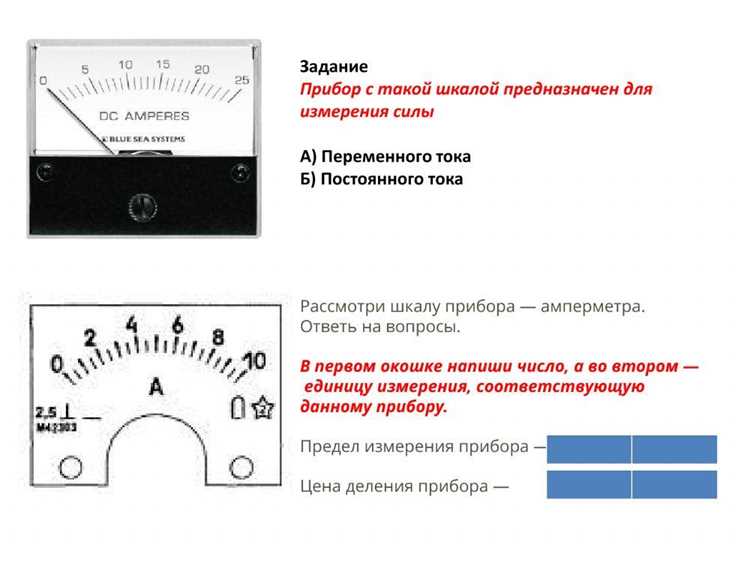

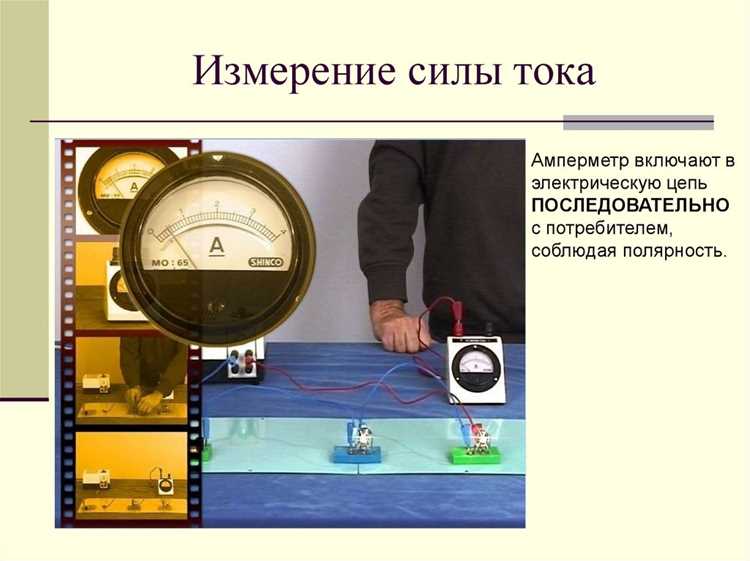

Применение шунтов для увеличения диапазона амперметров

• R_ш = R_а / (n – 1), где
• R_ш – сопротивление шунта, Ом;
• R_а – внутреннее сопротивление амперметра, Ом;
• n – коэффициент расширения диапазона (отношение нового предела измерения к исходному).

При выборе шунта критически важно учитывать его мощностные характеристики. Мощность, рассеиваемая шунтом, определяется по формуле P = I² × R_ш. Например, для измерения тока 50 А при сопротивлении шунта 0,001 Ом мощность составит 2,5 Вт. Превышение допустимой мощности приводит к перегреву, изменению сопротивления и погрешностям измерений. Рекомендуется выбирать шунты с запасом по мощности не менее 30%.

Материал шунта должен обладать низким температурным коэффициентом сопротивления (ТКС). Наиболее распространённые материалы:

1. Манганин (ТКС ≈ 0,00001 1/°C) – оптимален для прецизионных измерений.
2. Константан (ТКС ≈ 0,00002 1/°C) – дешевле, но менее стабилен.
3. Нихром (ТКС ≈ 0,00015 1/°C) – применяется в бюджетных решениях.

Для высокоточных измерений (класс точности 0,1–0,5) используют шунты из манганина с термокомпенсацией. В промышленных условиях допустимо применение константановых шунтов при классе точности 1,0 и ниже.

Монтаж шунта требует соблюдения правил, минимизирующих погрешности. Основные рекомендации:

• Подключение шунта должно выполняться короткими проводами большого сечения (не менее 10 мм² для токов свыше 50 А).
• Точки подключения амперметра к шунту должны находиться на расстоянии не менее 10 мм от токовых зажимов, чтобы исключить влияние переходных сопротивлений.
• Шунт следует размещать вдали от источников тепла и магнитных полей, искажающих показания.
• Для токов свыше 100 А рекомендуется использовать внешние шунты с отдельным корпусом, обеспечивающим естественное охлаждение.

Калибровка системы «амперметр-шунт» проводится с помощью эталонного амперметра или калибратора тока. Процедура включает:

1. Подачу тока, равного верхнему пределу измерения.
2. Сравнение показаний эталонного и калибруемого приборов.
3. Корректировку сопротивления шунта (при наличии подстроечного резистора) или внесение поправочного коэффициента в показания.
4. Повторную проверку на 25%, 50% и 75% диапазона.

Погрешность калибровки не должна превышать 1/3 класса точности амперметра. Например, для прибора класса 0,5 допустимая погрешность калибровки – не более 0,17%.

Примеры практического применения шунтов:

• В автомобильной электронике: шунты на 500–1000 А для измерения тока стартера (сопротивление 0,0001–0,0002 Ом, мощность 50–100 Вт).
• В промышленных установках: шунты на 10–20 кА для контроля электролизных ванн (манганиновые, с водяным охлаждением).
• В лабораторных условиях: прецизионные шунты на 1–10 А с классом точности 0,05 для поверки счётчиков электроэнергии.

Для импульсных токов (например, в сварочных аппаратах) применяют шунты с малой индуктивностью, изготавливаемые из плоской ленты или коаксиальной конструкции. Время установления показаний в таких системах не превышает 10 мкс.

Использование трансформаторов тока в цепях переменного тока

Трансформаторы тока (ТТ) позволяют измерять большие токи (до 10 кА и выше) без прямого подключения приборов к высоковольтным цепям. Их принцип работы основан на преобразовании первичного тока в пропорциональный вторичный (стандартно 1 А или 5 А) с погрешностью не более 0,2–1% для классов точности 0,2S–1. Выбор ТТ зависит от:

• номинального первичного тока (от 5 А до 25 кА);
• коэффициента трансформации (например, 100/5 А);
• класса точности (0,2S для коммерческого учёта, 1 для релейной защиты);
• номинальной нагрузки вторичной цепи (обычно 5–15 ВА).

Для предотвращения повреждения изоляции и искажения показаний вторичная обмотка ТТ должна быть всегда замкнута на нагрузку или закорочена. При размыкании на ней возникает высокое напряжение (до тысяч вольт), опасное для оборудования и персонала.

В трёхфазных сетях применяют схемы подключения ТТ: «звезда» (для измерения фазных токов), «неполная звезда» (для защиты от коротких замыканий) и «треугольник» (для компенсации токов нулевой последовательности). При выборе ТТ для цепей с гармониками (например, в системах с полупроводниковыми преобразователями) учитывают частотный диапазон – стандартные ТТ работают до 1 кГц, специализированные – до 10 кГц. Для повышения точности измерений при малых токах (менее 10% от номинала) используют ТТ с расширенным диапазоном (класс 0,2S) или цифровые датчики Холла.

Калибровка измерительных приборов с помощью эталонных источников

Эталонные источники напряжения и тока – ключевой инструмент для калибровки вольтметров, амперметров и мультиметров. Для точной настройки используют прецизионные калибраторы, такие как Fluke 5520A или Keysight 3458A, обеспечивающие погрешность не более ±0,005% в диапазоне от 1 мкВ до 1000 В и от 1 нА до 20 А. Процедура включает подачу эталонного сигнала на вход прибора с последующим сравнением показаний. При расхождении более 0,1% от номинала требуется корректировка внутренних цепей или программного обеспечения устройства.

Калибровка осциллографов и анализаторов спектра проводится с помощью генераторов сигналов с кварцевой стабилизацией частоты. Например, Rohde & Schwarz SMA100B генерирует синусоидальные сигналы с нестабильностью ±1×10⁻⁷ за 24 часа в диапазоне 100 кГц–40 ГГц. Для проверки амплитудно-частотной характеристики подают сигналы с фиксированной амплитудой (например, 1 В) на разных частотах, фиксируя отклонения. Допустимая погрешность осциллографа – не более ±1,5% для полосы пропускания до 1 ГГц.

При калибровке измерителей сопротивления применяют эталонные резисторы с классом точности 0,01 или лучше. Например, Vishay VHP202Z (10 кОм) имеет температурный коэффициент 0,6 ppm/°C и долговременную стабильность ±5 ppm/год. Измерения проводят в термостатированной среде при 23±0,5°C, сравнивая показания прибора с номиналом эталона. Для мостов постоянного тока (например, Agilent 34420A) допустимое отклонение не должно превышать ±0,02% от измеряемой величины.

Калибровка счётчиков электроэнергии требует эталонных источников мощности с погрешностью не хуже ±0,01%. Устройства типа Yokogawa WT5000 обеспечивают генерацию активной и реактивной мощности с разрешением 0,01 Вт и частотой дискретизации до 2 МГц. Процесс включает подачу эталонной нагрузки (например, 1 кВт при cosφ=1) и сравнение показаний счётчика с эталоном. При расхождении более 0,2% корректируют коэффициенты трансформации или алгоритмы обработки сигнала.

Выбор усилителей сигнала для слаботочных измерений

Слаботочные измерения (токи от пикоампер до микроампер) требуют усилителей с низким уровнем шума, высоким входным сопротивлением и минимальным дрейфом смещения. Основные типы: операционные усилители (ОУ), инструментальные усилители и трансимпедансные усилители (ТИУ). Для токов ниже 1 нА критически важен выбор ОУ с входным током смещения ≤1 пА (например, OPA129, LTC1050) или ТИУ с обратной связью по току (например, AD8610, LMP7721).

Ключевые параметры при выборе:

Трансимпедансные усилители оптимальны для преобразования тока в напряжение с минимальными потерями. Коэффициент преобразования определяется резистором обратной связи (R_f): для тока 10 пА и выходного напряжения 1 В требуется R_f = 100 ГОм. Однако такие резисторы вносят значительный шум Джонсона (4 кТ·R), поэтому для токов <1 нА используют R_f ≤1 ГОм с последующим усилением сигнала. Пример схемы: AD8610 с R_f = 10 МОм для диапазона 1–100 нА.

Инструментальные усилители (ИУ) применяют для дифференциальных измерений с высоким КОСС (например, INA114 с КОСС >110 дБ). Они эффективны при работе с датчиками, имеющими паразитные синфазные помехи (например, тензодатчики, термопары). Для слабых сигналов выбирают ИУ с входным током ≤100 пА и шумом <10 нВ/√Гц (например, AD8221, LT1167). Важно учитывать влияние паразитных емкостей кабелей: при длине >1 м используют экранированные кабели и активную защиту (guard) для снижения утечек.

Питание усилителей должно быть симметричным (±2,5 В до ±15 В) с низким уровнем пульсаций (<100 мкВ). Для портативных устройств подходят ОУ с однополярным питанием (например, OPA333, работающий от +1,8 В). Стабилизация напряжения критична: даже 1 мВ пульсаций на питании может вызвать дрейф смещения в ОУ с высоким PSRR (например, OPA2188 с PSRR = 130 дБ). Рекомендуется использовать линейные стабилизаторы (LT3045) или батарейное питание.

Практическая реализация требует учета паразитных эффектов: термоЭДС в контактах (до 1 мкВ/°C), утечки по печатной плате (используйте тефлоновые или керамические подложки), электромагнитные наводки (экранирование корпуса, витые пары). Для калибровки применяют прецизионные источники тока (например, Keithley 6221) или резисторы с точностью 0,01% (Vishay Z201). При измерении токов <10 пА необходима герметизация схемы для исключения влияния влажности на утечки.
