Соединение аккумуляторов с разными характеристиками – задача, требующая точного расчёта и понимания физических процессов. Основная проблема заключается в неравномерном распределении тока и напряжения, что приводит к перегреву, снижению ёмкости и преждевременному выходу из строя. Например, при параллельном подключении аккумуляторов с разницей в напряжении более 0,1 В возникает уравнительный ток, который может достигать десятков ампер даже в состоянии покоя.
Для последовательного соединения критически важно совпадение ёмкостей. Если один из аккумуляторов имеет ёмкость на 20% ниже остальных, он разрядится быстрее, что приведёт к глубокому разряду и деградации. В системах с литий-ионными аккумуляторами это чревато выходом из строя BMS-платы или возгоранием. При использовании свинцово-кислотных батарей разница в ёмкости более 10% уже считается недопустимой.
Перед соединением измерьте внутреннее сопротивление каждого аккумулятора. Для литий-железо-фосфатных (LiFePO4) батарей допустимое отклонение не должно превышать 5 мОм, для свинцово-кислотных – 10 мОм. Если значения отличаются сильнее, аккумуляторы необходимо заменить или использовать активные балансиры с током не менее 1 А на каждую ячейку.
При параллельно-последовательном соединении (например, 2S2P) сначала объединяйте аккумуляторы в параллельные группы с одинаковыми параметрами, а затем соединяйте их последовательно. Используйте провода с сечением не менее 16 мм² для токов до 50 А и 25 мм² для токов до 100 А. Контакты должны быть обжаты гильзами или пропаяны с применением флюса для снижения переходного сопротивления.
Никогда не соединяйте аккумуляторы разных типов (например, Li-ion и LiFePO4) или с разным химическим составом. Даже при совпадении напряжения их внутренние характеристики несовместимы. Для смешанных систем используйте только специализированные контроллеры заряда с функцией раздельного управления каждой группой.
Какие риски возникают при параллельном соединении аккумуляторов с разными характеристиками
Параллельное соединение аккумуляторов с разным внутренним сопротивлением (например, 5 мОм у нового и 20 мОм у изношенного) приводит к неравномерному распределению тока. При зарядке слабый аккумулятор принимает до 80% тока, перегреваясь и деградируя быстрее, а при разрядке – отдаёт меньше энергии, становясь «узким местом» системы. Разница в ёмкости (даже 10–15%) вызывает дисбаланс: аккумулятор с меньшей ёмкостью разряжается до критического уровня раньше, что сокращает срок службы всей сборки на 30–50%. Химическая несовместимость (например, LiFePO4 и NMC) усиливает риски возгорания из-за различий в напряжении заряда и скорости деградации электролита.
Неконтролируемый саморазряд одного из аккумуляторов (особенно при разнице в 0,1 В и более) превращает его в нагрузку для остальных, провоцируя обратный ток. Это снижает эффективность системы на 15–25% и увеличивает вероятность глубокого разряда. При температурном дисбалансе (например, один аккумулятор на 10°C горячее) скорость старения возрастает в 2–3 раза из-за ускорения побочных реакций. Используйте BMS с индивидуальным контролем ячеек или откажитесь от параллельного соединения при разнице в характеристиках свыше 5%.
Как рассчитать допустимые параметры при последовательном подключении батарей разной емкости
При последовательном соединении аккумуляторов разной емкости ключевым параметром становится минимальная емкость слабейшей батареи. Общая емкость цепи ограничивается емкостью наименьшего элемента, так как при разряде он достигнет критического уровня раньше остальных. Например, если соединить батареи на 100 А·ч и 70 А·ч, общая емкость составит 70 А·ч. Превышение тока разряда сверх допустимого для слабейшего аккумулятора приведет к его глубокому разряду, сульфатации и выходу из строя.
Для расчета допустимого тока разряда используйте формулу:
I_max = C_min × (DOD / 100) / t,
где C_min – емкость слабейшей батареи (А·ч), DOD – допустимая глубина разряда (%, обычно 50–80% для свинцово-кислотных и 20–30% для литий-ионных), t – время разряда (часы). Пример: для батареи 70 А·ч с DOD 50% и временем разряда 5 часов I_max = 70 × 0,5 / 5 = 7 А. Превышение этого значения сократит срок службы системы.
В таблице приведены допустимые токи разряда для батарей разной емкости при последовательном соединении с учетом типа химии:
| Тип батареи | DOD (%) | Емкость (А·ч) | Допустимый ток (А) при времени разряда |
|---|---|---|---|
| Свинцово-кислотная | 50 | 50 | 5 А (10 ч), 10 А (5 ч) |
| 100 | 10 А (10 ч), 20 А (5 ч) | ||
| Литий-ионная | 20 | 50 | 2 А (10 ч), 4 А (5 ч) |
| 100 | 4 А (10 ч), 8 А (5 ч) |
Контролируйте напряжение каждого аккумулятора в цепи с помощью BMS (для литиевых) или отдельных вольтметров (для свинцовых). При разнице напряжений более 0,1 В между элементами требуется балансировка или замена слабого звена. Для свинцово-кислотных батарей используйте зарядные устройства с функцией выравнивания, а для литиевых – только специализированные BMS с активной балансировкой. Игнорирование этих требований приведет к неравномерному износу и снижению общей емкости на 30–50% за 6–12 месяцев эксплуатации.
Какие контроллеры и балансиры использовать для защиты при смешанном соединении
При параллельно-последовательном соединении аккумуляторов разной ёмкости или напряжения критически важны контроллеры заряда с функцией балансировки ячеек. Для литий-ионных и литий-железо-фосфатных батарей (Li-ion, LiFePO4) подходят BMS-платы (Battery Management System) с активной балансировкой, например, модели на базе микросхем Texas Instruments BQ769x0 или Analog Devices LTC681x. Эти системы отслеживают напряжение каждой ячейки с точностью до 1 мВ, предотвращая перезаряд или глубокий разряд. Для свинцово-кислотных аккумуляторов используйте контроллеры с алгоритмом температурной компенсации, такие как Victron BlueSolar MPPT, которые корректируют зарядный ток в зависимости от состояния батарей.
Балансиры делятся на пассивные и активные. Пассивные (например, TP4056 с модулем DW01A) подходят для маломощных систем (до 5 А), где разница в ёмкости ячеек не превышает 10%. Они рассеивают избыточную энергию через резисторы, что снижает КПД, но дешевле и проще в установке. Активные балансиры (ISL94212, LTC3300) переносят энергию между ячейками, повышая эффективность на 15–20% и продлевая срок службы батареи. Их применение оправдано при разнице в ёмкости свыше 20% или в системах с высокими токами (от 10 А).
Для смешанных сборок с аккумуляторами разных типов (например, Li-ion + LiFePO4) требуются специализированные BMS с настраиваемыми порогами напряжения. Модели Daly Smart BMS или Jikong BMS поддерживают калибровку индивидуальных параметров для каждой ячейки, что минимизирует риск дисбаланса. При выборе контроллера проверяйте совместимость с максимальным током системы и наличие защиты от обратной полярности – это устраняет ошибки при подключении.
Пошаговая инструкция по проверке напряжения и внутреннего сопротивления перед подключением
Подключите мультиметр в режиме измерения постоянного напряжения (DCV) к клеммам каждого аккумулятора. Запишите показания: разница более 0,1 В между элементами требует выравнивания заряда или отказа от соединения. Для литий-ионных батарей допустимый разброс – не более 0,05 В, для свинцово-кислотных – до 0,2 В. Измеряйте напряжение под нагрузкой (например, 10% от номинального тока разряда) – падение более 0,3 В указывает на деградацию элемента.
Определите внутреннее сопротивление с помощью тестера батарей или расчетным методом: подайте нагрузку (например, 1 А для АКБ 12 В) и зафиксируйте падение напряжения. Формула: Rвн = (Uхх − Uнагр) / Iнагр. Сопротивление выше 20% от паспортного значения (для новых элементов) или разница более 10% между аккумуляторами – сигнал к замене или раздельному использованию. Для точности повторите измерения трижды, исключая погрешность контактов.
Как подобрать соединительные провода и клеммы для безопасного соединения
Сечение провода выбирают исходя из максимального тока нагрузки. Для аккумуляторов с разной мощностью расчет ведут по самому слабому звену: если один аккумулятор на 100 А·ч, а другой на 200 А·ч, ток короткого замыкания ограничивается меньшим значением. При токе до 50 А достаточно провода сечением 16 мм², до 100 А – 25 мм², свыше 150 А – 35 мм² и более. Медь предпочтительнее алюминия: удельное сопротивление меди 0,0175 Ом·мм²/м, алюминия – 0,028 Ом·мм²/м, что снижает потери на нагрев.
Длина проводов влияет на падение напряжения. При токе 50 А и длине 2 м падение на проводе 16 мм² составит ~0,1 В, на 5 м – ~0,25 В. Для систем с напряжением 12 В это критично: потеря 0,5 В снижает эффективность на 4%. Используйте формулу R = (ρ × L) / S, где ρ – удельное сопротивление, L – длина, S – сечение, чтобы рассчитать сопротивление и скорректировать сечение.
- Клеммы должны выдерживать ток на 20–30% выше расчетного. Для тока 100 А подойдут клеммы с номиналом 120–130 А.
- Материал клемм: латунь или медь с оловянным покрытием. Алюминиевые клеммы окисляются, увеличивая сопротивление контакта.
- Тип крепления: болтовые соединения (М6, М8) надежнее пружинных зажимов, особенно при вибрации.
Контактное сопротивление зависит от силы затяжки. Для болта М6 рекомендуемый момент затяжки – 8–10 Н·м, для М8 – 15–20 Н·м. Превышение момента деформирует клемму, недостаточный – увеличивает сопротивление. Используйте динамометрический ключ. Перед монтажом зачистите контактные поверхности наждачной бумагой (зерно 120–240) и нанесите тонкий слой токопроводящей смазки (например, Kontakt 60).
Изоляция проводов должна соответствовать условиям эксплуатации. Для автомобильных систем подойдет ПВХ-изоляция (рабочая температура до +70°C), для высокотемпературных применений (например, рядом с двигателем) – силиконовая (+180°C). Толщина изоляции: 0,8–1,2 мм для сечений до 25 мм², 1,5–2 мм для 35–70 мм². Проверяйте целостность изоляции тестером перед монтажом.
При параллельном соединении аккумуляторов провода между ними должны быть одинаковой длины и сечения. Разница в сопротивлении даже на 0,01 Ом приведет к неравномерному распределению тока. Например, при общем токе 200 А и разнице сопротивлений 0,02 Ом один аккумулятор получит на 20 А больше нагрузки. Для выравнивания используйте балансировочные резисторы или активные балансиры.
- Отключите нагрузку и зарядное устройство перед монтажом.
- Подключите сначала плюсовые клеммы, затем минусовые – это снижает риск короткого замыкания.
- Затяните болты с рекомендуемым моментом, проверьте отсутствие люфта.
- Измерьте напряжение на каждом аккумуляторе после подключения: разница не должна превышать 0,1 В.
- Нанесите термоусадочную трубку на клеммы для защиты от влаги и случайных замыканий.
Для систем с током свыше 200 А используйте шины из меди или алюминия. Сечение шины рассчитывают по формуле S = I / (k × ΔT), где I – ток, k – коэффициент (для меди 1,3), ΔT – допустимый нагрев (обычно 30°C). Например, для 300 А потребуется шина сечением ~77 мм². Крепление шин – болтами М10 с пружинными шайбами для компенсации теплового расширения.

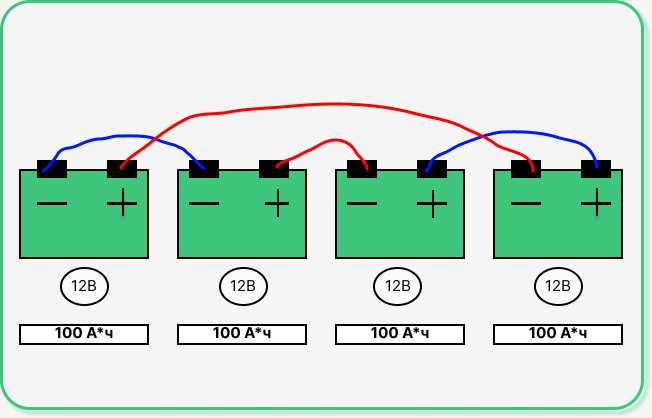

Что делать, если один из аккумуляторов вышел из строя в связке
Первым шагом после обнаружения неисправного аккумулятора в батарейном блоке – немедленно отключить всю систему. Даже кратковременная работа с повреждённым элементом приводит к перегреву, деформации корпуса или возгоранию. Используйте мультиметр для проверки напряжения на каждом аккумуляторе: разница более 0,1 В между элементами указывает на дисбаланс, а полное отсутствие напряжения – на внутренний обрыв или короткое замыкание.
Если аккумулятор вздулся или имеет механические повреждения, его нельзя заряжать или разряжать. Такие элементы подлежат утилизации в соответствии с правилами для литий-ионных батарей: поместите его в герметичный огнеупорный контейнер с песком или специальным абсорбентом для электролита. Для свинцово-кислотных аккумуляторов требуется нейтрализация электролита содовым раствором перед сдачей в пункт приёма.
- Отсоедините неисправный аккумулятор от цепи, используя изолированные инструменты.
- Проверьте оставшиеся элементы на соответствие номинальным параметрам: ёмкость, внутреннее сопротивление (для Li-ion – не более 20% от исходного значения).
- Замените вышедший из строя аккумулятор только на идентичный по типу, ёмкости и напряжению – смешивание даже близких по характеристикам моделей ускоряет деградацию всей связки.
При частичной замене аккумуляторов в последовательной цепи обязательно проведите балансировку. Для этого используйте зарядное устройство с функцией выравнивания напряжения или отдельный балансир. Например, для 4S Li-ion сборки разница напряжений между банками после балансировки не должна превышать 0,03 В. Игнорирование этого этапа приведёт к перезаряду или глубокому разряду отдельных элементов в течение нескольких циклов.
Если замена невозможна, а система должна работать временно, допускается исключение неисправного аккумулятора из цепи с корректировкой нагрузки. Для последовательного соединения это снизит общее напряжение (например, с 12 В до 9 В при удалении одного из четырёх 3,2 В LiFePO₄ элементов), для параллельного – уменьшит ёмкость. В обоих случаях пересчитайте максимальный ток разряда: для Li-ion он не должен превышать 0,5C оставшейся ёмкости, для свинцово-кислотных – 0,2C.
После ремонта протестируйте сборку под нагрузкой, имитирующей реальные условия эксплуатации. Измерьте температуру каждого аккумулятора инфракрасным термометром: превышение 45°C для Li-ion или 50°C для свинцово-кислотных указывает на скрытые дефекты или неправильное подключение. Зафиксируйте начальные параметры (напряжение, внутреннее сопротивление) для дальнейшего мониторинга – ухудшение характеристик более чем на 10% за 50 циклов требует повторной диагностики.
