В основе Nucleo лежат микроконтроллеры STM32 с ядрами ARM Cortex-M: от энергоэффективных Cortex-M0+ до высокопроизводительных Cortex-M7. Например, Nucleo-F411RE оснащена процессором с тактовой частотой 100 МГц и 512 КБ Flash-памяти, а Nucleo-H743ZI – двухъядерным Cortex-M7/M4 с частотой до 480 МГц. Платформа поддерживает отладку через встроенный ST-Link/v2-1, что исключает необходимость в отдельном программаторе.
Для программирования Nucleo используются среды STM32CubeIDE, Keil MDK или PlatformIO. ST предоставляет библиотеку STM32Cube HAL, которая абстрагирует работу с периферией (USART, SPI, I2C, ADC) и ускоряет разработку. Пример: настройка таймера для генерации ШИМ-сигнала занимает менее 10 строк кода с HAL, тогда как на низком уровне потребовалось бы вручную конфигурировать регистры.
Платформа подходит для прототипирования встраиваемых систем, IoT-устройств и промышленной автоматики. Nucleo-64 с микроконтроллером STM32F103RB (Cortex-M3) часто применяется в учебных проектах из-за низкой стоимости (~10$) и поддержки mbed OS. Для задач с высокими требованиями к вычислительной мощности рекомендуется Nucleo-H743ZI с поддержкой Ethernet и графических дисплеев.
STM32 Nucleo: что это и как работает платформа
STM32 Nucleo – серия отладочных плат от STMicroelectronics, совместимых с Arduino-коннекторами и поддерживающих экосистему STM32Cube. Платформу отличает гибкость: доступны модели с микроконтроллерами STM32 разных линеек (F0, F1, F4, H7 и др.), что позволяет выбрать оптимальное сочетание производительности, энергопотребления и периферии. Например, Nucleo-F411RE оснащена ядром Cortex-M4 с тактовой частотой 100 МГц и 512 КБ Flash-памяти, а Nucleo-L053R8 – Cortex-M0+ на 32 МГц с ультранизким энергопотреблением (до 87 мкА/МГц).
Платы Nucleo интегрируются с STM32CubeIDE – бесплатной средой разработки на базе Eclipse с поддержкой HAL (Hardware Abstraction Layer) и LL (Low-Layer) библиотек. HAL упрощает работу с периферией (SPI, I2C, UART), но добавляет накладные расходы, тогда как LL обеспечивает прямой доступ к регистрам для максимальной производительности. Для быстрого старта ST предоставляет STM32CubeMX – графический инструмент для конфигурации тактирования, пинов и генерации кода инициализации. Пример: настройка SPI на Nucleo-F746ZG через CubeMX занимает менее 5 минут.
- Ардуино-совместимость: Платформа поддерживает шилды Arduino Uno V3, но с ограничениями – не все библиотеки совместимы из-за различий в архитектуре (например, AVR vs ARM). Для работы с Arduino-библиотеками используйте STM32duino – порт Arduino Core для STM32.
- ST-Link встроенный: Все платы Nucleo оснащены отладчиком ST-Link/V2-1, который позволяет прошивать и отлаживать код без дополнительных программаторов. Поддерживаются режимы SWD и JTAG, а также виртуальный COM-порт для UART-отладки.
- Питание: Платформа работает от USB (5 В) или внешнего источника (7–12 В через Vin). Для проектов с батарейным питанием выбирайте модели с низким энергопотреблением (например, Nucleo-L432KC с режимом Stop 2 – 0.6 мкА).
Разводка пинов на Nucleo стандартизирована, но отличается от классических Arduino-плат. Например, пин D13 (SCK для SPI) на Nucleo-F411RE соответствует PA5, а на Arduino Uno – PB5. Для точного сопоставления используйте даташиты конкретной модели или документацию ST. Ошибки в назначении пинов – частая причина неработоспособности периферии.
Платформа поддерживает mbed OS – операционную систему реального времени от Arm, оптимизированную для IoT. Для работы с mbed достаточно подключить плату к компьютеру и использовать онлайн-компилятор mbed Studio. Пример: создание Bluetooth-маяка на Nucleo-WB55RG с mbed занимает менее 50 строк кода. Однако для проектов с жесткими требованиями к производительности рекомендуется использовать bare-metal или FreeRTOS.
Типовые сценарии применения Nucleo:
- Прототипирование устройств IoT: Nucleo-WL55JC с LoRa-модемом (868/915 МГц) и поддержкой Sigfox. Потребление в режиме сна – 1.2 мкА.
- Управление двигателями: Nucleo-F303K8 + драйвер L298N для шаговых двигателей. Частота ШИМ до 144 МГц.
- Мультимедийные проекты: Nucleo-H743ZI2 с ядром Cortex-M7 (480 МГц) и поддержкой камеры OV7670 через DCMI.
Какие модели Nucleo существуют и как выбрать подходящую для проекта
Линейка Nucleo от STMicroelectronics делится на три основные серии: Nucleo-32, Nucleo-64 и Nucleo-144. Nucleo-32 (например, NUCLEO-F303K8) оснащены компактными микроконтроллерами в корпусах LQFP32, подходят для проектов с ограниченным пространством и низким энергопотреблением. Nucleo-64 (как NUCLEO-L476RG) – наиболее универсальные платы с корпусами LQFP64, балансом производительности и функциональности. Nucleo-144 (вроде NUCLEO-H743ZI) используют мощные МК в корпусах LQFP144, предназначены для ресурсоёмких задач: обработка сигналов, машинное зрение, сложные алгоритмы управления.
Выбор модели зависит от требований к периферии и вычислительным мощностям. Для IoT-устройств с Bluetooth или LoRa подойдут Nucleo-WB55RG (с радиомодулем) или Nucleo-L073RZ (энергоэффективный Cortex-M0+). Проекты с USB, Ethernet или CAN потребуют Nucleo-F429ZI (Cortex-M4) или Nucleo-H745ZI-Q (двухъядерный Cortex-M7/M4). Если нужна поддержка графики, обратите внимание на Nucleo-G071RB с контроллером LCD-TFT. Проверяйте наличие необходимых интерфейсов (SPI, I2C, UART) и объём памяти: от 16 КБ Flash у Nucleo-32 до 2 МБ у Nucleo-144.
Энергопотребление критично для батарейных устройств. Nucleo-L0/L4 (Cortex-M0+/M4) потребляют 100–300 мкА/МГц в активном режиме, Nucleo-F0/F3 – 200–400 мкА/МГц. Для проектов с питанием от USB или адаптера подойдут Nucleo-F7/H7 с потреблением до 1 мА/МГц. Учитывайте также наличие режимов пониженного энергопотребления: STOP, STANDBY, SHUTDOWN. Например, Nucleo-L476RG поддерживает все три режима с током до 2 мкА в STANDBY.
Совместимость с экосистемой ускоряет разработку. Nucleo-64 и Nucleo-144 поддерживают Arduino-коннекторы, что упрощает подключение шилдов. Для работы с STM32CubeIDE, HAL-библиотеками и примерами кода выбирайте платы с актуальными МК: Nucleo-G474RE (Cortex-M4, 170 МГц) или Nucleo-U575ZI-Q (Cortex-M33, TrustZone). Если проект требует отладки через SWD/JTAG, проверьте наличие встроенного ST-Link на плате – все Nucleo его имеют, но у некоторых (например, Nucleo-F303K8) он отсоединяемый.
Как подключить и настроить Nucleo с помощью STM32CubeIDE
Подключите плату Nucleo к ПК через USB-кабель (разъём ST-LINK/V2-1). Убедитесь, что в диспетчере устройств Windows определился виртуальный COM-порт и драйвер ST-LINK (ID: USB\VID_0483&PID_374B). Если драйвер отсутствует, установите его через STSW-LINK009. В STM32CubeIDE выберите File → New → STM32 Project, затем в окне Board Selector найдите свою модель Nucleo (например, NUCLEO-F411RE) и нажмите Next. В разделе Project Manager задайте имя проекта, выберите STM32Cube в качестве целевой IDE и укажите путь к рабочей папке.
После создания проекта настройте тактирование и периферию:
- В
Pinout & Configurationвыберите нужные интерфейсы (например, USART2 для отладки через виртуальный COM-порт). - Для USART2 установите режим
Asynchronous, скорость115200бод,8-N-1. - В
Clock Configurationнастройте источник тактирования: для Nucleo-F411RE используйте внешний кварц8 MHzс PLL для получения84 MHzна ядре. - Сгенерируйте код (
Project → Generate Code) и откройтеmain.c. В функцииmain()добавьте инициализацию USART2:HAL_UART_Transmit(&huart2, (uint8_t*)"Nucleo ready ", 14, HAL_MAX_DELAY); - Подключите терминал (например, PuTTY) к виртуальному COM-порту с параметрами
115200-8-N-1для проверки работы.
Для отладки нажмите Debug (зелёный жук) – STM32CubeIDE автоматически загрузит прошивку через ST-LINK и запустит сессию GDB.
Основные периферийные модули Nucleo и их практическое применение
Платформа STM32 Nucleo интегрирует периферийные модули, оптимизированные для задач реального времени и энергоэффективности. Ядро Cortex-M (от M0 до M7) дополняется аппаратными блоками, такими как таймеры (TIM), аналогово-цифровые преобразователи (ADC) и интерфейсы связи (USART, SPI, I2C). Например, 12-битный ADC с частотой дискретизации до 5 Мвыб/с позволяет обрабатывать сигналы датчиков с разрешением 0.8 мВ при опорном напряжении 3.3 В, что критично для систем мониторинга температуры или тока. Для задач с низким энергопотреблением используются режимы Stop и Standby с током потребления менее 2 мкА.
Коммуникационные интерфейсы Nucleo обеспечивают гибкость подключения к внешним устройствам. В таблице ниже приведены ключевые параметры популярных интерфейсов:
| Интерфейс | Макс. скорость | Типовые применения | Особенности |
|---|---|---|---|
| USART | 12 Мбит/с | Отладка, связь с модулями GPS/GSM | Аппаратная поддержка DMA, контроль четности |
| SPI | 45 Мбит/с | Дисплеи, Flash-память, датчики | Полнодуплексный режим, до 4 линий CS |
| I2C | 1 Мбит/с (Fast Mode+) | EEPROM, датчики температуры/давления | Адресация до 1008 устройств, аппаратный арбитраж |
| CAN FD | 8 Мбит/с | Автомобильные системы, промышленные сети | Поддержка 64 байт данных в кадре, фильтрация сообщений |
Таймеры Nucleo решают задачи генерации ШИМ, измерения временных интервалов и управления двигателями. Например, расширенный таймер TIM1 с разрешением 16 бит и частотой до 180 МГц позволяет формировать ШИМ-сигналы с точностью 5.5 нс для управления бесколлекторными двигателями. Для задач с низкой частотой (например, опрос датчиков каждые 10 мс) подходит базовый таймер TIM6 с тактовой частотой 16 МГц и автоперезагрузкой. Встроенные функции захвата/сравнения (Input Capture/Output Compare) упрощают реализацию энкодеров и систем фазовой автоподстройки частоты (PLL).
Аналоговые модули Nucleo включают не только ADC, но и цифро-аналоговые преобразователи (DAC) и операционные усилители (OPAMP). 12-битный DAC с временем установления 4 мкс используется для генерации аналоговых сигналов в аудиосистемах или тестовых стендах. Встроенные OPAMP с программируемым коэффициентом усиления (от 2 до 32) позволяют усиливать слабые сигналы датчиков (например, термопар) без внешних компонентов. Для задач с высокими требованиями к точности (например, медицинские приборы) рекомендуется использовать внешние прецизионные усилители с подключением через SPI.
Работа с GPIO: примеры управления светодиодами и кнопками
На платах STM32 Nucleo светодиоды и кнопки подключены к конкретным пинам GPIO, что упрощает тестирование базовых операций. Например, на Nucleo-F411RE встроенный светодиод LD2 соединён с пином PA5, а пользовательская кнопка B1 – с PC13. Для инициализации GPIO в режиме выхода используйте GPIO_InitTypeDef с параметрами: Mode = GPIO_MODE_OUTPUT_PP, Pull = GPIO_NOPULL, Speed = GPIO_SPEED_FREQ_LOW. Управление состоянием пина осуществляется через HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_SET/RESET). При работе с кнопкой настройте пин как вход с подтяжкой к земле (Pull = GPIO_PULLDOWN) и читайте состояние через HAL_GPIO_ReadPin(GPIOC, GPIO_PIN_13). Учтите дребезг контактов: используйте программную задержку (HAL_Delay(50)) или аппаратный таймер для фильтрации.
Для эффективного управления светодиодами с помощью кнопки реализуйте конечный автомат с состояниями: ожидание нажатия, обработка нажатия, антидребезг. Пример кода на HAL: проверяйте текущее состояние кнопки в основном цикле, сравнивая его с предыдущим (if (currentState != lastState)), и переключайте светодиод только при стабильном изменении сигнала. Для Nucleo-L476RG с кнопкой на PC13 и светодиодом на PA5 оптимальная частота опроса – 10–20 мс. Избегайте блокирующих задержек в прерываниях: используйте HAL_GPIO_EXTI_Callback для обработки событий по фронту сигнала, но переносите логику переключения в основной цикл через флаги.

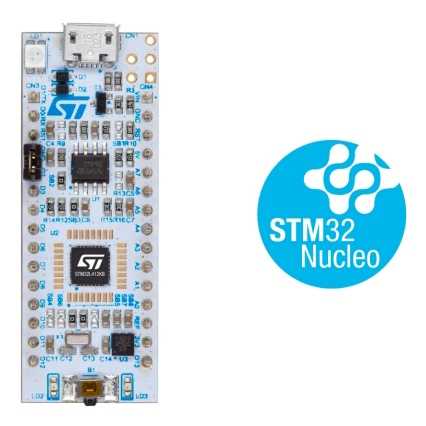

Использование отладчика ST-Link для программирования и диагностики
ST-Link – встроенный отладчик на платах STM32 Nucleo, обеспечивающий прямое подключение к микроконтроллеру через интерфейс SWD (Serial Wire Debug). Он поддерживает программирование флеш-памяти, пошаговую отладку и мониторинг регистров в реальном времени. Версии ST-Link/V2 и ST-Link/V2-1 отличаются скоростью передачи данных (до 12 Мбит/с у V2-1) и совместимостью с новыми семействами STM32.
Для работы с ST-Link требуется установка драйверов и инструментов: STM32CubeIDE, Keil MDK или OpenOCD. В STM32CubeIDE отладчик интегрирован по умолчанию – достаточно выбрать целевой микроконтроллер и режим отладки (Debug или Release). OpenOCD позволяет использовать ST-Link с командной строкой, что полезно для автоматизации тестирования.
Программирование через ST-Link выполняется за несколько секунд благодаря оптимизированному протоколу. В STM32CubeProgrammer можно выбрать режим массового стирания или частичного обновления флеш-памяти, что сокращает время при частых перепрошивках. Для защиты кода доступна опция RDP (Readout Protection), блокирующая чтение памяти через отладчик.
Отладка с ST-Link включает установку точек останова (breakpoints), просмотр переменных и стека вызовов. В STM32CubeIDE поддерживается до 6 аппаратных точек останова для ядер Cortex-M0/M0+, и до 8 – для Cortex-M3/M4/M7. Для анализа производительности используется профилировщик, показывающий время выполнения функций и загрузку процессора.
При диагностике ошибок ST-Link позволяет считывать регистры состояния (SCB, NVIC) и содержимое памяти. В случае зависания микроконтроллера можно принудительно перезапустить его через команду Reset в отладчике или сбросить только ядро (Core Reset). Для проверки тактирования используется регистр RCC_CR, отображающий статус PLL и HSE.
При работе с несколькими платами Nucleo ST-Link можно переназначить на внешнее подключение. Для этого отпаивается резистор SB12 на плате и подключается внешний отладчик через разъем CN4. Это позволяет использовать один ST-Link для программирования нескольких устройств без переподключения.
Обновление прошивки ST-Link выполняется через STM32CubeProgrammer. Версия прошивки отображается в разделе ST-Link Upgrade – рекомендуется обновлять её при появлении поддержки новых микроконтроллеров или исправлении ошибок. Для Nucleo-F411RE актуальная версия на 2024 год – V2J40M27.
