Коробка cvt что это такое

Вариатор CVT (Continuously Variable Transmission) – это бесступенчатая трансмиссия, которая обеспечивает плавное изменение передаточного отношения без фиксированных передач. В отличие от классических автоматов с гидротрансформатором или механических коробок, CVT не имеет шестерён с жёстко заданными соотношениями. Вместо этого он использует систему из двух шкивов (ведущего и ведомого), соединённых металлическим ремнём или цепью. Диаметр шкивов регулируется гидравликой, что позволяет бесступенчато изменять передаточное число в диапазоне от 0,5 до 2,5 (в зависимости от модели).

Основное преимущество CVT – экономичность и динамика. Благодаря отсутствию переключений двигатель постоянно работает в оптимальном диапазоне оборотов, что снижает расход топлива на 5–15% по сравнению с традиционными АКПП. Однако ресурс вариатора напрямую зависит от условий эксплуатации. При агрессивном стиле вождения, частых резких ускорениях или буксировке тяжёлых грузов металлический ремень изнашивается быстрее, что приводит к пробуксовкам и выходу из строя. Средний срок службы CVT при соблюдении регламента обслуживания – 150–200 тыс. км.

Конструкция вариатора включает гидравлический насос, который создаёт давление для управления шкивами, и электронный блок управления, корректирующий работу трансмиссии в реальном времени. В современных моделях применяются цепи вместо ремней (например, в вариаторах фирмы LuK или ZF), что повышает надёжность и позволяет передавать больший крутящий момент – до 400 Н·м. Однако даже такие усовершенствования не устраняют ключевой недостаток: чувствительность к перегреву. При длительной езде на высоких скоростях или в пробках рекомендуется устанавливать дополнительный радиатор охлаждения трансмиссионной жидкости.

Обслуживание CVT требует строгого соблюдения регламента. Замена масла проводится каждые 60–80 тыс. км (в зависимости от производителя), причём используется только специальная жидкость – например, NS-2 для Nissan или CVTF для Toyota. Применение неподходящего масла приводит к ускоренному износу ремня и шкивов. Также критически важно следить за уровнем жидкости: её недостаток вызывает падение давления, что грозит проскальзыванием ремня и поломкой трансмиссии. Владельцам автомобилей с CVT рекомендуется избегать режима «Sport» при повседневной езде, так как он увеличивает нагрузку на механизм.

Несмотря на мифы о ненадёжности, современные вариаторы при правильной эксплуатации не уступают классическим АКПП. Например, Jatco JF015E (устанавливается на Nissan Qashqai и Mitsubishi Outlander) выдерживает до 250 тыс. км без капитального ремонта, а Aisin K111 (Toyota Corolla) – до 300 тыс. км. Ключевые факторы долговечности: своевременная замена масла, умеренный стиль вождения и контроль температуры. Если планируете покупку автомобиля с CVT, отдавайте предпочтение моделям с цепным приводом и проверяйте историю обслуживания – отсутствие замены жидкости на пробеге свыше 100 тыс. км резко снижает остаточный ресурс.

Основные компоненты вариатора CVT и их назначение

Вариатор CVT (Continuously Variable Transmission) состоит из ключевых элементов, каждый из которых выполняет строго определённую функцию. От их конструкции и взаимодействия зависит эффективность передачи крутящего момента, плавность работы и ресурс агрегата. Основные компоненты включают шкивы, ремень или цепь, гидравлическую систему, планетарный механизм и электронный блок управления.

Ведущий и ведомый шкивы – основа вариатора. Каждый шкив состоит из двух конических дисков: неподвижного и подвижного. Изменение расстояния между дисками регулирует рабочий диаметр шкива, что позволяет бесступенчато варьировать передаточное отношение. Ведущий шкив соединён с коленвалом двигателя, ведомый – с приводом колёс. Для корректной работы диски должны иметь высокую твёрдость поверхности (обычно HRC 60–65) и минимальное биение, иначе ремень будет проскальзывать или изнашиваться неравномерно.

Ремень или цепь передаёт крутящий момент между шкивами. В большинстве современных CVT используется металлический ремень, состоящий из сотен стальных пластин, соединённых многослойными лентами. Альтернатива – цепь (например, в вариаторах Audi Multitronic), которая выдерживает больший крутящий момент, но требует более сложной системы смазки. Толщина пластин ремня – 1,5–2 мм, ширина – 24–30 мм. При эксплуатации важно следить за уровнем и качеством трансмиссионной жидкости: её загрязнение или недостаток приводит к ускоренному износу ремня и дисков.

Гидравлическая система обеспечивает прижим дисков шкивов и управление передаточным отношением. Она включает насос (обычно шестерёнчатый или лопастной), клапанный блок и гидроаккумулятор. Давление в системе достигает 50–70 бар, что необходимо для надёжного сцепления ремня со шкивами. Неисправности насоса или утечки жидкости приводят к проскальзыванию ремня, перегреву и выходу вариатора из строя. Рекомендуется менять трансмиссионную жидкость каждые 60 000 км, используя только оригинальные масла с допусками производителя (например, Nissan NS-2, Toyota CVT Fluid FE).

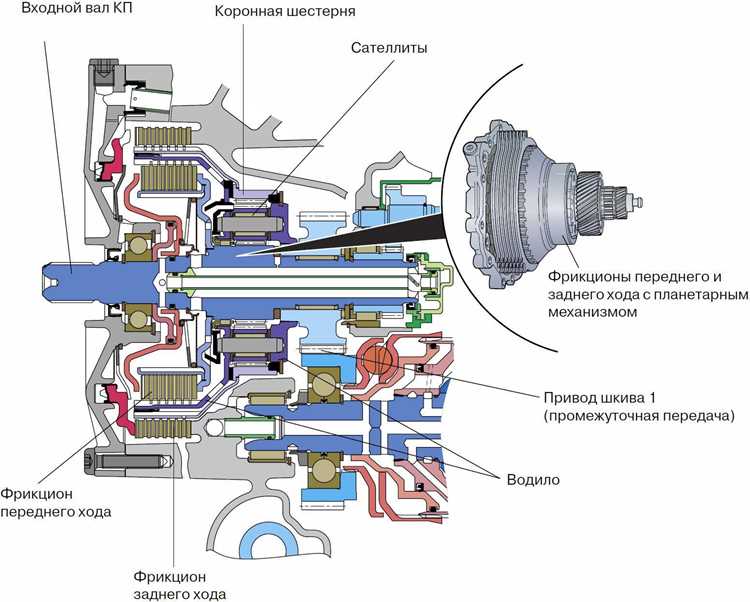

Планетарный механизм (если предусмотрен конструкцией) отвечает за реверсирование движения и нейтральную передачу. В отличие от классических АКПП, где планетарные ряды формируют фиксированные передачи, в CVT они выполняют вспомогательную роль. Например, в вариаторах Jatco (устанавливаются на Nissan, Mitsubishi) планетарный механизм обеспечивает задний ход и парковочный режим. Износ сателлитов или коронной шестерни приводит к рывкам при трогании или невозможности включения передачи.

Электронный блок управления (TCU) координирует работу всех компонентов. Он получает данные от датчиков: частоты вращения шкивов, положения педали акселератора, температуры жидкости и крутящего момента двигателя. На основе этих данных TCU регулирует давление в гидросистеме, положение дисков шкивов и режим работы двигателя. Сбои в электронике (например, из-за окисления контактов или перегрева) вызывают неправильное переключение передаточного отношения, что проявляется в виде «дерганий» или потери динамики. Диагностика TCU требует специализированного оборудования (например, Nissan Consult или Toyota Techstream).

Датчики положения шкивов (обычно индуктивные или Холла) отслеживают текущее передаточное отношение. Их сигналы поступают в TCU для корректировки работы гидросистемы. Неисправность датчика приводит к ошибкам в расчёте положения дисков, что вызывает рывки или переход вариатора в аварийный режим. При замене датчиков важно соблюдать момент затяжки (обычно 8–12 Н·м) и использовать оригинальные запчасти: неоригинальные аналоги могут иметь другую чувствительность, что искажает показания.

Система охлаждения предотвращает перегрев вариатора. Она включает теплообменник (радиатор CVT), подключённый к контуру охлаждения двигателя, и иногда дополнительный электровентилятор. Температура рабочей жидкости не должна превышать 110–120°C: при перегреве снижается вязкость масла, ухудшается смазка и увеличивается износ ремня. Владельцам автомобилей с CVT рекомендуется регулярно проверять чистоту радиатора и при необходимости промывать его, а также избегать длительных пробуксовок (например, в снегу или грязи), которые провоцируют перегрев.

Как вариатор CVT передает крутящий момент без ступеней

Вариатор CVT (Continuously Variable Transmission) исключает традиционные шестерни, заменяя их парой раздвижных шкивов и металлическим ремнем или цепью. Ведущий шкив (соединенный с двигателем) и ведомый (связанный с колесами) изменяют свой рабочий диаметр за счет гидравлического давления. Когда ведущий шкив сужается, а ведомый расширяется, передаточное отношение увеличивается – автомобиль разгоняется. Обратная конфигурация снижает передаточное число, обеспечивая экономичный режим.

Ключевой элемент – ремень или цепь. В большинстве современных CVT используется стальной ремень из сотен тонких пластин, зажатых между двумя лентами. Цепные вариаторы (например, в Audi Multitronic) применяют звенья, соединенные осями, что повышает прочность на разрыв до 3000 Н·м. Материал выдерживает температуры до 150°C и давление в контакте со шкивами до 40 МПа, что критично для передачи крутящего момента без проскальзывания.

• Гидравлическая система управляет положением шкивов с точностью до 0,1 мм, регулируя давление масла в цилиндрах.
• Датчики частоты вращения на входе и выходе вариатора корректируют передаточное отношение в реальном времени.
• Электронный блок (TCU) анализирует данные с датчиков положения педали газа, нагрузки двигателя и скорости, подбирая оптимальное соотношение.

Отсутствие фиксированных передач позволяет двигателю работать в узком диапазоне оборотов (обычно 1500–2500 об/мин), где КПД максимален. Например, в вариаторах Jatco (Nissan) передаточное отношение варьируется от 0,4 до 2,3, обеспечивая плавное ускорение без «провалов» при переключениях. Это снижает расход топлива на 5–10% по сравнению с классическим автоматом, особенно в городском цикле.

Для предотвращения износа ремня и шкивов в CVT используется специальное масло с высоким коэффициентом трения (например, Nissan NS-3 или Toyota CVT Fluid FE). Оно содержит присадки, образующие на поверхности защитную пленку толщиной 1–3 мкм, снижающую абразивный износ. Замена масла каждые 60 000 км критична – загрязнение продуктами износа увеличивает проскальзывание и снижает эффективность передачи момента.

Вариаторы с цепью (как в Subaru Lineartronic) выдерживают больший крутящий момент (до 400 Н·м), но требуют более частой регулировки натяжения. Ременные системы (Honda, Toyota) менее шумные и дешевле в производстве, но ограничены моментом в 250–300 Н·м. При выборе автомобиля с CVT учитывайте тип трансмиссии: для тяжелых кроссоверов предпочтительнее цепные варианты, для легковых – ременные.

Недостатки бесступенчатой передачи момента проявляются при резком ускорении: двигатель «зависает» на высоких оборотах, создавая эффект «резиновой ленты». Чтобы сгладить этот эффект, производители внедряют виртуальные передачи (например, 6–8 ступеней в режиме Sport). Также критично избегать буксировки прицепов – перегрев масла выше 120°C приводит к деградации присадок и ускоренному износу шкивов.

Преимущества и недостатки вариатора по сравнению с автоматической коробкой передач

Вариатор CVT обеспечивает плавное ускорение без рывков и переключений, что особенно заметно в городском режиме. Благодаря отсутствию фиксированных передач, двигатель работает в оптимальном диапазоне оборотов, снижая расход топлива на 5–10% по сравнению с классическим автоматом. Это подтверждают тесты ADAC и Consumer Reports, где CVT показывает лучшие результаты в экономичности на моделях типа Toyota Corolla Hybrid или Nissan Qashqai. Однако такая эффективность достигается за счёт сложной конструкции: ремень или цепь вариатора требуют специальной жидкости и регулярной замены каждые 60–100 тыс. км.

Автоматическая коробка передач (АКПП) выигрывает в надёжности при высоких нагрузках – например, при буксировке или динамичной езде. Современные 8–10-ступенчатые автоматы, как ZF 8HP или Aisin TG-81SC, адаптируются к стилю вождения быстрее CVT, но проигрывают в плавности. Вариатор же не терпит резких ускорений: при постоянной агрессивной езде ремень изнашивается в 1,5–2 раза быстрее, а ресурс снижается до 150–200 тыс. км. Для сравнения, АКПП при правильном обслуживании служит 250–300 тыс. км без капитального ремонта.

CVT идеален для спокойного стиля вождения и гибридных систем, где важна топливная экономия. Но при выборе между вариатором и автоматом стоит учитывать условия эксплуатации: на бездорожье или при частых обгонах АКПП предпочтительнее. Также вариаторы чувствительны к перегреву – при длительном движении в пробках рекомендуется устанавливать дополнительный радиатор охлаждения, иначе жидкость деградирует за 30–40 тыс. км.

Ремонтопригодность – ещё один критический фактор. Узлы CVT сложнее и дороже в восстановлении: замена ремня или конусов обходится в 100–150 тыс. рублей, тогда как ремонт АКПП редко превышает 80 тыс. рублей. При этом не все сервисы берутся за диагностику вариаторов из-за специфики оборудования. Если планируется покупка подержанного автомобиля с CVT, проверяйте историю замены жидкости и избегайте машин с пробегом свыше 120 тыс. км без подтверждённых ТО.

Типичные неисправности вариатора CVT и признаки их появления

Износ ремня или цепи – ключевая проблема CVT. Симптомы: рывки при разгоне, особенно на малых скоростях, металлический скрежет или гул под нагрузкой. Причина – нарушение геометрии конусов шкивов или недостаточное натяжение ремня. Диагностика требует проверки давления в гидросистеме и состояния поверхностей шкивов. Замена ремня обходится в 50–150 тыс. рублей, но игнорирование приводит к разрушению всего вариатора.

Перегрев масла – частая неисправность из-за забитого радиатора охлаждения или низкого уровня жидкости. Признаки: резкое падение динамики, включение аварийного режима, запах гари из коробки. Температура масла выше 110°C ускоряет деградацию фрикционных свойств, разрушает уплотнения и гидроблок. Решение: замена масла каждые 60 тыс. км, чистка радиатора и проверка работы насоса. Использование неоригинального масла сокращает ресурс на 30–40%.

Отказ гидроблока или соленоидов проявляется в виде задержек при переключении, толчков или невозможности тронуться. Причина – засорение каналов продуктами износа или перегрев. Диагностируется сканированием ошибок (P0740, P0745) и проверкой давления в магистралях. Ремонт включает промывку гидроблока и замену соленоидов, стоимость – 30–80 тыс. рублей. Без вмешательства неисправность приводит к полному отказу вариатора через 10–15 тыс. км.
