На двигателях K7J (1.4 л) и K7M (1.6 л) Рено Логан регулировка клапанов требуется каждые 60 000–80 000 км. Производитель не указывает точный интервал, но практика показывает, что после этого пробега зазоры выходят за допустимые пределы: 0,10–0,15 мм для впускных и 0,25–0,30 мм для выпускных клапанов. Превышение этих значений приводит к стуку, падению компрессии и ускоренному износу распредвала.
Первые признаки необходимости регулировки – металлический стук на холодном двигателе, пропадающий после прогрева. Причина в увеличенных зазорах: клапаны не полностью закрываются, что снижает эффективность сгорания топлива. На холостом ходу обороты могут плавать, а расход бензина вырастает на 5–10%. Если игнорировать проблему, через 20 000–30 000 км возможен прогар клапанов или разрушение седел.
Проверка зазоров проводится на холодном двигателе с помощью щупов 0,10–0,30 мм. Для доступа к клапанам снимают крышку ГБЦ, предварительно отсоединив патрубки и катушки зажигания. Порядок регулировки: 1-й цилиндр в ВМТ, затем по порядку работы двигателя (1-3-4-2). Используйте только оригинальные толкатели – аналоги часто не выдерживают заявленных допусков.
После регулировки запустите двигатель и проверьте отсутствие стука. Если шум сохраняется, повторно измерьте зазоры: ошибка даже в 0,02 мм критична. На моторах с пробегом свыше 150 000 км рекомендуется заменить толкатели – износ их поверхности может искажать результаты.

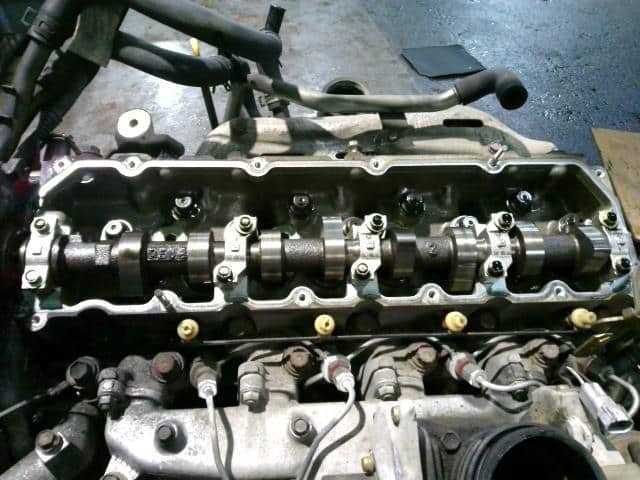

Регулировка клапанов на Рено Логан: сроки и признаки
На Рено Логан с двигателями K7J (1.4 л) и K7M (1.6 л) регулировка клапанов требуется каждые 60–80 тыс. км пробега. Производитель не указывает жесткий регламент, но практика показывает, что зазоры увеличиваются из-за естественного износа толкателей и кулачков распредвала. На моторах с гидрокомпенсаторами (например, K4M) регулировка не предусмотрена, но проверка состояния механизма рекомендуется при каждом ТО.
Основные признаки необходимости регулировки:
- Металлический стук из-под клапанной крышки на холодном двигателе, исчезающий после прогрева.
- Снижение мощности и увеличение расхода топлива на 10–15% без видимых причин.
- Неравномерная работа двигателя на холостых оборотах (плавающие обороты).
- Появление ошибок по датчику кислорода (P0130–P0136) из-за нарушения фаз газораспределения.
Зазоры для двигателей K7J/K7M должны составлять: впускные клапаны – 0.10–0.15 мм, выпускные – 0.25–0.30 мм. Измерения проводятся щупом на холодном двигателе (температура не выше 20°C). Превышение допусков на 0.05 мм уже приводит к ускоренному износу деталей ГРМ и снижению компрессии.
Процедура регулировки включает снятие клапанной крышки, установку поршня первого цилиндра в ВМТ и последовательную проверку зазоров с помощью набора щупов. Для фиксации толкателей используется специальный инструмент (например, приспособление Renault Mot. 1496). После регулировки обязательна замена прокладки клапанной крышки – артикул 8200067227 (оригинал) или аналог Elring 174.250.
Игнорирование регулировки приводит к прогару клапанов, разрушению седел и необходимости капитального ремонта головки блока. На двигателях с пробегом свыше 150 тыс. км рекомендуется совмещать регулировку с проверкой состояния распредвала и направляющих втулок клапанов.
Когда нужно проверять зазоры клапанов на Рено Логан по регламенту
Регламент Renault предписывает проверку тепловых зазоров клапанов на Логане каждые 60 000 км пробега или раз в 4 года – в зависимости от того, что наступит раньше. Для двигателей K7J (1.4 л, 8 клапанов) и K7M (1.6 л, 8 клапанов) допустимые значения зазоров составляют: впускные клапаны – 0,10–0,15 мм, выпускные – 0,25–0,30 мм. Нарушение этих параметров приводит к падению компрессии, повышенному расходу масла и преждевременному износу распредвала. При эксплуатации в тяжелых условиях (частые короткие поездки, езда с прицепом, пыльные дороги) интервал рекомендуется сократить до 40 000–50 000 км.
| Двигатель | Пробег (км) | Срок (годы) | Зазоры (впуск/выпуск, мм) |
|---|---|---|---|
| K7J (1.4 8V) | 60 000 | 4 | 0,10–0,15 / 0,25–0,30 |
| K7M (1.6 8V) | 60 000 | 4 | 0,10–0,15 / 0,25–0,30 |
| K4M (1.6 16V) | 90 000 | 6 | Гидрокомпенсаторы (регулировка не требуется) |
Основные симптомы неправильной регулировки клапанов на двигателе
Первый и наиболее очевидный признак – металлический стук в районе клапанной крышки, особенно на холодном двигателе. Звук напоминает частые удары металла о металл с частотой, синхронизированной с оборотами коленвала. На 8-клапанных моторах K7M и K4M Рено Логан при зазорах свыше 0,25 мм стук становится отчетливым уже при 1500–2000 об/мин. Если игнорировать проблему, износ кулачков распредвала и толкателей ускоряется в 3–4 раза, что приводит к необходимости замены деталей стоимостью от 12 000 рублей.
Повышенный расход топлива на 10–15% без видимых причин – следствие нарушения фаз газораспределения. При слишком малых зазорах клапаны не закрываются полностью, что снижает компрессию на 1–1,5 бара. На холостом ходу двигатель начинает «троить», а при резком нажатии на педаль газа возникают провалы. Диагностика сканером показывает ошибки по пропускам зажигания в цилиндрах, хотя свечи и катушки исправны.
Снижение мощности на 8–12% проявляется при разгоне с 3000 об/мин и выше. На моторах с пробегом свыше 100 000 км неправильные зазоры приводят к перегреву выпускных клапанов, что вызывает их прогорание. Температура выхлопных газов в проблемном цилиндре возрастает на 50–70°C, что фиксируется пирометром. В запущенных случаях на тарелках клапанов появляются трещины, требующие замены головки блока.
Нестабильный холостой ход с колебаниями оборотов в пределах 150–200 об/мин – результат неравномерного наполнения цилиндров. На двигателях K7J (1.4 л) при зазорах менее 0,1 мм впускные клапаны подвисают, что приводит к обратному выбросу топливной смеси во впускной коллектор. Это вызывает хлопки и черный дым из выхлопной трубы. Регулировка зазоров до нормативных 0,15–0,25 мм устраняет проблему без дополнительных вмешательств.
Увеличение расхода масла до 500–700 мл на 1000 км связано с износом маслосъемных колпачков, вызванным перегревом стержней клапанов. При зазорах более 0,3 мм клапаны открываются с задержкой, что приводит к локальному перегреву направляющих втулок. Нагар на поршнях и свечах становится заметен уже через 5000 км после появления первых симптомов. Восстановление нормальных зазоров снижает расход масла на 60–70%, но требует замены колпачков и притирки клапанов.
Какие инструменты и материалы потребуются для самостоятельной регулировки
Для регулировки клапанов на Рено Логан 1.4 или 1.6 (8-клапанный двигатель) потребуется минимальный набор специализированного инструмента. Основные позиции:
- Набор щупов толщиной от 0.10 до 0.30 мм (точность 0.02–0.05 мм) – для измерения зазоров (стандартные значения: впускные клапаны 0.10–0.15 мм, выпускные 0.25–0.30 мм).
- Ключ-трещотка с головкой на 10 мм (для снятия клапанной крышки) и на 8 мм (для фиксации распредвала).
- Специальный ключ для регулировки – «вилка» или приспособление Renault Mot. 1496 (артикул 77 01 476 348) для удержания толкателей при затяжке контргаек.
- Динамометрический ключ (момент затяжки клапанной крышки – 10 Н·м).
- Плоская отвертка (ширина лезвия 5–7 мм) для поддевания толкателей.
- Новая прокладка клапанной крышки (оригинал – 8200067271, аналог – Elring 153.790).
Дополнительно пригодятся: чистая ветошь, обезжириватель (например, Loctite 7063), герметик для прокладок (ABRO Grey 999 или аналог), магнитный захват для извлечения регулировочных шайб (если они используются в вашей модификации), а также руководство по ремонту с точными данными по зазорам для вашего двигателя. Перед началом работ убедитесь, что двигатель остыл до температуры ниже 30°C – горячий металл искажает замеры.
Пошаговая инструкция по измерению и настройке тепловых зазоров
Подготовьте двигатель: прогрейте его до рабочей температуры (80–90°C), затем заглушите и дайте остыть в течение 2–3 часов. Это обеспечит стабильные зазоры, близкие к реальным условиям эксплуатации. Снимите крышку клапанов, открутив 8 болтов на 10 мм, и отсоедините высоковольтные провода от катушек зажигания. Проверьте метки ГРМ – они должны совпадать на шкиве коленвала и крышке привода.
Для измерения используйте набор щупов толщиной 0,10–0,30 мм с шагом 0,05 мм. На двигателях K7M (1,6 л 8V) номинальные зазоры: впускные клапаны – 0,10–0,15 мм, выпускные – 0,25–0,30 мм. Вращайте коленвал по часовой стрелке ключом на 19 мм за болт шкива, выставляя поршень каждого цилиндра в ВМТ такта сжатия. Проверяйте зазоры в порядке работы цилиндров: 1-3-4-2.

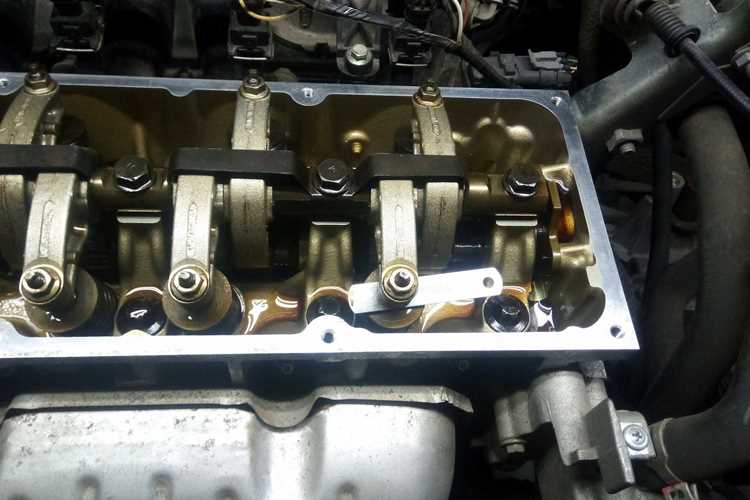

Вставляйте щуп между толкателем и кулачком распредвала. Правильный зазор – когда щуп проходит с легким сопротивлением. Если значение не соответствует норме, ослабьте контргайку регулировочного винта ключом на 10 мм, удерживая винт отверткой. Вращайте винт до достижения нужного зазора, затем затяните контргайку моментом 14–17 Н·м. Повторите процедуру для всех клапанов, дважды проверяя зазоры после затяжки.
После регулировки установите крышку клапанов на новую прокладку (артикул 8200067465), замените масло и фильтр. Запустите двигатель и прослушайте работу на холостых оборотах – стук должен исчезнуть. Если шум сохраняется, повторите измерения: ошибка в 0,02–0,03 мм критична для ресурса ГРМ. Запишите дату и значения зазоров для контроля при следующей регулировке через 60–80 тыс. км.
