Геометрия кузова – критически важный параметр, влияющий на безопасность, управляемость и ресурс подвески. Даже незначительные отклонения от заводских допусков (обычно ±2–3 мм для ключевых точек) приводят к неравномерному износу шин, уводу автомобиля в сторону и повышенной нагрузке на рулевое управление. Например, смещение лонжерона на 5 мм может сократить срок службы амортизаторов на 30–40%. Проверка геометрии необходима после ДТП, агрессивной езды по неровностям или при покупке подержанного автомобиля.
Основные методы диагностики делятся на контактные и бесконтактные. К первым относятся шаблонные линейки и механические стенды с измерительными штырями. Они точны (погрешность до 0,5 мм), но требуют демонтажа навесных элементов и занимают 2–4 часа. Бесконтактные системы – лазерные сканеры и 3D-стенды (например, Car-O-Liner или Chief) – работают быстрее (30–60 минут) и позволяют измерять до 100 контрольных точек без разборки. Однако их стоимость начинается от 1,5 млн рублей, что оправдано только для крупных СТО.
Для самостоятельной проверки используют рулетку с точностью 1 мм и заводскую схему контрольных точек (доступна в сервисной документации). Измеряют расстояния между симметричными элементами: отверстиями под болты крепления подвески, точками сварки порогов, кромками крыльев. Допустимое расхождение – не более 3 мм. При превышении требуется корректировка на стапеле с усилием до 10 тонн. Важно: перед измерениями автомобиль должен стоять на ровной поверхности (уклон не более 0,5°), а давление в шинах – соответствовать норме.
Инструменты для профессиональной диагностики включают электронные уровни (например, Beissbarth) для проверки углов наклона стоек и ультразвуковые датчики (погрешность 0,1 мм). При восстановлении геометрии применяют гидравлические растяжки с программным управлением, позволяющие возвращать детали в заводское положение с точностью до 0,5 мм. После правки обязательна повторная проверка – даже минимальные остаточные деформации снижают жесткость кузова на 15–20%.
Проверка геометрии кузова автомобиля: способы и инструменты
Геометрия кузова определяет безопасность, управляемость и ресурс автомобиля. Даже незначительные отклонения – от 1 до 3 мм – способны вызвать неравномерный износ шин, увод руля или преждевременный выход из строя подвески. Основные контрольные точки: лонжероны, стойки амортизаторов, точки крепления подрамника и дверные проёмы. Для проверки используют стапели с лазерными датчиками, например, Car-O-Liner BenchRack или Blackhawk Korek, обеспечивающие точность до 0,5 мм.
Ручные методы остаются актуальными при отсутствии специализированного оборудования. Штангенциркуль с глубиномером и металлическая линейка позволяют измерить диагонали дверных проёмов и расстояния между точками крепления подвески. Допустимое расхождение диагоналей – не более 2 мм. Для проверки симметрии кузова применяют отвес и уровень: отклонение стоек от вертикали свыше 1° свидетельствует о деформации.
При самостоятельной проверке ключевое значение имеет подготовка автомобиля: колёса должны быть накачаны до номинального давления, подвеска – в разгруженном состоянии (авто на подъёмнике или ровной площадке). Измерения проводят минимум в трёх точках: передняя часть (между брызговиками), средняя (пороги) и задняя (багажник). Если разница в замерах превышает 3 мм, требуется стендовая правка с использованием гидравлических растяжек.
Для оценки скрытых повреждений применяют толщиномеры лакокрасочного покрытия, например, Etari ET-111. Превышение заводских значений на 100–150 мкм указывает на рихтовку или шпатлёвку. В сочетании с визуальным осмотром сварных швов (трещины, коррозия) и проверкой зазоров между кузовными элементами (допуск ±1 мм) это позволяет выявить до 90% деформаций без разборки автомобиля.
Какие повреждения кузова влияют на геометрию и требуют проверки
Нарушение геометрии кузова провоцируют деформации лонжеронов, порогов, стоек и подрамников – элементов, формирующих силовой каркас автомобиля. Даже незначительный изгиб лонжерона на 3–5 мм смещает точки крепления подвески, что приводит к уводу автомобиля в сторону на скорости свыше 60 км/ч, неравномерному износу шин (до 30% быстрее на одной оси) и повышенной нагрузке на рулевую рейку. Трещины в зонах сварных швов кузова, особенно в области передней стойки или заднего моста, снижают жесткость конструкции на 15–20%, что ухудшает управляемость и увеличивает риск разрушения при ДТП. Проверка требуется после любого удара с энергией свыше 10 кДж (например, столкновение на скорости 30 км/ч), даже если внешние повреждения неочевидны.
Вмятины на крыльях или дверях редко влияют на геометрию, но деформации крыши, багажника или капота, превышающие 10 мм в глубину, указывают на возможное смещение контрольных точек кузова. Особое внимание уделяют симметрии диагоналей между точками крепления амортизаторов и подрамника – разница более 2 мм свидетельствует о нарушении базы колес. После аварий с боковым ударом проверяют параллельность дверных проемов: отклонение свыше 3 мм приводит к заеданию дверей и нарушению герметичности салона. Для диагностики используют лазерные стенды или координатно-измерительные машины с точностью до 0,1 мм, так как визуальный осмотр не выявляет скрытые деформации.
Основные контрольные точки для измерения геометрии кузова
Точность восстановления геометрии кузова зависит от правильного выбора контрольных точек. Базовыми ориентирами служат заводские отверстия под болты крепления подвески, точки сварки лонжеронов и порогов, а также технологические отверстия в брызговиках. Для передней части критичны центры верхних опор стоек Макферсона, оси нижних рычагов и точки крепления подрамника. На задней оси измеряют расстояния между центрами амортизаторов, точками крепления задней балки и кронштейнами рессор.
Для проверки симметрии кузова используют диагональные замеры между противоположными точками: например, от центра верхней опоры передней стойки до центра заднего амортизатора с противоположной стороны. Допустимое отклонение не должно превышать 2–3 мм для легковых автомобилей и 4–5 мм для внедорожников. Ниже приведены эталонные значения для распространённых моделей:
| Модель автомобиля | Диагональ передняя (мм) | Диагональ задняя (мм) | Расстояние между лонжеронами (мм) |
|---|---|---|---|
| Volkswagen Golf VII | 1875 ± 2 | 1650 ± 2 | 980 ± 1 |
| Toyota Camry (XV50) | 2010 ± 3 | 1780 ± 3 | 1050 ± 2 |
| Lada Vesta | 1790 ± 2 | 1560 ± 2 | 920 ± 1 |
При работе с несущими элементами особое внимание уделяют точкам крепления двигателя и коробки передач. Измеряют расстояния между опорами силового агрегата, а также их высоту относительно лонжеронов. Для автомобилей с рамной конструкцией критичны зазоры между рамой и кузовом в зонах крепления – отклонение более 1 мм приводит к перекосу дверей и нарушению герметичности салона. В случае повреждения задней части кузова проверяют положение точек крепления заднего бампера и фаркопа, так как их смещение влияет на распределение нагрузки при буксировке.
Ручные инструменты для проверки геометрии: линейки, штангенциркули и шаблоны
Для точной диагностики деформаций кузова применяют специализированные ручные инструменты, каждый из которых решает конкретные задачи. Металлические линейки с ценой деления 0,5 мм используют для измерения зазоров между деталями (например, дверями и крыльями) – допустимые отклонения не должны превышать 2–3 мм. Штангенциркули с глубиномером (точность 0,05 мм) незаменимы при контроле диаметров отверстий под болты крепления подвески или силового каркаса; критические отклонения свыше 0,2 мм требуют корректировки. Шаблоны из алюминиевого сплава или композита повторяют заводские контуры кузова (например, пороги, стойки) и позволяют выявить прогибы или скручивания с точностью до 1 мм.
- Линейки:
- Выбирайте инструмент с магнитной основой для фиксации на металлических поверхностях.
- Проверяйте параллельность зазоров в трех точках: верхней, средней и нижней.
- Избегайте пластиковых линеек – они деформируются при температурных перепадах.
- Штангенциркули:
- Для измерения глубины используйте модель с выдвижным глубиномером (например, Mitutoyo 500-196-30).
- Перед работой калибруйте инструмент по эталонному образцу (погрешность не более 0,02 мм).
- Измеряйте диаметры отверстий в двух перпендикулярных плоскостях – разница свыше 0,1 мм указывает на деформацию.
- Шаблоны:
- Используйте заводские шаблоны (например, от производителя Car-O-Liner) для конкретной модели автомобиля.
- Прикладывайте шаблон к кузову под углом 90° к проверяемой поверхности, избегая перекосов.
- Зазоры между шаблоном и кузовом свыше 1,5 мм свидетельствуют о необходимости правки.

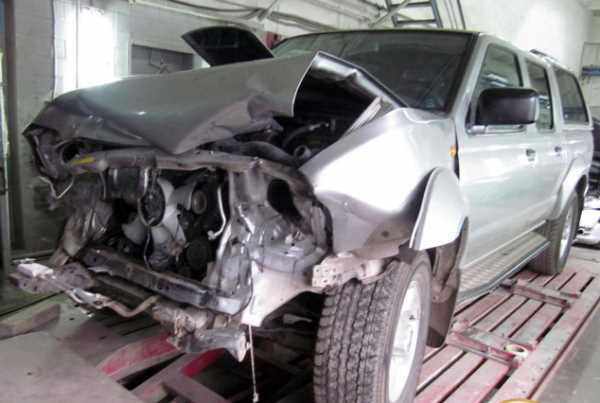

Лазерные и оптические системы измерения кузова: преимущества и ограничения
Лазерные системы измерения, такие как Faro Laser Tracker или Leica Absolute Tracker, обеспечивают точность до ±0,025 мм на расстоянии до 80 метров, что критично при восстановлении геометрии кузова после ДТП. Оптические системы, включая фотограмметрические комплексы (например, GOM ATOS), захватывают до 12 миллионов точек поверхности за один цикл сканирования, формируя цифровую 3D-модель с разрешением до 0,01 мм. Эти технологии исключают субъективность ручных замеров и позволяют выявлять деформации, невидимые при традиционной диагностике, включая скручивание лонжеронов или микротрещины в силовых элементах.
Основное ограничение лазерных систем – зависимость от условий эксплуатации: пыль, вибрация или прямые солнечные лучи снижают точность на 15–20%. Оптические сканеры требуют предварительной подготовки поверхности (удаление грязи, нанесение контрастных меток), что увеличивает время диагностики на 30–40%. Стоимость оборудования – от 5 до 50 млн рублей – делает его доступным только для крупных СТО или заводов-изготовителей. Для малых мастерских экономически оправдано использование арендованных систем или аутсорсинга измерений.
При выборе системы учитывайте задачи: лазерные трекеры эффективны для контроля базовых точек кузова (крепления подвески, моторного щита), а оптические сканеры незаменимы при работе с панелями сложной формы (крылья, капоты). Для серийного производства рекомендуется интеграция с CAD-моделями автомобиля – это сокращает время сравнения фактических данных с эталоном на 60%. Восстановление кузова после аварии требует комбинированного подхода: лазер для силового каркаса, оптика – для внешних панелей.
Как правильно подготовить автомобиль к проверке геометрии
Перед диагностикой геометрии кузова автомобиль должен быть очищен от грязи, масел и антикоррозийных покрытий в местах контрольных точек. Особое внимание уделите порогам, лонжеронам, стойкам и точкам крепления подвески – на них не должно быть ржавчины, деформаций или следов сварки. Используйте металлическую щетку или пескоструй для удаления стойких загрязнений, но избегайте абразивных материалов на окрашенных поверхностях, чтобы не повредить ЛКП.
Демонтируйте все элементы, мешающие доступу к контрольным точкам: бамперы, подкрылки, защитные кожухи двигателя и трансмиссии, а также декоративные накладки. В некоторых случаях потребуется снять колеса и тормозные механизмы, если измерения проводятся на ступицах или рычагах подвески. Зафиксируйте положение снятых деталей, чтобы избежать смещения при повторной установке.
- Проверьте давление в шинах – оно должно соответствовать заводским рекомендациям (±0,1 бар). Неравномерное давление искажает показания при измерении дорожного просвета и положения колес.
- Убедитесь, что топливный бак заполнен не более чем на 50%. Полный бак увеличивает нагрузку на заднюю часть кузова, что может повлиять на результаты измерений.
- Снимите запасное колесо, домкрат и инструменты из багажника. Дополнительный вес в 20–30 кг способен изменить геометрию на 1–2 мм.
Автомобиль должен находиться на ровной горизонтальной площадке с твердым покрытием (бетон, асфальт). Допустимый уклон – не более 0,5° (1 мм на 1 м). Для проверки используйте лазерный нивелир или строительный уровень длиной не менее 2 м. Если площадка имеет неровности, подложите под колеса стальные пластины толщиной 5–10 мм для выравнивания.
Зафиксируйте подвеску в нейтральном положении. Для этого поднимите автомобиль на подъемнике, установите под кузов опорные стойки на лонжероны и медленно опустите машину, чтобы подвеска заняла среднее положение. Альтернативный метод – загрузка салона балластом (мешки с песком по 25 кг на каждое сиденье) для имитации штатной нагрузки.
- Отключите систему стабилизации (ESP) и адаптивную подвеску, если они установлены. Электронные системы могут корректировать положение кузова, искажая реальные данные.
- Проверьте люфты в подвеске: подергайте колеса в вертикальной и горизонтальной плоскостях. Допустимый люфт – не более 0,5 мм. При превышении замените изношенные сайлентблоки или шаровые опоры.
- Заблокируйте рулевое управление в прямом положении с помощью фиксатора или стяжки. Руль должен быть закреплен строго по центру, иначе углы установки колес будут измерены некорректно.
Для точных измерений используйте реперные точки, указанные в технической документации производителя. Обычно это отверстия диаметром 8–12 мм в лонжеронах, порогах и брызговиках. Если заводские точки отсутствуют или повреждены, нанесите временные метки керном на расстоянии не менее 50 мм от сварных швов. Избегайте мест с остаточными напряжениями (например, рядом с точками крепления амортизаторов), так как они могут давать погрешность до 3 мм.
