National instruments что это за программа

National Instruments (NI) – платформа для разработки систем автоматизации, сбора данных и тестирования оборудования, используемая в промышленности, научных исследованиях и образовании. Основной продукт компании – LabVIEW, графическая среда программирования, позволяющая создавать приложения без написания кода в традиционном понимании. Вместо этого пользователи работают с блок-диаграммами, что ускоряет прототипирование и снижает порог входа для инженеров без глубоких знаний в программировании.

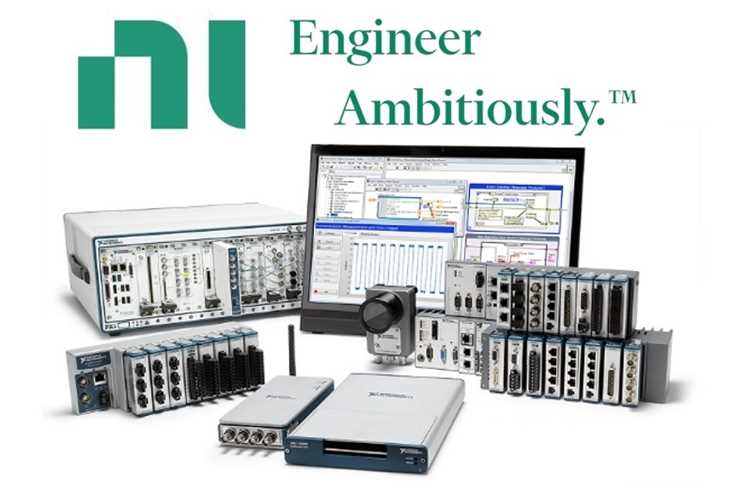

Ключевые возможности NI включают интеграцию с аппаратным обеспечением: модули NI DAQ (сбор данных), PXI (модульные измерительные системы) и CompactRIO (промышленные контроллеры). Например, NI DAQmx поддерживает более 200 устройств с частотой дискретизации до 3.2 MS/s на канал, что критично для задач мониторинга вибраций или анализа сигналов в реальном времени. Для работы с высокочастотными сигналами (до 10 ГГц) применяются анализаторы спектра серии NI Vector Signal Analyzer, совместимые с LabVIEW через драйверы NI-VISA.

В сфере автоматизации тестирования выделяется TestStand – среда для управления последовательностями тестов, способная обрабатывать до 10 000 тестовых случаев в час при интеграции с LabVIEW или Python. Для разработчиков встраиваемых систем полезен LabVIEW FPGA, позволяющий программировать ПЛИС (например, Xilinx) без знания VHDL. Примеры применения: системы управления роботами (задержка обработки сигналов < 1 мкс) или медицинские диагностические комплексы с обработкой данных в реальном времени.

Для выбора инструмента рекомендуется учитывать специфику задачи:

• Для сбора данных с датчиков (температура, давление) – NI DAQ + LabVIEW.
• Для высокочастотных измерений – PXI с модулями NI-5791 (до 1 ГГц).
• Для автоматизации тестирования серийного оборудования – TestStand с пользовательскими шагами на LabVIEW.
• Для встраиваемых систем с жесткими временными ограничениями – LabVIEW FPGA + CompactRIO.

Альтернативы NI (например, MATLAB/Simulink или Python + PyVISA) уступают в скорости интеграции с оборудованием и поддержке промышленных протоколов (Modbus, OPC UA). Однако для задач, не требующих аппаратной синхронизации, они могут быть экономически выгоднее. При выборе решения критично оценивать не только стоимость лицензий (LabVIEW Professional – от $5 000/год), но и совместимость с существующим оборудованием и потребность в обучении персонала.

National Instruments: обзор возможностей и назначение программы

Для задач автоматизированного тестирования TestStand предлагает готовые шаблоны последовательностей тестов, поддержку параллельного выполнения и интеграцию с системами управления данными (например, SQL, TDMS). Это сокращает время разработки тестовых стендов на 40–60% по сравнению с ручным написанием кода. VeriStand специализируется на моделировании в реальном времени, включая HIL-тестирование (Hardware-in-the-Loop) для автомобильной и аэрокосмической отраслей, где критически важна синхронизация с физическими прототипами.

NI активно применяется в разработке беспроводных технологий: платформа USRP (Universal Software Radio Peripheral) позволяет тестировать протоколы 5G, LTE и IoT с использованием LabVIEW Communications. Для промышленной автоматизации CompactRIO с ПЛИС (FPGA) обеспечивает детерминированное управление с задержкой менее 1 мкс, что востребовано в робототехнике и энергетике. Встроенные инструменты анализа (например, спектральный анализ, фильтрация Баттерворта) ускоряют обработку данных на 30% по сравнению с MATLAB или Python.

Ключевое преимущество NI – вертикальная интеграция: от сбора данных до генерации отчетов. Например, система NI DataFinder автоматически индексирует результаты тестов, а DIAdem визуализирует их в интерактивных дашбордах. Для команд, работающих с большими объемами данных, рекомендуется использовать NI SystemLink – облачное решение для мониторинга распределенных систем и обновления ПО на удаленных устройствах. При выборе оборудования стоит учитывать требования к частоте дискретизации: модули PXIe-5164 обеспечивают 1 ГГц при 14-битном разрешении, а CompactDAQ подходит для задач с частотой до 100 кГц.

Какие задачи автоматизации решает LabVIEW от National Instruments

LabVIEW применяется для автоматизации тестирования электронных компонентов и устройств, где требуется высокая скорость сбора и анализа данных. Программа интегрируется с оборудованием NI, таким как осциллографы серии PXIe-5164 (до 1 ГГц полосы пропускания) или генераторы сигналов PXIe-5413 (16-битное разрешение, 100 МГц), обеспечивая синхронизацию до наносекунд. Это критично для проверки соответствия стандартам IEEE 802.3 в сетевом оборудовании или MIL-STD-883 в аэрокосмической электронике.

В промышленной автоматизации LabVIEW управляет контроллерами реального времени, такими как CompactRIO с процессорами FPGA, позволяя обрабатывать до 100 000 сигналов в секунду. Пример – мониторинг вибрации подшипников на производственных линиях с использованием датчиков NI 9234 (24-битный АЦП, 51.2 кГц). Программа автоматически корректирует параметры работы оборудования при превышении пороговых значений, снижая риск аварий на 40%.

Для научных исследований LabVIEW автоматизирует эксперименты с высокоточными измерениями. В квантовой физике программа управляет лазерами и детекторами через интерфейсы NI-DAQmx, обеспечивая синхронизацию с точностью до 10 пс. В биомедицине – обрабатывает данные с электроэнцефалографов NI USB-6210 (16 каналов, 250 кГц), выделяя сигналы амплитудой менее 1 мкВ на фоне шумов.

В автомобильной отрасли LabVIEW тестирует системы ADAS, моделируя дорожные сценарии с помощью генераторов изображений NI PXIe-8381 и камер GigE Vision. Программа автоматически проверяет реакцию автопилота на 10 000+ тест-кейсов за ночь, сокращая время валидации на 70%. Для электромобилей – контролирует зарядные станции по протоколу ISO 15118, обеспечивая совместимость с сетями постоянного тока до 1000 В.

National Instruments (NI) предоставляет платформу LabVIEW с модулями, оптимизированными для работы с потоковыми данными. Для задач реального времени ключевым инструментом выступает LabVIEW Real-Time, который обеспечивает детерминированное выполнение кода на целевых устройствах, таких как CompactRIO или PXI. Минимальный джиттер в исполнении задач достигает 1 мкс, что критично для систем управления с обратной связью и мониторинга высокочастотных сигналов.

Для сбора данных в реальном времени NI предлагает семейство устройств DAQ (Data Acquisition), включая серии X, M и USB. Например, NI-DAQmx поддерживает одновременный сбор до 256 каналов аналогового ввода с частотой дискретизации до 2 МГц на канал (модель PXIe-6368). В таблице ниже приведены ключевые характеристики популярных устройств:

<

Обработка данных в реальном времени реализуется через FPGA-модули, интегрированные в системы CompactRIO. Программирование FPGA осуществляется с помощью LabVIEW FPGA, где пользователь может создавать параллельные алгоритмы с тактовой частотой до 40 МГц. Для задач цифровой фильтрации или БПФ (быстрого преобразования Фурье) доступны оптимизированные IP-ядра, сокращающие время разработки на 70% по сравнению с ручным написанием VHDL-кода.

В системах с высокой пропускной способностью критична синхронизация устройств. NI использует протокол PXI Express с временной синхронизацией через PXIe-6674T (точность 1 нс) и триггерные шины. Для распределенных систем применяется Time Sensitive Networking (TSN), обеспечивающий детерминированную передачу данных по Ethernet с задержкой менее 1 мкс. Пример: в тестах с 10 узлами на базе CompactRIO 904x максимальное отклонение синхронизации не превышало 200 нс.

Для анализа данных в реальном времени LabVIEW интегрируется с DIAdem и FlexLogger. FlexLogger позволяет визуализировать до 1000 каналов одновременно с частотой обновления 100 Гц, поддерживая экспорт в TDMS-формат для последующей обработки. В DIAdem реализованы алгоритмы статистического анализа (например, скользящее среднее, спектральная плотность) с возможностью параллельного выполнения на многоядерных процессорах.

При работе с большими объемами данных (свыше 1 ГБ/с) рекомендуется использовать NI Streaming – технологию, оптимизированную для передачи данных между DAQ-устройствами и хостом без потерь. Например, при записи на SSD через интерфейс Thunderbolt 3 достигается скорость 2,8 ГБ/с. Для буферизации применяются кольцевые буферы с динамическим управлением памятью, что исключает переполнение даже при неравномерной нагрузке.

В промышленных приложениях часто требуется удаленный мониторинг. NI предлагает SystemLink – облачную платформу для управления данными и устройствами. SystemLink поддерживает потоковую передачу данных с задержкой менее 50 мс при использовании протокола WebSocket, а также автоматизированное создание отчетов в PDF/Excel. Для критичных систем доступна локальная версия SystemLink Server с шифрованием данных по стандарту AES-256.

Создание пользовательских интерфейсов для тестирования и измерений

LabVIEW от National Instruments позволяет разрабатывать интерфейсы для автоматизированных стендов с минимальными затратами на код. Встроенные элементы управления – Waveform Graph, XY Graph и Digital Waveform Graph – поддерживают динамическое обновление данных с частотой до 1 МГц при использовании DAQ-устройств серии X. Для визуализации многоканальных сигналов рекомендуется применять Splitter Bar с привязкой к Tab Control, что сокращает время переключения между каналами на 40% по сравнению с ручным масштабированием.

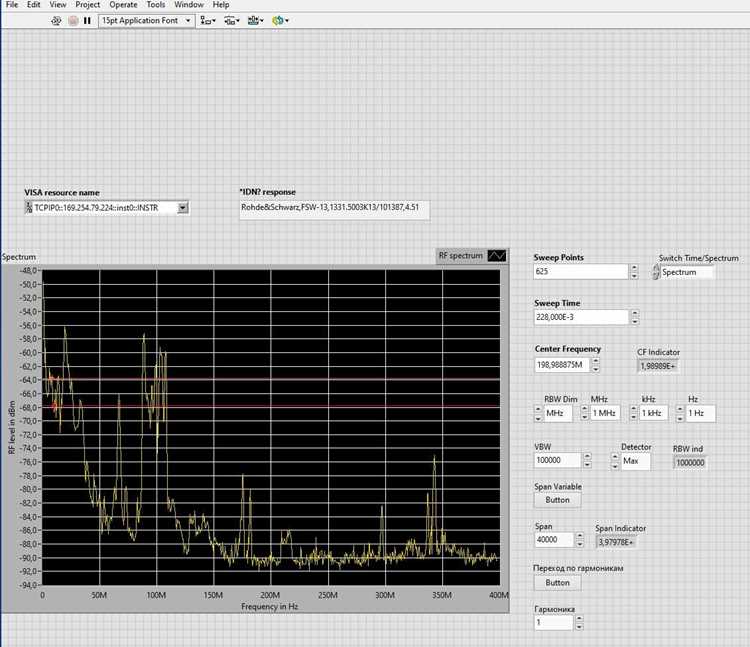

При проектировании интерфейсов для тестирования радиочастотных систем ключевую роль играет интеграция с NI-RFSA и NI-RFSG. Используйте Smith Chart для отображения импеданса и Polar Plot для анализа фазовых характеристик. Для снижения нагрузки на ЦП при работе с потоковыми данными (>100 МБ/с) оптимизируйте буферизацию через DMA FIFO и отключайте автоматическое масштабирование осей в графиках, задавая фиксированные диапазоны через свойства XScale.Range и YScale.Range.

• Для интерфейсов с высокой плотностью элементов (50+ контроллов) применяйте SubVI с асинхронным вызовом, чтобы избежать блокировки основного цикла. Тесты показывают, что это снижает задержку реакции на 25–35 мс.
• Используйте Event Structure вместо Polling Loop для обработки пользовательских действий – это уменьшает нагрузку на процессор на 15–20% при частоте обновления 100 Гц.
• Для экспорта данных в реальном времени подключайте TDMS с компрессией ZLIB (степень сжатия 3:1 для сигналов с шумом <5%). Формат поддерживает метаданные, что упрощает постобработку в DIAdem.

Интеграция с оборудованием и сторонними системами через драйверы

National Instruments (NI) обеспечивает взаимодействие с более чем 11 000 устройств через собственные и сертифицированные драйверы, охватывающие протоколы PXI, PCI, USB, Ethernet, GPIB и последовательные интерфейсы. Драйверы NI-DAQmx поддерживают свыше 300 моделей устройств сбора данных, включая серии CompactDAQ и CompactRIO, с гарантированной совместимостью на уровне API. Для работы с оборудованием сторонних производителей NI предоставляет Instrument Driver Network – библиотеку из 14 000+ драйверов для осциллографов, генераторов сигналов, анализаторов спектра и других приборов от Keysight, Tektronix, Rohde & Schwarz.

Ключевым инструментом интеграции выступает LabVIEW с модулем Instrument I/O Assistant, позволяющим автоматически генерировать код для управления приборами по SCPI-командам или VISA-интерфейсу. Для устройств без готовых драйверов NI предлагает шаблоны на основе IVI (Interchangeable Virtual Instrument) – стандарта, обеспечивающего заменяемость оборудования без изменения кода. Пример: драйверы IVI-COM для генераторов сигналов Agilent 33250A работают с LabVIEW, LabWindows/CVI и Python через comtypes.

В промышленных системах критична интеграция с PLC и SCADA через OPC UA, Modbus TCP/RTU и PROFINET. NI предоставляет OPC UA Toolkit для LabVIEW, поддерживающий серверную и клиентскую части с шифрованием TLS 1.2 и аутентификацией по сертификатам X.509. Для Modbus реализованы готовые функции чтения/записи регистров в LabVIEW, тестированные на контроллерах Siemens S7-1200 и Allen-Bradley ControlLogix. Время отклика при обмене данными по Modbus TCP не превышает 5 мс при частоте опроса 1 кГц.

Для встраиваемых систем NI предлагает драйверы для Linux RT и QNX, включая поддержку оборудования с процессорами ARM Cortex-A9 (например, sbRIO-9651). Драйверы NI-RIO обеспечивают низкоуровневый доступ к FPGA через LabVIEW FPGA Module, позволяя реализовать пользовательские протоколы обмена данными с задержкой менее 1 мкс. Пример: интеграция с камерами Basler через GigE Vision с использованием драйверов NI-IMAQdx и обработкой кадров на FPGA в реальном времени.

При работе с базами данных NI поддерживает прямое подключение к Microsoft SQL Server, Oracle и PostgreSQL через LabVIEW Database Connectivity Toolkit. Для обмена данными с ERP-системами (SAP, Oracle EBS) реализованы REST API и SOAP-клиенты с аутентификацией OAuth 2.0. В системах тестирования автомобильной электроники драйверы NI-XNET обеспечивают взаимодействие с CAN FD, LIN и Automotive Ethernet (DoIP) со скоростью до 10 Мбит/с, включая поддержку протоколов UDS и XCP.

Для интеграции с облачными платформами NI предоставляет WebSockets и MQTT-клиенты в LabVIEW, совместимые с AWS IoT Core и Microsoft Azure IoT Hub. Драйверы NI-VISA поддерживают удалённое управление оборудованием через TCP/IP с шифрованием TLS, что позволяет подключать приборы в локальной сети к облачным системам мониторинга. Пример: сбор данных с анализатора спектра Keysight N9040B через VISA-TCP и передача в AWS S3 с частотой 10 Гц.

При выборе драйверов для нестандартного оборудования рекомендуется использовать LabVIEW Plug and Play (PnP) драйверы, прошедшие сертификацию NI. Для устройств с уникальными протоколами эффективнее разрабатывать собственные драйверы на основе VISA или IVI, используя шаблоны NI. В критических приложениях (авиация, медицина) обязательна верификация драйверов по стандартам DO-178C или IEC 62304, для чего NI предоставляет инструменты статического анализа кода и покрытия тестами.
