Msb и lsb что это

В двоичной системе счисления каждый бит имеет строго определённое положение, но не все из них равнозначны. MSB (Most Significant Bit) – старший бит, расположенный в крайней левой позиции байта или слова, – определяет знак числа в знаковых представлениях (например, в дополнительном коде) или старший разряд в беззнаковых. LSB (Least Significant Bit) – младший бит, крайний справа, – отвечает за минимальное изменение значения (1 в двоичном числе). Например, в байте 10110010 MSB – 1, LSB – 0. Ошибка в обработке этих битов приводит к критическим сбоям: смещение MSB в знаковых числах меняет значение на противоположное, а игнорирование LSB снижает точность при округлении.

В аппаратных протоколах (SPI, I2C, UART) порядок передачи битов задаётся стандартом. В SPI данные передаются начиная с MSB (режим MSB-first), что позволяет контроллеру сразу определить старшие разряды числа. В I2C аналогично: первый переданный бит – MSB адреса устройства. Нарушение порядка приводит к неверной интерпретации данных. Например, при передаче байта 0xA5 (10100101) в режиме LSB-first контроллер получит 0x5A (01011010), что исказит команду. Для проверки используйте логический анализатор с декодером протокола или осциллограф с функцией захвата битов.

В алгоритмах обработки сигналов MSB и LSB влияют на эффективность вычислений. При квантовании сигналов LSB определяет минимальный шаг дискретизации: изменение LSB на 1 соответствует изменению амплитуды на 1 LSB. Например, для 16-битного АЦП с диапазоном ±10 В шаг равен 20 В / 65536 ≈ 0.305 мВ. Потеря LSB из-за шумов или округления снижает разрешение. MSB используется в алгоритмах быстрого поиска (например, в двоичном поиске): проверка MSB позволяет сразу отбросить половину диапазона. В криптографии (AES, DES) перестановка битов, включая MSB и LSB, повышает стойкость шифрования.

При работе с регистрами микроконтроллеров порядок битов критичен для конфигурации. В регистре статуса STM32 (например, SR в USART) MSB часто отвечает за флаги ошибок (переполнение, шум), а LSB – за готовность данных. Неправильная маска при чтении регистра (SR & 0x80 вместо SR & 0x01) приведёт к игнорированию критических состояний. В регистрах управления (например, CR1 в SPI) бит LSBFIRST переключает порядок передачи: 0 – MSB-first, 1 – LSB-first. Всегда сверяйтесь с документацией: в некоторых архитектурах (AVR) порядок битов в регистрах может отличаться от привычного.

В сетевых протоколах MSB и LSB определяют структуру пакетов. В Ethernet (IEEE 802.3) первый байт преамбулы – 0xAA (10101010), где MSB передаётся первым. В TCP/IP заголовки пакетов содержат поля с сетевым порядком байтов (big-endian), где MSB идёт первым. Например, 16-битный порт 80 (HTTP) в памяти хранится как 0x0050, а не 0x5000. При парсинге пакетов используйте функции преобразования порядка байтов (ntohs, htons в C), чтобы избежать ошибок интерпретации. Для тестирования применяйте Wireshark с фильтрами по битам (например, tcp.port & 0x8000 для проверки MSB порта).

MSB и LSB: что означают и как используются

В микроконтроллерах и процессорах MSB и LSB влияют на интерпретацию числовых значений. При работе с 16-битными регистрами (например, в ARM Cortex-M) данные могут храниться в little-endian (LSB по младшему адресу) или big-endian (MSB по младшему адресу). Ошибка в порядке битов приводит к неверным вычислениям: число 0x1234 в little-endian запишется как 34 12, а в big-endian – 12 34. Всегда проверяйте документацию на используемую архитектуру.

При передаче данных по последовательным интерфейсам (SPI, I2C, UART) порядок битов определяет корректность обмена. В SPI, например, MSB передаётся первым по умолчанию, но некоторые устройства требуют LSB-first. Настройка регистра управления (например, SPI_CR1 в STM32) позволяет выбрать режим. Игнорирование этого приводит к искажению данных: байт 0xA5 (10100101) при LSB-first превратится в 0xA3 (10100011).

В алгоритмах сжатия и криптографии MSB и LSB используются для манипуляции данными. В стеганографии LSB байтов изображения заменяют битами скрываемого сообщения – метод устойчив к визуальному обнаружению, но уязвим к сжатию. В AES старшие биты ключа влияют на раундовые преобразования, а младшие – на расширение ключа. При реализации таких алгоритмов на низком уровне (например, на ассемблере) важно учитывать выравнивание битов в памяти.

При работе с АЦП и ЦАП порядок битов определяет точность преобразования. В 12-битном АЦП (например, ADS1115) результат может возвращаться в двух байтах с MSB в первом. Если прочитать только младший байт, потеряются 4 старших бита, что снизит разрешение с 4096 до 256 уровней. Для корректной сборки данных используйте побитовые операции: (byte1 << 8) | byte2.

В сетевых протоколах (TCP/IP, Ethernet) порядок битов стандартизирован. Заголовки пакетов всегда передаются в network byte order (big-endian), где MSB идёт первым. Функции htonl() и ntohl() в C преобразуют данные между хостовым и сетевым порядком. Ошибка в преобразовании приведёт к неверной маршрутизации или повреждению пакетов.

При отладке программ на уровне битов используйте логические анализаторы или встроенные средства IDE (например, Logic Analyzer в STM32CubeIDE). Для проверки порядка битов в регистре запишите известное значение (например, 0xAA55) и сравните с ожидаемым результатом. В Python для работы с MSB/LSB удобны модули bitstring или побитовые операции: value & 0x80 для проверки MSB, value & 0x01 – LSB.

В FPGA и Verilog/VHDL порядок битов задаётся при объявлении сигналов. Вектор reg [7:0] data имеет MSB в позиции 7, LSB – в 0. При подключении к внешним устройствам (например, памяти DDR) важно согласовать порядок битов с физическим интерфейсом. Инструменты синтеза (Vivado, Quartus) генерируют предупреждения о несоответствиях, но игнорирование их ведёт к неработоспособности проекта.

Как различаются старший и младший биты в двоичных числах

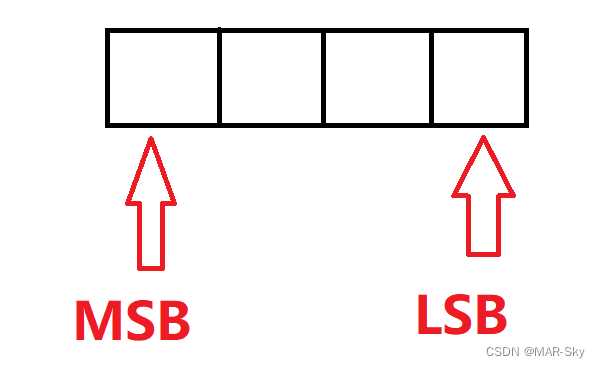

Старший бит (MSB – Most Significant Bit) и младший бит (LSB – Least Significant Bit) определяют вес разрядов в двоичном числе. MSB находится в крайней левой позиции и имеет наибольший вес: в 8-битном числе его значение равно 2⁷ (128), тогда как LSB в крайней правой позиции соответствует 2⁰ (1). Разница в весе между соседними битами всегда двукратная, что лежит в основе двоичной арифметики.

В знаковых числах MSB выполняет роль флага знака: 0 обозначает положительное число, 1 – отрицательное. Например, в 8-битном представлении число -1 записывается как 11111111, где MSB=1 указывает на отрицательное значение. LSB при этом остаётся младшим разрядом, но его изменение влияет на модуль числа: инверсия LSB в -1 (11111110) даёт -2.

При передаче данных по последовательным интерфейсам (UART, SPI) порядок следования битов может варьироваться. В little-endian LSB передаётся первым, в big-endian – MSB. Например, байт 0xA5 (10100101) в little-endian отправится как 1-0-1-0-0-1-0-1, а в big-endian – 1-0-1-0-0-1-0-1 (порядок битов не меняется, но первым идёт MSB). Ошибка в интерпретации порядка приводит к неверному декодированию данных.

В алгоритмах шифрования и хеширования MSB и LSB используются для маскирования и сдвигов. Например, в алгоритме DES начальная перестановка битов затрагивает как MSB, так и LSB, перемешивая их позиции. При циклическом сдвиге влево MSB перемещается в позицию LSB, а остальные биты смещаются на один разряд. Это критично для генерации ключей и раундовых преобразований.

В микроконтроллерах работа с отдельными битами часто реализуется через регистры. Например, в AVR-архитектуре регистр PORTB имеет 8 бит, где PB7 (MSB) может управлять светодиодом, а PB0 (LSB) – кнопкой. Запись 1 в PB7 включает светодиод, а чтение PB0 позволяет определить состояние кнопки. Ошибка в адресации битов (например, запись в PB0 вместо PB7) приводит к некорректной работе периферии.

При обработке изображений в формате RGB565 пиксель кодируется 16 битами: 5 бит на красный канал (MSB), 6 на зелёный и 5 на синий (LSB). Например, значение 0xF800 (1111100000000000) соответствует максимальной интенсивности красного. Извлечение каналов требует маскирования: для красного – 0xF800, для зелёного – 0x07E0, для синего – 0x001F. Неправильное маскирование искажает цвета.

В сетевых протоколах MSB и LSB определяют структуру пакетов. Например, в Ethernet-фрейме первые 6 байт содержат MAC-адрес получателя, где MSB первого байта указывает на тип адреса (0 – unicast, 1 – multicast). LSB последнего байта контрольной суммы (CRC) используется для проверки целостности пакета. Ошибка в одном бите (особенно MSB) может привести к потере пакета или неверной маршрутизации.

При отладке программ на ассемблере или низкоуровневых языках важно учитывать порядок битов в инструкциях. Например, в ARM Thumb-2 инструкция MOV R0, #1 кодируется как 0x2001, где младшие 8 бит (LSB) содержат непосредственное значение (0x01), а старшие (MSB) – код операции. Ошибка в интерпретации битов приводит к неверному выполнению инструкции или исключению процессора.

Где применяются MSB и LSB при передаче данных по последовательным интерфейсам

В последовательных интерфейсах, таких как SPI, I²C и UART, порядок передачи битов (MSB-first или LSB-first) определяет структуру кадра и влияет на совместимость устройств. Например, в SPI по умолчанию используется MSB-first, но некоторые микроконтроллеры (например, STM32) позволяют переключаться на LSB-first через регистры конфигурации. Это критично при работе с периферией, где порядок битов жёстко задан протоколом, например, в датчиках температуры DS18B20 (1-Wire), где данные передаются LSB-first.

В UART порядок битов фиксирован: сначала передаётся LSB, затем остальные биты до MSB. Это стандарт для асинхронной передачи, где стартовый бит всегда идёт перед младшим битом данных. Нарушение этого порядка приводит к некорректной интерпретации байта. Например, при передаче символа 'A' (0x41) в ASCII младший бит (1) идёт первым, а старший (0) – последним.

В протоколах с бит-ориентированной передачей, таких как CAN, порядок битов также играет роль. Идентификаторы сообщений передаются MSB-first, но данные внутри кадра могут следовать другому порядку в зависимости от реализации. Например, в CAN FD младшие биты байта данных могут передаваться первыми при использовании определённых конфигураций контроллера.

При работе с АЦП и ЦАП порядок битов влияет на точность преобразования. В микросхемах AD7606 (16-битный АЦП) данные передаются MSB-first по SPI, а в MCP4921 (12-битный ЦАП) – LSB-first. Ошибка в порядке приводит к смещению значений на несколько разрядов, что критично для измерений.

В сетевых протоколах, таких как Ethernet, порядок битов регламентирован стандартом. Например, в заголовках пакетов IPv4 поля передаются в сетевом порядке (big-endian, MSB-first). Нарушение этого правила вызывает несовместимость между устройствами. Для корректной работы необходимо использовать функции преобразования, например, htonl() в C для перевода из хостового порядка в сетевой.

В протоколах сжатия данных, например, в JPEG, порядок битов влияет на декодирование потока. Маркеры и заголовки файлов всегда передаются MSB-first, а сжатые данные могут следовать другому порядку. Ошибка в интерпретации приводит к артефактам изображения или полному отказу декодера.

При отладке последовательных интерфейсов с помощью логического анализатора важно учитывать порядок битов. Например, в Saleae Logic порядок отображения битов настраивается, но по умолчанию используется MSB-first. Для корректного анализа данных от устройств с LSB-first (например, 1-Wire) требуется вручную инвертировать порядок битов в программном обеспечении.

Как определить порядок байтов с помощью MSB и LSB в сетевых протоколах

В сетевых протоколах порядок байтов (endianness) критически важен для корректной интерпретации данных. MSB (Most Significant Byte) и LSB (Least Significant Byte) определяют, какой байт в многобайтовом числе считается старшим. В big-endian (MSB-first) старший байт передаётся первым, в little-endian (LSB-first) – последним. Например, число 0x1234 в big-endian запишется как 0x12 0x34, а в little-endian – 0x34 0x12.

Для проверки порядка байтов в протоколе анализируют заголовки пакетов. В TCP/IP используется big-endian (RFC 1700), поэтому поля длиной 2, 4 или 8 байт всегда передаются с MSB впереди. Например, поле "Total Length" в IPv4 (2 байта) в hex-дампе будет выглядеть как 0x00 0x3C для значения 60, а не 0x3C 0x00.

Инструменты вроде Wireshark автоматически декодируют поля с учётом endianness, но при ручном анализе hex-дампа нужно сверяться со спецификацией протокола. Если документация указывает "network byte order", это всегда big-endian. Игнорирование этого правила приведёт к неверной интерпретации адресов, портов или контрольных сумм.

В протоколах с переменным порядком байтов (например, некоторые реализации Modbus) endianness может задаваться флагами в заголовке. В таких случаях проверяют битовые поля или служебные байты. Например, если первый байт пакета содержит значение 0x00, это может означать big-endian, а 0x01 – little-endian.

Для программной проверки порядка байтов используют тестовые значения. Отправляют число 0x01020304 и анализируют полученный массив байт. Если ответ [0x01, 0x02, 0x03, 0x04] – big-endian, если [0x04, 0x03, 0x02, 0x01] – little-endian. Этот метод работает для любых протоколов, включая пользовательские.

В протоколах с плавающей запятой (например, IEEE 754) порядок байтов также критичен. Число 1.0 в big-endian будет представлено как 0x3F 0x80 0x00 0x00, а в little-endian – 0x00 0x00 0x80 0x3F. Ошибка в интерпретации приведёт к неверным расчётам, особенно в системах реального времени.

При разработке собственного протокола всегда явно указывайте порядок байтов в документации. Используйте big-endian для совместимости с сетевыми стандартами или little-endian для оптимизации на x86-архитектурах. Избегайте смешанных форматов в одном пакете – это усложняет парсинг и увеличивает риск ошибок.

Для автоматической конвертации порядка байтов в коде используйте функции htons(), htonl(), ntohs(), ntohl() (POSIX) или аналоги. Они преобразуют данные между host byte order и network byte order. Например, htons(0x1234) вернёт 0x3412 на little-endian системе, но 0x1234 на big-endian.

Почему важен выбор MSB или LSB при кодировании звука и изображений

При цифровом кодировании аудио и видео выбор между MSB (старший значащий бит) и LSB (младший значащий бит) определяет не только качество сигнала, но и эффективность хранения данных. В 16-битном аудиоформате, например, изменение MSB на 1 бит приводит к скачку амплитуды на 32768 единиц, тогда как аналогичное изменение LSB – всего на 1. Это означает, что ошибки в MSB вызывают слышимые искажения, а в LSB – остаются незаметными для слуха.

В изображениях с 8-битной глубиной цвета (например, в JPEG) MSB отвечает за основные тональные переходы. Замена MSB в пикселе с RGB-значением (128, 64, 32) на (0, 64, 32) превращает светло-серый в темно-красный, тогда как изменение LSB с (128, 64, 32) на (128, 64, 33) визуально неразличимо. Это свойство активно используется в стеганографии: встраивание данных в LSB не ухудшает восприятие, но позволяет скрыть до 1 бита на пиксель без потери качества.

• Аудио: При сжатии с потерями (MP3, AAC) алгоритмы отбрасывают LSB, так как они несут минимум информации. Однако в lossless-форматах (FLAC, WAV) сохранение всех бит, включая LSB, критично для точного воспроизведения. Например, 24-битный звук с частотой дискретизации 96 кГц использует LSB для передачи нюансов в диапазоне ниже -144 дБ – уровня, недоступного человеческому слуху, но важного для профессиональной обработки.
• Изображения: В RAW-файлах камер (например, 14-битный формат от Nikon) MSB определяют динамический диапазон. Потеря MSB при конвертации в 8-битный JPEG приводит к "зарезанным" теням и бликам. В медицинских снимках (DICOM) даже LSB может содержать диагностически значимые данные – его искажение способно привести к ошибкам в интерпретации.

Выбор порядка бит также влияет на совместимость оборудования. Процессоры с little-endian (x86) и big-endian (ARM в некоторых конфигурациях) интерпретируют байты по-разному. Например, 16-битное число 0x1234 в little-endian хранится как 0x34 0x12, а в big-endian – как 0x12 0x34. При передаче аудиопотока между устройствами с разным порядком байтов ошибка в MSB приведет к инверсии сигнала, тогда как ошибка в LSB – к едва заметному шуму.

В алгоритмах сжатия без потерь (PNG, TIFF) порядок бит напрямую влияет на эффективность. Методы энтропийного кодирования (например, Хаффмана) работают лучше, когда MSB распределены неравномерно. В аудиокодеках, таких как Opus, предсказание сигнала строится на анализе старших бит, а младшие кодируются с меньшей точностью. Это позволяет сократить размер файла на 30–50% без слышимых потерь.

Рекомендации по выбору:

1. Для аудио высокого разрешения (24/32 бита) сохраняйте все биты, включая LSB – они критичны при эквализации и ремастеринге.
2. При сжатии изображений с потерями (JPEG) жертвуйте LSB, но контролируйте количество отбрасываемых бит: потеря более 2 LSB на канал заметна на градиентах.
3. В системах с ограниченной пропускной способностью (стриминг, IoT) приоритизируйте MSB – они несут 90% воспринимаемой информации.
4. При стеганографии используйте LSB в наименее значимых цветовых каналах (например, синий в RGB) – это снижает вероятность обнаружения.
5. Для кросс-платформенных приложений стандартизируйте порядок байтов (например, через сетевой порядок big-endian) и добавляйте маркеры для автоматической конвертации.
