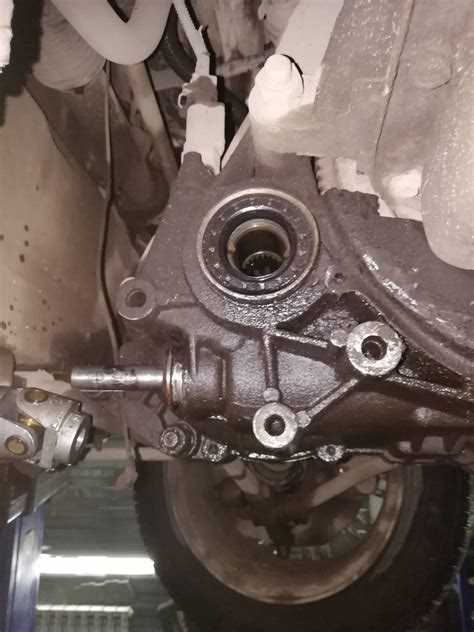

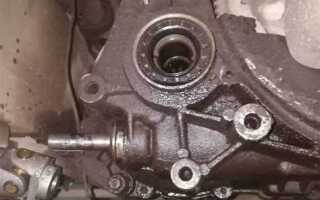

Двигатель ВАЗ 2114 (модель 2111 или 11183) можно снять без отсоединения коробки передач, сократив время работ на 30–40%. Метод актуален при замене прокладки ГБЦ, ремонте поршневой группы или замене маховика. Основное преимущество – сохранение заводской центровки коробки и двигателя, что исключает необходимость последующей регулировки сцепления и привода переключения передач.
Для выполнения потребуется гидравлический домкрат грузоподъемностью не менее 2 тонн, набор головок с удлинителями (включая Torx T55 для болтов крепления КПП к блоку), а также подкатной подъемник или яма. Важно заранее слить масло из двигателя и коробки, отсоединить аккумулятор и снять радиатор охлаждения вместе с вентилятором. Не снимайте стартер – он останется на месте, так как крепится к картеру сцепления.
Ключевой момент – фиксация двигателя перед отсоединением опор. Используйте траверсу или самодельную конструкцию из стального уголка 50×50 мм, закрепленную на шпильках головки блока. Болты крепления КПП к блоку (6 шт. М12×1,25) откручивайте в последовательности «крест-накрест», начиная с нижних. После этого двигатель можно вывесить на подъемнике, наклонив на 15–20° в сторону моторного щита для выхода из посадочных мест.
При обратной установке контролируйте положение направляющих втулок на блоке цилиндров – они должны совпасть с отверстиями в картере сцепления. Момент затяжки болтов КПП – 50–60 Н·м. После сборки проверьте уровень масла в коробке и запустите двигатель на холостых оборотах, убедившись в отсутствии течей и посторонних шумов.
Необходимые инструменты и приспособления для работы
Для снятия двигателя ВАЗ 2114 без демонтажа коробки потребуется набор ключей и головок: накидные ключи на 10, 13, 17 и 19 мм, торцевые головки тех же размеров с удлинителем и трещоткой. Обязательны шестигранники на 5 и 6 мм для откручивания болтов крепления стартера и кронштейнов. Не обойтись без ключа на 30 мм для гайки шкива коленвала – лучше использовать усиленный вариант с длинным рычагом.
Специализированные приспособления ускорят процесс: съемник шкива коленвала (универсальный или под конкретную модель), стяжки для пружин подвески двигателя и траверса для вывешивания агрегата. Без траверсы с грузоподъемностью не менее 200 кг снять двигатель в одиночку практически невозможно. Альтернатива – таль с цепью и крюком, закрепленная на балке гаража.
Для отсоединения электрических разъемов понадобятся плоскогубцы с тонкими губками и отвертка с изолированной ручкой. Разъемы датчиков (ДПКВ, ДМРВ, ДТОЖ) часто окисляются – подготовьте очиститель контактов и мелкозернистую наждачную бумагу. Не забудьте про мультиметр для проверки цепей перед отключением.
Работа с топливной системой требует осторожности: шланги высокого давления отсоединяются только после сброса давления через золотник на топливной рампе. Для этого нужен манометр с переходником или просто тряпка для сбора остатков бензина. Заглушки для шлангов (подойдут болты М8 с резиновыми прокладками) предотвратят утечки и попадание грязи в систему.
Подъем двигателя осложняется ограниченным пространством – используйте домкрат с широкой опорной площадкой для поддержки коробки передач. Поддон картера защитите листом фанеры или металла, чтобы избежать повреждений при опускании. Для фиксации двигателя в поднятом положении пригодятся деревянные бруски или регулируемые подставки.
Мелочи решают многое: магнитная головка на 10 мм удержит болты при откручивании в труднодоступных местах, а динамометрический ключ (диапазон 20–100 Н·м) обеспечит правильную затяжку при обратной сборке. Для смазки резьбовых соединений используйте графитовую пасту – она предотвратит прикипание и облегчит последующий демонтаж.
Безопасность превыше всего: перчатки с нитриловым покрытием защитят руки от масла и острых кромок, а очки – от случайных брызг технических жидкостей. Освещение – светодиодный фонарь на магнитной подошве или налобный прожектор с регулируемым углом наклона. Работайте на ровной площадке с твердым покрытием, чтобы исключить проседание домкрата.
Подготовка автомобиля и рабочего места перед началом
Установите автомобиль на ровную площадку с твердым покрытием. Под задние колеса подложите противооткатные упоры, а под переднюю часть кузова – страховочные подставки после подъема домкратом. Убедитесь, что машина надежно зафиксирована: при снятии двигателя смещение кузова недопустимо. Рабочая зона должна быть не менее 3 метров в длину и 2 метра в ширину для свободного доступа к агрегатам.
Слейте охлаждающую жидкость через нижний патрубок радиатора в чистую емкость объемом не менее 10 литров. Отсоедините минусовую клемму аккумулятора и извлеките его из подкапотного пространства, чтобы исключить случайное замыкание. Снимите капот: открутите четыре болта крепления петель ключом на 13 и попросите помощника поддержать его при демонтаже.
Подготовьте инструмент: потребуются головки на 10, 13, 17 и 19, удлинители, карданный шарнир, динамометрический ключ, пассатижи, отвертки с плоским и крестовым шлицем, а также специальный ключ для снятия масляного фильтра. Разложите инструмент на магнитном лотке или в переносном ящике с сортировкой по размерам. Проверьте работоспособность домкрата и тали: грузоподъемность должна быть не менее 300 кг.
Отключите все электрические разъемы от двигателя: датчики коленвала, распредвала, температуры ОЖ, ДМРВ, форсунки, катушки зажигания. Промаркируйте провода скотчем и подпишите их назначение, чтобы избежать ошибок при сборке. Снимите воздушный фильтр в сборе с патрубком и резонатором: открутите хомут на дроссельном узле и два болта крепления к кузову.
Слейте масло из двигателя через сливную пробку картера в подходящую емкость. Используйте ключ на 17 для откручивания пробки, предварительно очистив ее от грязи. Отсоедините топливную магистраль: нажмите на фиксаторы быстросъемных соединений и разъедините шланги. Заглушите открытые концы шлангов болтами М8 или специальными пробками, чтобы предотвратить утечку топлива.
Закройте генератор и стартер полиэтиленовыми пакетами, зафиксировав их скотчем. Это защитит электрические компоненты от попадания грязи, масла или случайных механических повреждений. Подготовьте место для временного хранения снятых деталей: используйте пластиковые контейнеры или деревянные поддоны, чтобы избежать контакта металлических частей с бетоном.
Проверьте наличие всех необходимых расходных материалов: прокладки впускного коллектора, выпускного коллектора, поддона картера, герметик для двигателя, новые хомуты для шлангов, а также моторное масло и охлаждающую жидкость для последующей заливки. Убедитесь, что в зоне работ отсутствуют посторонние предметы, которые могут помешать перемещению тали или инструмента.
Отключение аккумулятора и снятие навесного оборудования
Снимите корпус воздушного фильтра в сборе с датчиком массового расхода воздуха (ДМРВ). Отсоедините патрубок от дроссельного узла, ослабив хомут крестовой отвёрткой. Отключите разъём ДМРВ, нажав на фиксатор пальцем. Крепление корпуса к кузову – три болта на 8 мм, расположенные под днищем короба.
Демонтируйте генератор. Для этого:
- Отсоедините силовой провод с клеммой «+» ключом на 10 мм.
- Снимите разъём регулятора напряжения, потянув его на себя.
- Ослабьте натяжной болт на 13 мм и сдвиньте генератор к блоку цилиндров, чтобы снять ремень.
- Выкрутите два болта крепления генератора к кронштейну (верхний – на 17 мм, нижний – на 15 мм).
Отключите стартер. Отсоедините толстый провод питания ключом на 13 мм и тонкий управляющий провод – нажав на фиксатор разъёма. Два болта крепления стартера к картеру сцепления (на 17 мм) удобнее откручивать головкой с удлинителем – доступ ограничен выпускным коллектором.
Снимите модуль зажигания. Отсоедините четыре высоковольтных провода, потянув их за наконечники, затем отключите разъём питания. Крепление модуля – три болта на 10 мм, расположенные под катушками. При обратной установке нанесите на резьбу фиксатор Loctite 243 для предотвращения самопроизвольного откручивания.
Демонтируйте топливную рампу с форсунками. Отсоедините подающий и обратный топливопроводы, нажав на фиксаторы быстросъёмных соединений. Отключите разъёмы форсунок, сжав их боковые защёлки. Два болта крепления рампы (на 10 мм) расположены по краям – открутите их, затем аккуратно вытащите рампу вместе с форсунками, избегая перекосов. Закройте отверстия впускного коллектора чистой ветошью, чтобы предотвратить попадание мусора.
Демонтаж элементов подвески и системы выпуска
Перед началом работ отсоедините минусовую клемму аккумулятора и слейте охлаждающую жидкость из системы. Для доступа к подвеске снимите передние колеса, открутив болты крепления ключом на 19. Отсоедините стойки стабилизатора поперечной устойчивости, используя головку на 17 для гаек и ключ на 15 для контргайки. Штангу стабилизатора удерживайте от проворачивания вторым ключом.
Демонтируйте рулевые наконечники, предварительно выпрямив шплинты пассатижами и открутив гайки ключом на 19. Для отделения наконечника от поворотного кулака используйте съемник или молоток с монтировкой – удары наносите по кулаку, а не по резьбе. Отсоедините тормозные шланги от суппортов, подставив емкость для сбора тормозной жидкости.
Снимите передние амортизационные стойки, открутив три гайки крепления опоры к кузову ключом на 13. Нижнее крепление стойки к поворотному кулаку удерживается двумя болтами на 17 – их необходимо выбить выколоткой после ослабления. При демонтаже стойки поддерживайте кулак, чтобы избежать повреждения шруса.
Для отсоединения системы выпуска отсоедините приемную трубу от выпускного коллектора, открутив три гайки на 13. Используйте проникающую смазку для облегчения процесса – гайки часто прикипают. Отсоедините кронштейн крепления трубы к коробке передач, открутив болт на 13. Подвесьте глушитель на проволоке к кузову, чтобы избежать нагрузки на резиновые подушки.
Демонтируйте шаровые опоры, открутив гайку ключом на 19 и выбив палец из кулака съемником. Если съемника нет, используйте молоток, нанося удары по боковой поверхности кулака через проставку. Отсоедините продольные рычаги подвески от кузова, открутив болты крепления ключом на 17.
Проверьте состояние резиновых втулок рычагов и сайлентблоков – при наличии трещин или разрывов замените их до обратной сборки. Все резьбовые соединения перед установкой обработайте графитовой смазкой или медной пастой для предотвращения прикипания. Сборку проводите в обратной последовательности, соблюдая моменты затяжки согласно руководству по ремонту.
Отсоединение проводки и топливной магистрали от двигателя
Перед началом работ снимите клемму «минус» с аккумулятора, чтобы исключить короткое замыкание. Отсоедините разъемы датчиков в следующем порядке: ДПКВ (датчик положения коленвала), ДПДЗ (датчик положения дроссельной заслонки), ДТОЖ (датчик температуры охлаждающей жидкости) и ДМРВ (датчик массового расхода воздуха). Каждый разъем имеет фиксатор – нажмите на него пальцем или отверткой, прежде чем тянуть.
Отключите жгут проводов от модуля зажигания. Для этого сожмите фиксаторы на колодке и потяните её вверх. Если разъем не поддается, слегка покачайте его из стороны в сторону, избегая резких рывков – пластиковые элементы хрупкие. Проводку от генератора отсоединяйте последней: сначала снимите защитный колпачок с клеммы «В+», затем открутите гайку на 10 и снимите провод.
- Топливная рампа: отсоедините шланг подачи топлива, предварительно сбросив давление в системе. Для этого выньте предохранитель бензонасоса (F3, 15А) и заведите двигатель, дождавшись его остановки. Подставьте емкость под штуцер рампы – остатки бензина вытекут.
- Шланг обратки: ослабьте хомут на 8 и сдвиньте его по шлангу. Если шланг прикипел, используйте плоскую отвертку, но не переусердствуйте – можно повредить штуцер.
- Электрический разъем форсунок: отожмите фиксатор и потяните колодку на себя. Провода форсунок часто перетираются – проверьте их состояние перед сборкой.
Отсоедините проводку от стартера. Основной силовой провод крепится гайкой на 13, управляющий – тонким разъемом с фиксатором. Если стартер не планируется снимать, закрепите провода изолентой или пластиковым хомутом, чтобы они не мешали при демонтаже двигателя.
Датчик скорости (на коробке передач) и датчик уровня масла отключайте аккуратно – их провода часто ломаются из-за коррозии. Для датчика скорости используйте ключ на 22, чтобы открутить его, если разъем не поддается. Провод датчика уровня масла закреплен на кронштейне – снимите его с держателя перед отсоединением.
Проверьте все отсоединенные разъемы на наличие окислов или повреждений. Окисленные контакты зачистите мелкой наждачной бумагой (зернистость 800–1000) или специальным спреем для электрических контактов. Поврежденные провода замените или обмотайте изолентой, если повреждение незначительное.
Топливные шланги после отсоединения заглушите подходящими пробками или полиэтиленовыми пакетами, зафиксировав их хомутами. Это предотвратит попадание грязи в систему и утечку остатков бензина. Если шланги треснули или потеряли эластичность, замените их новыми – старые могут лопнуть при повторной установке.
Перед окончательным снятием двигателя убедитесь, что все провода и шланги отсоединены. Проведите визуальный осмотр моторного отсека: не должно оставаться закрепленных разъемов, шлангов или тросов. Особое внимание уделите скрытым элементам – например, проводу «массы» на задней части блока цилиндров, который часто забывают отсоединить.
Установка тали и фиксация двигателя перед подъемом
Для подъема двигателя ВАЗ 2114 без снятия коробки используйте таль грузоподъемностью не менее 300 кг. Закрепите ее на прочной балке или треноге, установленной над моторным отсеком. Проверьте надежность крепления тали к опорной конструкции – используйте болты М12 или проушины с запасом прочности. Расстояние от крюка тали до центра тяжести двигателя должно составлять 40–50 см для равномерного распределения нагрузки.
Подберите стропы из стального троса диаметром 6–8 мм или синтетические ленты с маркировкой не ниже 2 тонны. Пропустите их через проушины на двигателе: две – за штатные крепления на головке блока (болты М10), одну – за переднюю часть блока цилиндров (используйте болт крепления генератора). Избегайте зацепления за патрубки, шланги или проводку – это приведет к их повреждению при натяжении.
Перед подъемом зафиксируйте двигатель от раскачивания. Установите деревянные бруски 50×50 мм между блоком и кузовом в районе передней и задней опор. Это предотвратит смещение агрегата при отсоединении креплений. Проверьте, чтобы стропы не перекручивались и не касались острых кромок – используйте защитные чехлы или резиновые прокладки.
Натяните стропы равномерно, избегая перекосов. Поднимите двигатель на 5–10 см и убедитесь, что он висит горизонтально – разница в высоте передней и задней части не должна превышать 2 см. Если наблюдается крен, перераспределите нагрузку, сместив точки крепления строп. Зафиксируйте таль в этом положении и повторно проверьте все соединения.
Для дополнительной страховки используйте цепь или трос, привязанный к кузову автомобиля. Один конец закрепите за проушину на двигателе, второй – за буксировочную петлю или лонжерон. Длина страховочного элемента должна быть на 10–15 см короче основных строп, чтобы он вступал в работу только при их обрыве. Не начинайте подъем, пока не убедитесь в отсутствии люфтов и зазоров в креплениях.
Техника безопасного извлечения двигателя из моторного отсека
Перед началом работ зафиксируйте автомобиль на ровной площадке с помощью противооткатных упоров под задние колеса и стояночного тормоза. Поднимите переднюю часть машины на гидравлическом домкрате, установив страховочные подставки под лонжероны на расстоянии не менее 30 см от краев кузова. Используйте только сертифицированные опоры с грузоподъемностью от 2 тонн – самодельные конструкции не обеспечивают необходимой устойчивости.
Отсоедините аккумуляторную батарею, сняв сначала минусовую клемму, затем плюсовую. Слейте охлаждающую жидкость через нижний патрубок радиатора в чистую емкость объемом не менее 10 литров, предварительно открыв крышку расширительного бачка для ускорения процесса. Масло из двигателя и коробки передач сливайте через штатные пробки, используя воронку с сетчатым фильтром для предотвращения попадания грязи в емкость.
Для демонтажа двигателя ВАЗ 2114 без снятия коробки потребуется таль грузоподъемностью 500 кг с регулируемой высотой подъема. Закрепите крюк тали за штатные проушины на головке блока цилиндров, расположенные по обе стороны от впускного коллектора. Проверьте надежность крепления, нагрузив таль усилием 50–70 кг – проушины должны выдерживать нагрузку без деформации.
Отсоедините все электрические разъемы, начиная с датчиков: ДМРВ, ДПКВ, ДТОЖ, датчика фаз. Маркируйте провода скотчем или бирками, указывая их расположение (например, «ДПКВ – зеленый разъем, 3-й контакт»). Снимите топливную рампу вместе с форсунками, предварительно сбросив давление в системе через золотник на рампе. Отсоедините шланги системы охлаждения, пометив их положение для последующей сборки.
Ослабьте затяжку болтов крепления двигателя к коробке передач в последовательности: нижний левый, верхний правый, нижний правый, верхний левый. Используйте головку на 19 мм с удлинителем 250 мм – стандартный ключ не обеспечивает необходимого рычага. Выкрутите болты полностью, оставив два верхних для фиксации двигателя до момента подъема. Убедитесь, что все шланги, тросы и провода отсоединены от двигателя и коробки.
Поднимайте двигатель плавно, контролируя зазор между поддоном картера и коробкой передач. Оптимальный угол подъема – 15–20 градусов от вертикали, что предотвращает задевание масляного насоса за корпус коробки. При появлении сопротивления остановите подъем и проверьте наличие неотсоединенных элементов: часто остаются незамеченными шланг вакуумного усилителя или провод датчика скорости. Вынимайте двигатель строго по центру моторного отсека, избегая перекосов.
После извлечения установите двигатель на специальную подставку с резиновыми прокладками или деревянные бруски сечением 100х100 мм. Проверьте состояние опор двигателя – при наличии трещин или отслоения резины замените их перед обратной установкой. Очистите привалочные поверхности блока цилиндров и коробки от остатков прокладок, используя пластиковый скребок, чтобы не повредить металл. Храните двигатель в сухом помещении, накрыв его полиэтиленовой пленкой для защиты от пыли.
