Сцепление на Газели – узел, требующий точной регулировки для стабильной работы. На моделях с двигателями ЗМЗ-402, ЗМЗ-405 и УМЗ-4216 допустимый свободный ход педали составляет 35–45 мм, измеренный по центру площадки. Превышение этого значения приводит к неполному выключению сцепления, а уменьшение – к пробуксовке и преждевременному износу диска. Проверку проводите при холодном двигателе, так как тепловое расширение деталей искажает результаты.
Основные признаки неправильной настройки: рывки при трогании, затруднённое переключение передач, запах горелого фрикционного материала. На Газелях с гидравлическим приводом (например, с двигателем Cummins) дополнительно проверяйте уровень жидкости в бачке – падение ниже 15 мм от верхней кромки указывает на утечку или износ манжет главного цилиндра. Для механического привода (ЗМЗ-402) критичен зазор между вилкой выключения и подшипником – 3–4 мм.
Инструменты для регулировки: рожковый ключ на 17 мм (для контргайки), линейка с ценой деления 1 мм, штангенциркуль (для проверки толщины диска). На моделях с тросовой тягой (ГАЗ-3302 ранних выпусков) потребуется также регулировочная гайка на кронштейне коробки передач. Работы выполняйте на смотровой яме или подъёмнике – доступ к регулировочным элементам сверху затруднён из-за расположения двигателя и агрегатов.
Первый шаг – проверка свободного хода педали. Нажмите на неё до появления сопротивления и замерьте расстояние от исходного положения до точки начала работы сцепления. Если значение выходит за пределы 35–45 мм, ослабьте контргайку на толкателе рабочего цилиндра (гидравлика) или на регулировочной гайке троса (механика). Вращайте шток или гайку до достижения требуемого хода, затем зафиксируйте контргайку. После регулировки проверьте полный ход педали – он должен составлять 140–160 мм.
На автомобилях с гидроприводом после настройки прокачайте систему, удалив воздух через штуцер рабочего цилиндра. Для этого используйте тормозную жидкость DOT-4, избегая смешивания с другими типами. На моделях с механическим приводом проверьте состояние троса – растрёпанные нити или коррозия требуют замены. После регулировки проведите тестовый заезд: трогание с места должно быть плавным, без рывков, а переключение передач – чётким на всех скоростях.
Настройка сцепления на Газели: пошаговая инструкция
Правильная настройка сцепления на Газели (модели 3302, Некст, Бизнес) начинается с проверки свободного хода педали. Нормативное значение – 6–12 мм, измеряется линейкой от верхней точки педали до пола при отпущенном положении. Если ход меньше 6 мм, диск сцепления изнашивается быстрее из-за неполного разъединения; при ходе свыше 12 мм затрудняется включение передач. Регулировка выполняется вращением гайки на толкателе рабочего цилиндра: по часовой стрелке – ход уменьшается, против – увеличивается.
Для доступа к механизму потребуется:
- Ключ на 17 (для контргайки)
- Ключ на 13 (для регулировочной гайки)
- Линейка или штангенциркуль
- Отвертка с плоским жалом
- Домкрат (при необходимости снятия защиты картера)
Работы проводятся на ровной площадке с выключенным двигателем. Перед регулировкой убедитесь, что уровень жидкости в бачке гидропривода сцепления находится между метками «MIN» и «MAX». При падении уровня ниже минимальной отметки проверьте герметичность системы – утечки чаще всего возникают в местах соединения шлангов или на рабочем цилиндре.
После настройки свободного хода проверьте полный ход педали – он должен составлять 140–160 мм. Если значение не соответствует норме, отрегулируйте длину штока главного цилиндра сцепления. Для этого ослабьте контргайку на штоке, вращайте шток до достижения требуемого хода, затем зафиксируйте контргайку. На моделях с тросовым приводом (например, Газель 2705) регулировка выполняется вращением гайки на кронштейне троса под капотом.
Завершающий этап – проверка работоспособности. Запустите двигатель, выжмите сцепление до упора и включите первую передачу. Если переключение происходит с рывками или скрежетом, повторите регулировку, уменьшив свободный ход на 1–2 мм. На автомобилях с пробегом свыше 100 000 км дополнительно проверьте состояние выжимного подшипника: характерный гул при нажатой педали указывает на необходимость замены. После настройки затяните все контргайки с моментом 18–22 Н·м.
Необходимые инструменты и материалы для регулировки сцепления
Регулировка сцепления на Газели требует точного подбора инструментов, чтобы избежать повреждения механизмов или некорректной настройки. Базовый набор включает ключи на 10, 12, 13 и 17 мм – они понадобятся для работы с контргайками, тягами и вилкой выключения сцепления. Для моделей с гидравлическим приводом (например, Газель Next) дополнительно потребуется ключ на 8 мм для прокачки системы и регулировки штока рабочего цилиндра.
Штангенциркуль или линейка с ценой деления 0,5 мм необходимы для измерения свободного хода педали сцепления, который должен составлять 6–12 мм для механического привода и 12–15 мм для гидравлического. Без точного замера невозможно определить степень износа диска или корректность положения вилки. Для проверки биения маховика используйте индикатор часового типа с магнитным основанием – допустимое отклонение не должно превышать 0,1 мм.
В таблице ниже приведены специфические инструменты и их назначение:
| Инструмент | Назначение | Примечание |
|---|---|---|
| Ключ динамометрический (до 50 Н·м) | Затяжка контргаек и болтов крепления вилки | Момент затяжки – 25–30 Н·м |
| Монтажная лопатка | Фиксация маховика при регулировке | Используется для предотвращения проворачивания |
| Шприц для смазки (20–50 мл) | Смазка оси вилки и подшипника выключения | Применяется Литол-24 или ШРУС-4 |
| Набор щупов (0,1–1 мм) | Проверка зазора между подшипником и лепестками корзины | Норма – 2–3 мм |
Для гидравлического привода обязательна тормозная жидкость DOT-4 – она используется при прокачке системы после регулировки. Объем для замены составляет 0,3–0,5 л. При механическом приводе проверьте состояние троса сцепления: допустимый износ оболочки – не более 2 мм на длине 1 м, а разрыв нитей троса – основание для замены.
Дополнительные материалы включают ветошь для очистки деталей от грязи и смазки, а также герметик для резьбовых соединений (например, Loctite 243) – он предотвращает самопроизвольное откручивание гаек при вибрации. При работе с корзиной сцепления используйте перчатки: лепестки могут иметь острые кромки после длительной эксплуатации.
Если регулировка не дает результата, подготовьте запасные части: диск сцепления (артикул для Газели с двигателем УМЗ-4216 – 4216-1601130), выжимной подшипник (4216-1601180) и вилку выключения (4216-1601200). Перед установкой новых деталей очистите поверхности маховика и корзины от нагара и продуктов износа металлической щеткой или наждачной бумагой зернистостью P120.

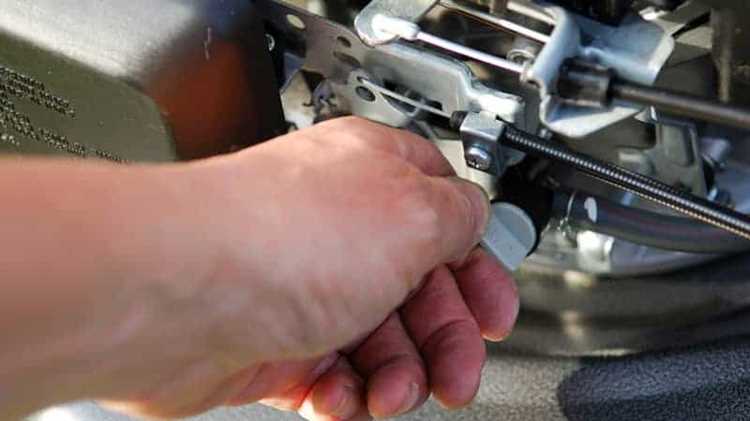

Проверка текущего состояния сцепления перед настройкой
Перед регулировкой сцепления на Газели (модели с механическим приводом: ГАЗ-3302, ГАЗ-2705, ГАЗель Next) выполните диагностику по следующим параметрам. Измерьте свободный ход педали – нормативное значение для большинства модификаций составляет 6–12 мм (проверяется линейкой от пола до середины площадки педали). Превышение этого диапазона указывает на износ фрикционных накладок или необходимость прокачки гидропривода, занижение – на заклинивание выжимного подшипника или деформацию вилки. Осмотрите шток рабочего цилиндра: подтекание тормозной жидкости (DOT-4) через манжеты требует замены уплотнений, а коррозия штока – его демонтажа и шлифовки.
- Проверьте биение маховика: допустимое отклонение – не более 0,1 мм (измеряется индикатором часового типа на снятом сцеплении). Превышение нормы вызывает неравномерный износ диска и вибрации при трогании.
- Оцените состояние фрикционных накладок: минимальная толщина – 2,5 мм (замеряется штангенциркулем). При наличии трещин, сколов или масляных пятен диск подлежит замене.
- Проконтролируйте люфт выжимного подшипника: при вращении рукой не должно быть заеданий или посторонних шумов. Смазка подшипника (Литол-24) выполняется только при разобранном механизме.
- Запустите двигатель, выжмите сцепление и включите 1-ю передачу: плавное включение без хруста свидетельствует об исправности демпферных пружин диска.
При обнаружении хотя бы одного из перечисленных дефектов настройка сцепления неэффективна – требуется ремонт или замена неисправных узлов.
Снятие и осмотр деталей механизма сцепления
Отсоедините коробку передач от двигателя, предварительно слив масло и сняв карданный вал. Для демонтажа корзины сцепления открутите 6 болтов М10×1,25 с моментом затяжки 40–50 Н·м, используя головку на 17. При снятии ведомого диска проверьте его толщину: минимально допустимый размер – 7,2 мм (для модели Газель Next) или 6,8 мм (для Газель Бизнес). Измеряйте в трёх точках по окружности, отклонение более 0,3 мм свидетельствует о неравномерном износе.
Осмотрите нажимной диск на наличие трещин, задиров и следов перегрева (синеватый оттенок металла). Проверьте лепестки диафрагменной пружины: их износ не должен превышать 0,5 мм от номинального положения. Для контроля используйте штангенциркуль или специальный шаблон. При обнаружении деформации лепестков более 0,8 мм корзина подлежит замене – регулировка не восстановит работоспособность.
Проверьте выжимной подшипник на люфт и шум при вращении. Допустимый осевой люфт – не более 0,15 мм. Смажьте направляющую втулку литолом-24 перед установкой нового подшипника, если на ней обнаружены следы коррозии или задиры. Осмотрите вилку выключения сцепления: трещины в зоне контакта с подшипником или износ более 1 мм требуют её замены.
Регулировка свободного хода педали сцепления
Свободный ход педали сцепления на Газели должен составлять 6–12 мм при измерении от верхнего положения до начала сопротивления. Превышение этого значения приводит к неполному выключению сцепления, а занижение – к пробуксовке дисков и преждевременному износу. Проверку проводят линейкой, приложив её к площадке педали и нажав до появления лёгкого сопротивления.
Для регулировки ослабьте контргайку на толкателе рабочего цилиндра сцепления, расположенного на картере коробки передач. Вращайте толкатель ключом на 17 мм, удлиняя или укорачивая его длину: по часовой стрелке – ход уменьшается, против – увеличивается. После достижения нужного значения затяните контргайку моментом 12–15 Н·м, удерживая толкатель от проворачивания.
На автомобилях с гидравлическим приводом сцепления (например, Газель Next) дополнительно проверьте уровень жидкости в бачке главного цилиндра. Он должен находиться между метками MIN и MAX. При необходимости долейте тормозную жидкость DOT-4, избегая попадания грязи. Воздух в системе устраняется прокачкой через штуцер рабочего цилиндра.
После регулировки проконтролируйте работу сцепления на ходу. Переключение передач должно происходить без хруста и усилий, а педаль – возвращаться в исходное положение самостоятельно. Если при полном нажатии сцепление «ведёт», повторите настройку, уменьшив свободный ход на 1–2 мм. На моделях с тросовым приводом (Газель Бизнес) регулировка выполняется аналогично, но через гайку на кронштейне педали.
Износ фрикционных накладок диска сцепления проявляется увеличением свободного хода свыше 20 мм. В этом случае регулировка неэффективна – требуется замена диска или корзины. Признаки критического износа: пробуксовка при резком разгоне, запах гари, вибрация педали. Игнорирование этих симптомов приводит к повреждению маховика и выжимного подшипника.
На Газелях с двигателем УМЗ-4216 или Cummins ISF2.8 особое внимание уделите состоянию возвратной пружины педали. Её ослабление или поломка вызывает неполное выключение сцепления даже при правильной регулировке. Пружину проверяют визуально на наличие трещин и растяжения; при дефектах заменяют на новую с жёсткостью 25–30 Н.
Регулировку рекомендуется проводить каждые 10 000 км или при появлении первых признаков неисправности. Записывайте показания свободного хода в бортовой журнал – это позволит отслеживать динамику износа и планировать замену расходников. Для точности измерений используйте штангенциркуль вместо линейки, особенно на автомобилях с большим пробегом.
Настройка зазора между выжимным подшипником и корзиной
Зазор между выжимным подшипником и лепестками корзины сцепления на Газели должен составлять 2–3 мм. Этот параметр критичен для предотвращения преждевременного износа деталей и обеспечения плавного включения сцепления. Измерение проводится на полностью собранном механизме при отпущенной педали.
Для проверки используйте щуп толщиной 2 мм. Вставьте его между подшипником и лепестками корзины – щуп должен проходить с лёгким сопротивлением. Если зазор отсутствует или превышает 3 мм, требуется регулировка. На моделях с гидравлическим приводом (например, Газель Next) проверка выполняется через контрольное отверстие в картере сцепления.
Регулировка осуществляется изменением длины толкателя рабочего цилиндра или перемещением вилки выключения сцепления. На механическом приводе (Газель 3302) ослабьте контргайку на толкателе, вращайте шток до достижения нужного зазора, затем зафиксируйте. На гидравлическом приводе корректируйте положение штока главного цилиндра.
После регулировки проверьте свободный ход педали сцепления – он должен быть 6–12 мм. Если ход меньше, подшипник будет постоянно давить на корзину, вызывая её перегрев и деформацию лепестков. При увеличенном ходе сцепление не будет выключаться полностью, что приведёт к пробуксовке и ускоренному износу фрикционных накладок.
На автомобилях с тросовым приводом (ранние модификации Газели) зазор регулируется вращением регулировочной гайки на конце троса. После настройки затяните контргайку и убедитесь, что трос не перетянут – это может вызвать самопроизвольное выключение сцепления на ходу.
При установке нового выжимного подшипника или корзины зазор проверяется дважды: после монтажа и после обкатки (через 500–1000 км). Новые детали могут дать усадку, что потребует повторной регулировки. Игнорирование этого этапа приведёт к неравномерному износу лепестков корзины и выходу из строя подшипника.
Если после регулировки зазор не удаётся выставить в пределах нормы, проверьте состояние вилки выключения сцепления и направляющей втулки подшипника. Износ этих деталей часто становится причиной нестабильного зазора. На Газели с двигателем УМЗ-4216 особое внимание уделите состоянию сальника коленвала – течь масла на корзину приводит к замасливанию лепестков и изменению их упругости.
Завершив настройку, проконтролируйте работу сцепления на ходу. Переключение передач должно происходить без хруста и рывков, а педаль – возвращаться в исходное положение без заеданий. При появлении посторонних шумов или вибраций повторно проверьте зазор и состояние всех элементов привода.
