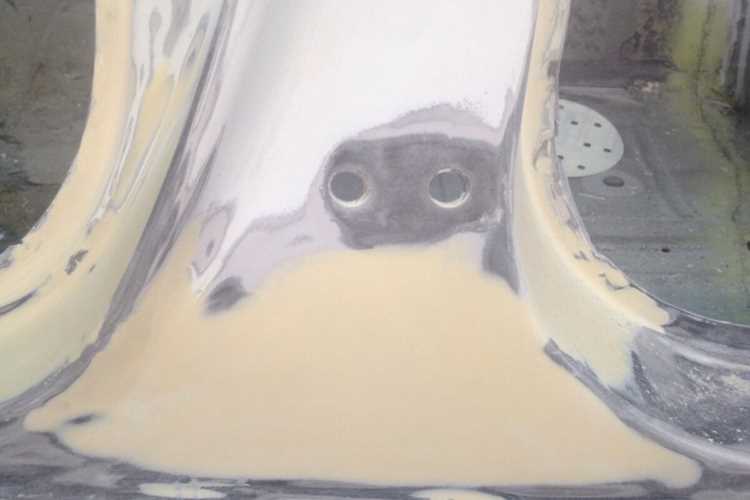

Как подкрасить ржавые места на машине самому

Ржавчина на кузове – не просто косметический дефект, а активный процесс окисления металла, который при отсутствии вмешательства прогрессирует со скоростью до 0,1 мм в год вглубь стали. Наиболее уязвимые зоны: арки колес, пороги, нижние кромки дверей и стыки панелей – там коррозия развивается в 3–5 раз быстрее из-за постоянного воздействия влаги, реагентов и абразивных частиц. Если площадь поражения превышает 10 см² или глубина язв достигает 0,3 мм, механическая зачистка и покраска становятся малоэффективными без предварительного химического преобразования очага.

Для удаления ржавчины потребуется набор инструментов с четко определенными характеристиками: шлифовальная машинка с регулировкой оборотов (8000–12000 об/мин), наждачная бумага градаций P80–P400 (для грубой и финишной обработки), преобразователь ржавчины на основе ортофосфорной кислоты (концентрация 15–30%) или таннина (для глубоких очагов). При работе с кислотными составами обязательны резиновые перчатки и респиратор – пары вызывают раздражение слизистых, а попадание на кожу провоцирует химические ожоги. Температура окружающей среды должна быть в пределах +15…+25°C: при низких значениях реакция замедляется, при высоких – ускоряется испарение активных компонентов.

Технология включает три ключевых этапа: механическое удаление рыхлого слоя ржавчины до чистого металла (контроль по блеску поверхности), химическая обработка преобразователем (время выдержки – 10–30 минут, в зависимости от состава) и защитное покрытие грунтом (эпоксидным или кислотным) с последующей покраской. Для локальных очагов диаметром до 3 см допустимо использование специальных карандашей-корректоров с цинковым наполнителем, но их эффективность ограничена – через 6–12 месяцев требуется повторная обработка. При глубоких повреждениях единственный надежный метод – вырезка пораженного участка и установка ремонтной вставки с последующей сваркой и антикоррозийной обработкой.

Какие инструменты и материалы понадобятся для удаления ржавчины

Для механического удаления ржавчины потребуются инструменты, способные эффективно счищать коррозию без повреждения металла. Основные из них:

• Проволочные насадки для дрели или болгарки (диаметр 0,3–0,5 мм для тонкого металла, 0,8–1 мм для толстых участков).
• Наждачная бумага с зернистостью P80–P120 для грубой обработки и P320–P400 для финишной шлифовки.
• Шлифовальные круги из оксида алюминия или циркония (для болгарки, 115–125 мм).
• Металлические щётки (ручные или для дрели) с латунной или нержавеющей проволокой.
• Скребок или шпатель из нержавеющей стали для удаления рыхлой ржавчины.

Химические средства ускоряют процесс и растворяют коррозию в труднодоступных местах. Выбирайте составы с ортофосфорной кислотой или преобразователями ржавчины на основе танинов:

• Преобразователь ржавчины (например, «Цинкарь», «Фосфомет», «Kudo») – наносится кистью или распылителем, требует выдержки 15–30 минут.
• Ортофосфорная кислота (30–40% раствор) – эффективна для глубокой коррозии, но требует нейтрализации содовым раствором после применения.
• Удалитель ржавчины на основе щавелевой кислоты (например, «Neomid») – подходит для локальных очагов, безопаснее для ЛКП.
• Обезжириватель (уайт-спирит, антисиликон) – обязателен перед нанесением грунта.

Для защиты обработанных участков и подготовки к покраске нужны расходные материалы, соответствующие технологии ремонта. Без них результат будет недолговечным:

• Эпоксидный или кислотный грунт (например, «Reoflex», «Body 960») – создаёт антикоррозийный барьер, наносится в 2 слоя с межслойной сушкой 10–15 минут.
• Шпатлёвка по металлу (со стекловолокном для глубоких ям, финишная для выравнивания).
• Малярный скотч и плёнка для защиты соседних участков при локальном ремонте.
• Растворитель 646 или 647 для разбавления грунта и краски.
• Респиратор с фильтрами класса А2Р3, перчатки нитриловые и защитные очки – обязательны при работе с кислотами и абразивами.

Дополнительные приспособления упрощают процесс и повышают качество работы. Их наличие зависит от объёма и сложности коррозии:

• Пескоструйный аппарат (с кварцевым песком или стеклянными шариками) – для профессиональной очистки крупных участков.
• Электролизер (самодельный из пластиковой ёмкости, аккумулятора и ортофосфорной кислоты) – удаляет ржавчину с мелких деталей методом электролиза.
• Инфракрасная сушка (например, «Astrohim») – ускоряет полимеризацию грунта и шпатлёвки до 5–10 минут.
• Толщиномер ЛКП (например, «Etari ET-11P») – контролирует глубину удалённого слоя металла и равномерность нанесения материалов.
• Полировальная машинка с пастами (абразивной 3M 09374 и финишной 3M 09376) – для устранения дефектов после покраски.

Как правильно подготовить поверхность кузова перед обработкой

Первым шагом очистите ржавый участок от грязи и жировых отложений. Используйте автомобильный шампунь с pH 7–9 и мягкую губку, чтобы не поцарапать лакокрасочное покрытие. Для удаления битумных пятен и смол подойдет специализированный очиститель на основе алифатических углеводородов (например, «K2 Tar Remover»). После мойки просушите поверхность сжатым воздухом или безворсовой салфеткой, чтобы исключить остаточную влагу, которая ускорит повторное окисление металла.

Следующий этап – механическое удаление ржавчины. Для точечных очагов коррозии используйте наждачную бумагу с зернистостью P80–P120, постепенно переходя к P320–P400 для финишной шлифовки. При глубокой ржавчине эффективен пескоструйный аппарат с мелкодисперсным абразивом (оксид алюминия, 80–120 мкм) или электрическая шлифмашина с лепестковым кругом. Обрабатывайте зону с запасом 2–3 см вокруг очага, чтобы захватить скрытые участки коррозии. После шлифовки обезжирьте поверхность антисиликоновым составом (например, «Novol PREP 8-88») – это удалит микрочастицы и улучшит адгезию последующих материалов.

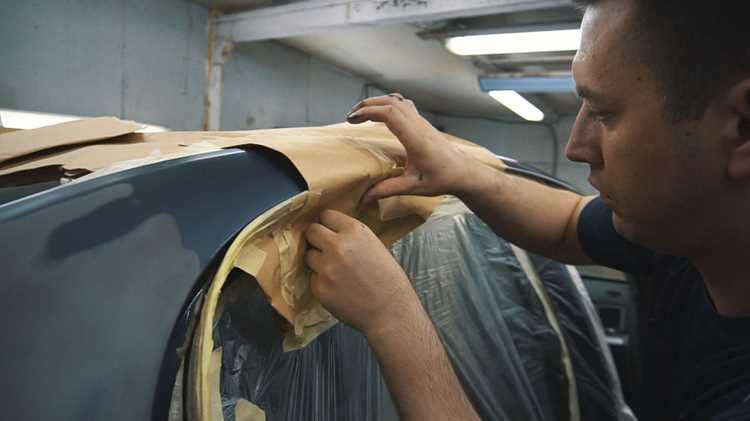

Завершите подготовку защитой прилегающих участков. Закройте неповрежденные зоны малярным скотчем и полиэтиленовой пленкой, оставляя открытым только обрабатываемый сектор. Если ржавчина проникла до металла, нанесите преобразователь ржавчины на основе ортофосфорной кислоты (концентрация 15–30%) и выдержите 10–15 минут до образования серо-черной пленки. Удалите излишки преобразователя чистой ветошью, затем промойте поверхность дистиллированной водой и просушите. Перед грунтованием убедитесь, что температура кузова и окружающей среды находится в диапазоне +15…+25°C – это критично для полимеризации материалов.

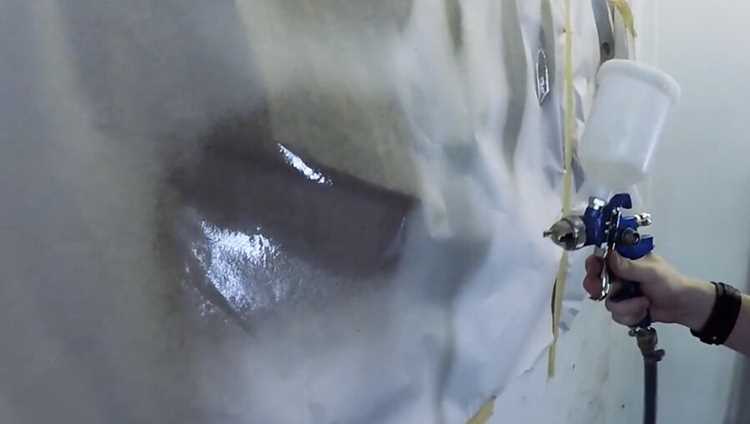

Какие способы удаления ржавчины существуют и как их применять

Механическое удаление ржавчины – самый доступный метод для локальных повреждений. Используют наждачную бумагу (зернистость P80–P320 для грубой обработки, P400–P800 для финишной), металлические щетки или шлифовальные круги на дрели. Начинают с крупного абразива, постепенно уменьшая зернистость, чтобы не повредить металл. После зачистки поверхность обезжиривают уайт-спиритом или ацетоном. Метод эффективен для поверхностной коррозии, но требует физических усилий и не подходит для труднодоступных мест.

Химические преобразователи ржавчины действуют за счет реакции с оксидами железа, превращая их в стабильные соединения. Составы на основе ортофосфорной кислоты (например, «Цинкарь», «Фосфомет») наносят кистью или распылителем на 15–30 минут, затем смывают водой. Преобразователи образуют защитную пленку, но не удаляют глубокую коррозию – их комбинируют с механической зачисткой. При работе обязательны перчатки и респиратор: кислоты агрессивны к коже и дыхательным путям.

Электрохимическое удаление (гальванизация) применяют для глубоких очагов коррозии. Метод основан на электролизе: к кузову подключают анод (+), а катод (-) погружают в раствор электролита (например, кальцинированная сода 50 г/л). При подаче тока 12 В ржавчина восстанавливается до металла. Процесс занимает 2–6 часов, после чего поверхность промывают и сушат. Преимущество – отсутствие механического воздействия на металл, но требуется источник постоянного тока и точный контроль параметров.

Пескоструйная обработка – профессиональный способ для масштабных повреждений. Абразив (песок, стеклянные шарики, оксид алюминия) под давлением 4–8 бар удаляет ржавчину и старую краску, не деформируя металл. Для автомобилей используют мелкозернистые материалы (0,1–0,3 мм), чтобы избежать повреждения кузова. Метод быстрый и эффективный, но требует специального оборудования и защитной камеры – в гаражных условиях не применяется.

Для выбора метода учитывают степень коррозии и доступные инструменты. Сравнение способов:

После удаления ржавчины поверхность защищают грунтовкой (эпоксидной или кислотной) в 2–3 слоя с промежуточной сушкой 10–15 минут. Для долговременной защиты используют антикоррозийные составы (например, «Мовиль» для скрытых полостей, битумные мастики для днища). Наносят их при температуре +15…+25°C и влажности не выше 60%, иначе адгезия снижается. Регулярный осмотр кузова каждые 3–6 месяцев предотвращает повторное появление ржавчины.

Как защитить очищенный металл от повторного появления коррозии

Первым шагом после удаления ржавчины становится обезжиривание поверхности. Используйте растворитель на основе ацетона или уайт-спирита – они удаляют масляные и жировые загрязнения, мешающие адгезии защитных составов. Наносите средство безворсовой салфеткой, протирая металл до полного исчезновения разводов. Остатки растворителя испаряются за 5–10 минут, после чего можно переходить к следующему этапу.

Для временной защиты на 1–3 месяца подойдет преобразователь ржавчины с цинком, например, «Цинкарь» или «Фосфомет». Наносите его кистью или распылителем слоем 50–100 мкм, давая высохнуть 20–30 минут. Преобразователь образует фосфатную пленку, которая блокирует доступ кислорода и влаги, но не заменяет полноценного покрытия. Эффективность сохраняется только при условии последующей обработки грунтом или краской.

Грунтование – обязательный этап для долговременной защиты. Выбирайте эпоксидные грунты (например, Reoflex 2K Epoxy Primer) или кислотные (как Body 960) для черных металлов. Эпоксидные грунты создают водонепроницаемый барьер толщиной 30–50 мкм, кислотные – химически пассивируют металл. Наносите грунт в 2 слоя с межслойной сушкой 10–15 минут при температуре +20°C. Полная полимеризация занимает 6–12 часов.

Для участков, подверженных механическим воздействиям (пороги, арки), используйте антигравийные составы на основе полиуретана или каучука. Наносите их поверх грунта слоем 100–200 мкм с помощью пистолета-распылителя под давлением 3–4 атм. Антигравий сохнет 2–4 часа, образуя эластичное покрытие, устойчивое к сколам и абразивному износу. Примеры продуктов: Novol Gravit 600 или 3M 08891.

Финальное покрытие – краска или лак – должно соответствовать заводскому цвету кузова. Используйте акриловые или алкидные эмали с добавлением ингибиторов коррозии (например, Motip или Vika). Наносите краску в 2–3 слоя с промежуточной сушкой 15–20 минут. Для дополнительной защиты добавьте в последний слой прозрачный лак (2K акриловый или полиуретановый) толщиной 40–60 мкм. Лак увеличивает стойкость к УФ-излучению и химическим реагентам.

Регулярный уход продлевает срок службы покрытия. Мойте автомобиль каждые 2 недели с применением pH-нейтрального шампуня (например, Koch Chemie или Sonax). Раз в 3 месяца наносите воск или керамическое покрытие (как CarPro Cquartz) для создания гидрофобного слоя. Избегайте автомоек с щелочными составами – они разрушают защитную пленку за 5–7 моек.

Для скрытых полостей (лонжероны, пороги) используйте консерванты на масляной основе, например, Tectyl 506 или DINITROL ML. Вводите состав через технологические отверстия с помощью пистолета-распылителя под давлением 2–3 атм. Консервант вытесняет влагу и образует воскообразную пленку, сохраняющую свойства до 3 лет. Повторяйте обработку каждые 2 года или после обнаружения следов коррозии при осмотре.

Какие ошибки чаще всего допускают при самостоятельном ремонте

Первая и самая критичная ошибка – недостаточная подготовка поверхности перед обработкой. Многие ограничиваются удалением видимой ржавчины наждачной бумагой с зернистостью P80–P120, игнорируя необходимость полного снятия окислов до чистого металла. Оставшиеся микрочастицы коррозии продолжают разрушать кузов под слоем грунта или краски, особенно если не использовать преобразователь ржавчины на основе ортофосфорной кислоты. Еще одна распространенная проблема – пренебрежение обезжириванием уайт-спиритом или антисиликоном после шлифовки, что приводит к плохой адгезии материалов и отслоению покрытия уже через 3–6 месяцев.

Неправильный выбор материалов и нарушение технологии нанесения – вторая группа ошибок. Часто используют дешевые аэрозольные грунты без антикоррозийных добавок или наносят их слишком тонким слоем (менее 50 мкм), что не обеспечивает защиты. Другой пример: после преобразователя ржавчины не смывают остатки водой, как требует инструкция, а сразу грунтуют – это вызывает химическую реакцию и вздутие покрытия. Также опасно игнорировать температурный режим: нанесение краски при температуре ниже +15°C или выше +25°C приводит к неравномерному высыханию, шагрени и потере блеска. Особенно критично для двухкомпонентных эмалей, где нарушение пропорций смешивания (например, 4:1 вместо 3:1) делает покрытие хрупким.

Как проверить качество выполненной работы и продлить срок службы кузова

После удаления ржавчины и нанесения защитных покрытий осмотрите обработанные участки при ярком свете под разными углами. Ищите неровности, наплывы грунта или краски, а также пропущенные очаги коррозии. Используйте увеличительное стекло для проверки труднодоступных мест – даже микроскопические поры в покрытии станут источником новой ржавчины. Простучите металл деревянным или пластиковым инструментом: глухой звук указывает на отслоение материала, звонкий – на плотное прилегание.

Проверьте толщину лакокрасочного покрытия (ЛКП) толщиномером. Норма для заводской покраски – 80–150 мкм, для ремонтной – 120–200 мкм. Превышение этих значений говорит о чрезмерном слое шпатлёвки или краски, что снижает прочность покрытия. Если толщиномера нет, проведите тест влажной салфеткой: приложите её к обработанному участку на 5 минут. Появление ржавых пятен на салфетке – признак некачественной подготовки поверхности.

• Проверьте адгезию покрытия методом решётчатого надреза: сделайте 6–8 параллельных надрезов лезвием на расстоянии 1–2 мм друг от друга, затем столько же перпендикулярных. Наклейте скотч и резко оторвите. Если отслоилось более 5% покрытия – работа выполнена некачественно.
• Оцените равномерность блеска: матовые пятна или полосы свидетельствуют о неравномерном нанесении лака или нарушении технологии сушки.
• Погрузите обработанный образец металла (например, вырезанный кусок кузова) в 3%-ный раствор поваренной соли на 24 часа. Появление пузырьков или ржавчины – сигнал о необходимости переделки.

Для продления срока службы кузова нанесите антикоррозийный состав на скрытые полости: пороги, лонжероны, арки колёс. Используйте ML-масла (например, Dinitrol ML) или восковые составы с ингибиторами коррозии. Обрабатывайте эти зоны каждые 2 года – именно там чаще всего начинается незаметная ржавчина. Для днища применяйте битумные мастики с добавлением алюминиевой пудры (толщина слоя – 1–1,5 мм).

Мойте автомобиль не реже раза в 2 недели, используя pH-нейтральные шампуни. После мойки обязательно сушите кузов сжатым воздухом или микрофиброй – оставшаяся влага ускоряет коррозию в 3–5 раз. Зимой удаляйте реагенты с кузова каждые 3–4 дня: хлориды проникают в микротрещины и разрушают металл даже под слоем краски. Наносите защитные полироли на основе карнаубского воска или керамические покрытия (например, Ceramic Pro) – они создают барьер толщиной 0,2–0,5 мкм, отталкивающий воду и грязь.

1. Проводите осмотр кузова каждые 3 месяца, особенно после механических повреждений. Уделяйте внимание стыкам деталей, сварочным швам и кромкам дверей – там коррозия развивается в 2 раза быстрее.
2. Храните автомобиль в гараже с влажностью не выше 60%. При отсутствии гаража используйте чехол из дышащего материала (например, полипропилена) – он снижает конденсацию влаги на 40%.
3. Устанавливайте брызговики и подкрылки из АБС-пластика или полиэтилена – они уменьшают абразивное воздействие песка и гравия на 70%. Регулярно проверяйте их целостность: трещины сводят защиту к нулю.
4. При появлении сколов или царапин обрабатывайте их в течение 24 часов. Используйте карандаши для подкраски (например, Dr.ColorChip) или антикоррозийные грунты в аэрозолях (Motip). Задержка на 3 дня увеличивает риск коррозии на 30%.
