Автомобильные навигаторы сокращают время в пути на 20–30% за счёт оптимизации маршрутов и актуальных данных о пробках. Модели с поддержкой GPS/ГЛОНАСС (например, Garmin DriveSmart 86 или Navitel E707) работают точнее, если правильно настроить подключение. Ошибки при установке снижают точность позиционирования до 15 метров, а неправильное крепление антенны увеличивает время поиска спутников на 40%.
Первый шаг – выбор места для монтажа. Навигатор должен находиться в зоне прямой видимости спутников: на лобовом стекле в 10–15 см от верхней кромки или на приборной панели. Избегайте установки за металлизированными плёнками – они блокируют сигнал на 60–80%. Для крепления используйте штатные кронштейны с вакуумной присоской или магнитные держатели (например, iOttie Easy One Touch 5).
Подключение к питанию требует внимания к напряжению. Большинство навигаторов работают от 12 В, но модели с активными антеннами (как Pioneer AVIC-W8500NEX) потребляют до 2 А. Используйте предохранитель на 3–5 А и кабель с сечением не менее 0,75 мм². При подключении через прикуриватель проверьте полярность: красный провод – «+», чёрный – «–». Для постоянного питания подключитесь напрямую к аккумулятору через реле зажигания, чтобы избежать разряда.
Настройка программного обеспечения начинается с обновления карт. Скачайте последние версии через официальные сайты производителей: для Garmin – Garmin Express, для Navitel – Navitel Navigator Updater. Убедитесь, что прошивка устройства совместима с картами – устаревшие версии (например, Navitel 9.10) не поддерживают новые POI и дорожные развязки. Включите режим «Автомобиль» в настройках GPS для корректного расчёта маршрутов.
Финальный этап – калибровка компаса и датчиков. В меню навигатора найдите пункт «Калибровка» и выполните вращение устройства по трём осям в течение 10–15 секунд. Это устранит ошибки в определении направления движения, особенно в городских условиях с плотной застройкой. Для проверки точности проложите тестовый маршрут длиной 5–10 км и сравните данные навигатора с реальным положением на дороге.
Подключение автомобильного навигатора: пошаговая инструкция
Перед началом установки проверьте комплектацию навигатора. В стандартный набор входят: само устройство, крепление на лобовое стекло или приборную панель, кабель питания с разъёмом прикуривателя (12 В), USB-кабель для подключения к компьютеру, инструкция и иногда карта памяти с предустановленными картами. Если в комплекте нет карты памяти, её потребуется приобрести отдельно – минимальный объём для актуальных карт России и Европы составляет 8 ГБ.
Выберите место для крепления. Оптимальная зона – нижняя часть лобового стекла, в 10–15 см от края панели, чтобы не перекрывать обзор. Избегайте установки напротив датчиков дождя или под прямыми солнечными лучами – перегрев снижает срок службы устройства. Для крепления на панель используйте двусторонний скотч или присоску, предварительно обезжирив поверхность спиртовой салфеткой. Убедитесь, что крепление выдерживает вес навигатора (обычно до 300 г) и не вибрирует на неровностях.
Подключите питание. Вставьте разъём кабеля в гнездо прикуривателя, затем подсоедините штекер к навигатору. Если устройство не включается автоматически, удерживайте кнопку питания 3–5 секунд. Для моделей с аккумулятором (например, Garmin DriveSmart или Navitel E707) зарядите его перед первым использованием – полная зарядка занимает 2–4 часа. Не используйте автомобильные зарядные устройства с током выше 2 А – это может повредить батарею.
Настройте базовые параметры. После включения выберите язык интерфейса (русский) и часовой пояс. Отключите автоматическое обновление времени по GPS – это снижает точность позиционирования в первые минуты работы. В разделе «Настройки дисплея» установите яркость на 70–80% для дневного режима и 30–40% для ночного. Активируйте режим «Автоматическое переключение» – навигатор будет сам менять яркость в зависимости от освещения.
Обновите карты и ПО. Подключите навигатор к компьютеру через USB-кабель. Скачайте последнюю версию ПО с официального сайта производителя (например, Garmin или Navitel). Для обновления карт используйте программы:
- Garmin Express – автоматически проверяет и устанавливает обновления;
- Navitel Navigator Updater – требует ручного выбора регионов;
- ProgDVB – для устройств на базе Windows CE.
Обновление карт занимает от 20 минут до 2 часов в зависимости от объёма данных и скорости интернета.
Настройте маршрутизацию. В меню «Навигация» выберите тип транспорта: «Легковой автомобиль», «Грузовик» или «Мотоцикл» – это влияет на выбор дорог (например, для грузовиков учитываются ограничения по высоте мостов). Укажите предпочтения маршрута:
- Кратчайший путь – экономит топливо, но может проходить через пробки;
- Быстрый путь – учитывает загруженность дорог (требует подключения к интернету);
- Без платных дорог – исключает трассы с оплатой;
- Без грунтовых дорог – актуально для легковых автомобилей.
Сохраните настройки как профиль по умолчанию.
Проверьте работу датчиков. Запустите тестовый маршрут длиной 5–10 км по знакомой местности. Обратите внимание на:
- Точность позиционирования – отклонение не должно превышать 5 м в городе и 15 м на трассе;
- Скорость обновления экрана – задержка более 1 секунды указывает на слабый процессор;
- Голосовые подсказки – проверьте громкость и чёткость произношения;
- Реакцию на повороты – навигатор должен предупреждать за 300–500 м до манёвра.
Если обнаружены ошибки, сбросьте настройки до заводских и повторите настройку. Для устройств с SIM-картой (например, Prestigio GeoVision 5800) убедитесь, что мобильный интернет включён – это улучшает точность пробок и погодных данных.

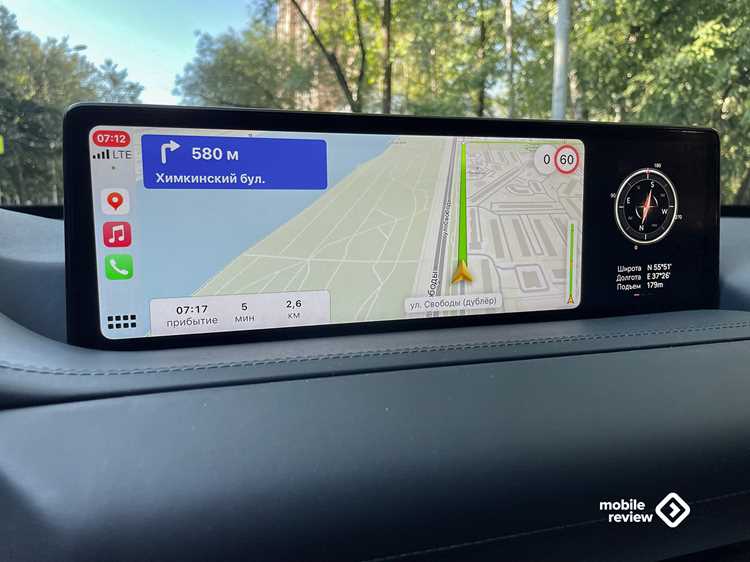

Выбор места установки навигатора в салоне автомобиля
Оптимальное расположение навигатора – зона прямой видимости водителя без необходимости отводить взгляд от дороги. Стандартные варианты: верхняя часть торпедо (на расстоянии 20–30 см от глаз), центральная консоль (между водителем и пассажиром) или на лобовом стекле с помощью крепления-присоски. Учитывайте угол обзора: экран должен быть виден под углом не более 30° от линии взгляда, чтобы минимизировать отвлечение. Избегайте установки вблизи дефлекторов обдува – перепады температур сокращают срок службы устройства.
При монтаже на лобовое стекло проверьте, не перекрывает ли навигатор обзор дорожных знаков или светофоров. Крепление должно фиксироваться на участке стекла, свободном от тонировки или датчиков (например, дождя или света). Для моделей с сенсорным экраном выбирайте положение, где солнечные блики не будут мешать восприятию информации – идеально, если экран будет находиться в тени козырька или под углом к источнику света. В автомобилях с проекционным дисплеем (HUD) навигатор лучше размещать ниже, чтобы избежать наложения изображений.
Если навигатор устанавливается на торпедо или консоль, используйте штатные посадочные места или адаптеры для конкретной модели авто (например, для Toyota RAV4 подойдет крепление на воздуховод, а для Volkswagen Golf – на заглушку над магнитолой). Провода питания и антенны прокладывайте вдоль штатной проводки, избегая острых кромок и подвижных элементов (например, рулевой колонки). Для беспроводных моделей проверьте уровень сигнала GPS в выбранной точке – металлические элементы кузова могут создавать помехи.
Подготовка инструментов и креплений для монтажа
Выбор крепления зависит от модели автомобиля и типа навигатора. Для устройств с диагональю экрана 7 дюймов и более используйте кронштейны с регулируемым углом наклона (например, RAM Mounts или Brodit) – они выдерживают нагрузку до 1,5 кг и фиксируются на воздуховоде или торпедо. В машинах с панорамной крышей избегайте установки на стекло: вибрации от движения будут передаваться на корпус навигатора, снижая точность GPS. Альтернатива – крепление на приборную панель с помощью двустороннего скотча 3M VHB (толщина 1 мм) или металлической пластины с магнитным основанием. Перед фиксацией протестируйте устойчивость крепления на неровностях дороги.
При подключении к бортовой сети через разъем OBD-II или блок предохранителей заранее определите полярность проводов с помощью мультиметра. Красный провод (питание +12 В) подключайте к цепи, которая активна только при включенном зажигании (например, к проводу магнитолы), чтобы избежать разряда аккумулятора. Черный провод (масса) закрепите под болт кузова с чистой металлической поверхностью – окисление контакта приводит к скачкам напряжения и сбоям в работе навигатора. Для защиты от короткого замыкания используйте предохранитель на 2 А, устанавливая его не далее 15 см от точки подключения.
Подключение навигатора к источнику питания через прикуриватель или бортовую сеть
Для подключения через прикуриватель используйте штатный кабель из комплекта навигатора с разъёмом 12 В. Перед установкой убедитесь, что напряжение в бортовой сети автомобиля не превышает 14,5 В – превышение этого значения может вывести устройство из строя. Вставьте штекер в гнездо прикуривателя до щелчка, избегая перекосов, и зафиксируйте провод так, чтобы он не мешал педалям или рычагу КПП. Если навигатор не включается, проверьте предохранитель в адаптере (обычно 2–5 А) или прозвоните кабель мультиметром на наличие обрыва.
Прямое подключение к бортовой сети требует отключения аккумулятора перед началом работ. Подсоедините красный провод навигатора к клемме «+» через предохранитель на 3–5 А (располагайте его не далее 15 см от точки подключения), а чёрный – к надёжной «массе» (например, болту кузова). Изолируйте соединения термоусадочной трубкой или изолентой, избегая контакта с движущимися частями. После сборки проверьте работу навигатора при включённом зажигании – если устройство не реагирует, измерьте напряжение на клеммах разъёма: допустимый диапазон – 11–14 В.
Настройка крепления и регулировка угла обзора экрана
Выберите тип крепления в зависимости от конструкции автомобиля и модели навигатора. Для лобового стекла подходят вакуумные держатели с тремя точками фиксации – они выдерживают вибрации до 120 км/ч. На приборную панель устанавливайте крепления с клеевой основой или магнитные адаптеры, если навигатор весит не более 300 г. Избегайте мест, где экран будет заслоняться солнцем или рулевым колесом: оптимальная зона – нижняя треть лобового стекла или центральная часть торпедо.
Перед фиксацией очистите поверхность спиртовой салфеткой и обезжирьте. Для вакуумных креплений используйте силиконовую смазку на присоске – это увеличивает срок службы фиксации на 40%. При установке на клеевую площадку прижмите крепление на 30 секунд с усилием 5 кг, чтобы обеспечить максимальное сцепление. Не снимайте защитную пленку с клеевого слоя до окончательного выбора позиции.
Отрегулируйте шарнирное соединение так, чтобы экран находился на расстоянии 30–50 см от глаз водителя. Угол наклона должен составлять 15–25° от вертикали: при меньшем значении увеличивается бликование, при большем – искажается перспектива карты. Проверьте видимость экрана в солнечных очках с поляризацией – некоторые модели навигаторов (например, Garmin DriveSmart 86) имеют антибликовое покрытие, но требуют дополнительной корректировки яркости.
| Тип автомобиля | Высота установки (от пола) | Угол наклона экрана | Расстояние до глаз |
|---|---|---|---|
| Седан | 90–110 см | 18–22° | 40–50 см |
| Кроссовер/SUV | 100–120 см | 15–20° | 45–55 см |
| Грузовик/фургон | 130–150 см | 20–25° | 50–60 см |
Закрепите кабель питания вдоль штатных каналов автомобиля, используя пластиковые хомуты или силиконовые держатели. Избегайте перегибов провода под углом менее 90° – это приводит к перегреву и снижению срока службы. Для навигаторов с беспроводной зарядкой (например, TomTom Go Expert) проверьте совместимость с автомобильным держателем: мощность передатчика должна быть не менее 15 Вт.
После установки протестируйте крепление на разных скоростях. На 60 км/ч допустима вибрация экрана не более 0,5 мм, на 100 км/ч – до 1 мм. Если амплитуда превышает значения, подтяните фиксирующие винты или замените крепление на модель с демпфирующими вставками. Для проверки используйте приложение «Vibration Meter» на смартфоне, закрепленном рядом с навигатором.
Настройте яркость экрана в зависимости от времени суток. Днем установите 80–100% (но не более 400 кд/м² для OLED-дисплеев), ночью – 30–50%. В моделях с автоматической регулировкой (например, Pioneer AVIC-W8500NEX) откалибруйте датчик освещенности, направив его на дорогу, а не на салон. Отключите анимацию интерфейса – это снижает задержку отклика на 150–200 мс.
Периодически проверяйте надежность крепления: раз в месяц подтягивайте винты и очищайте присоски от пыли. При появлении трещин на клеевом слое замените площадку – потеря фиксации на скорости 90 км/ч увеличивает риск повреждения навигатора в 3,5 раза. Для магнитных креплений используйте только оригинальные адаптеры: сторонние аналоги могут иметь слабое сцепление (менее 2 кг) и не выдерживают длительных нагрузок.
Установка и обновление картографических данных на устройстве
Большинство автомобильных навигаторов поддерживают загрузку карт через фирменное ПО производителя. Например, для устройств Garmin используется программа Garmin Express, для Navitel – Navitel Navigator Updater. Установите соответствующее приложение на компьютер, подключите навигатор через USB-кабель и следуйте инструкциям на экране. Обновления часто весят от 500 МБ до 2 ГБ, поэтому используйте стабильное интернет-соединение.
Перед установкой проверьте совместимость карт с вашей моделью. На сайте производителя указаны поддерживаемые регионы и версии прошивки. Например, карты Европы для Garmin DriveSmart 65 не подойдут для Garmin dezl 580. Если устройство не распознает данные, обновите прошивку через то же ПО. Без актуальной версии ПО карты могут не загружаться или работать с ошибками.
- Скачайте карты только с официальных источников. Сторонние ресурсы часто содержат устаревшие или модифицированные версии, что приводит к сбоям в работе навигатора.
- Освободите не менее 20% свободного места на внутренней памяти или microSD-карте. Недостаток пространства прерывает установку и повреждает файлы.
- Отключите антивирус на время загрузки. Некоторые программы блокируют запись системных файлов карт.
Для ручной установки карт скопируйте файлы формата .img (Garmin), .nm7 (Navitel) или .fbl (HERE) в папку Map или NavitelContent/Maps на устройстве. После перезагрузки навигатор автоматически индексирует данные. Если карты не отображаются, удалите старые файлы и повторите процесс. Не смешивайте версии карт одного региона – это вызывает конфликты.
Обновляйте карты не реже одного раза в квартал. Производители выпускают патчи с исправлениями дорожной сети, новых развязок и ограничений. Например, Navitel публикует обновления каждые 2–3 месяца, Garmin – ежемесячно для платных подписок. Подписка на обновления стоит от 1 500 до 5 000 рублей в год, но бесплатные альтернативы (OpenStreetMap) требуют ручной настройки и не гарантируют точность.
При проблемах с обновлением выполните сброс настроек навигатора к заводским. Для этого зайдите в меню Настройки → Система → Сброс. После процедуры повторно подключите устройство к ПО и загрузите карты. Если ошибки сохраняются, обратитесь в поддержку производителя с логами ошибок – они формируются в папке Diagnostics или Logs на устройстве.
