Водород как топливо для ДВС – не новая идея, но её реализация требует точных расчётов и модификаций. Стандартный бензиновый или дизельный двигатель не рассчитан на работу с водородом из-за его физико-химических свойств: температура горения (2000–2500°C), скорость распространения пламени (в 7–8 раз выше, чем у бензина) и низкая энергия воспламенения (0,02 мДж против 0,24 мДж у бензина). Эти параметры приводят к преждевременному износу деталей, детонации и обратным вспышкам во впускной коллектор. Без структурных изменений КПД двигателя на водороде не превысит 25–30%, что на 10–15% ниже, чем на бензине.
Первый шаг – выбор двигателя. Оптимальны агрегаты с низкой степенью сжатия (8:1–10:1), так как водород детонирует при сжатии выше 12:1. Подходят атмосферные моторы с чугунным блоком цилиндров (например, Toyota 2JZ-GE, Nissan RB26DETT) – их стенки толще и лучше сопротивляются высоким температурам. Алюминиевые блоки с гильзами менее надёжны: при длительной работе на водороде возможны микротрещины из-за термических нагрузок. Турбированные двигатели требуют снижения давления наддува до 0,5–0,7 бар, иначе риск детонации возрастает втрое.
Система подачи водорода должна исключать утечки и обеспечивать точное дозирование. Для впрыска используют форсунки с рабочим давлением 3–5 бар (например, Bosch HDEV5 или специальные водородные инжекторы от Westport). Впускной коллектор модифицируют, устанавливая обратные клапаны на каждом цилиндре, чтобы предотвратить обратные вспышки. Топливная рампа изготавливается из нержавеющей стали AISI 316L – она устойчива к водородному охрупчиванию. Баллон для хранения водорода (тип IV, композитный) должен соответствовать стандарту ISO 19881 и выдерживать давление 700 бар.
Зажигание требует адаптации: стандартные свечи не выдерживают температурных нагрузок. Подходят иридиевые или платиновые свечи с зазором 0,6–0,8 мм (например, NGK IFR7H-11 или Denso IW20). Катушки зажигания заменяют на модели с повышенным напряжением (30–40 кВ), так как водород-воздушная смесь воспламеняется при более высоком напряжении, чем бензиновая. Угол опережения зажигания сдвигают на 5–10° раньше ВМТ, чтобы компенсировать высокую скорость горения водорода.

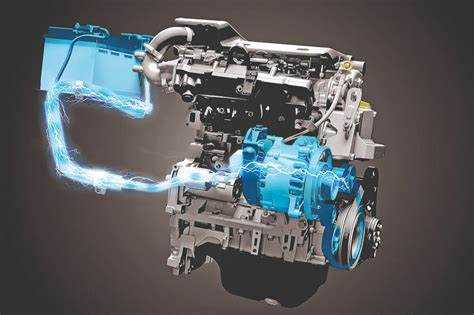

Система охлаждения и смазки нуждается в доработке. Водородное топливо не образует масляной плёнки на стенках цилиндров, поэтому масло должно иметь высокое содержание противоизносных присадок (класс API SN/CF или выше). Радиатор увеличивают на 20–30%, а термостат настраивают на открытие при 75–80°C. Выхлопная система изготавливается из нержавеющей стали с толщиной стенки не менее 1,5 мм – водород при сгорании образует водяной пар, который при конденсации вызывает коррозию.
Электроника – ключевой элемент перевода. Стандартный ЭБУ не рассчитан на водород: требуется перепрошивка или установка специализированного контроллера (например, Megasquirt MS3Pro или AEM Infinity). Датчик кислорода заменяют на широкополосный (Bosch LSU 4.9), а датчик детонации – на модель с расширенным диапазоном частот (например, Continental KS-4). Для контроля утечек водорода устанавливают датчики концентрации (например, Figaro TGS2611) во впускном коллекторе и подкапотном пространстве.
Выбор подходящего двигателя для конверсии на водородное топливо
Материал блока цилиндров критичен. Чугунные блоки предпочтительнее алюминиевых: водород вызывает водородное охрупчивание, особенно при высоких температурах. Если выбор падает на алюминий, проверьте наличие анодированного покрытия или специальных сплавов (например, A356 с добавками кремния). Избегайте двигателей с гильзами из незащищенного алюминия.
Система зажигания должна поддерживать высокоэнергетические катушки (минимум 50 мДж на искру) и свечи с иридиевыми или платиновыми электродами. Водород требует более высокого напряжения пробоя (до 40 кВ), чем бензин. Двигатели с индивидуальными катушками на цилиндр (например, Toyota 2GR-FKS) адаптируются легче, чем системы с одной катушкой и распределителем.
Топливная система исходного двигателя не имеет значения – её полностью заменяют. Однако важна конструкция впускного коллектора. Двигатели с непосредственным впрыском (GDI) предпочтительнее: они позволяют точнее дозировать водород и снижают риск обратных вспышек. Примеры подходящих моделей: BMW N55, Mazda Skyactiv-G, Volkswagen EA888 Gen.3.
Объем и конфигурация цилиндров влияют на стабильность горения. Рядные 4-цилиндровые двигатели (1,6–2,5 л) проще в настройке, чем V6 или V8, из-за равномерного распределения водорода. Турбированные версии требуют снижения давления наддува на 30–40% для предотвращения детонации. Атмосферные двигатели (например, Honda K24, Subaru EJ25) – оптимальный старт для конверсии.
Система охлаждения должна выдерживать повышенные тепловые нагрузки. Водород горит быстрее бензина, увеличивая температуру выхлопа на 150–200°C. Проверьте производительность радиатора и термостат: минимальный рекомендуемый расход охлаждающей жидкости – 120 л/мин для двигателей до 2,5 л. Двигатели с жидкостным охлаждением головки (например, Porsche 911 M96) предпочтительнее воздушных систем.
Электроника управления – ключевой фактор. Двигатели с CAN-шиной и открытыми протоколами (OBD-II) упрощают интеграцию контроллеров водородного впрыска. Избегайте агрегатов с жестко запрограммированными ЭБУ (например, ранние BMW M54), требующими перепрошивки или замены блока управления. Подходящие варианты: Ford EcoBoost, Hyundai Theta II, Mercedes M274.
Ресурс и доступность запчастей сокращают затраты на конверсию. Двигатели с широкой сетью поставщиков комплектующих (например, Toyota 2JZ, Nissan SR20, Volkswagen 1.8T) позволяют быстро заменить изношенные детали. Избегайте редких или экзотических моделей (например, роторные Mazda RX-8, Ferrari F136), где стоимость ремонта превысит экономию от перехода на водород.
Необходимые инструменты и материалы для переоборудования ДВС
Для перевода двигателя на водород потребуется набор специализированных инструментов, адаптированных под работу с высоким давлением и коррозионно-активными средами. Базовый комплект включает динамометрический ключ с диапазоном 20–200 Н·м для точной затяжки соединений топливной системы, манометры с пределом измерения до 35 МПа для контроля давления в магистралях и редукторе. Обязательны труборезы для нержавеющей стали с твердосплавными роликами – стандартные инструменты не подойдут из-за повышенной прочности водородных трубопроводов.
Топливная система требует компонентов, устойчивых к водородному охрупчиванию. Используйте баллоны типа IV с полимерно-композитной оболочкой и рабочим давлением 70 МПа, сертифицированные по стандарту ISO 19881. Редуктор должен быть двухступенчатым с алюминиевым корпусом и мембранами из нержавеющей стали AISI 316L, рассчитанными на снижение давления с 70 до 0,5–1,0 МПа. Для инжекторов выбирайте форсунки с электромагнитным приводом и уплотнениями из PTFE или витона, так как резиновые аналоги разрушаются под воздействием водорода.
Система зажигания модифицируется под работу с обедненными смесями. Свечи зажигания должны иметь иридиевые или платиновые электроды с зазором 0,6–0,8 мм и керамическим изолятором из оксида алюминия для предотвращения пробоя при высоких температурах. Катушки зажигания выбирайте с повышенной энергией разряда (не менее 100 мДж) и защитой от обратных токов, так как водород воспламеняется при меньшей энергии искры, чем бензин.
Для монтажа топливных магистралей используйте трубки из нержавеющей стали AISI 316Ti с толщиной стенки не менее 1,5 мм и фитинги с двойным уплотнением (металл-металл + PTFE). Избегайте пайки – соединения выполняйте аргонодуговой сваркой или обжимными фитингами Swagelok. Для проверки герметичности применяйте гелиевый течеискатель с чувствительностью не хуже 10⁻⁶ мбар·л/с, так как водород проникает через микротрещины, не обнаруживаемые мыльным раствором.
Электронный блок управления (ЭБУ) должен поддерживать карты топливоподачи для водорода с возможностью корректировки времени впрыска в диапазоне 0,5–5 мс и адаптацией к изменяемому октановому числу смеси. Подойдут специализированные контроллеры, такие как AEM Infinity или Motec M1, либо перепрошитые заводские ЭБУ с калибровками для водорода. Датчик кислорода замените на широкополосный (например, Bosch LSU 4.9) с диапазоном измерения λ от 0,65 до 1,6 для точного контроля состава смеси.
Система вентиляции картера и топливного бака требует установки водородных датчиков с порогом срабатывания 1% концентрации (например, Figaro TGS6812) и электромагнитных клапанов аварийного сброса давления. Для предотвращения обратного распространения пламени в топливопроводе установите пламегасители с пористой металлокерамической вставкой (размер пор 10–20 мкм) перед каждым инжектором. Выхлопная система модифицируется под установку каталитического нейтрализатора с платино-палладиевым покрытием, так как водородное топливо образует больше оксидов азота при высоких температурах сгорания.
Работа с водородом требует средств индивидуальной защиты: антистатическую одежду из хлопка или полиэстера с углеродным волокном, перчатки из нитрила или неопрена с толщиной не менее 0,4 мм и защитные очки с боковыми экранами. Для тушения возгораний используйте порошковые огнетушители класса D (например, на основе хлорида натрия) или углекислотные – вода и пена неэффективны против водородного пламени. Рабочее место должно быть оборудовано принудительной вентиляцией с кратностью воздухообмена не менее 10 и заземлением всех металлических поверхностей для отвода статического электричества.
Дополнительные материалы включают термостойкий герметик Loctite 574 для уплотнения резьбовых соединений, смазку Krytox 240AC для подвижных частей редуктора и инжекторов, а также изоляционную ленту Kapton для защиты электрических контактов от короткого замыкания. Для калибровки системы потребуется газоанализатор с возможностью измерения концентрации водорода, кислорода и оксидов азота (например, Testo 350) и осциллограф с токовым пробником для диагностики работы форсунок и катушек зажигания.
Модификация системы подачи топлива под водородные форсунки
Замена бензиновых или дизельных форсунок на водородные требует переработки топливной магистрали с учетом физико-химических свойств H₂. Водород обладает в 14 раз меньшей плотностью и в 8 раз большей скоростью горения, чем бензин, что диктует необходимость увеличения проходного сечения форсунок на 30–50% при сохранении давления подачи в диапазоне 3–10 бар. Используйте форсунки с электромагнитным или пьезоэлектрическим приводом, адаптированные под низкую вязкость водорода, например, модели Bosch HDEV5 или Delphi H2.
Топливная рампа должна быть изготовлена из нержавеющей стали AISI 316L или титана Grade 2 для предотвращения водородного охрупчивания. Внутренний диаметр рампы увеличивают до 8–12 мм, а количество точек крепления форсунок рассчитывают исходя из цилиндровой мощности: 1 форсунка на 50–70 кВт. Уплотнительные кольца заменяют на фторкаучуковые (FKM) или перфторэластомерные (FFKM) с рабочей температурой до 200°C, так как стандартные резиновые уплотнители деградируют под воздействием H₂.
Система подачи водорода требует установки обратного клапана с минимальным гистерезисом (менее 0,1 бар) для предотвращения обратного потока газа в магистраль. Рекомендуется применять клапаны с металлическим седлом, например, Swagelok SS-4C-1 или Parker H2 Series, рассчитанные на давление до 350 бар. Монтаж клапана выполняют на расстоянии не более 150 мм от форсунок, чтобы минимизировать объем газа в магистрали и снизить риск детонации.
Для точного дозирования водорода контроллер топливоподачи перепрошивают с учетом стехиометрического соотношения H₂/воздух 34:1 (по массе). Используйте широкополосные датчики кислорода (например, Bosch LSU 5.2) с диапазоном измерения λ от 0,65 до 1,3, так как стандартные узкополосные датчики не обеспечивают необходимой точности. Калибровку форсунок проводят на стенде с имитацией давления водорода, добиваясь линейности подачи в диапазоне 0,5–5 мс.
Топливные шланги заменяют на армированные полиамидом (PA12) или политетрафторэтиленом (PTFE) с внутренним слоем из перфторированного полимера, устойчивого к диффузии H₂. Минимальный радиус изгиба шлангов – 5 диаметров, а рабочее давление должно превышать максимальное давление в системе на 20–30%. Крепежные хомуты выбирают из нержавеющей стали с антикоррозийным покрытием, так как стандартные стальные хомуты подвержены коррозии под воздействием конденсата, образующегося при охлаждении водорода.
Водородные форсунки монтируют под углом 15–20° к оси впускного канала для оптимизации смесеобразования. Расстояние от сопла форсунки до впускного клапана не должно превышать 100 мм, чтобы избежать расслоения смеси. При установке форсунок в головку блока цилиндров используют термостойкие прокладки из графитонаполненного композита (например, Graflex) для компенсации теплового расширения и предотвращения утечек.
После сборки систему опрессовывают азотом под давлением 1,5 от рабочего с выдержкой 30 минут. Утечки проверяют с помощью гелиевого течеискателя с чувствительностью не менее 1×10⁻⁶ мбар·л/с. Перед первым запуском двигателя проводят продувку системы водородом в течение 2–3 минут для удаления остатков воздуха и азота, после чего выполняют холодную прокрутку стартером без подачи искры для проверки герметичности и равномерности распределения газа по цилиндрам.
