Как переключаются передачи на автомате

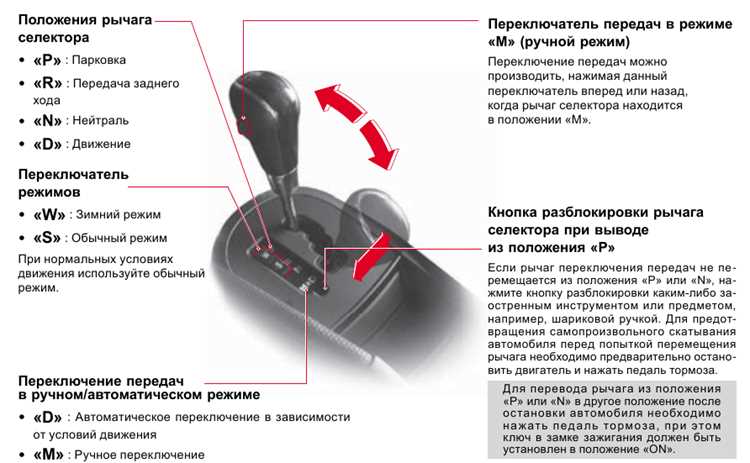

Автоматическая коробка передач (АКПП) – это гидромеханический агрегат, где выбор передачи происходит без участия водителя. В основе лежит гидротрансформатор, планетарные ряды и система управления с электронным блоком. Гидротрансформатор заменяет сцепление, передавая крутящий момент от двигателя к коробке за счет масла под давлением. Его работа зависит от частоты вращения коленвала и нагрузки на двигатель, что определяет момент переключения.

Планетарные механизмы – ключевой элемент АКПП. Они состоят из солнечной шестерни, сателлитов, коронной шестерни и водила. Передаточное отношение меняется за счет блокировки или разблокировки отдельных элементов с помощью фрикционных муфт и тормозных лент. Например, в 6-ступенчатой коробке ZF 6HP21 используется три планетарных ряда, что позволяет реализовать широкий диапазон передаточных чисел – от 4,17 на первой до 0,69 на шестой передаче.

Электронный блок управления (ЭБУ) анализирует данные с датчиков: положения дроссельной заслонки, скорости автомобиля, оборотов двигателя и температуры масла. На основе этих параметров он формирует сигналы для соленоидов, регулирующих давление масла в гидроблоке. Современные адаптивные АКПП, как в Toyota A960E, способны подстраиваться под стиль вождения, изменяя моменты переключений. Например, при резком нажатии на педаль газа коробка удерживает пониженную передачу дольше, обеспечивая динамичный разгон.

Переключение передач в АКПП происходит за 0,2–0,5 секунды. В этот момент гидротрансформатор частично размыкается, снижая нагрузку на планетарные ряды, а соленоиды перераспределяют давление масла для плавного зацепления фрикционов. В коробках с двойным сцеплением, как DSG от Volkswagen, процесс занимает всего 8 миллисекунд благодаря предварительному выбору следующей передачи. Однако такие системы требуют более частой замены масла – каждые 40–60 тысяч километров, в отличие от классических АКПП, где интервал составляет 60–80 тысяч.

Для продления ресурса АКПП рекомендуется избегать резких ускорений с места, особенно при холодном масле. Температура рабочей жидкости должна быть не ниже 60°C – при низких значениях вязкость масла увеличивается, что приводит к повышенному износу фрикционов. Также важно следить за уровнем масла: его недостаток вызывает падение давления, а избыток – вспенивание и перегрев. В коробках с щупом проверку проводят на заведенном двигателе в положении «P», а в бесщуповых – через диагностический разъем с помощью сканера.

Какие основные компоненты участвуют в переключении передач

Гидротрансформатор – ключевой элемент, заменяющий сцепление в механических коробках. Он передает крутящий момент от двигателя к трансмиссии за счет циркуляции трансмиссионной жидкости между насосным и турбинным колесами. При низких оборотах жидкость создает гидравлическое сцепление, а при увеличении нагрузки – блокируется муфтой, обеспечивая прямую передачу мощности. Эффективность работы зависит от чистоты и уровня жидкости: загрязнение свыше 0,1% металлических частиц ускоряет износ подшипников на 30–40%.

Планетарные ряды – основа переключения передач в автоматической коробке. Каждый ряд состоит из солнечной шестерни, сателлитов, водила и эпицикла, комбинации которых формируют разные передаточные числа. Например, в 6-ступенчатой коробке ZF 6HP21 используется три планетарных ряда, обеспечивающих диапазон передаточных чисел от 4,17 до 0,69. Для плавного переключения критична точность изготовления зубьев: допуск на профиль не должен превышать 0,01 мм.

Гидроблок (клапанная плита) управляет потоками трансмиссионной жидкости, направляя ее к исполнительным механизмам. В современных коробках он содержит до 20 соленоидов, каждый из которых регулирует давление с точностью до 0,05 бар. Соленоиды типа PWM (широтно-импульсная модуляция) позволяют изменять давление до 100 раз в секунду, что необходимо для быстрого и мягкого переключения. Засорение каналов гидроблока частицами размером более 10 микрон приводит к задержкам переключений на 0,3–0,5 секунды.

Фрикционные муфты и тормоза отвечают за включение и фиксацию элементов планетарных рядов. Каждая муфта состоит из 5–10 стальных и фрикционных дисков, пропитанных специальным составом на основе целлюлозы или углеродного волокна. Коэффициент трения материала должен оставаться стабильным в диапазоне температур от –40°C до +200°C. Износ фрикционов на 0,2 мм снижает усилие сжатия на 15–20%, что вызывает пробуксовку и перегрев коробки.

Датчики скорости входного и выходного валов передают данные в блок управления с частотой до 1000 Гц. Датчики Холла обеспечивают точность измерения ±0,1%, что критично для синхронизации переключений. Например, в коробке Aisin TF-80SC задержка сигнала на 5 мс приводит к «проскакиванию» передачи. При выходе датчика из строя коробка переходит в аварийный режим с ограничением до 3-й передачи.

Электронный блок управления (TCU) обрабатывает сигналы от датчиков и формирует команды для соленоидов. Современные TCU используют алгоритмы адаптивного обучения, корректирующие моменты переключений на основе стиля вождения. Например, система Mercedes 7G-Tronic учитывает до 50 параметров, включая угол открытия дросселя и продольное ускорение. Перепрошивка TCU может изменить точки переключений на 10–15%, но требует калибровки на динамометрическом стенде.

Масляный насос создает рабочее давление в системе, необходимое для срабатывания фрикционов и гидротрансформатора. В большинстве коробок используется шестеренчатый насос с производительностью 15–25 л/мин при 1000 об/мин. Давление в магистрали должно поддерживаться на уровне 5–12 бар в зависимости от режима. Падение давления на 1 бар увеличивает время переключения на 0,1–0,2 секунды. Износ насоса на 0,05 мм по диаметру снижает производительность на 8–12%.

Аккумуляторы давления сглаживают пиковые нагрузки при переключениях, предотвращая рывки. Каждый аккумулятор представляет собой поршень с пружиной, настроенной на определенное усилие. Например, в коробке Toyota U660E используется три аккумулятора с жесткостью пружин 20, 30 и 40 Н/мм. Неисправность аккумулятора приводит к «ударам» при переключениях с 1-й на 2-ю передачу. Замена пружин требует подбора по каталогу с учетом VIN-кода автомобиля.

Как гидротрансформатор передает крутящий момент от двигателя к коробке

Ключевая особенность гидротрансформатора – способность увеличивать крутящий момент за счет статора, расположенного между насосом и турбиной. Статор, закрепленный на обгонной муфте, перенаправляет поток жидкости, возвращая его на насосное колесо под оптимальным углом. Это позволяет повысить момент на выходе до 2–2,5 раз при низких оборотах двигателя, что критично для трогания с места. Например, в гидротрансформаторах ZF 6HP21 коэффициент трансформации достигает 2,3 при 1000 об/мин.

• Насосное колесо: создает поток жидкости, потребляя мощность двигателя.
• Турбинное колесо: преобразует кинетическую энергию жидкости в механическую работу.
• Статор: изменяет направление потока, увеличивая эффективность передачи момента.

При достижении определенной скорости (обычно 60–80% от максимальных оборотов двигателя) гидротрансформатор переходит в режим гидромуфты. В этом режиме статор начинает свободно вращаться, исключая эффект увеличения момента, а передача энергии происходит напрямую через жидкость. Для снижения потерь на пробуксовку современные гидротрансформаторы оснащаются блокировочной муфтой, которая механически соединяет насос и турбину при скоростях выше 40–60 км/ч. Это сокращает расход топлива на 5–10% и предотвращает перегрев ATF.

Обслуживание гидротрансформатора требует внимания к состоянию рабочей жидкости. Загрязнение ATF продуктами износа фрикционов или металлической стружкой приводит к снижению эффективности и повреждению лопаток. Рекомендуется менять жидкость каждые 60–80 тыс. км, используя оригинальные масла с допусками производителя (например, Dexron VI для GM или Toyota WS). При появлении вибраций на холостом ходу или рывков при разгоне необходимо проверить гидротрансформатор на наличие деформаций или разрушения обгонной муфты статора.

Почему планетарные ряды определяют выбор передаточного числа

Передаточное число в планетарном ряду рассчитывается по формуле:

i = (Zк + Zс) / Zс, где Zк – число зубьев коронной шестерни, Zс – солнечной. Для типичного ряда с Zк = 72 и Zс = 24 передаточное число составит 4,0. Однако при фиксации водила и вращении коронной шестерни формула меняется на i = Zк / (Zк + Zс), что даёт значение 0,75. Эти расчёты показывают, как один ряд обеспечивает разные режимы работы.

В современных АКПП используется комбинация из 2–4 планетарных рядов, что позволяет получать до 10 передач. Например, в 8-ступенчатой коробке ZF 8HP применяются четыре ряда, взаимодействующих через муфты и тормоза. Ниже приведена таблица передаточных чисел для этой коробки:

Ключевое преимущество планетарных рядов – возможность переключения без потери тяги. В отличие от механических коробок, где синхронизаторы разрывают поток мощности, в АКПП муфты и тормоза перераспределяют нагрузку между элементами ряда мгновенно. Это снижает износ и повышает комфорт. Например, при переходе с 1-й на 2-ю передачу в ZF 8HP гидравлический блок активирует тормоз водила второго ряда, одновременно отпуская тормоз солнечной первого ряда.

Выбор передаточного числа зависит от нагрузки на двигатель и скорости автомобиля. ЭБУ коробки анализирует данные с датчиков (обороты двигателя, положение дросселя, скорость) и выбирает оптимальный ряд. При разгоне на низких оборотах активируются ряды с высоким передаточным числом (например, 4,71 на 1-й передаче), а при крейсерской скорости – с низким (0,67 на 8-й). Неправильная работа одного из рядов (например, износ сателлитов) приводит к рывкам или пробуксовке, что требует диагностики с помощью сканера и проверки давления в гидросистеме.

Для продления ресурса планетарных рядов рекомендуется менять масло в АКПП каждые 60–80 тыс. км, использовать жидкости, соответствующие спецификации производителя (например, ZF Lifeguard 8 для 8HP), и избегать агрессивного стиля вождения. При появлении посторонних шумов или задержек при переключении необходимо проверить состояние подшипников сателлитов и фрикционных дисков муфт – их износ напрямую влияет на точность выбора передаточного числа.

Как гидравлическая система управляет сцеплением и тормозами в коробке

Сцепление в АКПП реализовано через пакеты фрикционов – набор металлических и композитных дисков, сжимаемых гидравлическим поршнем. Давление ATF в цилиндре поршня достигает 15–25 бар, что обеспечивает силу прижатия до 5000 Н. Для плавного включения используется модуляция давления: соленоид постепенно увеличивает усилие, предотвращая рывки. В современных коробках (например, ZF 8HP) применяются мультиплексные соленоиды, способные управлять несколькими фрикционами одновременно.

Тормозные ленты или фрикционные тормоза блокируют элементы планетарного ряда, фиксируя шестерни. Гидравлический сервопривод ленты развивает усилие до 3000 Н при давлении 20 бар. В отличие от сцеплений, тормоза требуют мгновенного срабатывания – время активации не превышает 0,15 с. Для этого в системе предусмотрены аккумуляторы давления – пружинные или гидравлические резервуары, компенсирующие задержки при переключении.

Ключевой параметр – вязкость ATF. При температуре ниже -20°C вязкость масла увеличивается в 10 раз, что замедляет реакцию системы. Производители используют жидкости с индексом вязкости не менее 160 (например, Dexron VI) и термостабилизирующие присадки. В коробках с «холодным» запуском (например, Toyota U660E) гидроблок оснащен подогревателем, сокращающим время прогрева на 30%.

Утечки в гидравлическом контуре – основная причина отказов. Даже микротрещина в канале диаметром 0,3 мм приводит к падению давления на 30% и проскальзыванию фрикционов. Диагностика включает проверку давления на контрольных портах (норма – 4–6 бар на холостом ходу) и анализ кодов ошибок (P0740–P0744 для сцеплений, P0780–P0785 для тормозов). При ремонте гидроблока рекомендуется заменять все уплотнительные кольца из фторкаучука (Viton), так как они теряют эластичность после 100 000 км.

В адаптивных АКПП гидравлическая система корректирует давление в зависимости от износа фрикционов. Датчики оборотов входного и выходного валов фиксируют проскальзывание, и ЭБУ увеличивает давление на 0,5–1 бар. В коробках с «обучаемым» алгоритмом (например, Aisin TG-81SC) после замены ATF требуется процедура сброса адаптаций через диагностический сканер, иначе система будет работать с завышенным давлением, ускоряя износ.

Для снижения гидравлических потерь в современных коробках применяют насосы переменной производительности. В отличие от традиционных шестеренчатых насосов, они регулируют подачу жидкости в зависимости от нагрузки, снижая потребление энергии на 15–20%. Например, в Mercedes 9G-Tronic используется двухступенчатый насос с электроприводом, который отключается при движении накатом, экономя до 0,5 л топлива на 100 км.

Обслуживание гидравлической системы требует строгого соблюдения регламента. Замена ATF каждые 60 000 км (или 40 000 км для тяжелых условий) предотвращает образование отложений в каналах гидроблока. Фильтр грубой очистки (сетчатый, 100–150 мкм) задерживает продукты износа, но не защищает от мелких частиц – для этого в некоторых коробках (например, Honda ZF6) установлен дополнительный магнитный фильтр. При промывке системы рекомендуется использовать установки с принудительной циркуляцией, так как простое слив-залив удаляет не более 40% старой жидкости.

Какую роль играет электронный блок управления в переключении передач

Современные ЭБУ интегрированы с системами стабилизации и круиз-контролем, что позволяет корректировать переключения в реальном времени. При активации режима Sport блок пересчитывает точки переключения, смещая их в зону более высоких оборотов – до 500–800 об/мин выше стандартных значений. В режиме Eco, напротив, ЭБУ стремится удерживать двигатель в диапазоне 1200–2000 об/мин, снижая расход топлива на 8–12% за счет ранних переключений. Для этого используются карты переключений, хранящиеся в энергонезависимой памяти блока.

При неисправности датчиков (например, датчика скорости или положения селектора) ЭБУ переходит в аварийный режим, ограничивая коробку одной или двумя передачами. Это защищает трансмиссию от механических повреждений, но требует немедленной диагностики. Ошибки в работе ЭБУ часто проявляются кодом P0700 в бортовом компьютере, который указывает на сбои в системе управления трансмиссией. Для проверки используют сканеры типа Launch X431 или Autel MaxiSys, считывающие данные с CAN-шины автомобиля.

Обновление программного обеспечения ЭБУ может улучшить динамику переключений на 15–20%. Производители, такие как ZF или Aisin, регулярно выпускают прошивки, оптимизирующие алгоритмы под новые условия эксплуатации. Например, для коробок 8HP (BMW, Audi) обновление версии ПО с 001 до 003 устраняет задержки при переключении с 1-й на 2-ю передачу на холодную. Установка прошивки требует подключения к диагностическому разъему OBD-II и занимает 20–40 минут, но должна выполняться только сертифицированными специалистами.
