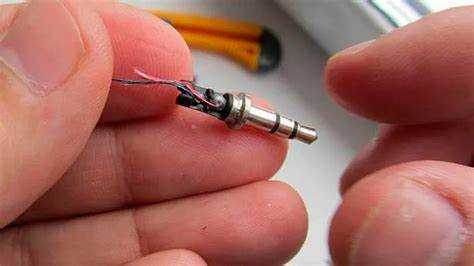

Как паять тонкие провода наушников с ниткой

Провода в наушниках имеют диаметр от 0,08 до 0,2 мм – это в 3–5 раз тоньше человеческого волоса. При пайке такие жилы мгновенно перегреваются, теряют изоляцию и ломаются. Нитка здесь не декоративный элемент, а функциональная защита: она компенсирует механические нагрузки и предотвращает обрыв в месте пайки. Без неё соединение прослужит 2–3 недели, с ней – до года.

Для работы потребуется паяльник мощностью 15–25 Вт с жалом диаметром 1–1,5 мм, припой ПОС-61 или Sn63Pb37 (температура плавления 183°C), флюс ЛТИ-120 или канифоль, а также хлопчатобумажная нитка №40–60 (толщина 0,15–0,25 мм). Синтетические нити не подходят – они плавятся при 160–180°C и нарушают изоляцию.

Перед пайкой зачистите провода на 2–3 мм, скрутите жилы в пучок и нанесите флюс. Прогрейте паяльник до 280–300°C – при более низкой температуре припой не растечётся, при более высокой сгорит изоляция. Наберите на жало каплю припоя объёмом 0,5–0,7 мм³ и за 1–2 секунды обработайте скрутку. Сразу после пайки обмотайте место соединения ниткой в 3–4 витка с натяжением 0,3–0,5 Н, зафиксировав узлом.

Ключевая ошибка – пайка без предварительного лужения. Если припой не покрыл жилы равномерно, соединение будет хрупким. Вторая ошибка – использование толстой нитки: она увеличивает жёсткость и провоцирует обрыв рядом с пайкой. Третья – перегрев: при температуре выше 320°C медь окисляется, а изоляция обугливается, что снижает проводимость на 30–40%.

Какие инструменты и материалы понадобятся для пайки проводов с ниткой

Для пайки тонких проводов наушников с ниткой потребуется паяльник мощностью 20–40 Вт с тонким жалом (0,5–1 мм) или регулируемым нагревом до 300–350°C. Альтернатива – паяльная станция с контролем температуры, чтобы избежать перегрева жил. Обязателен припой с низкой температурой плавления (например, ПОС-61 или бессвинцовый Sn96.5Ag3Cu0.5) диаметром 0,5–0,8 мм, а также флюс: канифоль, спирто-канифольный раствор или гелевый флюс для точной работы. Избегайте активных флюсов – они могут повредить изоляцию.

Нитку выбирайте из негорючих материалов: термостойкий капрон, стекловолокно или хлопок с пропиткой огнеупорным составом. Толщина нити – 0,2–0,5 мм, чтобы не утяжелять соединение. Для фиксации понадобятся пинцет с антистатическим покрытием (для удержания проводов) и монтажные ножницы с острыми лезвиями (для обрезки изоляции без заусенцев). Дополнительно пригодится термоусадочная трубка диаметром 1,5–2,5 мм или изолента на основе ПВХ для защиты места пайки.

Рабочую поверхность защитите силиконовым ковриком или текстолитовой пластиной. Для очистки жил используйте мелкозернистую наждачную бумагу (P600–P1000) или специальный нож для зачистки проводов. Контролируйте процесс с помощью лупы с подсветкой (3–5x увеличение) или USB-микроскопа – это исключит короткие замыкания между микроскопическими жилами.

Как подготовить провода наушников и нитку перед пайкой

Тонкие провода наушников требуют тщательной подготовки: изоляция на них часто выполнена из лака или эмали, которые не плавятся при пайке. Снимите изоляцию механически – аккуратно зачистите концы проводов наждачной бумагой с зернистостью 800–1200 или лезвием канцелярского ножа, проводя по поверхности под углом 45°. Длина зачищенного участка – 3–5 мм. Избегайте чрезмерного давления: медная жила диаметром 0,08–0,12 мм легко повреждается.

Для проверки качества зачистки используйте мультиметр в режиме прозвонки. Коснитесь щупами зачищенных концов: сопротивление должно быть близко к нулю. Если показания скачут или превышают 1 Ом, повторите зачистку. Окисленные участки обработайте спиртом или специальным флюсом для меди (например, ЛТИ-120).

Нитку выбирайте из негорючих материалов: лучшие варианты – хлопок с пропиткой противопожарным составом или кевларовая нить. Толщина – 0,2–0,3 мм: тоньше – недостаточная прочность, толще – затрудняет пайку. Отрежьте отрезок длиной 15–20 см, распушите концы на 2–3 мм для увеличения площади контакта с припоем.

Перед пайкой скрутите нитку с проводом: наложите зачищенный конец провода на нитку под углом 30°, оберните вокруг неё 5–7 витками, прижмите плоскогубцами. Убедитесь, что витки плотно прилегают друг к другу – зазоры снижают прочность соединения. Для проводов с несколькими жилами (например, в кабеле наушников с микрофоном) скручивайте каждую жилу отдельно, затем соединяйте вместе.

Прогрейте место соединения паяльником мощностью 20–30 Вт с тонким жалом (0,5–1 мм). Температура жала – 280–320°C: ниже – припой не растекается, выше – риск перегрева изоляции. Нанесите на скрутку флюс (канифоль или паяльную кислоту), затем каплю припоя ПОС-61. Припой должен равномерно покрыть нитку и провод, не образуя наплывов. Время пайки – 2–3 секунды.

После пайки проверьте прочность соединения: потяните нитку и провод в разные стороны с усилием 0,5–1 кг. Если соединение не разрывается, обмотайте его изолентой или термоусадочной трубкой диаметром 1,5–2 мм. Для дополнительной защиты используйте клей БФ-2 или эпоксидную смолу, нанося тонкий слой на место пайки.

Храните подготовленные провода и нитки в герметичном контейнере с силикагелем: влага вызывает окисление меди, ухудшая качество пайки. Перед повторным использованием проверяйте провода на целостность мультиметром.

Пошаговая техника соединения тонких проводов с ниткой при помощи паяльника

Подготовьте рабочее место: зачистите концы проводов на 3–5 мм, удалив изоляцию стриппером или лезвием. Нитку выберите хлопчатобумажную или нейлоновую толщиной 0,2–0,3 мм – она не плавится при температуре до 200°C. Паяльник возьмите мощностью 20–30 Вт с тонким жалом (1–1,5 мм), чтобы избежать перегрева. Припой используйте с флюсом (ПОС-61 или аналоги), диаметром 0,5–0,8 мм.

Скрутите жилы провода между собой, если их несколько, затем обмотайте ниткой участок зачистки с нахлестом 2–3 мм на изоляцию. Натяните нитку, сделав 5–7 плотных витков, и закрепите узлом. Обрежьте лишнее, оставив хвостик 1–2 мм. Прогрейте паяльник до 250–280°C – температура должна быть достаточной для плавления припоя, но не прожигать нитку.

Нанесите флюс на место соединения кисточкой или жалом паяльника. Коснитесь жалом скрутки и нитки, поднесите припой к точке контакта – он должен растечься равномерно, покрывая провод и нитку слоем 0,3–0,5 мм. Избегайте избытка припоя: он увеличивает жесткость соединения и риск обрыва. Время пайки – 2–3 секунды, не дольше, чтобы не повредить изоляцию.

После остывания проверьте прочность: потяните провод и нитку в разные стороны с усилием 0,5–1 кг. Если соединение не деформируется, обмотайте его изолентой или термоусадочной трубкой диаметром 1,5–2 мм. Для надежности зафиксируйте трубку феном при 120–150°C в течение 10–15 секунд. Изолента наносится внахлест, закрывая 5 мм изоляции с каждой стороны.

При пайке наушников особое внимание уделите экранирующей оплетке: ее жилы скрутите в отдельный пучок и припаяйте к общему проводу, избегая контакта с сигнальными жилами. Если нитка начинает тлеть, снизьте температуру паяльника на 20–30°C или сократите время воздействия. Готовое соединение должно быть гибким, без острых выступов припоя, способных повредить изоляцию при изгибе.

Как избежать перегрева и повреждения изоляции при работе с тонкими проводами

Основные ошибки при пайке тонких проводов:

• Длительный контакт жала с проводом (более 2–3 секунд) – вызывает оплавление изоляции.
• Использование флюса с высокой активностью (например, кислотного) – разъедает покрытие.
• Неправильный выбор припоя: для тонких проводов подходит только легкоплавкий припой с содержанием олова 60% и свинца 40% (ПОС-60) или бессвинцовый SAC305.

Перед пайкой зачистите провода механически (наждачной бумагой с зернистостью 1000–1200) или термически – кратковременным нагревом с последующим снятием изоляции пинцетом. Избегайте ножей или кусачек: они деформируют жилы, увеличивая сопротивление соединения. Для проводов диаметром менее 0,1 мм используйте специальные стрипперы с микронастройкой.

Техника «горячего старта» минимизирует тепловое воздействие: разогрейте паяльник до рабочей температуры, коснитесь жалом припоя, затем сразу перенесите его на провод. Припой должен плавиться от тепла провода, а не от прямого контакта с жалом. Для дополнительной защиты нанесите на изоляцию термоусадочную трубку диаметром 1,5–2 мм до пайки – она сожмется при нагреве, изолируя соединение.

После пайки проверьте целостность изоляции мультиметром в режиме прозвонки (сопротивление между жилой и экраном должно стремиться к бесконечности). Если обнаружены микротрещины, залейте соединение каплей эпоксидной смолы или термоклея. Храните паяльник в подставке с губкой, смоченной дистиллированной водой – это предотвращает окисление жала и снижает необходимость в повторном нагреве.

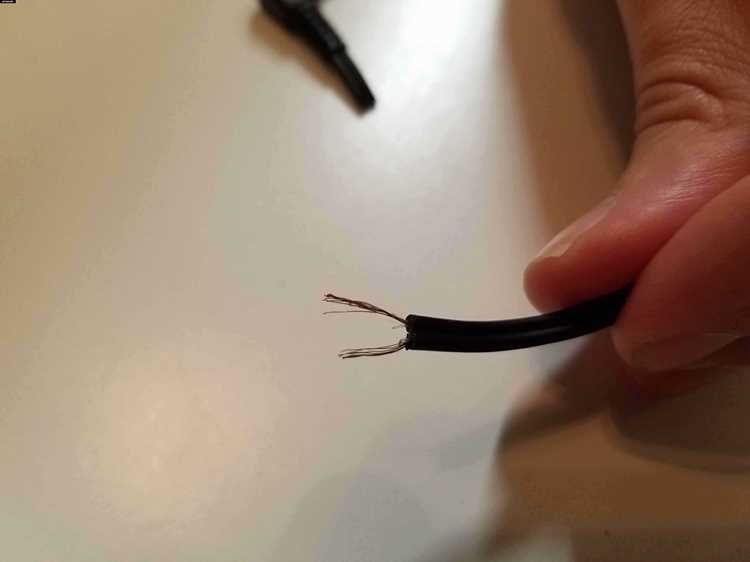

Способы изоляции спаянного соединения нитки и проводов наушников

Термоусадочная трубка – оптимальный вариант для изоляции спаянных проводов с ниткой. Выбирайте трубку диаметром на 20–30% больше сечения провода (например, 2–3 мм для стандартных наушников). Нагрейте её феном или зажигалкой до равномерного сжатия, избегая перегрева – температура не должна превышать 120°C, иначе изоляция провода оплавится. Для дополнительной фиксации нитки используйте тонкий слой клея-расплава внутри трубки перед усадкой.

Изолента применяется, если термоусадки нет под рукой, но требует аккуратности. Используйте только ПВХ-ленту толщиной 0,15–0,2 мм (например, марки 3M Scotch 22 или аналоги). Наматывайте с натяжением внахлёст 50%, захватывая 5–7 мм провода за пределами спайки. Для нитки выбирайте участок ленты без клея – это предотвратит прилипание и обрыв при натяжении. Срок службы такой изоляции – до 6 месяцев при активном использовании.

• Жидкая изоляция (лак или компаунд):
  • Нитрокраска (например, цапонлак) – наносится кистью в 2 слоя с промежуточной сушкой 10 минут. Подходит для временной фиксации.
  • Эпоксидный компаунд (типа ЭДП) – обеспечивает жёсткую защиту, но увеличивает толщину соединения. Наносите шприцем, избегая попадания на контакты.
  • Силиконовый герметик – эластичен, но долго сохнет (24 часа). Используйте только нейтральный (не кислотный) состав.

Для комбинированной изоляции сочетайте методы: сначала зафиксируйте нитку каплей клея (например, «Момент Кристалл»), затем наденьте термоусадку и запечатайте края изолентой. При пайке многожильных проводов (например, 0,08 мм²) предварительно скрутите жилы и обработайте флюсом на основе канифоли – это снизит риск окисления под изоляцией. Храните спаянные наушники в чехле с силикагелем, чтобы избежать коррозии контактов.

Проверка качества пайки и устранение возможных ошибок

После пайки осмотрите соединение под лупой с 5–10-кратным увеличением. Идеальный шов должен быть гладким, блестящим, без пор и наплывов припоя. Если поверхность матовая или зернистая – пайка выполнена при недостаточной температуре или с окисленным припоем. Перепаяйте участок, предварительно очистив провода от остатков флюса и окислов мелкозернистой наждачной бумагой (P1000).

Потяните за провода с усилием 0,5–1 кг, удерживая место пайки пинцетом. Если соединение разошлось, значит, припой не проник в жилы или нитку. Удалите старый припой, скрутите провода плотнее (не менее 5 витков для жил диаметром 0,1 мм) и повторите пайку с флюсом на основе канифоли. Для нитки используйте тонкий слой припоя, чтобы не утяжелять соединение.

Прозвоните цепь мультиметром в режиме проверки сопротивления (200 Ом). Сопротивление исправного соединения не должно превышать 0,3 Ом для медных жил сечением 0,05 мм². Если показания выше – в пайке есть микротрещины или холодный контакт. Прогрейте соединение паяльником 3–5 секунд, добавив каплю свежего припоя. При повторном завышении сопротивления замените провод на участке 10 мм от места пайки.

Проверьте изоляцию термоусадочной трубкой или лаком. Нагрейте трубку до полной усадки (120–150°C) и убедитесь, что она плотно облегает соединение без зазоров. Если используете лак, нанесите 2 слоя с промежуточной сушкой 10 минут при 60°C. Трещины в изоляции приводят к коротким замыканиям – устраните их повторным нанесением материала.

Вибрационные нагрузки выявляют скрытые дефекты. Согните провод под углом 90° в 5 мм от пайки и покачайте 20–30 раз. Если сопротивление на мультиметре скачет – соединение ненадежно. Укрепите его, обмотав ниткой с клеем БФ-2 или эпоксидной смолой (слой не толще 0,5 мм). Для динамических нагрузок используйте гибкий припой с содержанием серебра (например, Sn62Pb36Ag2).

Окисление контактов проявляется через 2–3 недели эксплуатации. Если звук стал тише или появились хрипы, очистите пайку спиртом и покройте бескислотным флюсом (например, ЛТИ-120). При сильном окислении удалите припой, зачистите провода до блеска и перепаяйте с новым флюсом. Храните наушники в сухом месте при влажности не выше 60%.

Для финальной проверки подключите наушники к источнику звука и воспроизведите тестовый сигнал с частотой 1 кГц. Если в динамиках слышны щелчки или искажения – в пайке остались микроразрывы. Локализуйте дефект, поочередно нажимая на провода вблизи соединения. Устраните неисправность, перепаяв проблемный участок с увеличенным временем прогрева (до 8 секунд для тонких жил).
