Как охлаждается турбина в автомобиле

Турбонаддув повышает мощность двигателя за счёт принудительной подачи воздуха под давлением, но генерирует температуры до 900–1000°C в зоне турбинного колеса. Без эффективного охлаждения металл корпуса и лопаток теряет прочность, что приводит к термической деформации и сокращению ресурса до 30–50%. Основные методы отвода тепла – масляное, воздушное и комбинированное охлаждение – работают по разным принципам, но имеют общие критические точки.

Масляное охлаждение реализуется через подшипниковый узел, где масло циркулирует под давлением 3–5 бар, отводя до 60–70% тепла от вала турбины. Однако при остановке двигателя масло застаивается, и остаточное тепло вызывает коксование – образование твёрдых отложений, снижающих эффективность смазки. Для предотвращения этого рекомендуется использовать масла с высоким индексом вязкости (5W-40, 10W-60) и выдерживать холостой ход 30–60 секунд перед выключением двигателя.

Воздушное охлаждение применяется в турбинах с интегрированным теплообменником или дополнительным контуром охлаждения. Радиатор интеркулера снижает температуру наддувочного воздуха на 50–70°C, но не решает проблему перегрева корпуса турбины. В современных системах используются алюминиевые сплавы с термостойкими покрытиями (керамика, никель-хром), выдерживающие кратковременные пики до 1100°C. Однако при длительных нагрузках (например, буксировка или трек) требуется принудительное обдувание корпуса потоком воздуха от вентилятора.

Комбинированные системы объединяют масляное и водяное охлаждение, где антифриз циркулирует через отдельный контур с теплообменником. Это снижает температуру корпуса на 20–30% по сравнению с чисто масляным охлаждением. Критическая точка – термошок при резком охлаждении горячей турбины, что приводит к микротрещинам. Для минимизации риска рекомендуется постепенное снижение нагрузки перед остановкой двигателя и использование антифризов с присадками, предотвращающими кавитацию (G12++, HOAT).

Как масло отводит тепло от подшипников турбины

Подшипники турбины работают при температурах до 300–350°C на высоких оборотах (до 200 000 об/мин), где тепловыделение достигает 50–100 кВт/м². Масло, подаваемое под давлением 3–5 бар, образует гидродинамическую пленку толщиной 5–20 мкм, которая не только снижает трение, но и отводит до 70% тепла за счет конвекции. Эффективность теплоотвода зависит от вязкости: масла с индексом SAE 5W-40 или 10W-60 сохраняют стабильность при 150–180°C, предотвращая коксование и локальные перегревы. Критическая точка – расход масла: при 0,5–1,5 л/мин на турбину теплосъем оптимален, но при снижении подачи до 0,2 л/мин температура подшипников возрастает на 30–50°C за 10 секунд.

Для максимальной эффективности используют масла с присадками на основе молибдена или бора, улучшающими теплопроводность на 15–20%. Замена масла каждые 5 000–7 000 км для турбированных двигателей обязательна: окисление снижает теплоемкость на 25–30%, а продукты износа увеличивают термическое сопротивление пленки. После остановки двигателя рекомендуется 30–60 секунд работы на холостом ходу – это предотвращает «тепловой удар» и продлевает ресурс подшипников на 40–60%.

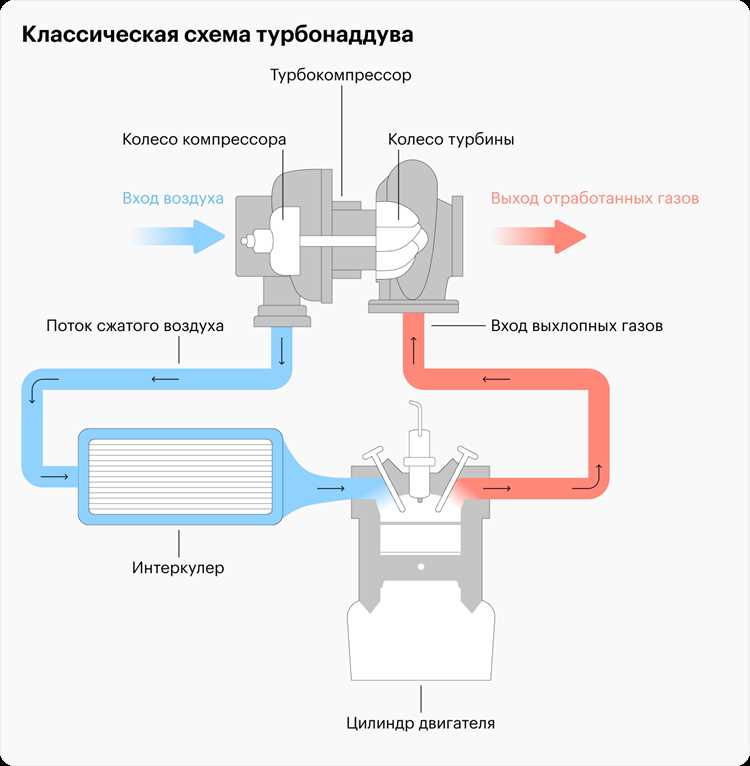

Роль интеркулера в снижении температуры наддувочного воздуха

Интеркулер – теплообменник, снижающий температуру воздуха после компрессора турбины на 40–60 °C, что критически важно для двигателей с наддувом. При сжатии воздух нагревается до 120–180 °C, увеличивая риск детонации и снижая плотность заряда. Каждый градус снижения температуры на впуске повышает плотность воздуха на ~0,3%, что напрямую увеличивает мощность двигателя на 0,5–1% при прочих равных. В системах с давлением наддува 1,5–2,5 бара интеркулер предотвращает потерю 15–25 л.с. из-за теплового расширения воздуха.

Эффективность интеркулера зависит от типа и конструкции. Воздушно-воздушные модели охлаждают поток на 50–70% от разницы температур между наддувочным воздухом и окружающей средой, но требуют грамотного размещения для минимизации аэродинамического сопротивления. Водяные интеркулеры обеспечивают более стабильное охлаждение (снижение на 60–80 °C) и компактность, но усложняют систему дополнительным насосом и радиатором. Для двигателей мощностью свыше 300 л.с. рекомендуется использовать двухступенчатые интеркулеры или системы с промежуточным охлаждением жидкостью.

Падение давления на интеркулере не должно превышать 0,1–0,2 бара – превышение этого значения нивелирует преимущества охлаждения. Оптимальная площадь фронтальной поверхности теплообменника для двигателей объемом 2,0–3,0 л составляет 0,08–0,12 м² на каждые 100 л.с. При выборе интеркулера учитывайте материал: алюминиевые сотовые конструкции эффективнее трубчатых на 10–15%, но дороже. Для гоночных приложений применяют интеркулеры с увеличенным объемом (до 3–5 л), что снижает температурные скачки при резком ускорении.

Обслуживание интеркулера включает регулярную проверку на загрязнение и утечки. Засорение ребер пылью или маслом снижает теплоотдачу на 20–40%, а микротрещины в пайке приводят к потере давления наддува. Для очистки используйте сжатый воздух под давлением не выше 3 бар или специализированные составы без абразивных частиц. В системах с масляным охлаждением турбины проверяйте интеркулер на наличие масляных отложений каждые 20 000 км – их накопление увеличивает тепловое сопротивление на 5–10% за сезон.

Почему перегрев турбины приводит к детонации топлива

Перегрев турбины нарушает температурный баланс в камере сгорания, повышая риск детонации из-за изменения физико-химических свойств топливовоздушной смеси. При температуре турбины выше 900–950°C (для большинства современных двигателей) теплоотдача в компрессорный воздух увеличивается на 15–20%, что приводит к росту температуры впускного заряда до 200–220°C вместо оптимальных 150–180°C. Это снижает октановое число топлива на 3–5 единиц, делая смесь более склонной к самовоспламенению под давлением.

• Повышение температуры воздуха на 10°C увеличивает вероятность детонации на 5–7% из-за ускорения предпламенных реакций.
• Перегретая турбина вызывает локальные очаги перегрева в цилиндрах (до 2500°C против нормальных 2000°C), где топливо воспламеняется раньше искры.
• Избыточное тепло разрушает масляную пленку на стенках цилиндров, увеличивая трение и дополнительно разогревая детали.

Для предотвращения детонации при перегреве турбины требуется корректировка угла опережения зажигания (УОЗ) на 2–4° в сторону запаздывания и снижение наддува на 0,1–0,2 бара. В системах с датчиками детонации (например, Bosch KS) ЭБУ автоматически уменьшает УОЗ при обнаружении перегрева, но это снижает мощность на 8–12%. Критическим порогом считается температура выхлопных газов (EGT) выше 850°C – при таких значениях рекомендуется немедленное снижение нагрузки или переход на пониженную передачу.

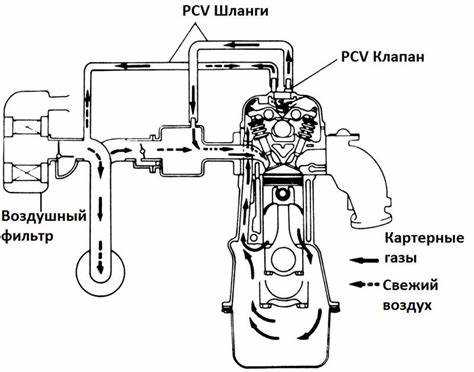

Способы контроля температуры выхлопных газов перед турбиной

Температура выхлопных газов перед турбиной (T3) критически влияет на ресурс турбокомпрессора и эффективность двигателя. Превышение порога в 900–950°C для чугунных корпусов или 1050°C для жаропрочных сплавов приводит к термической деградации лопаток, окислению масла и образованию нагара. Основные методы контроля включают:

• Датчики температуры выхлопных газов (EGT): термопары типа K или N устанавливаются в выпускном коллекторе на расстоянии 50–100 мм от входа в турбину. Погрешность измерений не должна превышать ±10°C при температурах выше 800°C. Для дизельных двигателей рекомендуется использовать датчики с защитным чехлом из инконеля для предотвращения коррозии.
• Моделирование теплового баланса: расчет T3 на основе данных о расходе топлива, составе смеси (λ) и температуре воздуха на впуске. Формула: T3 = T2 + (Q_топлива × η_сгорания) / (m_воздуха × Cp), где T2 – температура после компрессора, Q_топлива – теплотворная способность топлива (42–44 МДж/кг для бензина), Cp – удельная теплоемкость воздуха (≈1,005 кДж/кг·K).
• Корректировка угла опережения зажигания (УОЗ): снижение УОЗ на 2–5° при превышении T3 на 50°C выше целевого значения уменьшает температуру газов на 30–70°C за счет более позднего сгорания. Эффективно для бензиновых двигателей с турбонаддувом.

Для двигателей с высокой степенью форсирования (λ < 0,85) применяют дополнительные меры: впрыск воды или эмульсии воды с метанолом (5–15% от расхода топлива) снижает T3 на 100–200°C за счет поглощения тепла при испарении и увеличения массы рабочего тела. В системах с рециркуляцией отработавших газов (EGR) доля охлажденных газов до 30% уменьшает температуру перед турбиной на 80–120°C, но требует точной настройки клапана EGR для предотвращения падения мощности. В гоночных приложениях используют керамические тепловые барьеры на поверхности поршней и выпускных каналов, снижающие теплопередачу к газам на 15–25%.

Как правильно охлаждать турбину после остановки двигателя

Турбина нагревается до 900–1000°C при активной работе, а после остановки двигателя циркуляция масла и охлаждающей жидкости прекращается. Без дополнительного охлаждения остаточное тепло вызывает коксование масла в подшипниках, что сокращает ресурс турбины на 30–40%. Основной метод – работа двигателя на холостом ходу перед выключением. Для бензиновых двигателей достаточно 30–60 секунд, для дизельных – 60–120 секунд. Это снижает температуру турбины на 150–200°C, предотвращая термический удар.

Автоматические системы охлаждения (турботаймеры) продлевают работу двигателя после выключения зажигания. Время работы таймера зависит от нагрузки перед остановкой: после спокойной езды – 1–2 минуты, после интенсивной – 3–5 минут. Некоторые системы интегрированы с бортовым компьютером и корректируют время охлаждения по данным датчиков температуры масла и турбины. При отсутствии турботаймера можно использовать режим «послепускового охлаждения» в некоторых ЭБУ, который активируется при повторном включении зажигания на 10–15 секунд.

Экстренное охлаждение требуется после длительной езды на высоких оборотах или буксировки. В таких случаях двигатель должен проработать на холостом ходу не менее 3–5 минут. Альтернатива – использование электрических насосов охлаждающей жидкости, которые продолжают циркуляцию после остановки двигателя. Они снижают температуру турбины на 20–30% быстрее, чем естественное охлаждение. Запрещается глушить двигатель сразу после динамичной езды – это приводит к локальному перегреву подшипников и деформации вала турбины.

Влияние качества топлива на тепловую нагрузку турбокомпрессора

Тепловая нагрузка на турбокомпрессор напрямую зависит от октанового числа топлива. При использовании бензина с октановым числом ниже рекомендованного (например, АИ-92 вместо АИ-98) температура сгорания в цилиндрах повышается на 50–150°C. Это приводит к увеличению температуры выхлопных газов на 30–80°C, что усиливает термическое воздействие на турбинное колесо и корпус. Длительная эксплуатация в таких условиях сокращает ресурс турбины на 20–40%.

Содержание серы в топливе влияет на образование отложений на лопатках турбины. При концентрации серы выше 10 ppm (частей на миллион) на поверхностях образуется слой сульфатов толщиной до 0,1 мм за 10 000 км пробега. Эти отложения снижают эффективность теплообмена, повышая локальную температуру металла на 20–30°C. Для дизельных двигателей с турбонаддувом критическим считается содержание серы выше 50 ppm – это ускоряет коррозию турбинного колеса в 2–3 раза.

Присадки в топливе, особенно металлосодержащие (например, марганец или железо), формируют абразивные частицы размером 5–20 мкм. Они попадают в турбину с выхлопными газами, вызывая эрозию лопаток со скоростью до 0,05 мм на 15 000 км. Это снижает КПД турбокомпрессора на 3–7% и увеличивает тепловую нагрузку из-за нарушения аэродинамики потока. Рекомендуется использовать топливо с содержанием металлосодержащих присадок не более 6 мг/л.

Влажность топлива, превышающая 0,05%, приводит к неполному сгоранию и образованию сажи. В дизельных двигателях это увеличивает температуру выхлопных газов на 40–60°C за счет догорания частиц в выпускном тракте. Сажа оседает на турбинном колесе, создавая теплоизоляционный слой, который ухудшает охлаждение. Для бензиновых турбомоторов аналогичный эффект наблюдается при использовании топлива с высоким содержанием ароматических углеводородов (>35%).

Температура конца кипения топлива (ТКК) выше 210°C для бензина или 360°C для дизеля указывает на наличие тяжелых фракций. Они сгорают не полностью, повышая температуру выхлопа на 25–50°C. В турбине это вызывает локальный перегрев подшипникового узла, так как тяжелые фракции оседают на поверхностях, ухудшая теплоотвод. Для турбированных двигателей рекомендуется топливо с ТКК не выше 195°C (бензин) и 340°C (дизель).

Использование топлива с низкой теплотворной способностью (ниже 42 МДж/кг для бензина) требует увеличения цикловой подачи на 8–12% для поддержания мощности. Это повышает температуру выхлопных газов на 30–70°C, так как в турбину поступает большее количество продуктов сгорания. Для сравнения: разница в теплотворной способности между АИ-92 и АИ-98 составляет ~1,5 МДж/кг, что эквивалентно увеличению тепловой нагрузки на турбину на 5–9%.

Регулярный контроль качества топлива с помощью портативных анализаторов (например, октанометров или спектрометров) позволяет предотвратить преждевременный износ турбокомпрессора. Для двигателей с турбонаддувом критически важно соблюдать требования производителя по октановому числу, содержанию серы и присадок. Замена топливного фильтра каждые 10 000 км дополнительно снижает риск попадания абразивных частиц в турбину.
