Как отбалансировать раздатку на ниву 21213

Раздатка на Ниве 21213 – ключевой узел, отвечающий за распределение крутящего момента между осями и включение пониженной передачи. Неправильная настройка приводит к повышенному износу шестерён, шумной работе и даже поломкам. Основная проблема владельцев – люфт рычага, затруднённый переход между режимами и вибрации на скорости. Эти симптомы указывают на необходимость регулировки тяг, проверки состояния шлицевых соединений и синхронизации работы переднего и заднего мостов.

Перед началом работ убедитесь, что трансмиссионное масло в раздатке соответствует требованиям: ТАД-17И или GL-5 80W-90. Уровень должен доходить до нижней кромки заливного отверстия. Если масло загрязнено металлической стружкой, раздатку придётся разбирать для дефектовки подшипников и шестерён. Особое внимание уделите сальникам – их износ вызывает течи и попадание грязи внутрь механизма.

Регулировка тяг раздатки начинается с установки рычагов в нейтральное положение. Для этого снимите чехлы и ослабьте контргайки на тягах. Выставьте рычаг переключения передач в среднее положение, а рычаг блокировки дифференциала – в заднее. Отрегулируйте длину тяг так, чтобы зазоры между вилками и муфтами составляли 1–1,5 мм. После затяжки контргаек проверьте чёткость включения режимов: переход должен происходить без усилий, с характерным щелчком фиксации.

Если после регулировки остаётся вибрация, проверьте соосность карданных валов и состояние подушек раздатки. Допустимое биение карданов – не более 0,3 мм. При превышении этого значения валы подлежат балансировке или замене. Также осмотрите крепление раздатки к кузову: ослабленные болты вызывают резонансные колебания, особенно на скоростях 60–80 км/ч. Момент затяжки болтов – 40–50 Н·м.

Для проверки блокировки дифференциала включите пониженную передачу и заблокируйте дифференциал на месте. Попробуйте провернуть одно из колёс вручную – если второе вращается в противоположную сторону, блокировка работает корректно. В противном случае потребуется разборка раздатки для замены муфты или регулировки зазоров в механизме блокировки.

Какие инструменты и материалы понадобятся для регулировки раздатки

Для точной настройки раздаточной коробки на Ниве 21213 потребуется стандартный набор ключей: рожковые на 10, 12, 13, 14, 17 и 19 мм. Особое внимание уделите ключу на 17 – он необходим для регулировки подшипников промежуточного вала. Торцевые головки с удлинителем облегчат доступ к труднодоступным болтам, особенно при работе с нижней частью раздатки.

Шестигранник на 6 мм понадобится для фиксации регулировочных гаек подшипников. Без него невозможно обеспечить требуемый момент затяжки без смещения деталей. Также пригодится динамометрический ключ с диапазоном 50–150 Н·м – заводские значения момента затяжки для болтов раздатки составляют 60–80 Н·м.

Для проверки люфтов и зазоров используйте индикатор часового типа с магнитной стойкой. Цена деления должна быть не более 0,01 мм, иначе измерения будут недостаточно точными. Стойку удобно крепить на картер раздатки, а щуп индикатора подводить к торцу вала или шестерни.

Смазочные материалы: трансмиссионное масло ТМ-5-18 (GL-5) вязкостью 80W-90 или 85W-90. Для герметизации соединений потребуется анаэробный фиксатор резьбы, например, Loctite 243 или его аналог. Обычный герметик не подойдет – он не выдерживает высоких нагрузок и температур в раздатке.

Очиститель карбюратора или специальный обезжириватель пригодится для удаления старой смазки и грязи с посадочных поверхностей. Без тщательной очистки регулировка будет неэффективной из-за попадания абразивных частиц в подшипники. Используйте безворсовые салфетки, чтобы избежать загрязнения.

Для демонтажа раздатки потребуется гидравлический домкрат или подкатной с грузоподъемностью не менее 500 кг. Подставки под кузов должны быть устойчивыми – раздатка весит около 40 кг, и падение может привести к травмам или повреждению агрегата. Работайте на ровной площадке с твердым покрытием.

Набор щупов для измерения зазоров (0,05–0,5 мм) поможет выставить предварительный натяг подшипников. Заводской зазор в подшипниках промежуточного вала должен составлять 0,03–0,05 мм. Без щупов добиться такой точности сложно, особенно при отсутствии опыта.

Дополнительно пригодится молоток с медной или резиновой головкой для аккуратного снятия крышек подшипников. Металлический молоток может повредить посадочные поверхности. Также подготовьте емкость для слива масла и воронку с узким носиком для заливки новой смазки без проливов.

Как проверить текущее состояние подшипников и шестерен раздаточной коробки

Диагностика начинается с визуального осмотра и прослушивания раздатки на работающем двигателе. Запустите автомобиль, включите нейтраль в раздаточной коробке и прислушайтесь к посторонним шумам: гул, скрежет или стук на холостых оборотах указывают на износ подшипников или шестерен. Увеличьте обороты до 2000–2500 об/мин – при дефектах шум усилится. Проверьте наличие вибраций на рычаге раздатки: если они передаются на кузов, это сигнал о возможном разрушении сепаратора подшипника или выработке зубьев шестерен.

Для детальной проверки потребуется частичная разборка. Снимите крышку раздаточной коробки, предварительно слив масло и очистив поверхности от грязи. Осмотрите подшипники на предмет:

• следов выкрашивания металла на дорожках качения;
• радиального люфта (допустимо не более 0,05 мм для конических подшипников первичного вала);
• задиров или цветов побежалости – признаков перегрева.

Шестерни проверяйте на износ зубьев: сколы, заусенцы или неравномерная выработка (более 0,2 мм по высоте зуба) требуют замены. Обратите внимание на состояние синхронизаторов – их износ часто сопровождается затрудненным включением передач.

Измерьте осевой люфт валов с помощью индикатора часового типа. Для первичного вала допустимый люфт – 0,03–0,08 мм, для промежуточного – до 0,1 мм. Превышение этих значений свидетельствует об износе подшипников или посадочных мест в корпусе. Проверьте затяжку гаек крепления подшипников: момент затяжки для гайки первичного вала – 120–150 Н·м, для промежуточного – 80–100 Н·м. Ослабление крепежа приводит к увеличению люфта и ускоренному износу.

Оцените состояние масла в раздатке. Слейте его в чистую емкость и проанализируйте на наличие металлической стружки. Мелкая пыль (до 0,1 мм) – норма при обкатке новых деталей, крупные частицы (более 0,5 мм) или блестящие чешуйки указывают на критический износ шестерен или подшипников. Цвет масла: темно-коричневый с запахом гари – признак перегрева, светлый с молочным оттенком – попадание воды.

Проверьте биение валов. Установите индикатор на магнитной стойке, уприте наконечник в торец вала и прокрутите его вручную. Допустимое биение для первичного вала – не более 0,05 мм, для вторичного – 0,08 мм. Превышение этих значений говорит о деформации вала или износе посадочных мест под подшипники. При обнаружении биения свыше 0,15 мм вал подлежит замене.

Завершите проверку тестом на ходу. Включите пониженную передачу и двигайтесь со скоростью 20–30 км/ч, плавно нажимая на педаль газа. Рывки, удары или пропадание тяги при нагрузке – признаки разрушения зубьев шестерен или поломки синхронизаторов. Если при движении накатом (на нейтрали в раздатке) слышен гул, усиливающийся при поворотах, – изношены подшипники дифференциала. Запишите все выявленные симптомы для точной диагностики и ремонта.

Пошаговая инструкция по снятию и установке раздатки на Ниве 21213

Подготовьте инструменты: ключи на 10, 13, 17, 19, 22, 24, головки с трещоткой, удлинитель, молоток, монтировку, домкрат, подставки под кузов, ёмкость для слива масла. Отсоедините аккумулятор, чтобы исключить случайное замыкание при работе с электропроводкой. Слейте масло из раздаточной коробки через сливную пробку – объём системы 0,79 л, используйте трансмиссионное масло ТМ-5-18 или аналог.

Открутите карданные валы: передний – 4 болта на 13 у фланца раздатки, задний – 4 болта на 13 у редуктора заднего моста. Отсоедините тягу управления раздаткой, открутив гайку на 10 у рычага и сняв шплинт. Снимите привод спидометра, отсоединив трос или электрический датчик (в зависимости от года выпуска). Отключите провода от датчика включения блокировки дифференциала, если он установлен.

Поднимите автомобиль на домкрате, установите подставки под лонжероны кузова в местах, указанных в руководстве по эксплуатации. Снимите защиту картера, если она мешает доступу к раздатке. Открутите 4 гайки на 19 крепления раздатки к коробке передач – две сверху, две снизу. Подоприте раздатку снизу домкратом или деревянным бруском, чтобы она не упала при демонтаже.

Перед установкой новой или отремонтированной раздатки смажьте шлицы первичного вала тонким слоем литола. Поднимите агрегат на домкрате, совместите шлицы с вторичным валом коробки передач и аккуратно введите в зацепление. Затяните гайки крепления моментом 50–60 Н·м в последовательности: верхние, затем нижние. Установите карданные валы, затянув болты фланцев моментом 28–36 Н·м.

Подключите тягу управления раздаткой, отрегулировав её длину так, чтобы рычаг переключения в салоне чётко фиксировался в положениях «2Н», «4Н», «Н» и «4L». Залейте масло через заливное отверстие до уровня контрольной пробки – объём 0,79 л. Подсоедините привод спидометра и электрические разъёмы. Установите защиту картера, опустите автомобиль с подставок.

Запустите двигатель, проверьте работу раздатки на всех режимах, включая блокировку дифференциала. Убедитесь в отсутствии посторонних шумов, течей масла и вибраций. При необходимости подтяните крепления или отрегулируйте тягу. После пробной поездки на 10–15 км повторно проверьте уровень масла и герметичность соединений.

Как отрегулировать зазоры в подшипниках промежуточного вала раздатки

Перед началом работ снимите раздаточную коробку с автомобиля и закрепите её в тисках через деревянные проставки. Отсоедините заднюю крышку картера, предварительно слив масло. Промежуточный вал расположен между ведущей и ведомой шестернями, его подшипники – конические роликовые (номер по каталогу 21213-1802120). Для регулировки потребуются: динамометрический ключ (диапазон 10–20 Н·м), щуп 0,05–0,15 мм, индикатор часового типа с магнитной стойкой и приспособление для фиксации вала (например, болт М10 с гайкой).

Проверьте осевой зазор вала, установив индикатор на торец вала и перемещая его вдоль оси. Допустимый зазор – не более 0,05 мм. Если значение превышено, ослабьте контргайку регулировочной гайки (ключ на 41 мм) и затяните гайку моментом 12–15 Н·м, одновременно проворачивая вал для равномерного распределения нагрузки на подшипники. После затяжки отпустите гайку на 1/6 оборота (60°) и зафиксируйте контргайкой моментом 20–25 Н·м. Повторно измерьте зазор – он должен находиться в пределах 0,02–0,05 мм.

Для проверки предварительного натяга подшипников используйте динамометрический ключ. Установите его на гайку вала и измерьте усилие прокручивания: оно должно составлять 0,1–0,3 Н·м (1–3 кгс·см) для нового подшипника и 0,05–0,2 Н·м для бывшего в эксплуатации. Если натяг недостаточен, подтяните гайку на 5–10° и повторите замер. Превышение указанных значений приведёт к перегреву и ускоренному износу.

После регулировки соберите раздатку в обратной последовательности, используя новое уплотнительное кольцо задней крышки (артикул 21213-1802032). Залейте трансмиссионное масло ТМ-5-18 (80W-90) до уровня контрольного отверстия. Проверьте работу раздатки на ходу: при правильной регулировке не должно быть гула, вибрации или затруднённого переключения передач. Если шум сохраняется, разберите узел повторно и проверьте состояние сепараторов подшипников на наличие сколов или выработки.

Настройка и проверка работы механизма включения пониженной передачи

• Проверьте состояние резиновых втулок на кронштейне троса – износ свыше 1 мм приводит к люфту и нечеткому срабатыванию.
• Смажьте шарнирные соединения рычага раздатки литолом-24 или аналогом, избегая попадания смазки на фрикционные поверхности.
• После регулировки затяните контргайку моментом 12–15 Н·м, затем проверьте включение передачи на стоящем автомобиле с работающим двигателем.

Для диагностики неисправностей включите пониженную передачу и прокрутите карданный вал вручную – сопротивление должно быть равномерным, без заеданий. Если при попытке включения слышен металлический скрежет, проверьте зазор в зубчатом зацеплении муфты: допустимое значение – 0,1–0,3 мм. При превышении зазора замените изношенные детали синхронизатора или муфту в сборе. Завершите проверку тест-драйвом на бездорожье: пониженная передача должна включаться без усилий, а автомобиль – уверенно двигаться на малых оборотах без рывков.

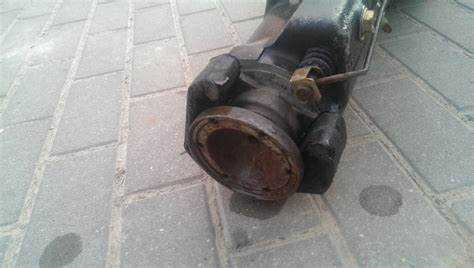

Как правильно смазать и собрать раздаточную коробку после регулировки

После регулировки раздаточной коробки Нивы 21213 используйте трансмиссионное масло ТАД-17И или его современные аналоги (например, ТМ-5-18) в объеме 0,79 л. Перед заливкой прогрейте масло до 40–50°C для лучшего распределения по шестерням и подшипникам. Нанесите тонкий слой смазки на все трущиеся поверхности: шлицы валов, зубья шестерен, подшипники и уплотнительные манжеты. Особое внимание уделите сателлитам дифференциала – их смазывают вручную, проворачивая механизм для равномерного покрытия.

Сборку начинайте с установки вторичного вала в корпус раздатки, зафиксировав его стопорным кольцом. Перед монтажом промежуточного вала проверьте осевой люфт подшипников – он не должен превышать 0,05 мм. Установите шестерни в соответствии с метками, нанесенными при разборке: ведущая шестерня переднего моста маркируется точкой, заднего – риской. Затяните гайки крепления крышек подшипников моментом 25–30 Н·м, используя динамометрический ключ.

При установке дифференциала убедитесь, что сателлиты свободно вращаются без заеданий. Нанесите герметик Loctite 574 на плоскость разъема корпуса и крышки, избегая попадания в масляные каналы. После сборки залейте масло через заливное отверстие до уровня контрольной пробки (нижний край отверстия). Проверните валы вручную на 10–15 оборотов для распределения смазки, затем запустите двигатель на 2–3 минуты на холостых оборотах.

После сборки проведите тестовый заезд на 5–10 км с включением всех передач раздатки. Контролируйте температуру корпуса – она не должна превышать 60°C. Через 500 км эксплуатации замените масло, чтобы удалить продукты притирки деталей. При появлении посторонних шумов или течи разберите узел повторно, уделив внимание состоянию подшипников и уплотнений.

Типичные ошибки при настройке раздатки и способы их устранения

Первая распространённая ошибка – неправильная регулировка тяг привода раздатки. Владельцы часто выставляют длину тяг «на глаз», не учитывая, что даже миллиметровое отклонение приводит к неполному включению передач или их самопроизвольному выключению. Для корректной настройки требуется ослабить контргайки на тягах, выставить рычаг раздатки в нейтральное положение, а затем подогнать длину тяг так, чтобы между шарнирами и кронштейнами оставался зазор 1–2 мм. После этого затянуть контргайки и проверить чёткость переключения.

Игнорирование люфта в шарнирах тяг – вторая ошибка, ведущая к быстрому износу механизма. Со временем пластиковые втулки и металлические пальцы разбалтываются, что вызывает стуки и затрудняет переключение. Решение: заменить изношенные втулки на новые (артикул 21213-1802120) и смазать шарниры литолом-24. Если люфт остаётся, допускается установка регулировочных шайб под пальцы, но не более двух на один шарнир.

Неправильная установка угла наклона рычага раздатки приводит к тому, что передачи включаются с усилием или не фиксируются. Оптимальный угол между рычагом и горизонталью в нейтральном положении – 15–20 градусов. Для корректировки нужно ослабить болты крепления кронштейна рычага (М8х25, момент затяжки 18–22 Н·м) и сместить его до достижения нужного угла, после чего затянуть крепёж.

Забывают проверять состояние подшипников промежуточного вала раздатки. Износ подшипников (особенно заднего, артикул 2101-1802032) вызывает вибрацию и гул на скоростях выше 60 км/ч. Диагностика: снять раздатку, прокрутить вал вручную – при наличии люфта или шума подшипники подлежат замене. Смазка не поможет: только полная замена с использованием съёмника и пресса для запрессовки новых деталей.

Некоторые владельцы пытаются устранить шумы в раздатке, заливая в неё избыточное количество масла. Превышение уровня (норма – 0,75 л для Нивы 21213) приводит к вспениванию смазки, перегреву и выходу из строя сальников. Проверка уровня: вывернуть контрольную пробку на корпусе раздатки – масло должно доходить до её нижнего края. При переливе слить излишки через сливную пробку.

Последняя ошибка – пренебрежение проверкой состояния цепи раздатки. Растянутая цепь (допустимое удлинение – не более 3 мм на 10 звеньев) вызывает рывки при движении и преждевременный износ звёздочек. Замер проводится штангенциркулем: если цепь провисает более чем на 15 мм при натяжении, её необходимо заменить вместе с ведущей и ведомой звёздочками (комплект артикул 21213-1802025-10).
