Can bus decoder для магнитолы что это

CAN bus декодер – это адаптер, преобразующий сигналы шины CAN автомобиля в формат, понятный штатной или сторонней магнитоле. Современные автомобили используют CAN-шину для обмена данными между электронными блоками управления (ЭБУ), включая информацию о скорости, оборотах двигателя, уровне топлива, состоянии дверей и других параметрах. Штатные магнитолы часто не поддерживают прямое подключение к CAN, поэтому декодер выступает посредником, обеспечивая корректное отображение данных на экране.

Основные компоненты CAN bus декодера: микроконтроллер с поддержкой CAN-протокола (например, STM32 или ATmega), трансивер для физического подключения к шине (TJA1050, MCP2551), а также интерфейс для связи с магнитолой – обычно через аналоговые выходы или цифровой протокол (I2C, UART). Декодеры различаются по функционалу: базовые модели передают только основные параметры (скорость, обороты), продвинутые поддерживают паркинг-камеры, управление климатом или интеграцию с мультимедийными системами через Android Auto.

Подключение декодера требует точного соответствия протоколу CAN конкретной модели автомобиля. Например, для Volkswagen Group (VW, Audi, Skoda) используется протокол CAN-BUS 500 кбит/с, для BMW – CAN-FD 1 Мбит/с. Ошибки в настройке скорости шины или идентификаторов сообщений (CAN ID) приводят к некорректной работе или полному отказу системы. Рекомендуется использовать декодеры с предустановленными профилями для популярных марок или программируемые модели, такие как CAN Bus Adapter v3.0 или iDataLink Maestro, которые поддерживают обновление прошивки через ПК.

При выборе декодера обращайте внимание на совместимость с магнитолой. Некоторые устройства требуют активации CAN-протокола через меню настроек головного устройства (например, в магнитолах Pioneer или Sony). Для проверки работоспособности используйте диагностический сканер (ELM327, Launch X431) – он поможет определить активные CAN ID и проверить корректность декодирования сигналов. В случае сбоев проверьте целостность проводки (особенно линий CAN-H и CAN-L) и наличие помех от других электронных устройств.

Для самостоятельной настройки декодера потребуется документация по CAN-протоколу автомобиля. Официальные данные часто закрыты производителями, но существуют открытые базы, такие как OpenOBD или CAN Hacker, где можно найти необходимые CAN ID для конкретных моделей. Пример: для отображения оборотов двигателя на магнитоле Renault Logan 2018 года используется ID 0x18DAF110 с данными в формате Little Endian. Неправильная интерпретация байтов приведет к неверным показаниям.

Зачем нужен CAN bus декодер в автомобильной магнитоле

Современные автомобили используют CAN bus для передачи данных между электронными блоками управления (ЭБУ). Магнитола без декодера не может корректно взаимодействовать с системой, что приводит к потере функций: отключению камеры заднего вида при движении задним ходом, неработающим кнопкам на руле или отсутствию отображения данных о расходе топлива. Декодер решает эту проблему, преобразуя CAN-сообщения в сигналы, понятные головному устройству.

В автомобилях с заводской шиной CAN bus замена штатной магнитолы на стороннюю без декодера часто вызывает ошибки на приборной панели. Например, в моделях Volkswagen, Skoda или Audi после установки неоригинального устройства может появляться сообщение «Ошибка системы мультимедиа». Декодер эмулирует присутствие штатного головного устройства, предотвращая такие сбои и сохраняя функциональность бортового компьютера.

Декодеры различаются по протоколам и поддерживаемым функциям. Для автомобилей BMW с шиной K-CAN подойдет модель с поддержкой протокола F-CAN, а для Toyota – с LIN-шиной. Неправильный выбор декодера приведет к частичной или полной неработоспособности системы. Перед покупкой необходимо уточнить совместимость с конкретной маркой и моделью автомобиля, а также проверить отзывы на форумах владельцев.

Интеграция декодера требует минимальных технических навыков, но важно соблюдать последовательность подключения. Основные провода: CAN-H (обычно оранжевый), CAN-L (зеленый) и питание (+12В). Некоторые модели требуют дополнительного подключения к шине LIN или MOST. Ошибки при монтаже могут вызвать короткое замыкание или повреждение ЭБУ, поэтому рекомендуется использовать схемы подключения от производителя декодера.

Декодеры с расширенными функциями позволяют не только восстанавливать штатный функционал, но и добавлять новые возможности. Например, модули с поддержкой iDrive или MMI обеспечивают управление магнитолой через заводской интерфейс, а некоторые модели интегрируются с системами Apple CarPlay и Android Auto без потери оригинальных функций. Такие решения актуальны для премиальных автомобилей, где важна сохранность заводского дизайна и эргономики.

Стоимость декодеров варьируется от 2 000 до 15 000 рублей в зависимости от функционала и бренда. Дешевые модели часто поддерживают только базовые функции, а премиальные – полный спектр CAN-сообщений. При выборе стоит учитывать не только цену, но и наличие обновлений прошивки, так как производители автомобилей регулярно обновляют протоколы шины, и без поддержки декодер может перестать работать после очередного обновления ПО автомобиля.

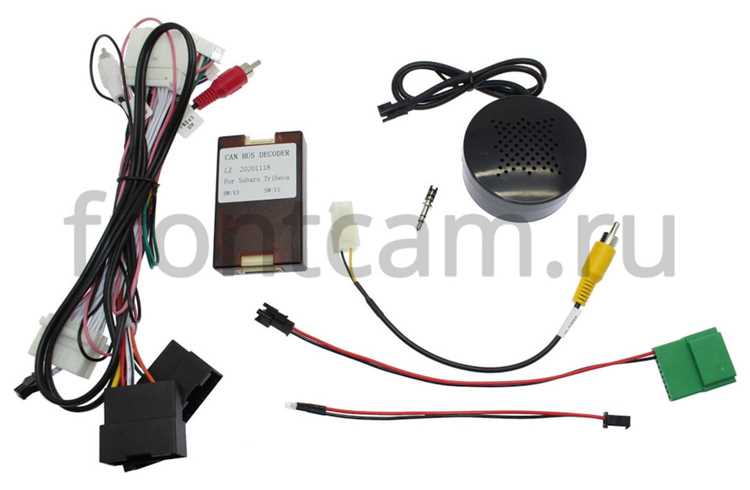

Основные компоненты CAN bus декодера и их назначение

CAN bus декодер состоит из микроконтроллера, CAN-трансивера, стабилизатора напряжения и интерфейсных модулей. Микроконтроллер (например, STM32 или ATmega328) обрабатывает данные, выполняя парсинг CAN-сообщений и преобразование их в сигналы, понятные магнитоле. CAN-трансивер (TJA1050, MCP2551) обеспечивает физическое подключение к шине, преобразуя дифференциальные сигналы CAN_H/CAN_L в логические уровни для микроконтроллера. Стабилизатор (AMS1117, LM2596) поддерживает стабильное питание 3.3V или 5V, защищая схему от скачков напряжения бортовой сети автомобиля.

Для корректной работы декодера критически важна совместимость компонентов по скорости передачи данных (обычно 500 кбит/с для автомобилей). При проектировании схемы учитывайте необходимость фильтрации CAN-сообщений – не все пакеты нужны магнитоле. Используйте библиотеки CAN (например, libcanard для STM32) для упрощения разработки прошивки.

Как подключить CAN bus декодер к штатной магнитоле

Перед началом работ отключите аккумулятор автомобиля на 10–15 минут, чтобы сбросить ошибки в бортовом компьютере. Подготовьте инструменты: мультиметр (для проверки напряжения 12 В на проводах), обжимные клещи, изоленту или термоусадку, канцелярский нож и схему распиновки разъема штатной магнитолы. Большинство декодеров совместимы с ISO-разъемами (16-контактными), но у некоторых моделей (например, Toyota или Volkswagen) используются проприетарные коннекторы – уточните это в документации к декодеру.

Основные провода для подключения:

• Питание (+12 В) – обычно желтый или красный провод в ISO-разъеме (постоянное напряжение). Подключите его к соответствующему проводу декодера, используя пайку или обжимные гильзы.
• Масса (GND) – черный провод, идет на кузов автомобиля или специальный контакт в разъеме. Плохой контакт вызовет помехи в работе аудиосистемы.
• CAN-H и CAN-L – парные провода шины (часто зеленый/белый и зеленый/желтый). Их нельзя путать местами: CAN-H подключается к CAN-H декодера, CAN-L – к CAN-L. Для проверки используйте мультиметр в режиме измерения сопротивления (должно быть ~60 Ом между ними).
• ACC (зажигание) – оранжевый или синий провод, подает питание при включении зажигания. Некоторые декодеры требуют его для активации.

Если штатная магнитола имеет дополнительные функции (например, управление с руля или отображение данных на дисплее приборной панели), потребуется подключить провода K-line (диагностическая линия) или LIN-bus. В автомобилях BMW или Mercedes часто используется отдельный разъем для этих целей – ищите его под панелью приборов или за бардачком. Декодер подключается параллельно: отрежьте провода от штатного разъема, зачистите и соедините с соответствующими контактами декодера через скрутку с последующей пайкой.

После подключения проверьте работу системы:

1. Включите зажигание и активируйте магнитолу. Декодер должен загореться индикатором питания (обычно светодиод).
2. Проверьте управление с руля: нажмите кнопки громкости, переключения треков. Если команды не работают, перепроверьте подключение CAN-шин.
3. Запустите двигатель. На некоторых моделях (например, Renault или Peugeot) декодер активируется только после старта двигателя из-за особенностей CAN-протокола.
4. Если магнитола выдает ошибку «No CAN» или «Check system», отключите аккумулятор на 5 минут и повторите попытку. В 90% случаев это решает проблему.

Для автомобилей с продвинутыми мультимедийными системами (MMI у Audi, iDrive у BMW) может потребоваться активация декодера через диагностический сканер (например, Launch X431 или VCDS). Подключите сканер к OBD-II разъему, выберите пункт «Кодирование модулей» и внесите изменения в конфигурацию CAN-шины. Без этого шага декодер не будет распознаваться системой, даже при правильном подключении. В случае сбоев обратитесь к прошивке декодера – производители регулярно выпускают обновления для совместимости с новыми моделями авто.

Расшифровка сигналов CAN шины: какие данные получает декодер

CAN-шина автомобиля передаёт сотни параметров, но декодер магнитолы обрабатывает только те, которые связаны с мультимедийной системой, комфортом и базовой диагностикой. Основные группы данных включают:

• Состояние органов управления: сигналы с кнопок руля (громкость, трек, голосовое управление), джойстиков и сенсорных панелей. Декодер преобразует их в команды для магнитолы, например, изменение громкости при нажатии на +/−.
• Информация с приборной панели: текущая скорость, обороты двигателя, температура охлаждающей жидкости, уровень топлива. Эти данные используются для отображения на экране магнитолы или синхронизации с навигацией (например, ограничение громкости при превышении скорости).
• Данные климат-контроля: температура в салоне, режим работы кондиционера, положение заслонок. Декодер может интегрировать их в интерфейс магнитолы для управления климатом через единый экран.
• Состояние дверей и освещения: открытие/закрытие дверей, багажника, включение габаритов или дальнего света. Используется для автоматического приглушения экрана при выключении зажигания или блокировки звука при открытии двери водителя.

Помимо штатных сигналов, декодер может считывать расширенные данные, если производитель автомобиля поддерживает открытые протоколы. Например:

• OBD-II параметры: коды ошибок двигателя (P-codes), напряжение бортовой сети, расход топлива. Полезно для диагностики через магнитолу без дополнительных сканеров.
• Данные с датчиков парковки: расстояние до препятствий, направление движения (вперёд/назад). Интегрируются в камеру заднего вида для наложения динамических линий разметки.
• Информация о подушках безопасности: статус системы SRS. В некоторых моделях магнитола отключает звук при срабатывании подушек для экстренного оповещения.

Декодер работает с CAN-сообщениями в формате ID + данные. Каждое сообщение имеет уникальный идентификатор (например, 0x280 для скорости), за которым следуют 8 байт полезной нагрузки. Пример расшифровки:

• Скорость (ID 0x280): байты 0–1 содержат значение в км/ч, умноженное на 0.01 (например, 0x1F40 = 80 км/ч).
• Обороты двигателя (ID 0x2C0): байты 2–3 – значение в об/мин, делённое на 4 (например, 0x0FA0 = 1000 об/мин).
• Температура охлаждающей жидкости (ID 0x3E0): байт 1 – значение в °C, смещённое на −40 (например, 0x5A = 50°C).

Для корректной работы декодера требуется точная привязка ID к конкретной модели автомобиля. Производители используют разные протоколы:

• Volkswagen Group (VW, Audi, Škoda): протокол UDS (ISO 14229) с динамическими ID, требующими инициализации через диагностические запросы.
• Toyota/Lexus: проприетарный протокол BEAN с фиксированными ID, но сложной структурой данных (например, скорость передаётся в байте 4 сообщения 0x3BC).
• BMW: протокол K-CAN с разделением на шины PT-CAN (двигатель) и K-CAN (кузов). Декодер должен поддерживать оба канала.

При подключении декодера важно учитывать частоту обновления данных. Например, скорость передаётся с частотой 10–50 Гц, а температура двигателя – 1–5 Гц. Некорректная настройка фильтрации сообщений приводит к задержкам или «зависанию» интерфейса. Для проверки используйте анализатор CAN-шины (например, CANalzyer или PCAN-View) и сверяйте ID с документацией производителя. При отсутствии официальных данных применяйте метод «обратного инжиниринга»: записывайте трафик при изменении параметров (например, при нажатии кнопки на руле) и анализируйте повторяющиеся сообщения.

Типичные проблемы при работе с CAN bus декодером и их решения

Отсутствие связи между декодером и шиной CAN – одна из самых частых проблем. Причинами могут быть неправильное подключение проводов (например, перепутаны CAN-H и CAN-L), поврежденный кабель или несовместимость скоростей передачи данных. Проверьте подключение мультиметром: напряжение между CAN-H и CAN-L должно составлять 2,5 В в состоянии покоя, а при передаче данных – колебаться в пределах 1,5–3,5 В. Если значения не соответствуют, замените кабель или адаптер. Для диагностики используйте осциллограф или специализированный анализатор CAN, например, PCAN-View.

Декодер не распознает сигналы от определенных устройств автомобиля, таких как климат-контроль или парктроники. Это происходит из-за отсутствия в прошивке декодера необходимых идентификаторов CAN-сообщений (CAN ID) для конкретной модели авто. Решение – обновить прошивку декодера или вручную добавить недостающие CAN ID через программное обеспечение, например, CANHacker или SavvyCAN. Для поиска нужных идентификаторов используйте логирование трафика шины с помощью адаптера ELM327 или LAUNCH X431.

Зависания или сбои в работе декодера после подключения к магнитоле. Часто это связано с конфликтом питания: декодер получает недостаточное напряжение (менее 12 В) или возникают помехи от других устройств. Проверьте стабильность питания с помощью осциллографа – пульсации не должны превышать 100 мВ. Установите дополнительный фильтр питания (например, конденсатор 1000 мкФ) или используйте отдельный стабилизатор напряжения. Если проблема сохраняется, отключите другие устройства, подключенные к CAN-шине, и проверьте декодер в изолированном режиме.

Неправильное отображение данных на экране магнитолы, например, скорость или обороты двигателя показываются с ошибками. Причина – неверная интерпретация декодером формата данных в CAN-сообщениях. В большинстве случаев это решается настройкой параметров декодирования в ПО: укажите правильный масштаб (например, 0,1 км/ч на бит для скорости) и смещение данных в кадре. Для точной настройки используйте документацию по CAN-протоколу вашего автомобиля или обратитесь к дампам трафика, снятым с исправной системы.

Декодер перегружает CAN-шину, вызывая ошибки связи в других системах автомобиля. Это происходит при слишком высокой частоте опроса декодером или отправке лишних сообщений. Ограничьте частоту опроса до 10–50 Гц в настройках декодера – этого достаточно для большинства приложений. Если декодер поддерживает режим «listen-only», активируйте его, чтобы исключить передачу данных в шину. Для автомобилей с низкоскоростной CAN (например, 33,3 кбит/с) используйте декодеры с аппаратной фильтрацией сообщений, чтобы снизить нагрузку.

Проблемы с совместимостью декодера и магнитолы из-за различий в протоколах передачи данных. Например, некоторые магнитолы ожидают данные в формате UART, а декодер выдает их по CAN. Решение – использовать промежуточный конвертер протоколов, например, MCP2515 для преобразования CAN в UART, или перепрошить декодер под требуемый формат. Перед покупкой декодера уточните поддерживаемые протоколы магнитолы и сравните их с характеристиками декодера. В сложных случаях обратитесь к производителю за кастомной прошивкой.
