Замена или установка амортизатора требует точности и соблюдения технических параметров рамы. Перед началом работ проверьте совместимость деталей: диаметр крепежных отверстий (обычно 15×120 мм или 17×100 мм для передних вилок), длину хода штока (от 80 до 200 мм в зависимости от дисциплины) и тип крепления (болтовое или через эксцентрик). Несоответствие этих параметров приведет к повреждению рамы или некорректной работе подвески.
Для установки потребуется набор инструментов: шестигранники (4, 5, 6 мм), динамометрический ключ (момент затяжки болтов – 6–10 Н·м), смазка для резьбы (например, Loctite 243) и велосипедная стойка или тиски с мягкими губками. Работайте на ровной поверхности, исключив попадание грязи в подшипники и сальники амортизатора. Если рама имеет резьбовое крепление, очистите резьбу метчиком соответствующего размера.
На первом этапе демонтируйте старый амортизатор, если он установлен. Открутите болты крепления нижнего и верхнего моста, удерживая вилку от проворачивания. При работе с карбоновыми рамами используйте пластиковые проставки между ключом и поверхностью, чтобы избежать сколов. Проверьте состояние подшипников рулевой колонки – при износе замените их до установки новой вилки.
Перед монтажом нанесите тонкий слой смазки на шток амортизатора и направляющие втулки. Вставьте вилку в рулевую колонку, совместив отверстия под болты. Затягивайте крепеж крест-накрест, соблюдая равномерное распределение нагрузки. Для вилок с воздушной пружиной установите рекомендованное производителем давление (обычно 50–150 psi) и проверьте работу отскока (rebound) на тестовом участке.
Подбор совместимых компонентов для амортизатора и рамы
Ключевой параметр – длина амортизатора в сжатом и растянутом состоянии. Производители рам указывают рекомендованные размеры в технической документации. Например, для рамы с ходом подвески 150 мм подойдет амортизатор длиной 210 мм (сжатый) и 230 мм (растянутый). Отклонение на 5–10 мм может привести к неправильной работе подвески или повреждению рамы. Проверяйте данные на сайте бренда или в спецификациях модели.
Следующий критерий – тип крепления амортизатора. Существуют три основных варианта:
- Болтовое крепление (eye-to-eye) – амортизатор фиксируется болтами через проушины на раме и самом амортизаторе. Стандартный диаметр проушин – 12,7 мм (0,5 дюйма), но встречаются и 15 мм.
- Крепление через картридж (trunnion) – амортизатор вкручивается в раму через резьбовые отверстия. Используется на рамах с интегрированным монтажом, например, у брендов Specialized или Trek.
- Прямое крепление (direct mount) – амортизатор прикручивается к раме без проушин, как у некоторых моделей Yeti или Ibis.
Важно учитывать диаметр корпуса амортизатора. Наиболее распространены размеры:
- 38–40 мм – для кросс-кантри и трейловых велосипедов;
- 51–56 мм – для эндуро и даунхилла;
- 65–76 мм – для тяжелых условий (фрирайд, даунхилл).
Несоответствие диаметра приведет к невозможности установки или ухудшению работы подвески. Например, амортизатор 51 мм не встанет в раму, рассчитанную на 38 мм, без адаптеров.
Ход амортизатора должен соответствовать ходу подвески рамы. Если рама имеет 140 мм хода, а амортизатор рассчитан на 160 мм, подвеска будет работать неэффективно. Производители часто указывают коэффициент прогрессии (например, 2,5:1), который показывает, как ход рамы соотносится с ходом амортизатора. Для точного подбора используйте калькуляторы совместимости, например, от SRAM или Fox.
Материал и конструкция рамы также влияют на выбор амортизатора. Алюминиевые рамы обычно жестче карбоновых, поэтому для них подойдут амортизаторы с более мягкими настройками. Карбоновые рамы, особенно с тонкими трубами, требуют амортизаторов с прогрессивной характеристикой, чтобы избежать пробоев подвески. Обращайте внимание на рекомендации производителя по жесткости пружины (для воздушных амортизаторов) или весу райдера (для пружинных).
Несовместимость может проявиться не только в физических размерах, но и в электронике. Современные амортизаторы с электронной регулировкой (Fox Live Valve, RockShox Flight Attendant) требуют совместимости с системой управления велосипеда. Например, для работы Flight Attendant нужна рама с предустановленными датчиками и совместимым шоковым блоком. Проверяйте протоколы связи: ANT+ или Bluetooth.
Последний этап – проверка совместимости с остальными компонентами. Амортизатор должен свободно перемещаться, не задевая каретку, заднее колесо или тормозные роторы. Учитывайте свободное пространство вокруг амортизатора: минимальный зазор должен составлять 3–5 мм. Также проверьте, не мешает ли амортизатор установке багажника или гидролинии тормозов. Для этого используйте шаблоны производителя или примеряйте амортизатор на раму перед покупкой.
Необходимые инструменты и расходные материалы для монтажа
Для установки амортизатора потребуется набор шестигранных ключей (4, 5, 6 мм) и торцевых головок (8, 10 мм) – стандартные размеры для большинства рам и крепежа. Дополнительно понадобится динамометрический ключ с диапазоном 4–12 Н·м: перетяжка болтов приводит к деформации алюминиевых или карбоновых элементов, а недостаточное усилие – к люфтам. Для работы с подшипниками или сальниками используйте пластиковый или резиновый молоток (весом до 300 г), чтобы избежать повреждения поверхностей.
Расходные материалы зависят от типа амортизатора и рамы. Для воздушных вилок обязательна специальная смазка на основе тефлона или силикона (например, Slickoleum или SRAM Butter) – она наносится на уплотнительные кольца перед установкой. При замене пружинных амортизаторов проверьте наличие демпфирующей жидкости (обычно Fox Float Fluid или RockShox 5W), если требуется долив. Для герметизации резьбовых соединений используйте фиксатор средней прочности (Loctite 243), но избегайте его на карбоновых деталях – только на металлических.
| Инструмент | Назначение | Примечание |
|---|---|---|
| Штангенциркуль (0–150 мм) | Измерение посадочных размеров рамы и амортизатора | Точность ±0,05 мм критична для карбоновых рам |
| Съемник кареток (например, Park Tool BBT-9) | Демонтаж нижнего крепления амортизатора на некоторых рамах | Требуется для моделей с интегрированными подшипниками |
| Набор для прокачки (шприцы, трубки) | Обслуживание гидравлических амортизаторов | Используйте только совместимую жидкость (не смешивайте бренды) |
Для финальной проверки понадобится стенд или помощник: амортизатор должен свободно перемещаться без заеданий, а крепеж – выдерживать нагрузку. При работе с карбоном используйте только алюминиевые или титановые болты (например, Titanium Ti-6Al-4V) – стальные крепежи вызывают электрохимическую коррозию. Храните инструменты в сухом месте: ржавчина на ключах приводит к срыву граней болтов, особенно на алюминиевых рамах.

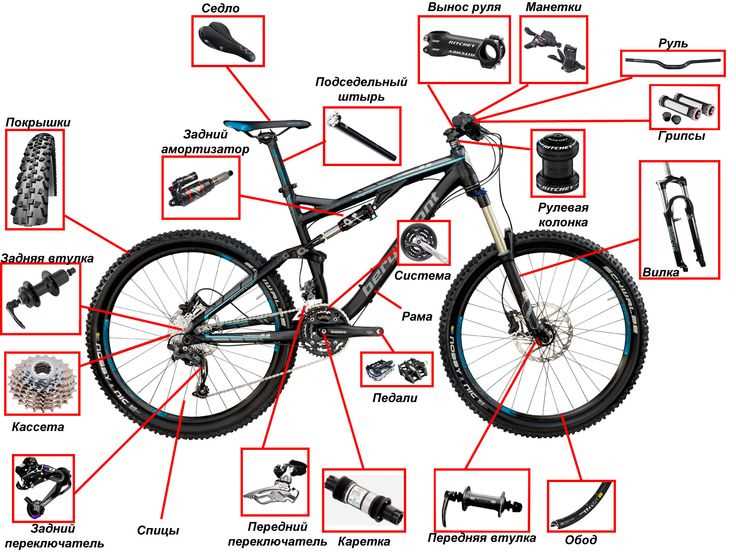

Демонтаж старого амортизатора или подготовка рамы к установке
Перед началом работ зафиксируйте велосипед в ремонтной стойке или переверните его на руль и седло, обеспечив доступ к амортизатору снизу. Если рама алюминиевая или карбоновая, используйте динамометрический ключ для контроля усилия при откручивании крепежа – превышение допустимых значений (обычно 6–10 Н·м для болтов крепления) может привести к повреждению резьбы или трещинам.
Отсоедините заднее колесо, сняв эксцентрик или открутив гайки оси. Для моделей с дисковыми тормозами отсоедините калипер, чтобы не повредить гидролинию или ротор. Если амортизатор масляный, слейте масло через сливной болт в нижней части – это предотвратит загрязнение рамы и упростит последующую утилизацию.
Осмотрите точки крепления амортизатора к раме: верхнее крепление (обычно под седлом) и нижнее (возле каретки или заднего треугольника). Открутите болты в последовательности «крест-накрест» для равномерного распределения нагрузки. Если болты прикипели, нанесите проникающую смазку (например, WD-40 Specialist) и выждите 10–15 минут, затем попробуйте снова.
При демонтаже пружинно-эластомерных амортизаторов проверьте состояние эластомеров: трещины, деформация или потеря упругости – признаки необходимости замены. Для воздушных амортизаторов стравите давление через клапан с помощью специального насоса, чтобы избежать резкого сброса и повреждения уплотнений.
Очистите посадочные места на раме от грязи, старой смазки и остатков герметика. Используйте безворсовую салфетку и изопропиловый спирт для обезжиривания – это обеспечит надежное прилегание нового амортизатора. Проверьте резьбу в отверстиях рамы: если она повреждена, нарежьте новую метчиком соответствующего размера (обычно M6 или M8).
Если рама новая или амортизатор устанавливается впервые, проверьте совместимость крепежных отверстий. Расстояние между центрами верхнего и нижнего креплений (eye-to-eye) должно соответствовать длине амортизатора в сжатом состоянии. Для большинства двухподвесов это 165–210 мм. При несовпадении потребуются переходные кронштейны или адаптеры.
Нанесите тонкий слой консистентной смазки (например, Shimano Premium Grease) на резьбу болтов и посадочные поверхности перед установкой нового амортизатора. Это предотвратит коррозию и облегчит последующий демонтаж. Для карбоновых рам используйте специальную смазку с тефлоном или медную пасту, чтобы избежать гальванической коррозии.
Правильное позиционирование амортизатора относительно рамы
Оптимальное расположение амортизатора зависит от типа подвески и геометрии рамы. Для одноподвесных велосипедов (хардтейлов) задний амортизатор крепится между верхней трубой и нижними перьями, при этом расстояние между осями креплений должно соответствовать длине амортизатора в сжатом состоянии плюс 5–10 мм запаса. У двухподвесных рам с четырехрычажной кинематикой критически важно выдержать угол установки: отклонение более чем на 2° от заводских рекомендаций приводит к снижению эффективности на 15–20% и ускоренному износу сайлентблоков.
При монтаже обращайте внимание на осевую соосность крепежных отверстий. Даже незначительное смещение (0,5 мм) вызывает перекос штока, что увеличивает трение на 30% и сокращает ресурс уплотнений. Используйте калиброванные проставки толщиной 0,1–0,3 мм для компенсации допусков рамы. Для амортизаторов с воздушной камерой проверьте зазор между корпусом и рамой: минимальное расстояние – 3 мм, иначе при полном сжатии возможен контакт с металлом, ведущий к повреждению покрытия и коррозии.
Регулировка предварительной нагрузки требует точного позиционирования. На амортизаторах с регулировочным кольцом (например, RockShox Monarch) метка на корпусе должна совпадать с верхней кромкой рамы при установке велосипеда на ровную поверхность и весе райдера 75–80 кг. Для пружинных моделей (Fox Float DPX2) расстояние от нижнего крепления до упора пружины выставляется по формуле: L = (ход амортизатора × 0,25) + 5 мм. Отклонение на 1 мм изменяет жесткость на 4–6%.
На рамах с прогрессивной кинематикой (например, Specialized Stumpjumper) амортизатор смещают ближе к каретке на 8–12 мм относительно базовой позиции. Это компенсирует нелинейность хода и предотвращает «пробои» подвески на крупных неровностях. Проверьте положение с помощью лазерного уровня: линия, проходящая через оси креплений, должна быть параллельна оси задней оси колеса с допуском ±1 мм. При нарушении этого условия эффективность работы подвески снижается на 25–30%.
Финальная проверка проводится под нагрузкой. Установите велосипед на стенд, имитирующий вес райдера (80–90% от реального), и замерьте ход амортизатора. При полном сжатии расстояние между корпусом и рамой должно оставаться не менее 2 мм. Если зазор меньше, замените крепежные болты на удлиненные (M6×30 вместо M6×25) или используйте эксцентриковые проставки. Зафиксируйте положение контргайками с моментом затяжки 8–10 Н·м для стальных рам и 6–7 Н·м для алюминиевых.
Крепление амортизатора к раме с соблюдением момента затяжки
Момент затяжки болтов крепления амортизатора критически важен для безопасности и долговечности конструкции. Превышение допустимых значений приводит к деформации резьбы или растрескиванию карбоновой рамы, недостаточная затяжка – к люфтам и преждевременному износу. Для большинства велосипедных амортизаторов производители указывают момент в диапазоне 6–10 Н·м для стальных болтов и 4–7 Н·м для алюминиевых. Точные значения всегда приведены в инструкции к амортизатору или раме – сверяйтесь с ними перед установкой.
Используйте динамометрический ключ с точностью ±3% для контроля усилия. Порядок затяжки болтов зависит от типа крепления:
- Двухболтовое крепление (верхнее/нижнее ушко): затягивайте болты поочередно, начиная с нижнего, с шагом 1–2 Н·м до достижения требуемого значения.
- Четырехболтовое крепление (например, у задних амортизаторов): следуйте схеме «крест-накрест» (1–3–2–4), равномерно распределяя нагрузку.
- Карбоновые рамы: обязательно применяйте фиксатор резьбы (например, Loctite 243) и затягивайте болты в два этапа: сначала до 50% момента, затем до полного значения после 10-минутной паузы.
Перед затяжкой очистите резьбу болтов и посадочные отверстия от грязи и старого фиксатора. Нанесите тонкий слой смазки на резьбу (для стальных болтов – литиевую смазку, для титановых – медную пасту), чтобы предотвратить заедание. После затяжки проверьте отсутствие перекосов амортизатора относительно рамы – зазор между ушками и крепежными элементами должен быть равномерным по всей окружности.
Через 50–100 км пробега повторно проверьте момент затяжки всех болтов. Вибрации и динамические нагрузки могут ослабить крепление, особенно на новых велосипедах. Для амортизаторов с регулировкой жесткости (например, Fox Float или RockShox Monarch) дополнительно контролируйте затяжку винтов регулировочных механизмов – их момент обычно составляет 1,5–3 Н·м.
Настройка хода и предварительной нагрузки амортизатора
Ход амортизатора определяется расстоянием между крайними положениями штока при полном сжатии и растяжении. Для большинства горных велосипедов оптимальный ход заднего амортизатора составляет 50–75% от полного хода рамы. Например, если рама рассчитана на 150 мм хода, рабочий ход амортизатора должен быть в пределах 75–112 мм. Измерьте фактический ход с помощью линейки или штангенциркуля, предварительно зафиксировав велосипед на подставке и нагрузив заднее колесо весом райдера (или эквивалентным грузом). Если ход меньше рекомендуемого, проверьте наличие ограничителей в раме или амортизаторе – часто их можно удалить или заменить на более короткие.
Предварительная нагрузка (preload) регулирует начальное сопротивление амортизатора сжатию. Настройка зависит от веса райдера и стиля езды:
- Кросс-кантри (XC): 10–20% от полного хода амортизатора. Для райдера весом 70 кг на амортизаторе с ходом 50 мм предварительная нагрузка составит 5–10 мм.
- Трейл/эндуро: 20–30%. При ходе 60 мм – 12–18 мм.
- Даунхилл (DH): 30–40%. Для 75 мм хода – 22–30 мм.
Регулировка выполняется вращением кольца предварительной нагрузки на воздушной камере (для пневматических амортизаторов) или подтягиванием пружины (для пружинных). На пневматических моделях используйте насос высокого давления: накачайте амортизатор до рекомендуемого давления (указано на наклейке или в инструкции), затем сбросьте давление на 5–10% для мягкого срабатывания на мелких неровностях. Проверьте настройку, проехав тестовый участок с характерными для вашего стиля препятствиями – амортизатор должен срабатывать на 2/3 хода при средней нагрузке.
Для точной настройки используйте метод «sag test». Установите велосипед на ровную поверхность, наденьте полную экипировку и сядьте в привычную посадку. Попросите помощника измерить расстояние от оси заднего колеса до фиксированной точки на раме (например, до дропаута) в двух положениях: без нагрузки и с вашим весом. Разница между этими значениями – это sag (проседание). Оптимальный sag для большинства дисциплин – 25–30% от полного хода амортизатора. Если проседание меньше 20%, уменьшите предварительную нагрузку или давление; если больше 35% – увеличьте. Записывайте параметры настройки для разных условий (например, «трейл: 120 psi, sag 28%»), чтобы быстро возвращаться к проверенным комбинациям.
Проверка работоспособности и устранение люфтов после установки
Сначала зафиксируйте велосипед на стойке или подвесьте заднее колесо, чтобы амортизатор работал без нагрузки. Плавно сожмите вилку руками, проверяя равномерность хода и отсутствие заеданий. Если амортизатор возвращается в исходное положение рывками или с задержкой, ослабьте крепёжные болты на 1–2 оборота и повторите тест – возможно, перетянуты сальники или недостаточно смазки в штоке. Для воздушных амортизаторов дополнительно проверьте давление манометром: разница между заданным и фактическим значением не должна превышать 5–7 PSI.
Люфты в подвижных соединениях определяйте визуально и на слух. Покачайте раму из стороны в сторону, удерживая амортизатор за нижний шарнир: стук или видимое смещение указывает на износ подшипников или ослабление болтов крепления. Для устранения затяните болты моментом, указанным в спецификации производителя (обычно 6–10 Н·м для алюминиевых рам, 8–12 Н·м для стальных). Если люфт сохраняется, замените изношенные втулки или подшипники – игнорирование приведёт к разрушению посадочных мест.
После устранения люфтов проведите динамический тест: проедьте 50–100 метров по неровной поверхности, контролируя поведение амортизатора. Обратите внимание на посторонние звуки при сжатии/отбое и стабильность работы под нагрузкой. Если амортизатор «пробивает» на крупных неровностях, увеличьте давление на 10–15% или отрегулируйте скорость отбоя с помощью клапана (обычно расположен на нижней части штока). Запишите параметры настройки для последующей корректировки.
