Радиатор охлаждения на Mercedes-Benz W211 (модель 220) – критически важный элемент системы, отвечающий за поддержание температуры двигателя в диапазоне 85–95°C. На двигателях OM642 (3.0 CDI) и M272 (3.5 V6) ресурс штатного радиатора составляет 120–150 тыс. км, после чего возрастает риск течей из-за коррозии алюминиевых сот или разрушения пластиковых бачков. Замена требуется при появлении масляных пятен под автомобилем, падении уровня антифриза без видимых утечек или перегреве двигателя на холостых оборотах.
Для работы понадобятся: радиатор оригинальный (A2115000401) или аналог (Hella 8MK 351 041-001, Nissens 60750), набор Torx T25–T50, ключи на 10 и 13, пассатижи, емкость для слива антифриза (не менее 8 л), герметик для прокладок (Loctite 574) и новый антифриз (концентрат Mercedes A0009890825, разбавленный дистиллированной водой 1:1). Перед началом демонтажа убедитесь, что двигатель остыл – давление в системе при температуре 90°C достигает 1.2 бар, что может привести к ожогам.
На W211 радиатор крепится к кузову через резиновые подушки (4 шт.) и фиксируется двумя верхними кронштейнами к рамке радиатора. Нижние патрубки соединены с термостатом и водяным насосом через быстросъемные хомуты (тип «VAG»), которые часто ломаются при демонтаже – заранее приобретите запасные (Mahle OC 100). Особое внимание уделите электровентилятору: на моделях с климат-контролем он управляется блоком SAM, и неправильное отключение разъема может вызвать ошибку в системе.

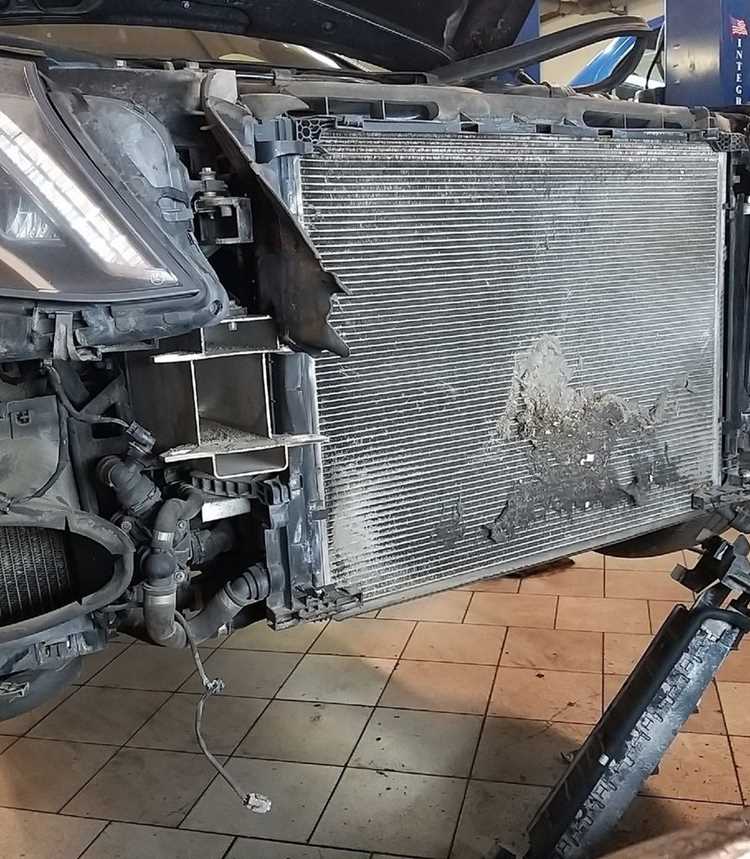

Слив антифриза проводите через нижний патрубок радиатора, предварительно сняв защиту картера. На двигателях M272 объем системы охлаждения составляет 9.5 л, на OM642 – 11 л. После замены радиатора обязательно прокачайте систему: запустите двигатель, доведите температуру до 90°C, затем откройте винт прокачки на корпусе термостата (ключ на 8) до появления ровной струи без пузырьков. Повторите процедуру после остывания двигателя.
Необходимые инструменты и материалы для замены радиатора
Для замены радиатора охлаждения на Mercedes W211 (220 CDI/бензин) потребуется набор торцевых головок 10, 13, 17 мм с удлинителями и трещоткой. Обязательно наличие TORX T25, T30 – они нужны для демонтажа пластиковых элементов передней панели и креплений бампера. Ключ на 8 мм пригодится для отсоединения патрубков системы охлаждения, а плоскогубцы с тонкими губками – для снятия хомутов без повреждения шлангов.
Из специфических инструментов понадобится съёмник клипс (артикул HAZET 1965-1) – без него высока вероятность сломать пластиковые фиксаторы передней решётки и бампера. Для слива антифриза подготовьте ёмкость объёмом не менее 10 литров и воронку с узким носиком для аккуратного залива новой жидкости. Шприц на 100–200 мл поможет откачать остатки антифриза из расширительного бачка.
Новый радиатор должен соответствовать оригинальному артикулу: A2115000401 (для дизельных моделей) или A2115000501 (для бензиновых). Рекомендуется сразу заменить термостат (A0001500314) и прокладку крышки термостата (A0009978340), так как доступ к ним после установки радиатора будет затруднён. Антифриз используйте только концентрат Mercedes-Benz (Q1030002) или аналог Glysantin G48 в пропорции 1:1 с дистиллированной водой.
Для герметизации соединений потребуется силиконовый герметик (Loctite 574) – он наносится тонким слоем на фланцы патрубков перед установкой. Хомуты на шлангах лучше заменить на новые пружинные (Norma 50–70 мм) или червячные (Würth 10–16 мм), так как старые часто теряют упругость. Не забудьте про новые уплотнительные кольца для датчика температуры (A0009974748) и сливной пробки радиатора.
Работать удобнее на подъёмнике или смотровой яме, но при их отсутствии хватит домкрата и страховочных стоек для подъёма передней части автомобиля. Магнитная чашка (Neiko 02670A) поможет не потерять мелкие болты и гайки при демонтаже. Для очистки посадочных мест радиатора используйте безворсовую ветошь и очиститель тормозов (Liqui Moly Bremsenreiniger) – он быстро испаряется и не оставляет следов.
Дополнительно пригодится мультиметр для проверки датчика температуры охлаждающей жидкости после установки. Если радиатор меняется из-за течи, осмотрите конденсатор кондиционера на предмет повреждений – его замена может потребоваться одновременно. В случае демонтажа вентиляторов охлаждения подготовьте ключ на 7 мм для отсоединения электрических разъёмов и пластиковые клипсы (A2119970091) для крепления проводки.
Подготовка автомобиля и слив охлаждающей жидкости
Перед началом работ установите автомобиль на ровную площадку с твердым покрытием. Включите стояночный тормоз и убедитесь, что двигатель полностью остыл – температура охлаждающей жидкости (ОЖ) не должна превышать 40°C. На моделях Mercedes-Benz W211 (220 CDI/220 CGI) с 2002 по 2009 годы используется система охлаждения объемом 8,5–9,5 литров в зависимости от модификации. Подготовьте емкость для слива не менее 10 литров с широким горлом для удобства.
Откройте капот и снимите декоративную крышку двигателя, закрепленную на пластиковых фиксаторах. На моделях с V6 (M272) или рядной четверкой (OM646/OM651) доступ к радиатору частично перекрыт впускным коллектором – для удобства демонтируйте воздуховод, соединяющий воздушный фильтр с дроссельной заслонкой. Отсоедините минусовую клемму аккумулятора, чтобы исключить случайное замыкание при работе с электрическими компонентами системы охлаждения.
Слив ОЖ выполняется через два основных отверстия: нижний патрубок радиатора и сливной кран на блоке цилиндров. На радиаторе Mercedes 220 сливной кран расположен в левой нижней части (по ходу движения) и имеет пластиковую рукоятку черного цвета. Для доступа к нему снимите защиту картера двигателя – она крепится на 6 болтах M10 с головкой на 13 мм. Подставьте емкость под кран и медленно открутите его, избегая резких движений, чтобы не повредить резьбу.
Для полного слива жидкости из блока цилиндров найдите сливную пробку на левой стороне двигателя (со стороны водителя). На дизельных моделях (OM646/OM651) она расположена под выпускным коллектором, на бензиновых (M272) – ближе к масляному фильтру. Пробка имеет шестигранную головку на 8 мм. Открутите ее, предварительно подставив емкость под струю – из блока сольется дополнительно 1,5–2 литра ОЖ. После слива закрутите пробку с усилием 15–20 Н·м.
Если охлаждающая жидкость сливается для замены радиатора, рекомендуется промыть систему дистиллированной водой. Для этого залейте воду через расширительный бачок до верхней метки, запустите двигатель на 2–3 минуты и повторите процедуру слива. На моделях с автоматической коробкой передач (7G-Tronic) учитывайте, что теплообменник АКПП подключен к системе охлаждения – при сливе из радиатора часть жидкости останется в контуре коробки.
Перед отсоединением патрубков радиатора сбросьте давление в системе, открутив крышку расширительного бачка на остывшем двигателе. Используйте плоскогубцы с регулируемым захватом для ослабления хомутов на патрубках – на Mercedes 220 применяются пружинные хомуты с каталожным номером A0009978692. Для удобства маркируйте патрубки скотчем или маркером, чтобы избежать ошибок при обратной сборке.
| Наименование | Артикул/размер | Количество |
|---|---|---|
| Ключ торцевой | 13 мм | 1 |
| Шестигранник | 8 мм | 1 |
| Плоскогубцы для хомутов | Knipex 86 03 180 | 1 |
| Емкость для слива ОЖ | ≥10 л | 1 |
| Дистиллированная вода | – | 10 л |
| Новая охлаждающая жидкость | MB 325.0 (Glysantin G30) | 9 л |
Демонтаж переднего бампера и защитных элементов
Снимите решетку радиатора: подденьте отверткой 6 пластиковых фиксаторов по периметру (3 сверху, 3 снизу). Аккуратно отсоедините разъемы подсветки эмблемы (если есть) и датчика наружной температуры. Решетка удерживается на направляющих – тяните ее на себя с усилием 5–7 кг.
- Нижние болты бампера (M10×1.5) откручивайте головкой на 17 мм с удлинителем – доступ к ним открывается после снятия пластиковых накладок под арками.
- Пистоны подкрылков извлекайте специальным съемником или плоской отверткой, поддевая центральную часть – не тяните за корпус, чтобы не сломать.
- Защелки в центре бампера отстегиваются нажатием на пластиковые язычки изнутри – используйте фонарик для визуального контроля.
После откручивания всех креплений бампер снимается движением вперед и вниз. Усилие прикладывайте равномерно – перекос может повредить направляющие на кузове. Если бампер «заедает», проверьте скрытые пистоны под номерным знаком и в районе противотуманок.
Защитный пластиковый поддон двигателя крепится на 8 болтах M6 (головка на 10 мм) и 4 пистонах. Открутите сначала болты, затем извлеките пистоны – они часто ломаются при попытке вытащить их до снятия болтов. Поддон снимается целиком или по частям (если мешает масляный фильтр).
Нижняя металлическая защита радиатора (если установлена) удерживается 6 болтами M8×1.25 (головка на 13 мм). Два передних болта расположены за бампером, остальные – вдоль лонжеронов. При обратной установке замените уплотнительные шайбы на новых (артикул A0009970340).
Перед отсоединением разъемов противотуманных фар и датчиков парктроника промаркируйте их скотчем или фломастером. Разъемы имеют разную форму, но при сборке легко перепутать. Для отсоединения используйте пластиковый клин – металлическая отвертка может повредить контакты.

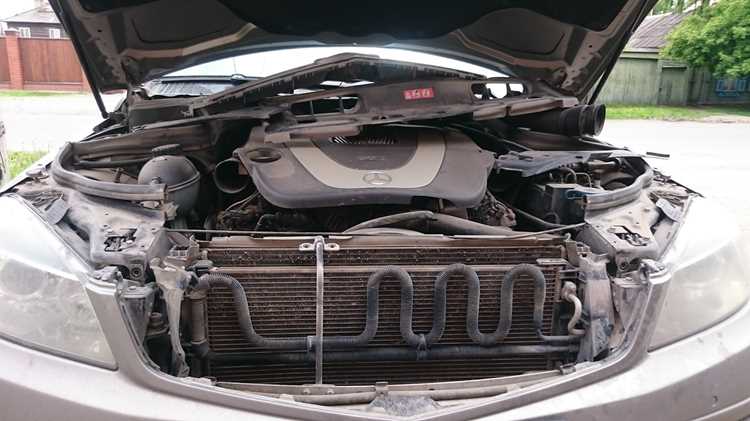

Отсоединение патрубков и креплений радиатора
Перед началом работ слейте охлаждающую жидкость через сливной кран в нижней части радиатора или отсоедините нижний патрубок. Используйте емкость объемом не менее 10 литров – антифриз токсичен и требует утилизации. Если жидкость сливается не полностью, продуйте систему сжатым воздухом через верхний патрубок при открытой крышке расширительного бачка.
Отсоедините патрубки в следующем порядке:
- Верхний патрубок – зафиксирован хомутом с пружинным механизмом (артикул A 000 997 24 45). Сожмите усики хомута пассатижами и сдвиньте его на 3–4 см от края патрубка. Если хомут коррозирован, срежьте его болгаркой, но замените новым при сборке.
- Нижний патрубок – аналогичный хомут, но часто закисает из-за близости к дорожному покрытию. Обработайте соединение проникающей смазкой (например, WD-40) за 15 минут до демонтажа.
- Патрубок расширительного бачка – расположен с правой стороны радиатора, крепится пластиковым быстросъемным фиксатором. Нажмите на выступы фиксатора и потяните патрубок на себя.
Отключите электрические разъемы вентиляторов охлаждения. На моделях W211 (2002–2009 гг.) разъемы расположены на левой стороне радиатора: один – для основного вентилятора, второй – для дополнительного (если установлен). Сожмите фиксаторы пальцами и отсоедините разъемы движением вниз. Избегайте рывков – пластиковые защелки хрупкие.
Демонтируйте крепления радиатора. На Mercedes 220 используются четыре точки фиксации:
- Две верхние опоры – пластиковые кронштейны с резиновыми втулками, крепятся болтами M6 (ключ на 10). Открутите болты, затем снимите кронштейны, потянув их вверх.
- Две нижние опоры – металлические скобы, закрепленные болтами M8 (ключ на 13). При откручивании поддерживайте радиатор – после снятия скоб он удерживается только патрубками.
Проверьте состояние резиновых подушек радиатора (артикул A 211 501 02 25). Если на них есть трещины или деформация более 2 мм, замените. При установке нового радиатора смажьте подушки силиконовой смазкой для предотвращения скрипов. Обратите внимание на зазоры между радиатором и конденсором кондиционера – они должны быть равномерными (3–5 мм), иначе возможен перегрев.
При отсоединении радиатора следите за положением направляющих штифтов. На нижней части радиатора расположены два пластиковых штифта диаметром 8 мм, которые входят в отверстия на кузове. При демонтаже наклоните радиатор на 15–20 градусов вперед, чтобы штифты вышли из зацепления. Не прилагайте чрезмерных усилий – штифты легко ломаются.
Установка нового радиатора и обратная сборка
Перед установкой нового радиатора проверьте его на соответствие оригиналу по габаритам и расположению патрубков. Убедитесь, что уплотнительные кольца на штуцерах не повреждены – при необходимости замените их на новые (артикул A0009890726 для модели W211). Нанесите тонкий слой силиконовой смазки на резиновые втулки крепления радиатора к кузову, чтобы избежать скрипов и перекосов при монтаже.
Установите радиатор в посадочное место, совместив отверстия в его кронштейнах с направляющими на кузове. Затяните болты крепления моментом 8–10 Н·м в последовательности «крест-накрест», начиная с верхних точек. Подключите электрический разъем вентилятора, предварительно очистив контакты от окислов контактной смазкой Liqui Moly 3140.
Подсоедините верхний и нижний патрубки охлаждающей жидкости, зафиксировав их хомутами с усилием 3–4 Н·м. Убедитесь, что шланги не перекручены и не касаются подвижных элементов двигателя. При установке расширительного бачка проверьте состояние его пробки – давление срабатывания клапана должно составлять 1,4 бар (артикул A0009890125).
Заполните систему охлаждающей жидкостью через горловину радиатора, используя смесь антифриза MB 325.0 (концентрат) с дистиллированной водой в пропорции 50/50. Удалите воздух из системы, открыв винт прокачки на термостате (расположен на корпусе помпы) до появления сплошной струи жидкости без пузырьков. Запустите двигатель, прогрейте до 90°C и повторно проверьте уровень ОЖ после остывания – он должен находиться между отметками MIN и MAX на расширительном бачке.
