Датчик температуры антифриза (ДТОЖ) – критически важный элемент системы охлаждения двигателя, напрямую влияющий на точность показаний приборной панели и работу ЭБУ. При выходе из строя этого компонента возможны перегрев мотора, некорректная работа вентилятора охлаждения или повышенный расход топлива из-за неправильной топливной смеси. Средний срок службы датчика – 80–120 тыс. км, но на практике он может выйти из строя раньше из-за некачественного антифриза или механических повреждений.
Типичные признаки неисправности: скачки температуры на приборной панели, постоянное включение вентилятора на высоких оборотах, ошибки P0115–P0118 в диагностическом сканере. Перед заменой убедитесь, что проблема именно в датчике – проверьте сопротивление мультиметром (при 20°C оно должно составлять 2–6 кОм для большинства моделей) и осмотрите разъем на предмет окисления. Работайте только на остывшем двигателе: антифриз под давлением может вырваться при откручивании датчика, вызвав ожоги.
Для замены потребуются: новый датчик (оригинал или проверенный аналог, например, Febi 23890 для VAG или Denso 550-4001 для Toyota), ключ на 19 мм (или головка с трещоткой), герметик для резьбы (например, Loctite 574), емкость для слива антифриза и ветошь. Не экономьте на качестве детали – дешевые подделки часто имеют неверные калибровочные характеристики, что приводит к ошибкам в работе ЭБУ. Следуйте инструкции пошагово, чтобы избежать утечек и повреждения резьбы в блоке цилиндров.
Как определить неисправность датчика температуры охлаждающей жидкости
Первый признак – некорректные показания температуры на приборной панели. Если стрелка указателя хаотично прыгает, замирает на одном значении или показывает температуру, не соответствующую реальной (например, 90°C при холодном двигателе), датчик с высокой вероятностью вышел из строя. Проверьте данные сканером OBD-II: коды ошибок P0115–P0119 прямо указывают на проблемы с цепью или самим датчиком.
Двигатель перегревается или работает в нештатном режиме. Неисправный датчик может передавать ЭБУ заниженные значения температуры, из-за чего блок управления увеличивает подачу топлива и задерживает включение вентилятора охлаждения. В результате температура антифриза поднимается до критических 110–120°C, а вентилятор срабатывает с опозданием или не включается вовсе. Наблюдайте за поведением системы: если вентилятор запускается только при достижении красной зоны, а не при 95–100°C, как положено, – это явный сигнал.
Повышенный расход топлива и нестабильный холостой ход. Датчик влияет на формирование топливной смеси: при ложных показаниях ЭБУ обогащает смесь, что приводит к перерасходу на 10–20%. На холостом ходу обороты могут плавать в диапазоне 500–1200 об/мин, особенно на холодную. Сравните расход до и после появления симптомов: если разница превышает 1,5–2 л на 100 км, проверьте датчик мультиметром.
Для диагностики используйте мультиметр в режиме омметра. Сопротивление исправного датчика меняется в зависимости от температуры антифриза. Ниже приведены эталонные значения для распространённых моделей:
| Температура (°C) | Сопротивление (Ом) |
|---|---|
| 20 | 2200–2800 |
| 50 | 700–900 |
| 80 | 280–350 |
| 100 | 170–200 |
Отклонение от табличных значений более чем на 10% указывает на неисправность. Проверку проводите на прогретом двигателе, отключив разъём датчика и подключив щупы мультиметра к его контактам. Если сопротивление бесконечно или равно нулю – датчик подлежит замене. Дополнительно осмотрите разъём на наличие окислов и повреждений проводки: обрыв цепи или короткое замыкание дадут те же симптомы, что и неисправный датчик.
Какие инструменты и материалы понадобятся для замены
Для замены датчика температуры антифриза потребуется стандартный набор инструментов: торцевой ключ на 19 мм или головка с трещоткой для большинства моделей автомобилей (например, ВАЗ, Renault, Hyundai), а для некоторых иномарок – ключ на 21 или 22 мм. Обязателен удлинитель для доступа к труднодоступным местам, особенно если датчик расположен за генератором или вблизи выпускного коллектора. Пассатижи или разводной ключ пригодятся для снятия фиксирующего хомута на патрубке, если он мешает демонтажу.
Из расходных материалов необходим новый датчик температуры, совместимый с конкретной маркой и моделью двигателя – артикул можно уточнить по VIN-коду или в каталоге производителя (например, для Lada Granta подходит 2112-3851010, для Kia Rio – 25630-26000). Также понадобится свежий антифриз для доливки после установки, так как часть жидкости неизбежно вытечет при демонтаже старого датчика. Рекомендуется использовать охлаждающую жидкость того же типа, что и залитая в систему (G12, G12+ или G13), чтобы избежать химической реакции между разными составами.
Дополнительно приготовьте емкость объемом не менее 1 литра для слива антифриза, ветошь для протирки подтеков и герметик для резьбовых соединений, если на новом датчике нет уплотнительного кольца. В некоторых случаях может потребоваться мультиметр для проверки работоспособности старого датчика перед заменой – сопротивление исправного элемента при 20°C должно составлять 2,5–3,5 кОм, а при 90°C – 200–300 Ом.

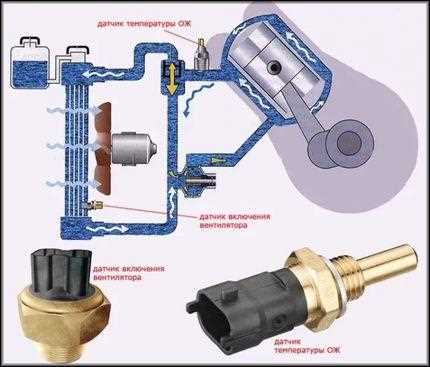

Где находится датчик температуры антифриза в автомобиле
Датчик температуры антифриза чаще всего расположен на блоке цилиндров или головке блока, в непосредственной близости к термостату. В большинстве моделей с рядными двигателями он вкручен в корпус термостата или рядом с ним, например, на патрубке, соединяющем двигатель с радиатором. В V-образных моторах датчик может находиться на одной из головок блока, ближе к передней части двигателя.
В автомобилях с электронным управлением двигателем (ЭСУД) датчик часто интегрирован в систему охлаждения так, чтобы максимально точно фиксировать температуру жидкости на выходе из блока. Например, в двигателях семейства ВАЗ (2110, Приора, Гранта) он установлен на корпусе термостата, рядом с верхним патрубком радиатора. В иномарках, таких как Volkswagen Golf или Skoda Octavia, датчик обычно размещён на головке блока со стороны выпускного коллектора.
В дизельных двигателях датчик нередко находится вблизи топливного насоса высокого давления или на корпусе масляного фильтра, где температура антифриза коррелирует с тепловым режимом мотора. В турбированных агрегатах, например, у BMW N57 или Mercedes OM642, датчик может быть установлен на выходе из турбины, чтобы отслеживать перегрев.
В некоторых моделях, таких как Toyota Corolla или Honda Civic, датчик температуры антифриза спрятан под впускным коллектором или за генератором. Для доступа к нему потребуется снять часть навесного оборудования, включая воздушный фильтр или патрубки системы впуска. В Ford Focus с двигателем 1.6 Duratec он расположен на передней части блока цилиндров, за шкивом коленвала.
В автомобилях с продольным расположением двигателя (например, Audi A4 или Subaru Outback) датчик часто находится на боковой поверхности блока, ближе к салону. В переднеприводных моделях с поперечным мотором (Kia Rio, Hyundai Solaris) он обычно доступен сверху, но может быть закрыт декоративной крышкой двигателя или расширительным бачком.
Если в автомобиле два датчика температуры антифриза, один из них отвечает за показания на приборной панели, а второй – за работу ЭБУ. Первый обычно расположен выше, ближе к термостату, второй – ниже, на выходе из радиатора или в блоке цилиндров. В системах с раздельным охлаждением (например, у некоторых моделей Porsche) датчики могут быть установлены на каждом контуре отдельно.
Для точного определения местоположения датчика в конкретной модели рекомендуется использовать сервисную документацию или каталоги запчастей (например, ETKA для Volkswagen, EPC для Mercedes). В большинстве случаев датчик имеет резьбовое соединение M12x1.5 или M14x1.5 и подключается через двухконтактный разъём. При замене важно не перепутать его с датчиком температуры впускного воздуха или масла, которые могут находиться рядом.
Как правильно слить антифриз перед демонтажем датчика
Слив антифриза – обязательная процедура перед заменой датчика температуры, так как большинство систем охлаждения герметичны и работают под давлением. Начните с остывшего двигателя: температура жидкости в горячем состоянии достигает 90–110°C, что опасно для кожи и может привести к выбросу пара. Подготовьте ёмкость объёмом не менее 5–7 литров (для легковых автомобилей) с широким горлом, чтобы избежать проливов. Расположите её под сливным краном радиатора или нижним патрубком – в зависимости от конструкции системы.
Откройте крышку расширительного бачка или радиатора, чтобы сбросить давление и ускорить слив. Если автомобиль оснащён сливным краном на блоке цилиндров (обычно расположен с левой стороны двигателя), откройте и его – это позволит удалить до 80% антифриза. Для полного слива отсоедините нижний патрубок радиатора, предварительно ослабив хомут плоскогубцами или отвёрткой. Остатки жидкости из блока цилиндров можно удалить, прокрутив стартер на 3–5 секунд при снятой крышке расширительного бачка.
- Не сливайте антифриз на землю – используйте поддон или воронку с трубкой для направления потока.
- Проверьте состояние слитой жидкости: мутный или ржавый антифриз указывает на необходимость промывки системы.
- Закройте сливные краны и патрубки сразу после окончания процедуры, чтобы избежать попадания грязи в систему.
Пошаговая инструкция по снятию старого датчика
Перед началом работ убедитесь, что двигатель полностью остыл. Датчик температуры антифриза обычно расположен на блоке цилиндров или в корпусе термостата – уточните его точное положение по сервисной документации для вашей модели автомобиля. Подготовьте ключ на 19 или 21 мм (в зависимости от типа датчика), емкость для слива антифриза объемом не менее 1 литра и ветошь для удаления подтеков.
Отсоедините минусовую клемму аккумулятора, чтобы исключить случайное замыкание электрической цепи. Если датчик находится в труднодоступном месте, демонтируйте мешающие элементы: воздушный фильтр, патрубки или защитные кожухи. Для датчиков с резьбовым креплением используйте торцевую головку с удлинителем – стандартные рожковые ключи могут сорвать грани.
Слейте часть антифриза через сливной кран радиатора или ослабив нижний патрубок, чтобы уровень жидкости опустился ниже места установки датчика. Это предотвратит утечку при его извлечении. Если слив невозможен, приготовьтесь к быстрому демонтажу – антифриз начнет вытекать сразу после откручивания датчика.
Отключите электрический разъем датчика, нажав на фиксатор и потянув его в сторону. Удерживая корпус датчика ключом, аккуратно выверните его против часовой стрелки. Если резьба прикипела, нанесите проникающую смазку (например, WD-40) и дайте ей подействовать 10–15 минут. Избегайте чрезмерных усилий – корпус датчика изготовлен из хрупкого материала и может треснуть.
После извлечения осмотрите посадочное место на предмет коррозии или остатков старой прокладки. Очистите резьбу метчиком соответствующего размера или мелкозернистой наждачной бумагой. Убедитесь, что уплотнительное кольцо датчика не осталось в гнезде – его наличие при установке нового датчика приведет к утечке антифриза.
Установка нового датчика и проверка герметичности соединения
Нанесите на резьбу нового датчика тонкий слой термостойкого герметика (например, Loctite 574 или ABRO 1100), если производитель не предусмотрел уплотнительное кольцо. Избегайте избытка герметика – он может попасть в систему охлаждения и забить каналы радиатора. Для датчиков с медным или алюминиевым уплотнительным кольцом достаточно смазать его моторным маслом перед установкой. Затяните датчик моментом 15–20 Н·м (для большинства моделей) – превышение усилия приведет к срыву резьбы или деформации корпуса.
- Проверьте соответствие нового датчика старому по маркировке и типу разъема. Датчики с сопротивлением 2,2 кОм при 20°C (NTC) и 100 Ом при 100°C (PTC) не взаимозаменяемы.
- Подключите электрический разъем до характерного щелчка фиксатора – слабое соединение вызовет ошибку в ЭБУ.
- Залейте антифриз до уровня MAX на расширительном бачке, используя жидкость, рекомендованную производителем (например, G12++ для VAG).
Запустите двигатель и прогрейте его до рабочей температуры (85–95°C). Следите за показаниями температуры на приборной панели или через диагностический сканер – скачки стрелки или ошибка P0115 указывают на неисправность датчика или обрыв цепи. Проверьте герметичность соединения под давлением: при работающем двигателе осмотрите место установки датчика с помощью фонарика – даже капля антифриза свидетельствует о протечке. Для точной диагностики используйте течеискатель с УФ-красителем или мыльный раствор.
После остановки двигателя дайте системе остыть 10–15 минут, затем повторно проверьте уровень антифриза. Если он упал ниже отметки MIN, долейте жидкость и повторите проверку на герметичность. Зафиксируйте пробег автомобиля и дату замены датчика в сервисной книжке – это поможет отследить ресурс нового элемента и предотвратить внезапные отказы.
Запуск двигателя и проверка работы нового датчика
После установки датчика температуры антифриза подключите клемму аккумулятора и включите зажигание, не заводя двигатель. Наблюдайте за показаниями на приборной панели или сканере OBD-II: при комнатной температуре (~20°C) значение должно находиться в диапазоне 15–25°C. Если показания выходят за пределы 10–30°C, проверьте контакты разъема на наличие коррозии или неплотного соединения – сопротивление датчика при такой температуре должно составлять 2,2–2,7 кОм.
Запустите двигатель и дайте ему прогреться до рабочей температуры (85–95°C). Следите за динамикой изменения показаний: в первые 2–3 минуты значение должно плавно расти, без скачков или зависаний. На холостом ходу при 90°C сопротивление датчика должно быть в пределах 200–300 Ом. Если стрелка температуры на панели резко уходит в красную зону или остается на минимальной отметке, немедленно заглушите двигатель и проверьте целостность проводки – короткое замыкание или обрыв цепи могут привести к перегреву.
После прогрева выполните тест-драйв на расстояние 5–10 км, контролируя температуру через диагностическое ПО (например, Torque Pro или ELM327). Обратите внимание на реакцию ЭБУ: при резком ускорении или торможении показания не должны «проваливаться» или застывать. Если датчик работает корректно, температура должна стабилизироваться в пределах 88–92°C при движении и 90–95°C на холостом ходу. Запишите данные для сравнения с заводскими параметрами – отклонение более 5°C указывает на неисправность датчика или системы охлаждения.
