Как подключить задние фонари на ниву диодные

Замена штатных ламп накаливания на диодные задние фонари в Ниве (ВАЗ-2121, 21213, 21214 и модификации) требует точного соблюдения схемы подключения и учета особенностей электрики автомобиля. Стандартная проводка рассчитана на ток до 5 А на цепь, тогда как диоды потребляют в 5–10 раз меньше – от 0,2 до 0,5 А на канал. Это снижает нагрузку на реле и предохранители, но может вызвать ложные ошибки в бортовом компьютере (если установлен) из-за недостаточного тока для корректной работы системы контроля ламп.

Для подключения потребуются: диодные фонари с цоколем P21/5W (для стоп-сигнала и габаритов) или PY21W (для поворотников), обжимные клеммы типа «мама» 6,3 мм, термоусадочные трубки диаметром 4–6 мм, мультиметр с функцией прозвонки и измерения напряжения, а также паяльник мощностью 40–60 Вт. Перед началом работ отключите минусовую клемму аккумулятора и снимите задние фонари, открутив два крепежных болта на кузове и отсоединив колодку проводов.

Основная сложность – адаптация диодов под штатную схему. В Ниве стоп-сигнал и габариты запитаны через один двухконтактный разъем: красный провод (+12 В при включении стопов) и черно-красный (постоянный «+» габаритов). Диодные фонари часто имеют раздельные входы, поэтому потребуется либо использовать переходник с двумя выходами, либо перепаять провода внутри фонаря, объединив «+» стопов и габаритов на один контакт. Поворотники подключаются отдельно – желтый провод в колодке.

После подключения проверьте полярность: диоды работают только при правильном направлении тока. Если фонарь не горит, поменяйте местами провода на контактах. Для устранения ошибок бортового компьютера установите резисторы-эмуляторы нагрузки (10–20 Ом, 10–20 Вт) параллельно каждому каналу. Резисторы крепятся к кузову через изолирующие прокладки и подключаются к проводам стоп-сигналов и габаритов до фонарей.

Финальный этап – герметизация соединений. Обожмите клеммы, заизолируйте их термоусадкой и обработайте контакты контактной смазкой (например, Molykote 111). Установите фонари на место, подключите аккумулятор и проверьте работу всех режимов: габаритов, стоп-сигналов, поворотников и аварийной сигнализации. Если диоды мигают с повышенной частотой, замените штатное реле поворотов на электронное с регулировкой частоты (например, 13.3747-01).

Необходимые инструменты и материалы для установки

Для подключения диодных задних фонарей на Ниву потребуется набор инструментов, адаптированный под специфику автомобиля и особенности электропроводки. Базовый комплект включает:

• Крестовая и плоская отвёртки (PH2 и SL5,5) – для демонтажа обшивки и креплений.
• Набор торцевых головок (8, 10, 13 мм) с трещоткой – для снятия штатных фонарей и кронштейнов.
• Мультиметр (с диапазоном измерения до 20 В) – проверка напряжения в цепи и поиск обрывов.
• Паяльник (40–60 Вт) с припоем ПОС-61 и канифолью – для надёжного соединения проводов.
• Кримпер для обжимных гильз (сечение 0,5–2,5 мм²) – альтернатива пайке при работе с клеммами.
• Стриппер (инструмент для снятия изоляции) – аккуратное удаление оболочки без повреждения жил.

Материалы для монтажа выбираются с учётом условий эксплуатации Нивы: вибрации, влажности и перепадов температур. Основные компоненты:

1. Диодные задние фонари (например, Hella 2FL 008 297-001 или аналоги) – проверяйте совместимость с кузовом ВАЗ-2121/2131.
2. Проводка сечением 1,5–2,5 мм² (марки ПГВА или ПВ-3) – устойчива к изгибам и агрессивным средам.
3. Термоусадочные трубки (диаметр 4–8 мм) – защита соединений от влаги и короткого замыкания.
4. Реле 4-контактное (12 В, 30 А) – для разгрузки штатной проводки при подключении дополнительных нагрузок.
5. Предохранитель (10–15 А) с держателем – обязателен для защиты цепи от перегрузок.
6. Двусторонний скотч 3M VHB или герметик Sikaflex-221 – фиксация фонарей без сверления кузова.

Дополнительные расходники сокращают время работ и повышают надёжность монтажа. Запаситесь:

• Изолентой 3M Super 33+ – временная фиксация проводов до пайки.
• Контактными клеммами «мама-папа» (6,3 мм) – для подключения к штатным разъёмам.
• Антикоррозийной смазкой Liqui Moly LM-47 – обработка металлических креплений.
• Наждачной бумагой (P400) – зачистка контактных поверхностей перед пайкой.
• Салфетками Kimtech и очистителем контактов Kontakt 60 – удаление окислов и жира.

Для работы в труднодоступных местах (например, за обшивкой багажника) пригодятся:

• Гибкий удлинитель для отвёртки (30 см) – доступ к винтам крепления фонарей.
• Зеркало на магнитной ручке – осмотр скрытых участков кузова.
• Фонарик с магнитным основанием – подсветка рабочей зоны.
• Пластиковые клипсы для обшивки (артикул 2121-5109080) – замена повреждённых при демонтаже.

Перед началом работ убедитесь в наличии схемы электропроводки Нивы (раздел «Задние фонари») и инструкции к диодным фонарям. Для моделей с ABS или дополнительным оборудованием (например, парктроником) может потребоваться адаптер CAN-шины или дополнительное реле. Избегайте использования скруток – только пайка или обжим с термоусадкой. При подключении к штатной проводке проверяйте полярность мультиметром: красный провод (+12 В) на фонарях обычно идёт к клемме «30» реле, чёрный – к массе кузова.

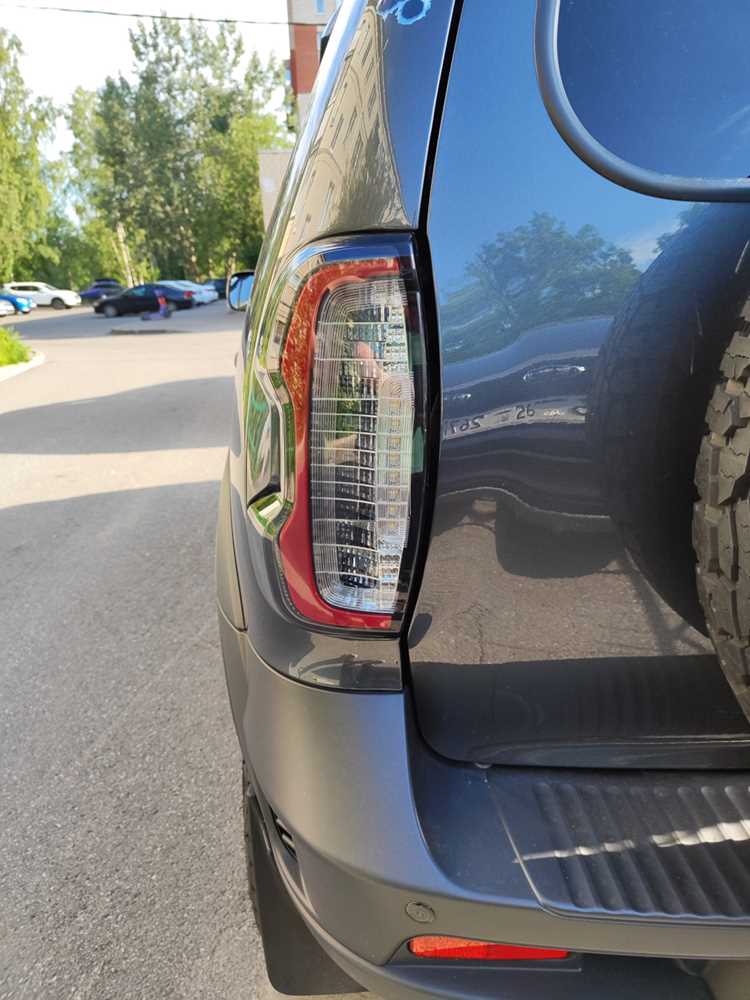

Демонтаж штатных задних фонарей на Ниве

Перед началом работ отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание при случайном касании проводки. На Ниве 21214 и 2131 фонари крепятся тремя гайками М6 с внутренним шестигранником на 5 мм – подготовьте торцевую головку или ключ соответствующего размера.

Снимите обшивку багажника в районе фонаря: на моделях до 2010 года она фиксируется пластиковыми пистонами (8 шт.), на более новых – защелками. Подденьте их плоской отверткой, начиная с нижнего края, чтобы не повредить пластик. На Ниве 4х4 Urban обшивка дополнительно крепится двумя саморезами под декоративными заглушками.

Отсоедините колодку проводов, нажав на фиксатор пальцами или тонкой отверткой. На старых фонарях (до 2005 года) разъем может быть прикипевшим – обработайте его WD-40 за 10 минут до демонтажа. Избегайте резких рывков: пластиковые направляющие ломаются при усилии свыше 5 кг.

Открутите три гайки крепления фонаря, удерживая его второй рукой, чтобы не деформировать посадочное место. На Ниве 2121 первых выпусков гайки могут быть закрашены – счистите краску ножом для доступа к граням. Средняя гайка часто скрыта под слоем грязи: протрите участок ветошью перед работой.

Аккуратно выньте фонарь, потянув его на себя под углом 45 градусов. На моделях с кузовом пикап (2329) или удлиненной базой (2131) потребуется предварительно отогнуть уплотнительную резинку двери багажника. Если фонарь не поддается, проверьте наличие четвертого крепления – на некоторых экземплярах встречается дополнительный болт М5 под пластиковой накладкой.

Осмотрите посадочное место на предмет коррозии. При обнаружении ржавчины зачистите участок металлической щеткой, обработайте преобразователем и покройте антикоррозийным составом. На Нивах с пробегом свыше 100 тыс. км часто встречаются трещины в пластиковой рамке кузова – заделайте их эпоксидной смолой перед установкой новых фонарей.

Проверьте состояние проводки: на штатных жгутах часто перетирается изоляция в местах перегиба. При необходимости замените поврежденные участки термоусадочной трубкой или изолентой на основе ПВХ. На моделях с ABS дополнительно убедитесь в целостности провода датчика заднего хода – он проходит рядом с фонарем и часто повреждается при неаккуратном демонтаже.

Сравните крепежные отверстия нового и старого фонарей. На диодных аналогах часто используются универсальные кронштейны, требующие доработки посадочного места. При несовпадении диаметров отверстий рассверлите их до 7 мм или используйте переходные пластины из листовой стали толщиной 1,5 мм.

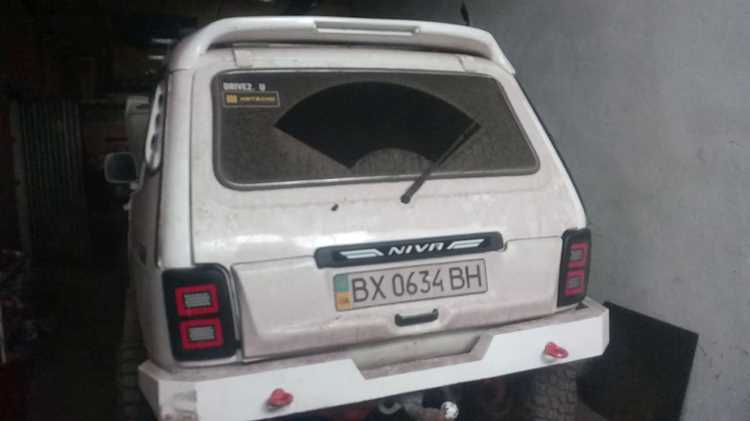

Подготовка проводки для подключения диодных фонарей

Перед началом работ отключите аккумулятор, сняв клемму «минус», чтобы исключить короткое замыкание. Для подключения диодных фонарей на Ниву потребуется провод сечением не менее 1,5 мм² для основных цепей (стоп-сигнал, габариты, поворотники) и 0,75 мм² для дополнительных функций, например, подсветки номера. Используйте провода с медными жилами и двойной изоляцией – они устойчивы к вибрациям и перепадам температур. Запаситесь клеммами «мама» и «папа» подходящего размера (обычно 6,3 мм), термоусадочными трубками диаметром 3–6 мм и гофрой для защиты проводки от механических повреждений.

Прокладку проводов начинайте с разборки обшивки багажника и задних крыльев, чтобы получить доступ к штатной проводке. Найдите жгут, идущий к заводским фонарям, – он содержит провода следующих цветов: красный (стоп-сигнал), оранжевый (поворотник), черный с белой полосой (габариты) и черный (масса). Подключайте новые провода параллельно штатным, используя обжимные клеммы или пайку с последующей изоляцией термоусадкой. Избегайте скруток – они ненадежны и могут окислиться. Для диодных фонарей с обратной полярностью (например, с функцией заднего хода) потребуется отдельный провод от реле или датчика заднего хода, который можно взять с коробки передач.

Проверьте целостность изоляции и отсутствие замыканий мультиметром перед подключением аккумулятора. Проложите провода в гофре вдоль штатных жгутов, закрепив их пластиковыми хомутами через каждые 15–20 см. В местах изгибов (например, у петель багажника) оставляйте запас длины 5–7 см, чтобы избежать натяжения. Подключите массу фонарей напрямую к кузову, зачистив место контакта до металла и обработав его антикоррозийным составом. После сборки обшивки протестируйте все функции: стоп-сигналы, поворотники, габариты и дополнительные режимы (если есть) должны срабатывать синхронно с передними фарами.

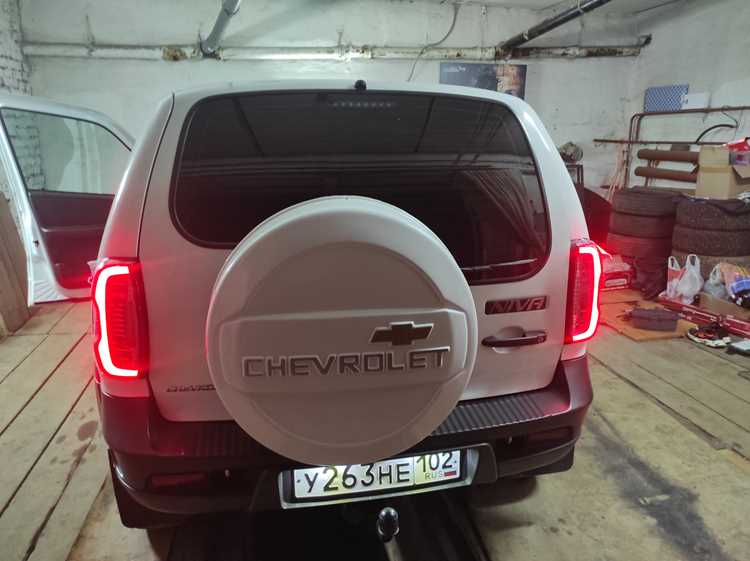

Установка и крепление новых диодных фонарей

Снимите штатные задние фонари, открутив две гайки на 10 мм с внутренней стороны багажника. Отсоедините разъем проводки, нажав на фиксатор. Если гайки прикипели, используйте WD-40 и выдержите 5–10 минут перед повторной попыткой. Очистите посадочные места от грязи и остатков герметика металлической щеткой.

Перед установкой диодных фонарей проверьте соответствие крепежных отверстий. На Ниве 21214 расстояние между центрами отверстий составляет 180 мм, на 2131 – 190 мм. При несовпадении рассверлите отверстия сверлом на 5 мм или используйте переходные пластины из алюминия толщиной 2 мм.

Нанесите тонкий слой силиконового герметика по периметру посадочного места фонаря для защиты от влаги. Избегайте избытка – лишний герметик выдавится внутрь и может попасть на оптику. Приложите фонарь, совместив отверстия, и зафиксируйте гайками с усилием 8–10 Н·м. Не перетягивайте – пластиковый корпус может треснуть.

Подключите разъем проводки к новому фонарю. Убедитесь, что контакты чистые и не окислены. Если штатный разъем не подходит, обрежьте его и припаяйте провода напрямую, соблюдая полярность: красный – стоп-сигнал, черный – масса, желтый – габариты. Изолируйте соединения термоусадочной трубкой.

Проверьте работоспособность всех режимов: габариты, стоп-сигналы, поворотники. Если диоды горят тускло, проверьте падение напряжения на проводах мультиметром – допустимое значение не более 0,2 В. При превышении замените провода на сечение 1,5 мм² или установите реле для разгрузки цепи.

Закрепите проводку пластиковыми хомутами к кузову, избегая натяжения и контакта с острыми кромками. Проложите провода вдоль штатных жгутов, используя гофру диаметром 10 мм для дополнительной защиты. В местах прохода через металл установите резиновые втулки.

После установки отрегулируйте угол наклона фонарей. Оптимальное положение – световой пучок направлен параллельно дороге. На Ниве это достигается подкладыванием шайб толщиной 1–2 мм под верхние крепежные точки. Проверьте видимость сигналов с расстояния 30 метров в темное время суток.

Схема подключения диодных фонарей к электрической системе

Диодные задние фонари на Ниву подключаются через штатную проводку с минимальными доработками. Основные цепи: габариты, стоп-сигналы, поворотники и задний ход. Для корректной работы потребуется реле на 12В (например, 90.3747) и предохранитель на 10А. Штатные провода сечением 1,5 мм² выдерживают ток до 15А, чего достаточно для LED-модулей с суммарной мощностью до 30Вт.

Схема начинается с разъединения штатного разъема задних фонарей. Контакты маркируются: «+» габаритов (белый провод), «+» стоп-сигналов (красный), «+» поворотников (черно-желтый), «+» заднего хода (зеленый) и общий «минус» (черный). Диодные фонари подключаются параллельно через дополнительные провода сечением 0,75 мм², если ток нагрузки не превышает 5А на цепь.

Для защиты от обратных токов и стабилизации напряжения устанавливаются диоды Шоттки (например, 1N5822) на каждую цепь, кроме «минуса». Диоды монтируются в разрыв «+» проводов перед фонарями, анодом к источнику питания. Это предотвращает мигание LED при включении других потребителей и продлевает срок службы модулей.

Реле необходимо для цепей стоп-сигналов и заднего хода, если суммарная мощность фонарей превышает 20Вт. Катушка реле подключается к штатному проводу управления, контакты – к «+» аккумулятора через предохранитель. Обмотка реле должна быть рассчитана на 12В, а контакты – на ток не менее 20А. Пример: реле 75.3777-10 с четырьмя контактами.

Общий «минус» подключается напрямую к кузову в точке крепления фонаря или через штатный болт «массы». Избегайте скруток – используйте обжимные гильзы или пайку с термоусадкой. Для проверки цепей применяйте мультиметр в режиме прозвонки: сопротивление между «+» и «-» должно быть не менее 1 МОм при отключенном питании.

При подключении поворотников учитывайте частоту мигания. Штатное реле указателей поворота (РС950) рассчитано на лампы накаливания. Для LED-фонарей установите электронное реле (например, ЭРУ-1) или резистор нагрузки 21Вт/12В параллельно каждому поворотнику. Без этого реле будет мигать с удвоенной частотой.

Для интеграции в CAN-шину Нивы (если предусмотрена) используйте адаптер сигналов (например, LED-CAN). Он преобразует аналоговые сигналы в цифровые, предотвращая ошибки бортового компьютера. Адаптер подключается между штатной проводкой и фонарями, питание берется от цепи габаритов.

После сборки проверьте работу всех режимов: габариты, стоп-сигналы, поворотники, задний ход. Напряжение на клеммах фонарей должно быть 12,5–14,5В при работающем двигателе. Если LED горят тускло, проверьте падение напряжения на проводах – оно не должно превышать 0,5В на метр длины кабеля.

Проверка правильности подключения и работы сигналов

После монтажа диодных фонарей включите зажигание и последовательно активируйте все режимы: габариты, стоп-сигналы, поворотники, задний ход и аварийную сигнализацию. Проверьте синхронность срабатывания левого и правого фонарей – разница во времени загорания не должна превышать 0,3 секунды. Используйте мультиметр в режиме измерения напряжения: на контактах ламп при включении габаритов должно быть 12–14 В, стоп-сигналов – 11,5–13,8 В, поворотников – 11–13 В с частотой 60–120 импульсов в минуту. При отсутствии напряжения прозвоните цепь на обрыв или короткое замыкание, особое внимание уделите соединениям в разъёмах и местам пайки.

Для диагностики работы диодов выполните следующие шаги:

1. Отключите аккумулятор и подсоедините контрольную лампу (12 В, 5 Вт) между массой и контактом «+» каждого фонаря – при включении соответствующего режима лампа должна загораться.
2. Проверьте полярность подключения диодов: при неправильной полярности фонари не загорятся или будут светить тускло (менее 80% яркости).
3. Оцените температуру корпуса фонарей после 10 минут работы – нагрев свыше 50°C указывает на перегрузку цепи или неисправность стабилизатора тока.
4. Убедитесь в отсутствии «фантомного» свечения диодов при выключенных сигналах: при наличии утечки тока (более 5 мА) замените реле или проверьте изоляцию проводки.

При обнаружении неисправностей локализуйте проблему методом исключения: отсоединяйте по одному фонарю, пока сигнал не восстановится.

Изоляция и защита соединений от влаги и коррозии

Электрические соединения задних фонарей Нивы подвержены воздействию влаги, грязи и перепадов температур, что приводит к окислению контактов и коротким замыканиям. Для предотвращения коррозии используйте термоусадочные трубки с клеевым слоем диаметром 4–6 мм – они обеспечивают герметичность при нагреве до 120–150°C. Альтернатива – силиконовые колпачки с внутренним уплотнителем, но их эффективность ниже при длительной эксплуатации в условиях бездорожья.

Перед изоляцией обработайте контакты медной пастой или контактным спреем на основе цинка (например, CRC Contact Cleaner). Эти составы вытесняют влагу, снижают сопротивление и защищают металл от окисления на срок до 3 лет. Нанесите пасту тонким слоем на зачищенные провода и клеммы, затем обожмите соединение и наденьте термоусадку. Избегайте использования графитовой смазки – она проводит ток и может вызвать утечки.

Для дополнительной защиты мест пайки или обжимки используйте двухкомпонентный эпоксидный компаунд (например, Permatex 85108). Нанесите его поверх термоусадки слоем 1–2 мм, предварительно обезжирив поверхность ацетоном. Компаунд полимеризуется за 24 часа, образуя водонепроницаемую оболочку с диэлектрической прочностью до 15 кВ/мм. При монтаже избегайте натяжения проводов – вибрация разрушает изоляцию, особенно в местах крепления к кузову.
