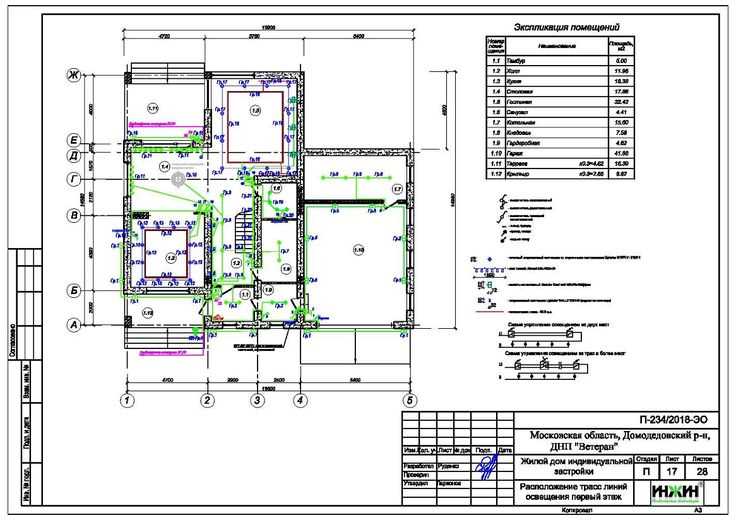

Что необходимо указать на схемах монтажа отпаев

Отпайные соединения – критически важный компонент распределительных сетей напряжением 6–35 кВ. Их монтаж требует точного соблюдения схем, где ключевую роль играют три элемента: ответвительные зажимы, изоляционные кожухи и заземляющие устройства. Ошибки в выборе или установке любого из них приводят к снижению надежности на 40–60%, согласно данным РД 34.20.504-94.

Для линий с алюминиевыми проводами сечением 50–120 мм² применяют прессуемые зажимы типа ОАС или ОАМ. Их монтаж выполняют гидравлическим прессом с усилием не менее 12 тонн, контролируя глубину опрессовки по рискам на матрице. При использовании медных проводов (например, в сетях 0,4 кВ) предпочтительны болтовые зажимы ЗОБ с моментом затяжки 25–30 Н·м.

Изоляционные кожухи для отпаев выбирают по классу напряжения и условиям эксплуатации. Для ВЛ 10 кВ подходят термоусаживаемые трубки ТУТ с толщиной стенки 3 мм, обеспечивающие электрическую прочность 20 кВ/мм. В зонах с высокой влажностью или загрязнением используют силиконовые кожухи КСИ, сохраняющие гидрофобность при температурах от –60 до +200 °C.

Заземление отпаев выполняют через магистральные проводники сечением не менее 25 мм² (для стали) или 16 мм² (для меди). Точки присоединения к контуру заземления располагают на расстоянии не более 5 м от опоры, сварные соединения защищают антикоррозийным покрытием ЦВЭС. При монтаже на железобетонных опорах заземляющий спуск крепят к арматуре хомутами ХК-1 с шагом 1,5 м.

Как выбрать тип отпайки для различных кабельных линий

Выбор типа отпайки зависит от параметров кабельной линии: сечения жил, рабочего напряжения, условий эксплуатации и требований к надежности. Для силовых кабелей напряжением до 1 кВ с медными жилами сечением до 16 мм² оптимальны болтовые отпайки типа ОВ или ОВБ – они обеспечивают минимальное переходное сопротивление и простоту монтажа. При сечении свыше 25 мм² рекомендуются прессуемые гильзы ГМЛ или ответвительные зажимы типа ЗОИ, так как болтовые соединения теряют эффективность из-за увеличения контактного давления.

Для алюминиевых кабелей критически важно учитывать окисление поверхности. Здесь предпочтительны сварные отпайки (термитная или газовая сварка) или прессуемые соединения с использованием кварцевазелиновой пасты. В таблице ниже приведены рекомендуемые типы отпаек в зависимости от материала жил и сечения:

В кабельных линиях напряжением 6–10 кВ отпайки выполняются только с применением специализированных муфт типа СТп или СЭп. Для кабелей с бумажно-пропитанной изоляцией обязательна герметизация места соединения, поэтому используются эпоксидные или термоусаживаемые муфты. При монтаже в условиях повышенной влажности (например, в колодцах) дополнительно применяют гидрофобные заполнители.

Для контрольных кабелей и цепей вторичной коммутации (сечение до 4 мм²) допустимы пружинные отпайки типа WAGO или аналоги. Они обеспечивают быстрый монтаж без инструмента, но не подходят для силовых цепей из-за ограниченной токовой нагрузки (до 24 А). В цепях с частыми переключениями (например, в системах АСУ ТП) предпочтительны винтовые зажимы с антивибрационными шайбами.

При выборе отпайки для кабелей с изоляцией из сшитого полиэтилена (СПЭ) учитывают термические характеристики. Прессуемые соединения должны выдерживать температуру до 90°C в нормальном режиме и до 250°C при коротком замыкании. Для таких кабелей используют гильзы ГМЛ с термостойким покрытием или специальные муфты типа 3М QS-III. В местах с высокими механическими нагрузками (вибрация, растяжение) применяют отпайки с компенсаторами деформации.

Экономическая целесообразность также влияет на выбор. Болтовые отпайки дешевле прессуемых, но требуют периодического обслуживания (подтяжка болтов каждые 3–5 лет). Сварные соединения дороже на 30–50%, но не нуждаются в обслуживании и имеют срок службы, сопоставимый со сроком службы кабеля. Для временных линий (до 5 лет) оправданы пружинные зажимы, для постоянных – прессуемые или сварные.

Необходимые инструменты и материалы для монтажа отпаев

Монтаж отпаев требует точного подбора инструментов и расходных материалов, соответствующих типу кабеля, сечению жил и условиям эксплуатации. Неправильный выбор приводит к снижению надежности соединения, перегреву или коррозии.

Основные инструменты делятся на три категории: режущие, обжимные и измерительные. К первой относятся:

• Кабельные ножницы с изолированными рукоятками (например, Knipex 95 06 160) – для резки проводов сечением до 150 мм² без деформации жил.
• Стрипперы автоматического типа (Weidmüller Stripax) – снимают изоляцию с многожильных кабелей 0,5–6 мм² без повреждения проводников.
• Торцевые кусачки с твердосплавными губками – для обрезки сталеалюминиевых проводов (СИП) диаметром до 35 мм.

Обжимные инструменты подбираются под тип наконечников и гильз:

• Ручные пресс-клещи (Phoenix Contact CRIMPFOX) – для опрессовки наконечников НШВИ, ГМЛ, ТМЛ сечением 0,5–10 мм².
• Гидравлические прессы (Klauke EK 50) – работают с гильзами ГА, ГМ, ГСИ сечением 16–240 мм², обеспечивая усилие до 50 кН.
• Аккумуляторные обжимные инструменты (RIDGID 32403) – для монтажа в труднодоступных местах, поддерживают наконечники до 300 мм².

Измерительные приборы необходимы для контроля качества соединений:

• Цифровые мультиметры (Fluke 87V) – проверка целостности цепи, сопротивления изоляции (до 1000 МОм).
• Микроомметры (Sonel MIC-10) – измерение переходного сопротивления контактов с точностью до 1 мкОм.
• Тепловизоры (FLIR E4) – выявление локальных перегревов в местах соединений при нагрузке.

Расходные материалы зависят от типа отпая и условий эксплуатации. Для медных кабелей используют:

• Наконечники луженые (НШВИ, ТМЛ) – для жил сечением 1,5–240 мм², стойкие к окислению.
• Гильзы медные лужёные (ГМЛ) – опрессовка методом двойного обжима, класс 2 по ГОСТ 23469.3.
• Термоусадочные трубки (Raychem RNF-100) – с клеевым слоем, диапазон усадки 2:1, рабочая температура от -55 до +125 °C.

Для алюминиевых и сталеалюминиевых проводов применяют:

• Наконечники алюминиевые (НАК, ТА) – с антикоррозийным покрытием, сечение 16–300 мм².
• Гильзы алюминиевые (ГА) – опрессовка шестигранным обжимом, класс 1 по ГОСТ 23469.2.
• Смазки контактные (ЭПС-98, КВТ) – предотвращают окисление алюминия, снижают переходное сопротивление на 30–40%.

Дополнительные материалы повышают долговечность соединений:

• Изолента ПВХ (Scotch 33+) – для временной изоляции, устойчива к УФ-излучению и влаге.
• Самозатухающие хомуты (HellermannTyton) – фиксация пучков проводов, рабочая температура от -40 до +105 °C.
• Коробки ответвительные (IP65) – защита отпаев от механических повреждений и атмосферных воздействий.

При работе с высоковольтными кабелями (6–35 кВ) требуются специализированные инструменты:

• Ножи для снятия полупроводящего слоя (Knipex 98 51 09) – точное удаление экрана без повреждения изоляции.
• Пресс-формы для конусной опрессовки (Klauke EKM 60) – формирование герметичного соединения на кабелях с бумажно-масляной изоляцией.
• Эпоксидные компаунды (3М Scotchcast) – заливка муфт, стойкость к напряжению до 42 кВ/мм.

Хранение инструментов и материалов должно исключать воздействие влаги и агрессивных сред. Наконечники и гильзы хранят в герметичных контейнерах с силикагелем, обжимные инструменты – в чехлах с антикоррозийной пропиткой. Перед монтажом проверяют целостность изоляции инструментов (не менее 1000 В) и калибруют пресс-клещи по контрольным образцам.

Пошаговая последовательность соединения жил при отпайке

Перед началом работ проверьте соответствие сечения отпаечных жил основному кабелю. Для медных проводников сечением до 10 мм² используйте гильзы ГМЛ или ответвительные зажимы типа ОВ, для алюминиевых – ГАО или аналоги. При соединении разнородных металлов (медь-алюминий) применяйте биметаллические гильзы или специальные переходные зажимы с антиоксидантной пастой. Температура окружающей среды должна быть не ниже -10°C для медных и -5°C для алюминиевых жил.

1. Подготовка жил:
   • Снимите изоляцию на длину, равную 1,2–1,5 диаметра гильзы или глубины зажима. Для жил сечением 2,5–6 мм² – 15–20 мм, для 10–25 мм² – 25–35 мм.
   • Зачистите жилы до металлического блеска, удалите оксидную плёнку с алюминиевых проводников стальной щёткой или наждачной бумагой зернистостью 120–180.
   • При использовании гильз смажьте жилы кварцевазелиновой пастой для алюминия или техническим вазелином для меди.
2. Фиксация жил в соединителе:
   • Вставьте жилы в гильзу или зажим до упора, обеспечив равномерное распределение проводников по сечению. Для гильз ГМЛ используйте пресс-клещи с матрицами, соответствующими сечению (например, ПК-16 для 6–16 мм²).
   • При опрессовке выполните 2–3 обжима с перекрытием 3–5 мм. Для зажимов ОВ затяните винты динамометрическим ключом с усилием 2,5–3 Н·м для сечений до 6 мм² и 4–5 Н·м для 10–25 мм².
   • Проверьте механическую прочность соединения: усилие на вырыв должно составлять не менее 70% от разрывного усилия целой жилы.

После опрессовки или затяжки зажимов изолируйте соединение термоусаживаемой трубкой ТУТнг или лентой ЛЭТСАР. Для трубок выбирайте диаметр в 1,5–2 раза больше сечения гильзы, усадку проводите при температуре 120–150°C до полного обжатия. При использовании ленты накладывайте витки с 50% перекрытием, захватывая 10–15 мм изоляции основной жилы. Для кабелей напряжением до 1 кВ толщина изоляционного слоя должна быть не менее 2 мм.

Завершите монтаж маркировкой отпайки: укажите сечение жил, материал, дату монтажа и фазу (для силовых цепей). При прокладке в коробах или лотках зафиксируйте отпайку пластиковыми стяжками с шагом 200–300 мм. Для соединений в распределительных коробках обеспечьте доступность для осмотра и испытаний: расстояние от соединения до стенок коробки – не менее 10 мм, до крышки – 20 мм.

Типичные ошибки при монтаже и способы их предотвращения

Неправильный выбор сечения проводника для отпайки – распространенная ошибка, ведущая к перегреву и потерям напряжения. Например, при токе 25 А использование провода сечением 2,5 мм² вместо требуемых 4 мм² увеличивает сопротивление на 60%, что вызывает падение напряжения до 5% на каждые 10 метров. Решение: применять таблицы допустимых нагрузок по ГОСТ 31996-2012 и учитывать коэффициент запаса 1,25 для алюминиевых проводников.

Нарушение технологии опрессовки гильз приводит к окислению контактов и росту переходного сопротивления. При использовании гильз ГМЛ без предварительной зачистки жил сопротивление соединения возрастает на 30–50% уже через год эксплуатации. Способ предотвращения: зачищать жилы на длину гильзы + 5 мм, применять специализированные пресс-клещи с матрицами, соответствующими сечению, и контролировать усилие опрессовки по инструкции производителя.

Игнорирование требований к радиусу изгиба кабеля при монтаже отпаек снижает механическую прочность изоляции. Для кабелей с бумажной изоляцией радиус изгиба должен быть не менее 15 диаметров, для сшитого полиэтилена – 7,5 диаметров. Нарушение этих норм приводит к микротрещинам, через которые проникает влага, вызывая пробой. Решение: использовать шаблоны для изгиба или специальные роликовые приспособления.

Неправильная установка ответвительных зажимов типа ОВ или ОАС приводит к ослаблению контакта под нагрузкой. При монтаже зажимов без динамометрического ключа момент затяжки часто превышает допустимые 2,5 Н·м для М6, что деформирует корпус и снижает площадь контакта. Рекомендация: применять зажимы с индикатором момента затяжки или использовать ключи с регулируемым усилием.

Отсутствие маркировки отпаек усложняет эксплуатацию и увеличивает риск ошибок при обслуживании. Согласно ПУЭ п. 2.3.23, каждая отпайка должна иметь бирку с указанием назначения, сечения и номера линии. При отсутствии маркировки время поиска неисправности увеличивается в 3–4 раза. Способ решения: использовать стойкие к УФ-излучению бирки из полиамида и наносить маркировку лазерным принтером или термотрансфером.

Монтаж отпаек без учета теплового расширения проводников вызывает механические напряжения в местах соединений. Например, алюминиевый проводник длиной 10 м при нагреве на 50°C удлиняется на 12 мм. Если не предусмотрены компенсационные петли, это приводит к деформации гильз или обрыву жил. Решение: оставлять запас длины 150–200 мм в виде петли радиусом не менее 10 диаметров кабеля.

Использование несоответствующих материалов для изоляции отпаек снижает надежность соединений. Применение изоленты ПВХ вместо термоусадочных трубок с клеевым слоем приводит к проникновению влаги в местах стыков. Трубки ТУТнг с индексом «LS» обеспечивают герметичность при температуре до 125°C и устойчивы к агрессивным средам. Рекомендация: выбирать трубки с коэффициентом усадки не менее 2:1 и внутренним клеевым слоем.

Несоблюдение последовательности подключения отпаек при монтаже на шинах приводит к коротким замыканиям. При подключении к сборной шине сначала необходимо закрепить отпайку на изолированной части, затем на токоведущей. Нарушение порядка вызывает искрение и повреждение изоляции. Способ предотвращения: использовать изолированные инструменты и соблюдать регламент подключения, указанный в инструкции к шинопроводу.

Правила изоляции и защиты отпаек от внешних воздействий

Для изоляции отпаек используют термоусаживаемые трубки с коэффициентом усадки не менее 2:1, обеспечивающие герметичность при температурах от -55°C до +125°C. При монтаже на открытом воздухе применяют трубки с клеевым слоем на основе этиленвинилацетата (EVA), предотвращающие проникновение влаги под изоляцию. Минимальная толщина стенки после усадки – 1,2 мм для низковольтных цепей (до 1 кВ) и 2,5 мм для высоковольтных (свыше 1 кВ). Места соединений дополнительно защищают самовулканизирующейся лентой типа 3M Scotch 23, накладываемой с 50% перекрытием витков и растяжением на 10–15%.

Защита от механических повреждений требует установки гофрированных труб из полиамида (PA6) с классом защиты IP67 для кабелей диаметром до 25 мм или металлорукавов с цинковым покрытием для диаметров свыше 25 мм. В зонах повышенной вибрации (например, вблизи насосных станций) применяют армированные трубы с внутренним слоем из полиуретана. Крепление защитных элементов выполняют хомутами из нержавеющей стали AISI 304 с шагом не более 300 мм, а в грунте – на глубине не менее 0,7 м с песчаной подушкой толщиной 100 мм. Для предотвращения коррозии металлических частей используют консистентную смазку на основе лития (NLGI 2) с диапазоном рабочих температур от -30°C до +130°C.

Методы проверки качества и надежности смонтированных отпаев

Визуальный контроль – первичный и обязательный этап. Проверяют отсутствие механических повреждений изоляции, равномерность обжатия наконечников, соответствие сечения проводника проектной документации. Особое внимание уделяют местам пайки или опрессовки: наплывы припоя свыше 1 мм, трещины в гильзах или неполное заполнение припоем свидетельствуют о браке. Для кабелей с полимерной изоляцией используют шаблоны с допусками ±0,5 мм на деформацию оболочки после монтажа.

Измерение переходного сопротивления контакта проводят микроомметром с погрешностью не более 1%. Допустимые значения зависят от сечения: для медных жил 16–50 мм² – не более 50 мкОм, для алюминиевых 25–95 мм² – до 100 мкОм. Превышение нормы на 20% указывает на некачественную опрессовку или окисление контактных поверхностей. Измерения повторяют после термоциклирования (5 циклов нагрева до +80°C и охлаждения до -20°C) – рост сопротивления более чем на 10% недопустим.

Испытания повышенным напряжением выявляют скрытые дефекты изоляции. Для кабелей до 1 кВ применяют переменное напряжение 2,5 кВ в течение 5 минут; для 6–10 кВ – 20–25 кВ. Токи утечки не должны превышать 0,5 мА на 1 км длины. При обнаружении пробоя или резкого роста тока (более 50% от начального значения) отпай демонтируют и заменяют. Испытания проводят после визуального контроля и измерения сопротивления изоляции мегаомметром на 2500 В.

Термографический контроль с помощью тепловизора с разрешением не хуже 0,1°C позволяет выявить локальные перегревы. Температура контактных соединений не должна превышать температуру жилы более чем на 10°C при номинальной нагрузке. Превышение на 15–20°C указывает на ослабленное соединение или коррозию. Снимки сохраняют для сравнительного анализа после корректирующих мероприятий – снижение температуры менее чем на 5°C свидетельствует о неэффективности ремонта.

Ультразвуковая дефектоскопия применяется для проверки герметичности опрессованных гильз и паяных соединений. Используют дефектоскопы с частотой 5–10 МГц и чувствительностью не менее 0,5 мм. Сигналы отраженных волн анализируют на наличие пустот, трещин или неполного заполнения припоем. Метод эффективен для алюминиевых жил, где визуальный контроль затруднен из-за окисной пленки. Пороговое значение амплитуды эхо-сигнала – не более 30% от эталона.

Длительные испытания под нагрузкой проводят для отпаев, работающих в режиме частых коммутаций или вибрации. Кабель нагружают током 1,2–1,3 от номинального в течение 72 часов с периодическим контролем температуры и сопротивления контактов. Допустимое увеличение сопротивления – не более 5%. Для отпаев в условиях агрессивных сред (химические производства, морские платформы) дополнительно проверяют стойкость к коррозии методом соляного тумана по ГОСТ 9.308-85: отсутствие коррозионных поражений после 96 часов экспозиции.
